Nền tảng Digital Twin công nghiệp · kernel + plugin

Bản sao số nhà máy nhiệt điện than 600 MW — chạy ngay trong trình duyệt

IDTP mô phỏng trọn vẹn một tổ máy nhiệt điện subcritical, drum-type, reheat, lưới 500 kV: lò hơi · tuabin–máy phát · đường khói (SCR/ESP/FGD) · nước cấp · điện · và toàn bộ hệ phụ trợ (BoP). Vật lý tất định, màn hình khai báo, vòng điều khiển kín, alarm ISA-18.2, OTS & Historian — tất cả trên cùng một lõi generic.

Mở HMI đầy đủ → Xem sơ đồ tổng thể nhà máy

Mô hình sim

Màn hình

Vòng điều khiển

3.522

Tag

651

Alarm

563

Test xanh

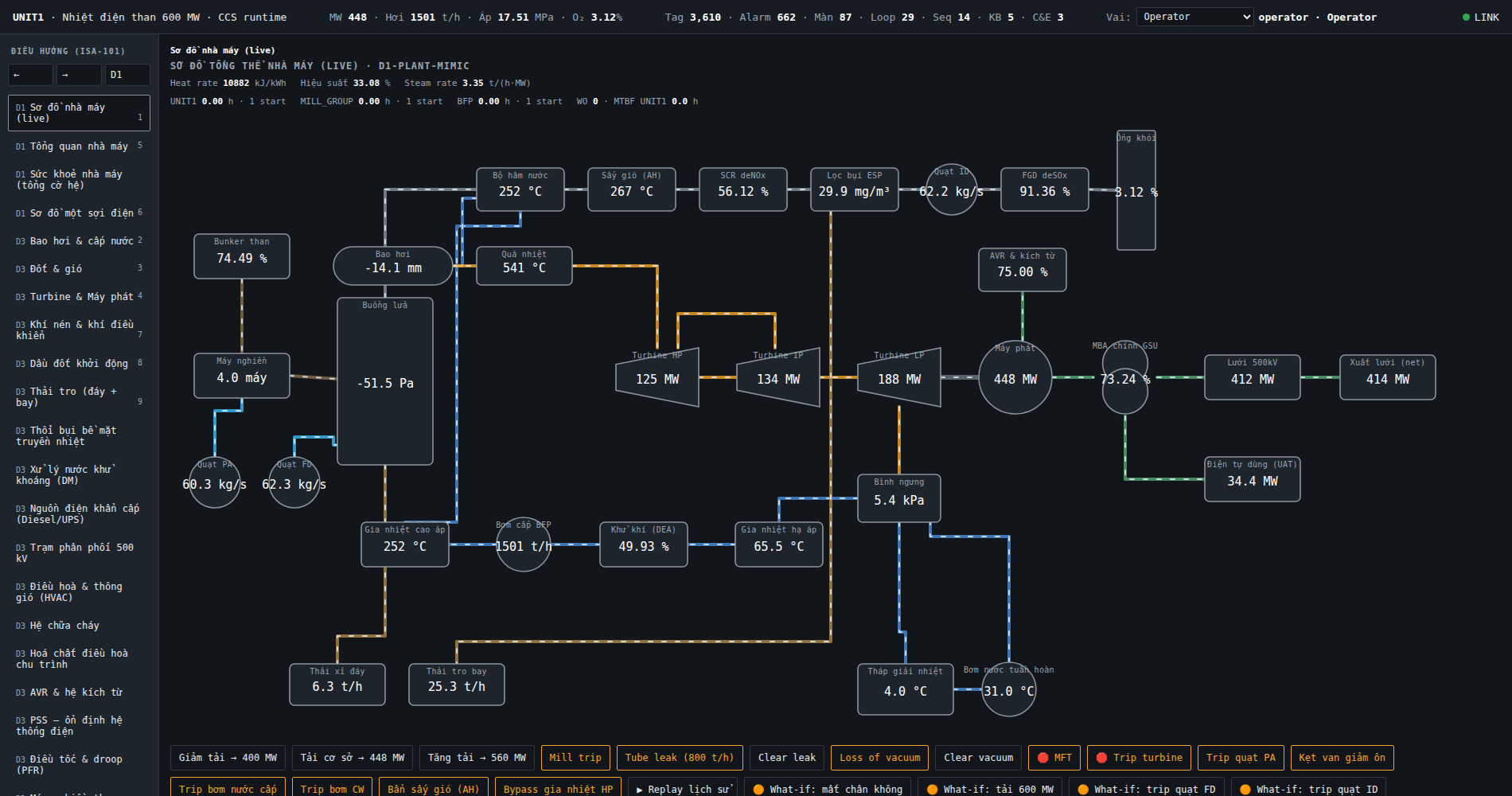

Sơ đồ tổng thể nhà máy nhiệt điện 600 MW — HMI IDTP

Sơ đồ tổng thể (live mimic): 32 thiết bị · 6 tuyến dòng chảy · click bất kỳ khối để drill xuống màn hệ thống.

Kiến trúc: "mọi nhà máy chỉ là một plugin"

Kernel + engine generic chạy dữ liệu khai báo của plugin. Thêm nhà máy mới = thêm một plugin, không sửa một dòng kernel. Màn hình là JSON do kernel render — không hardcode trong React.

KERNELLõi generic

~12 engine L2: tag-realtime · graphics · alarm (ISA-18.2 shelving) · control-loop · sequence (SFC) · cause-effect · interlock · simulation-host · historian (≥50k điểm/s) · navigation · faceplate · KPI · report · maintenance · predictive · AI-advisor (chỉ đọc) · event-journal (SOE) · security (RBAC 6 vai).

PLUGIN #1thermal-power-600

44 mô hình mô phỏng cộng dồn, khép cân bằng năng lượng toàn nhà máy ~100%: lõi chu trình + đường khói/điện/nước + 10 hệ BoP + chiều sâu physics (TSE, NPSH/xâm thực, surge quạt, AVR, bảo vệ ANSI…).

Than → nghiền → buồng lửa → bao hơi → quá nhiệt → tuabin HP/IP/LP → máy phát → GSU → lưới 500 kV | khói: hâm → sấy gió → SCR → ESP → quạt ID → FGD → ống khói | nước: bình ngưng → hạ áp → khử khí → BFP → cao áp → hâm → bao hơi

Có gì trong HMI

Bấm "Mở HMI đầy đủ" để vào phòng điều khiển ảo — tự đăng nhập vai Operator, chạy hoàn toàn client-side.

Sơ đồ live & drill

Mimic tổng thể + ~55 màn D1/D2/D3, stream theo từng màn (report-by-exception).

OTS & tiêm sự cố

Freeze/snapshot/restore, MFT, trip tuabin, tube-leak, mất chân không, trip quạt…

Alarm ISA-18.2

Deadband + delay, shelve có lý do & hẹn giờ, rationalization, KPI EEMUA-191.

Historian & Replay

Trend đa-tag, phát lại lịch sử — mọi lệnh ra thiết bị bị chặn cứng khi replay.

Cause & Effect + Interlock

Ma trận C&E, permissive chặn lệnh khi điều kiện quá trình không cho phép.

AI Advisor (chỉ đọc)

Giải thích alarm rule-based — tuyệt đối không ghi tag/setpoint/ACK.

Đây là bản demo chạy hoàn toàn trong trình duyệt của bạn. Không có server — engine mô phỏng (createThermalRuntime()) chạy client-side qua một "LocalBus" giả lập đúng bề mặt WebSocket của phòng điều khiển thật. Cùng một file HMI dùng cho cả bản localhost lẫn bản web này. Số liệu là mô phỏng vật lý tất định (không random).

Mới · v1.75

AI Cognitive / Predictive Maintenance

Lớp AI bảo trì tiên đoán chỉ đọc, minh bạch phủ 14 thiết bị thật của nhà máy — chấm điểm sức khoẻ 0–100 theo tín hiệu cảm biến, phát hiện bất thường, chẩn đoán Điều gì · Vì sao · Nên làm, xếp hạng nguyên nhân gốc và ước lượng tuổi thọ còn lại (RUL). Không hộp đen: mọi điểm số phơi bày đóng góp từng tín hiệu.

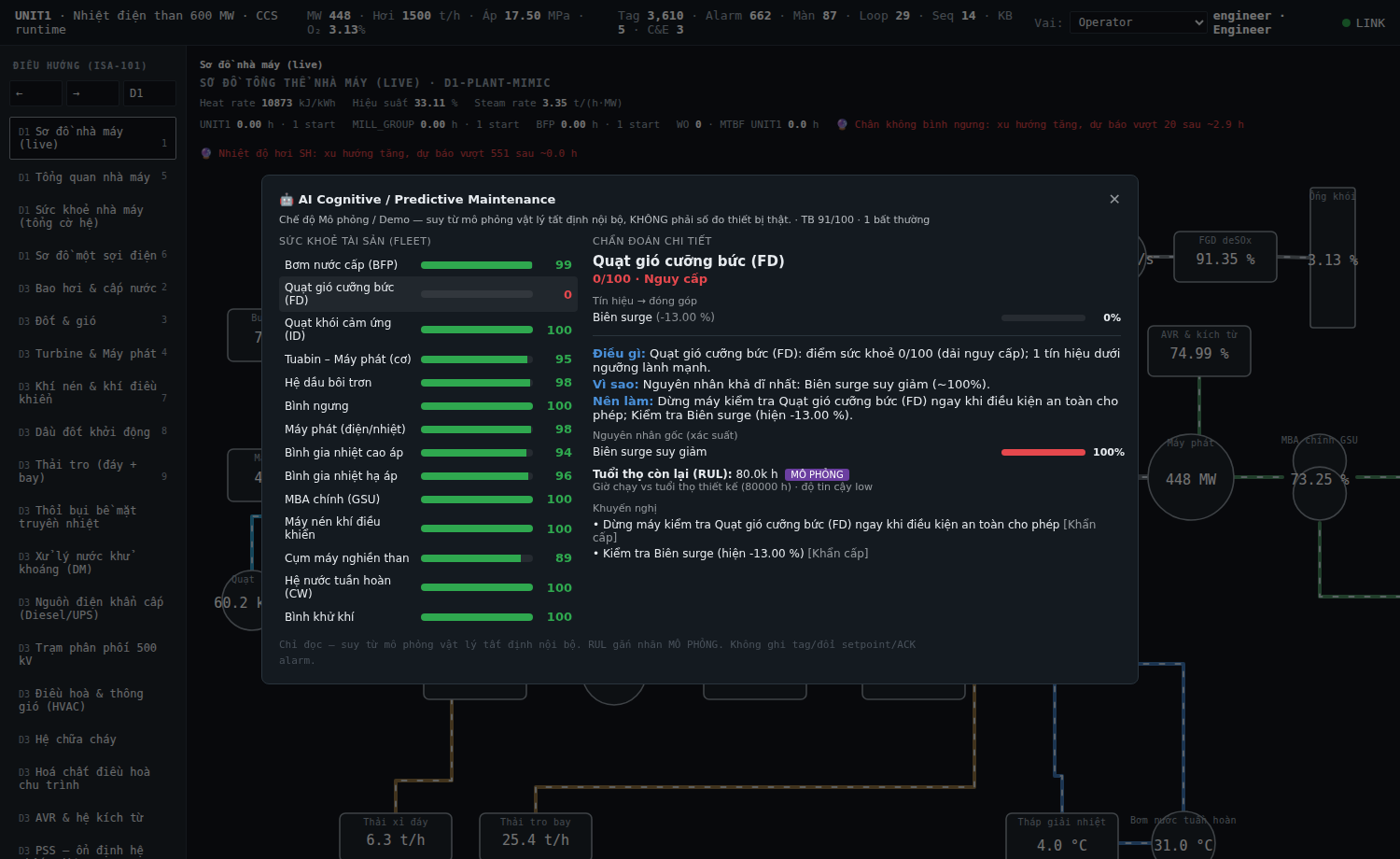

Panel AI trong HMI — sức khoẻ fleet + chẩn đoán chi tiết. Bấm để mở.

Điểm sức khoẻ minh bạch

0–100 mỗi thiết bị = tổng có trọng số các tín hiệu (rung, nhiệt gối, biên NPSH/surge, độ sạch ống…); phơi bày đóng góp từng tín hiệu.

Chẩn đoán WHAT / WHY / HOW

Điều gì đang xảy ra · vì sao (nguyên nhân gốc kèm xác suất) · nên làm gì (khuyến nghị ưu tiên) — nối cảnh báo xu hướng.

RUL & nhãn trung thực

Tuổi thọ còn lại luôn gắn nhãn MÔ PHỎNG; chế độ nguồn (mô phỏng / dịch vụ ngoài) hiển thị rõ, không giả mạo dữ liệu.

▶ Trải nghiệm Demo AI (90s) Mở panel 🤖 AI Bảo trì
