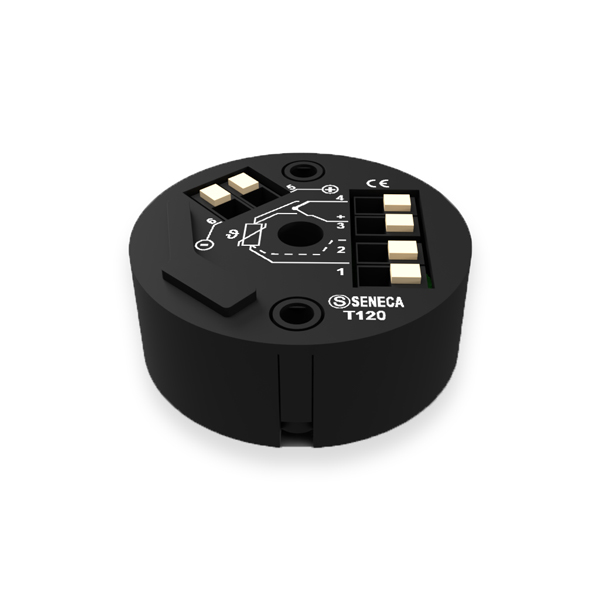

Chuyển đổi tín hiệu điện trở T-120

Mục lục

I, Tổng quát.

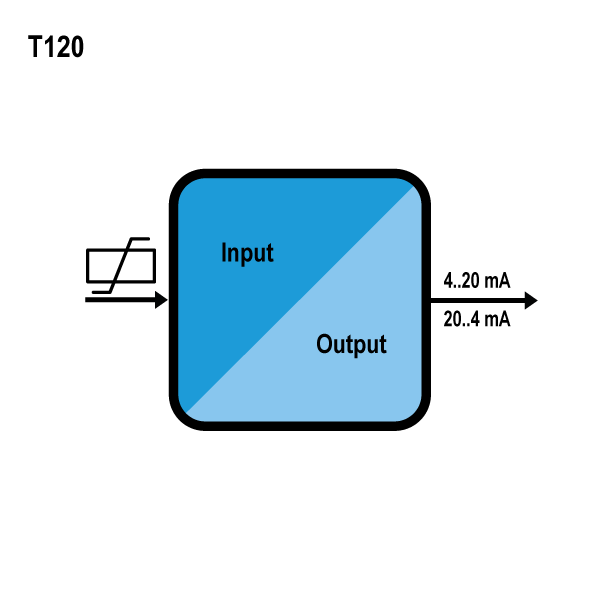

Chuyển đổi tín hiệu điện trở T-120 là thiết bị chuyển đổi tín hiệu điện trở PT100 hoặc đầu dò NT100 với kết nối 2,3,4 dây tín hiệu thành tín hiệu chuẩn tín hiệu dòng điện cho 4 -20 m A ( công nghệ 2 dây ) . Các tính năng chính của mô đun là :

Độ chính xác cao.
Độ phân giải 16 bit
Kích thước nhỏ gọn.
Cấu hình bằng PC với phần mềm chuyên dụng KT120 có thể tải xuống tại hoantrantdh.net.

II, Thông số kỹ thuật.

Đầu vào PT100

Điện áp hoạt động	5 – 30 VDC
Dòng điện đầu ra	4 -20 mA , 20 – 4 mA ( Công nghệ 2 dây )
Chỉ số bảo vệ	IP20
Loại kết nối	PT100 ( 2 ,3 ,4 dây )
Cấp chính xác	0,1%
Kích thước	43,7 x 20 mm
Trọng lượng	35g
Kết nối PC	Phần mềm Easy LP
Nhiệt độ hoạt động	-40 – 85oC

Kết nối 2 dây.

Đây là kết nối được sử dụng trong khoảng cách ngắn ( < nhỏ hơn 10 m ) giữa mo đun và đầu dò . Với kết nối này sẽ có khả năng bị nhiễu tín hiệu do điện trở của dây dẫn . Có thể kết nối với PC để xử lý vấn đề này.

Kết nối 3 dây.

Đây là kết nối được sử dụng trong khoảng cách ngắn ( > 10 m ) giữa mo đun và đầu dò . Có thể kết nối với PC để xử lý vấn đề này.

Kết nối 4 dây.

Đây là kết nối được sử dụng trong khoảng cách ( >10 m ) giữa mo đun và đầu dò . Cung cấp phép đo chính xác tối đa vì điện trở cảm biến độc lập với điện trở của dây dẫn.

III, Ứng dụng.

Chuyển đổi tín hiệu điện trở T-120 được thiết kế để dử dụng trên máy móc, nhà máy công nghiệp, lắp đặt và trong nghành công nghiệp chế biến. Chúng chuyển đổi tín hiệu đầu vào và truyền trở lại tin hiệu dòng điện chuẩn hoá thông qua vòng lặp 4 -20mA.
