Trong nhà máy hóa chất, kho xăng dầu, trạm khí, nhà máy sơn, có những khu vực mà hơi, khí hoặc bụi dễ cháy có thể xuất hiện. Thiết bị điện đặt ở đó, kể cả một cảm biến nhiệt độ nhỏ, phải được thiết kế để không trở thành nguồn gây cháy. MOSE MST-ET là dòng cảm biến nhiệt độ phiên bản phòng nổ. Bài này giải thích cách đọc ký hiệu phòng nổ, hai cách bảo vệ phổ biến cho cảm biến nhiệt độ, và những yêu cầu lắp đặt mà nếu làm sai thì chứng nhận của thiết bị mất giá trị.
Phân vùng nguy hiểm
Mục lục
| Vùng (khí) | Ý nghĩa |
|---|---|
| Zone 0 | Hỗn hợp nổ có mặt liên tục hoặc thời gian dài (bên trong bồn chứa dung môi) |
| Zone 1 | Có thể xuất hiện trong vận hành bình thường (quanh van, bơm, miệng bồn) |
| Zone 2 | Hiếm khi xuất hiện và chỉ trong thời gian ngắn |
Với bụi dễ cháy có Zone 20, 21, 22 tương ứng. Phân vùng do chủ đầu tư, đơn vị thiết kế xác định; thiết bị được chọn theo vùng, nhóm khí và cấp nhiệt độ của khu vực.
Đọc ký hiệu phòng nổ
Ví dụ ký hiệu dạng Ex d IIC T6 Gb:
- Ex d: kiểu bảo vệ vỏ chống cháy.
- IIC: nhóm khí (IIA, IIB, IIC; IIC nghiêm ngặt nhất, gồm hydro, axetylen). Thiết bị IIC dùng được cho IIB, IIA.
- T6: cấp nhiệt độ bề mặt tối đa (T1 đến T6; T6 là 85 °C). Phải thấp hơn nhiệt độ tự bốc cháy của khí trong khu vực.
- Gb: mức bảo vệ thiết bị, phù hợp Zone 1.
Hệ thống chứng nhận thường gặp: ATEX (châu Âu), IECEx (quốc tế), và chứng nhận quốc gia như của Trung Quốc. Xem ATEX và IECEx.

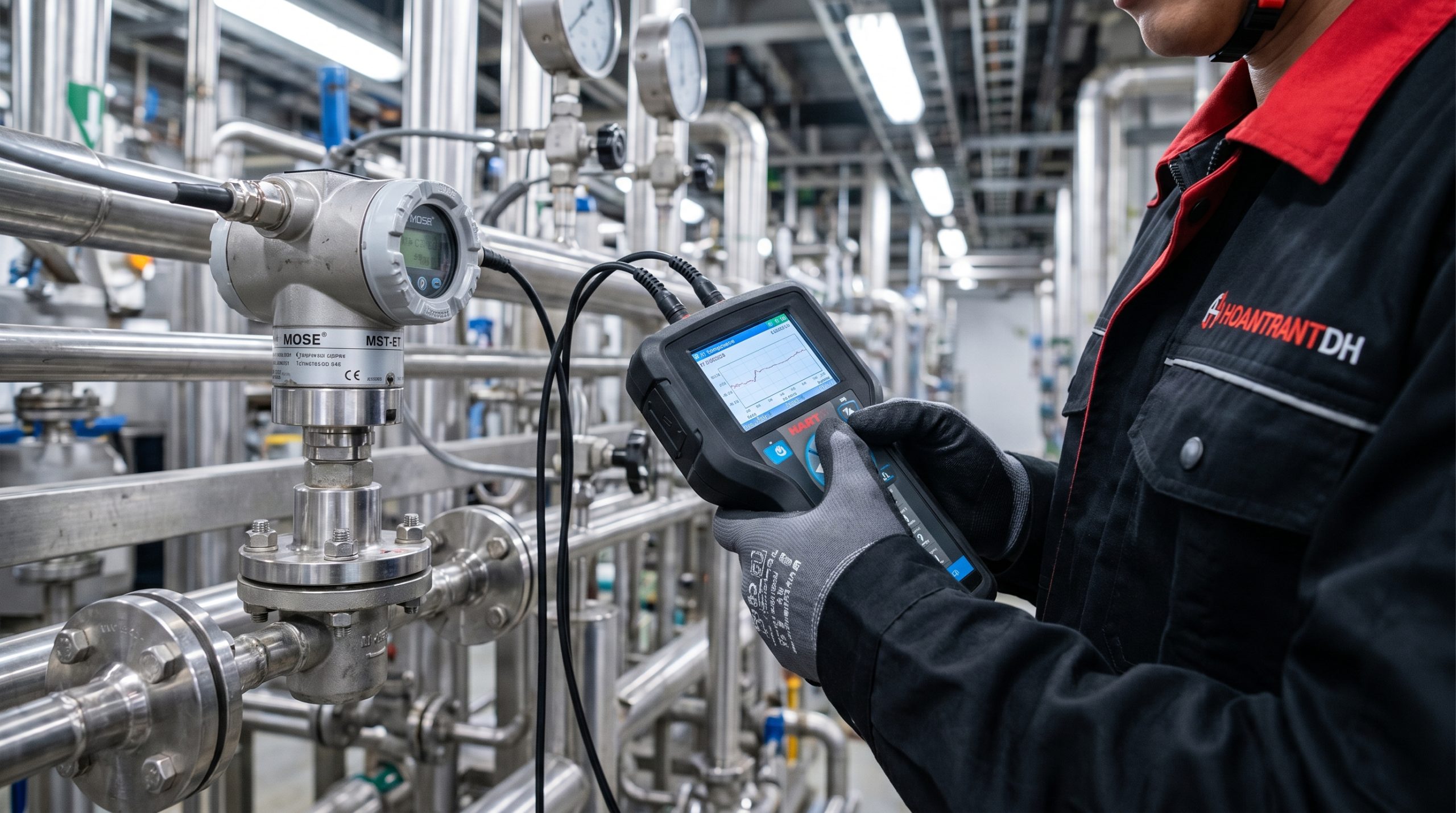

Hai cách bảo vệ cho cảm biến nhiệt độ
| Vỏ chống cháy (Ex d) | An toàn nội tại (Ex i) | |
|---|---|---|
| Nguyên lý | Vỏ chịu được vụ nổ bên trong và không để lửa lan ra ngoài | Giới hạn năng lượng điện trong mạch để không thể gây cháy |
| Đi dây | Ống luồn hoặc ốc siết cáp phòng nổ được chứng nhận | Cáp thường, nhưng phải có rào chắn hoặc bộ cách ly an toàn nội tại trong vùng an toàn |
| Bảo trì | Phải cắt điện trước khi mở nắp | Có thể thao tác khi có điện (theo quy định) |
| Phù hợp | Cảm biến có transmitter, môi trường khắc nghiệt | Hệ thống nhiều điểm đo, Zone 0 |
Lắp đặt: nơi chứng nhận hay bị vô hiệu
- Ốc siết cáp: với Ex d, phải dùng ốc siết cáp phòng nổ được chứng nhận, đúng ren, đúng đường kính cáp. Dùng ốc siết thường là sai.
- Lỗ ren không dùng: bịt bằng nút bịt phòng nổ được chứng nhận.
- Nắp và mối ghép: siết đủ, không làm trầy, không sơn lên bề mặt mối ghép chống cháy.
- Ống bảo vệ (thermowell): cảm biến nhúng trong môi chất dễ cháy nên có thermowell để tháo cảm biến mà không mở đường thoát môi chất.
- Mạch an toàn nội tại: kiểm tra thông số thiết bị (điện áp, dòng, công suất, điện dung, điện cảm cho phép) với thông số rào chắn và cáp.
- Không sửa chữa, thay thế linh kiện bằng phụ tùng không đúng chủng loại trên thiết bị phòng nổ.
Kiểm tra khi nhận hàng
- Nhãn thiết bị ghi ký hiệu phòng nổ, số chứng nhận, đơn vị cấp.
- Bản sao chứng nhận đúng model, còn hiệu lực.
- Ký hiệu phù hợp vùng, nhóm khí, cấp nhiệt độ của khu vực lắp.
- Chứng nhận được chấp nhận theo yêu cầu của dự án và quy định hiện hành.
Câu hỏi thường gặp
Cảm biến thường đặt trong hộp phòng nổ có được không?
Chỉ khi cả cụm được thiết kế và chứng nhận như vậy. Tự ghép thiết bị thường vào vỏ phòng nổ không tạo ra thiết bị được chứng nhận.
Thông số MST-ET?
Dải đo, loại phần tử, ký hiệu phòng nổ, chứng nhận theo catalogue đúng mã đặt hàng. Xem tổng quan cảm biến nhiệt độ MOSE, MST-CT Pt100.
