Khi thêm điểm đo vào tủ điện có sẵn, việc kéo thêm nguồn 24 Vdc cho từng bộ chuyển đổi tốn dây, tốn chỗ và đôi khi không còn ngõ nguồn. Seneca K121 là bộ chuyển đổi tín hiệu 2 dây đa năng: nó lấy nguồn ngay từ vòng 4–20 mA ngõ ra (loop-powered), nên chỉ cần hai dây nối với thẻ analog của PLC. Dù nhỏ gọn 6,2 mm, K121 vẫn nhận Pt100, can nhiệt, mV, V, mA, điện trở và có cách ly 1,5 kVac, chứng nhận ATEX Zone 2/22.
Tóm tắt nhanh
- Ngõ vào: RTD Pt100/500/1000, Ni100/120/1000, Cu50/100 (2/3/4 dây); can nhiệt J, K, R, S, T, B, E, N, L; ±150 mV; ±30 V; ±24 mA; điện trở 0–400 / 0–1760 Ω; chiết áp.
- Ngõ ra 4–20 mA hoặc 20–4 mA 2 dây, nguồn vòng 7–30 Vdc; tải tối đa (U − 7) / 0,021 Ω ≈ 800 Ω ở 24 V.
- Cấp chính xác 0,1%, A/D 16 bit, trôi nhiệt < 120 ppm/K; cách ly 1,5 kVac.
- Cài đặt bằng phần mềm Easy Setup; bản K121-C cấu hình sẵn theo đơn; ATEX II 3G / II 3D; CE.
Bộ chuyển đổi 2 dây: không cần kéo nguồn 24 V riêng
Mục lục

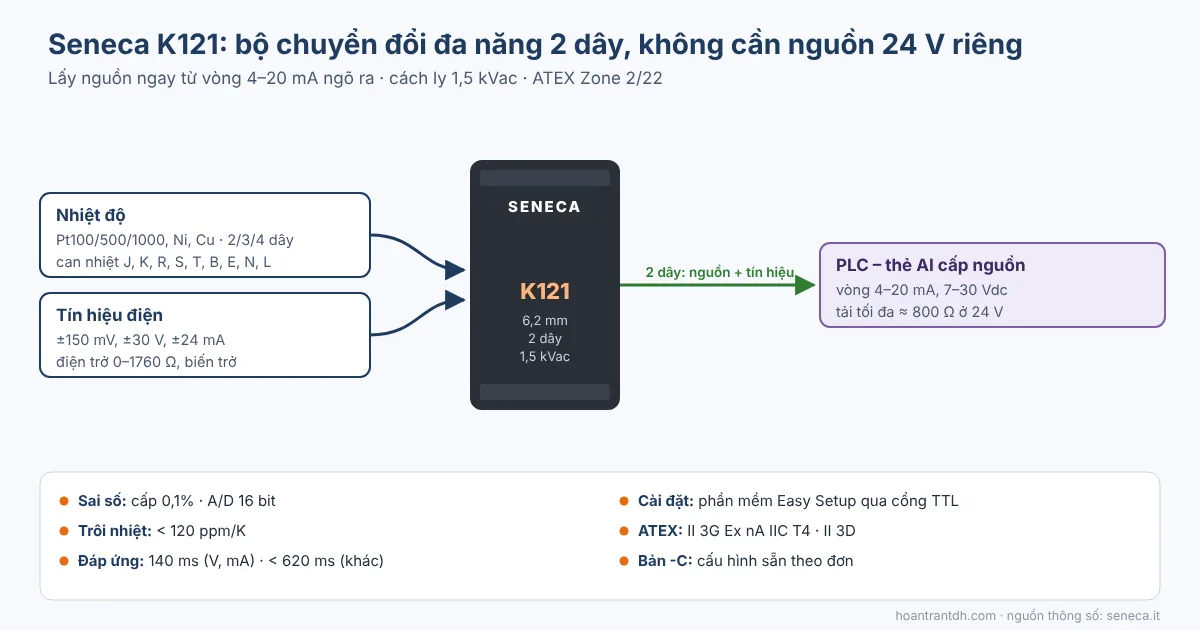

Bộ chuyển đổi thông thường có 3 cặp dây: nguồn, ngõ vào, ngõ ra. K121 chỉ có ngõ vào và vòng 4–20 mA – vòng dòng vừa mang tín hiệu vừa cấp nguồn cho module. Cách đấu:
- Thẻ AI chủ động (có cấp nguồn vòng): nối thẳng 2 dây ngõ ra K121 vào kênh AI – thẻ PLC cấp nguồn và đọc dòng.
- Thẻ AI thụ động: mắc nối tiếp nguồn 24 Vdc, K121 và ngõ vào AI trong cùng một vòng.
- Tổng điện trở vòng (ngõ vào AI + dây) không vượt (U − 7) / 0,021 Ω – khoảng 800 Ω với nguồn 24 V.
Lợi ích: ít dây, ít điểm đấu, không cần nguồn riêng cho từng module, thay thế trực tiếp cho transmitter 2 dây đang có trên hệ thống. K121 hỗ trợ thay nóng (hot-swap).
Muốn thêm điểm đo mà không đi thêm nguồn?
Gửi loại thẻ AI của PLC và cảm biến cần đọc – kỹ sư kiểm tra tải vòng và đề xuất cách đấu K121.
Nhà máy có vùng nguy hiểm Zone 2 / Zone 22
K121 có chứng nhận ATEX: II 3G Ex nA IIC T4 Gc X (khí, Zone 2) và II 3D Ex tc IIIC T135 °C Dc X (bụi, Zone 22). Điều này cho phép lắp K121 trong tủ đặt tại khu vực có khả năng xuất hiện khí hoặc bụi dễ cháy ở mức thấp: kho dung môi, trạm sơn, nhà máy thức ăn chăn nuôi, silo bột, khu vực bồn nhiên liệu.
Lưu ý: Zone 2/22 khác với Zone 0/1. Với cảm biến đặt trong Zone 0/1 cần thiết bị an toàn nội tại (IS barrier). Ký hiệu “X” yêu cầu tuân thủ điều kiện lắp đặt đặc biệt trong hướng dẫn của hãng – liên hệ để được cung cấp tài liệu ATEX đầy đủ.
Cấu hình bằng phần mềm Easy Setup
K121 không có DIP switch; toàn bộ loại cảm biến, dải đo, chiều ngõ ra, lọc nhiễu được cài bằng phần mềm Easy Setup qua cổng TTL (bộ chuyển đổi EASY-USB hoặc S117P1). Đặt mã K121-C để nhận module đã cấu hình sẵn theo yêu cầu – lắp vào là chạy.
Cần K121 cấu hình sẵn?
Nhắn loại cảm biến, dải đo và số lượng – HOANTRANTDH cài đặt trước khi giao.
Thông số kỹ thuật Seneca K121
| Thông số | Giá trị |
|---|---|
| Ngõ vào RTD | Pt100/500/1000, Ni100/120/1000, Cu50/100 – 2/3/4 dây |
| Ngõ vào can nhiệt | J, K, R, S, T, B, E, N, L (10 MΩ) |
| Ngõ vào điện | ±150 mV (10 MΩ) · ±30 V (200 kΩ) · ±24 mA (40 Ω) |
| Điện trở · chiết áp | 0–400 Ω, 0–1760 Ω · chiết áp từ 500 Ω |
| Ngõ ra | 4–20 / 20–4 mA, 2 dây, nguồn vòng 7–30 Vdc |
| Tải vòng tối đa | (U − 7) / 0,021 Ω – khoảng 800 Ω ở 24 V |
| Cấp chính xác · A/D | 0,1% · 16 bit |
| Trôi nhiệt | < 120 ppm/K |
| Thời gian đáp ứng | 140 ms (V, mA); < 620 ms (các ngõ vào khác) |
| Cách ly | 1,5 kVac |
| Cài đặt | Easy Setup qua cổng TTL; bản K121-C cấu hình sẵn |
| Kích thước | 6,2 × 93,1 × 102,5 mm, 45 g, IP20 |
| Nhiệt độ làm việc | −20 … +65 °C |
| Chứng nhận | CE; ATEX II 3G Ex nA IIC T4 Gc X, II 3D Ex tc IIIC T135 °C Dc X |
K121 so với các bộ chuyển đổi khác
Cần ngõ ra áp 0–10 V hoặc tốc độ nhanh: chọn dòng K109 cấp nguồn riêng (K109S, K109PT, K109TC). Cần lắp ngay trong đầu cảm biến nhiệt: T121 – cùng nguyên lý 2 dây, dạng tròn gắn đầu DIN B. Trang sản phẩm: K121 Seneca.
Vì sao mua Seneca K121 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca K121
K121 có cần nguồn 24 V riêng không?
Không cần dây nguồn riêng cho module. K121 lấy nguồn từ vòng 4–20 mA ngõ ra (7–30 Vdc), do thẻ AI chủ động của PLC hoặc nguồn vòng mắc nối tiếp cung cấp.
K121 đọc được những cảm biến nào?
Pt100, Pt500, Pt1000, Ni, Cu (2/3/4 dây), can nhiệt J, K, R, S, T, B, E, N, L, tín hiệu ±150 mV, ±30 V, ±24 mA, điện trở và chiết áp.
K121 có dùng được trong khu vực chống cháy nổ không?
K121 có chứng nhận ATEX cho Zone 2 (khí) và Zone 22 (bụi). Không dùng cho Zone 0/1 – khu vực đó cần barrier an toàn nội tại.
Cài đặt K121 như thế nào?
Dùng phần mềm Easy Setup qua cổng TTL với bộ chuyển đổi EASY-USB hoặc S117P1. Có thể đặt bản K121-C được cấu hình sẵn theo đơn.
Hỏi giá Seneca K121
Nhắn số lượng, loại cảm biến và loại thẻ AI – nhận báo giá và tài liệu ATEX.
Cần báo giá hoặc tư vấn kỹ thuật?
Để lại thông tin, kỹ sư HOANTRANTDH sẽ liên hệ trong giờ làm việc.
