Ở lò nung, lò sấy, máy ép nhựa hay buồng đốt, can nhiệt (thermocouple) là cảm biến nhiệt độ phổ biến nhất. Tín hiệu của can nhiệt chỉ vài chục mV, cần bù mối nối lạnh và tuyến tính hóa trước khi đưa về PLC. Seneca K109TC làm toàn bộ việc đó trong một module rộng 6,2 mm: chuyển can nhiệt sang 4–20 mA hoặc 0–10 V cách ly, đồng thời có ngõ ra relay bán dẫn để cảnh báo ngưỡng hoặc chạy như bộ ổn nhiệt đơn giản.
Tóm tắt nhanh
- Ngõ vào can nhiệt J, K, E, N, S, R, B, T (ITS-90), span tối thiểu 100 °C, trở kháng 10 MΩ.
- Ngõ ra 0/4–20 mA (tải ≤ 500 Ω) hoặc 0–10, 0–5, 1–5 V (tải ≥ 2 kΩ).
- Relay bán dẫn 24 Vac, 60 mA: cảnh báo cao / thấp hoặc chế độ ổn nhiệt; ngưỡng đặt bằng nút ở mặt trước.
- Cách ly 3 chiều 1,5 kVac; cấp chính xác 0,1%; đáp ứng 40 ms; nguồn 19,2–30 Vdc, hỗ trợ K-BUS; CE, UL.

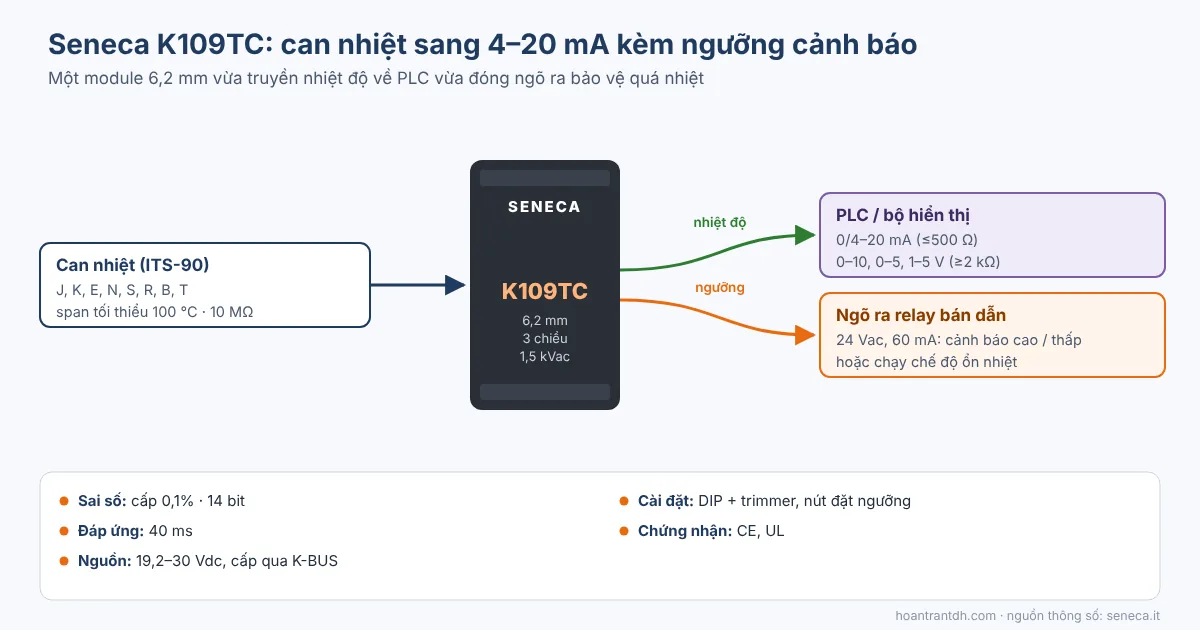

Chuyển can nhiệt sang 4–20 mA cho PLC
Mục lục
Đấu can nhiệt thẳng vào PLC đòi hỏi thẻ ngõ vào thermocouple chuyên dụng – đắt và chiếm slot. K109TC cho phép dùng thẻ analog 4–20 mA / 0–10 V thông thường, đồng thời giải quyết các vấn đề hay gặp:
- Bù mối nối lạnh và tuyến tính hóa theo bảng ITS-90 cho 8 loại can nhiệt J, K, E, N, S, R, B, T – chọn bằng DIP switch.
- Cách ly 1,5 kVac: đầu can nhiệt thường chạm vỏ lò, máy nối đất; cách ly giúp tránh vòng đất và nhiễu từ điện trở gia nhiệt, biến tần.
- Tín hiệu mV yếu được chuyển thành dòng 4–20 mA ngay trong tủ gần lò, đi dây về PLC xa hơn mà không bị suy giảm.
Lưu ý khi đi dây can nhiệt
- Dùng dây bù đúng loại can nhiệt (dây bù K cho can nhiệt K…) từ đầu cảm biến đến terminal K109TC, không dùng dây đồng thường.
- Đúng cực tính: đảo cực làm số đo giảm khi nhiệt độ tăng.
- Đặt K109TC ở tủ gần lò nhất có thể để rút ngắn đoạn dây bù; phần đi xa dùng tín hiệu 4–20 mA.
Cần đặt can nhiệt theo đúng chiều dài que, ren, vật liệu vỏ? Xem bài cảm biến nhiệt độ PT100 và can nhiệt Pixsys đặt theo yêu cầu.
Gửi loại can nhiệt và dải nhiệt độ
Kỹ sư HOANTRANTDH gửi bảng cài DIP switch cho K109TC đúng với lò hoặc máy của bạn.
Relay ngưỡng nhiệt: cảnh báo hoặc ổn nhiệt
Điểm đặc biệt của K109TC là ngõ ra relay bán dẫn (24 Vac, tối đa 60 mA) làm việc độc lập với ngõ ra analog:
- Cảnh báo cao: relay tác động khi nhiệt độ vượt ngưỡng – kích đèn, còi hoặc ngõ vào số của PLC làm lớp bảo vệ quá nhiệt.
- Cảnh báo thấp: báo lò chưa đạt nhiệt, khóa băng tải hoặc quá trình nạp liệu.
- Chế độ ổn nhiệt: relay đóng/cắt theo ngưỡng để điều khiển on/off một tải nhỏ qua relay trung gian.
Ngưỡng được đặt bằng nút nhấn ở mặt trước module, dải đo chỉnh bằng DIP switch và trimmer – không cần máy tính. Vì tải relay chỉ 60 mA, khi điều khiển contactor hoặc thanh gia nhiệt cần qua relay trung gian hoặc SSR công suất.
Cần cài sẵn ngưỡng cảnh báo?
Nhắn loại can nhiệt, dải đo và ngưỡng – K109TC được cấu hình trước khi giao.
Thông số kỹ thuật Seneca K109TC
| Thông số | Giá trị |
|---|---|
| Ngõ vào | Can nhiệt J, K, E, N, S, R, B, T (ITS-90) · trở kháng 10 MΩ |
| Span tối thiểu | 100 °C |
| Ngõ ra dòng | 0/4–20 mA, 20–4/0 mA · tải ≤ 500 Ω |
| Ngõ ra áp | 0–10, 10–0, 0–5, 1–5 V · tải ≥ 2 kΩ |
| Ngõ ra ngưỡng | Relay bán dẫn 24 Vac, 60 mA – cảnh báo thấp / cao hoặc ổn nhiệt |
| Cấp chính xác · độ phân giải | 0,1% · 14 bit |
| Thời gian đáp ứng | 40 ms |
| Cách ly | 3 chiều nguồn / vào / ra, 1,5 kVac |
| Nguồn | 19,2–30 Vdc, 500 mW; terminal hoặc K-BUS |
| Cài đặt | DIP switch + trimmer; ngưỡng đặt bằng nút mặt trước |
| Kích thước | 6,2 mm, DIN rail, IP20 |
| Nhiệt độ làm việc | −20 … +65 °C |
| Tiêu chuẩn | CE, UL |
K109TC hay bộ chuyển đổi khác?
Với Pt100 chọn K109PT. Cần một mã đọc cả can nhiệt lẫn Pt100, có relay 1 A, chọn Z109REG2-1. Muốn lắp bộ chuyển đổi ngay trong đầu can nhiệt ngoài hiện trường, chọn T121. Bảng so sánh tổng quát có trong bài bộ chuyển đổi nhiệt độ Pt100, can nhiệt sang 4–20 mA.
Vì sao mua Seneca K109TC tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca K109TC
K109TC đọc được những loại can nhiệt nào?
K109TC đọc can nhiệt J, K, E, N, S, R, B và T theo chuẩn ITS-90, chọn loại bằng DIP switch, span tối thiểu 100 °C.
K109TC có ngõ ra 0–10 V không?
Có. Ngoài 0/4–20 mA, K109TC xuất 0–10 V, 10–0 V, 0–5 V hoặc 1–5 V.
Relay của K109TC đóng cắt được tải bao nhiêu?
Relay bán dẫn 24 Vac, tối đa 60 mA – đủ cho đèn báo, ngõ vào PLC hoặc cuộn relay trung gian, không đóng trực tiếp contactor lớn hay thanh gia nhiệt.
Có cần phần mềm để cài K109TC không?
Không. Loại can nhiệt và dải đo chọn bằng DIP switch và trimmer, ngưỡng relay đặt bằng nút ở mặt trước.
Hỏi giá Seneca K109TC
Nhắn số lượng, loại can nhiệt và dải nhiệt độ – nhận báo giá và datasheet.
Cần báo giá hoặc tư vấn kỹ thuật?
Để lại thông tin, kỹ sư HOANTRANTDH sẽ liên hệ trong giờ làm việc.
