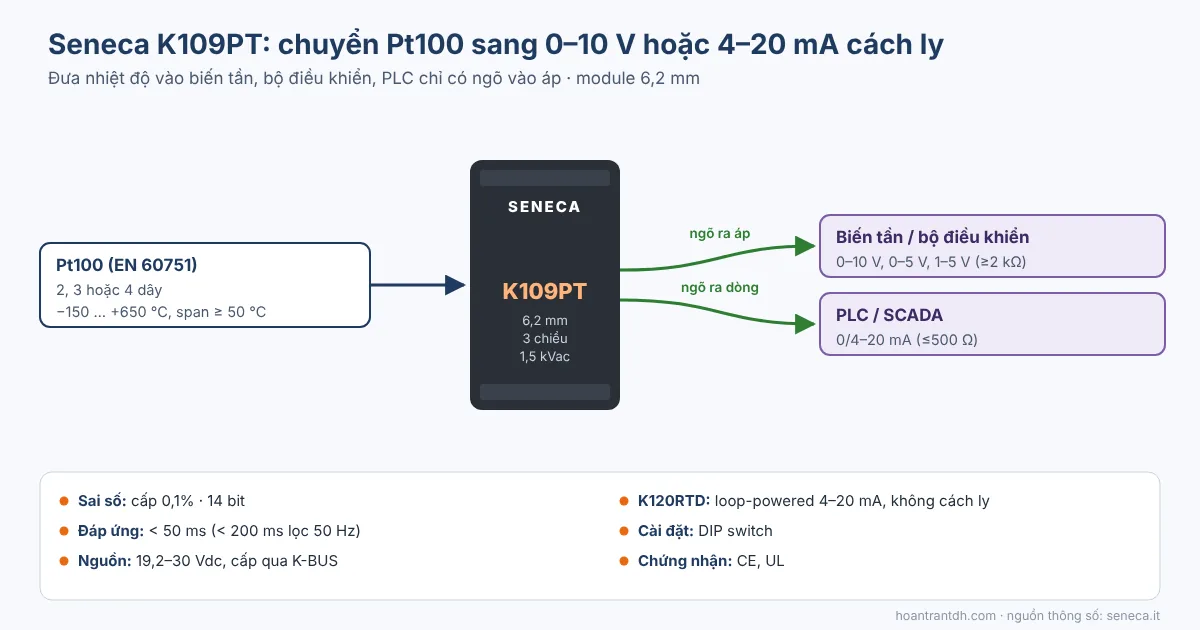

Nhiều thiết bị chỉ có ngõ vào điện áp 0–10 V: biến tần điều khiển quạt theo nhiệt độ, bộ điều khiển HVAC, PLC cỡ nhỏ, bộ hiển thị giá rẻ. Cảm biến Pt100 lại cho ra điện trở thay đổi theo nhiệt độ, không đấu thẳng vào được. Seneca K109PT là bộ chuyển đổi Pt100 sang 0–10 V (hoặc 0–5 V, 1–5 V, 0/4–20 mA) có cách ly 3 chiều 1,5 kVac, rộng chỉ 6,2 mm, cài đặt bằng DIP switch.
Tóm tắt nhanh
- Ngõ vào Pt100 theo EN 60751, đấu 2, 3 hoặc 4 dây, dải −150 … +650 °C, span tối thiểu 50 °C.
- Ngõ ra 0–10, 10–0, 0–5, 1–5 V (tải ≥ 2 kΩ) hoặc 0/4–20 mA chủ động/thụ động (tải ≤ 500 Ω).
- Cấp chính xác 0,1%, 14 bit; đáp ứng < 50 ms (< 200 ms khi bật lọc 50 Hz).
- Nguồn 19,2–30 Vdc qua terminal hoặc K-BUS; cách ly 1,5 kVac; CE, UL.
Pt100 sang 0–10 V: khi nào cần?
Mục lục
- Biến tần điều khiển quạt, bơm theo nhiệt độ: nhiều biến tần có ngõ vào analog 0–10 V cho chức năng PID nội.
- Bộ điều khiển HVAC, AHU, chiller: ngõ vào áp là chuẩn phổ biến trong điều hòa thông gió.
- PLC cỡ nhỏ, relay thông minh: nhiều dòng chỉ có ngõ vào 0–10 V, không có thẻ RTD.
- Đường dây ngắn trong cùng tủ: tín hiệu áp đơn giản, đủ dùng khi khoảng cách ngắn và ít nhiễu.
Khi khoảng cách xa hoặc môi trường nhiều nhiễu, nên chọn ngõ ra 4–20 mA trên chính K109PT – chỉ cần đổi DIP switch. So sánh hai chuẩn tín hiệu có trong bài tín hiệu 4–20 mA và 0–10 V.
Đấu Pt100 2, 3 hay 4 dây?
K109PT nhận cả ba kiểu đấu. Pt100 3 dây là lựa chọn phổ biến nhất trong công nghiệp vì bù được điện trở dây dẫn. Pt100 2 dây chỉ nên dùng khi dây ngắn: điện trở hai dây đo cộng thẳng vào kết quả (khoảng 0,4 Ω tương ứng khoảng 1 °C). Pt100 4 dây cho độ chính xác cao nhất, dùng cho đo lường đối chứng.
Cần chuyển Pt100 sang 0–10 V cho biến tần?
Gửi dải nhiệt độ và loại ngõ vào của thiết bị nhận – chúng tôi gửi bảng cài DIP switch phù hợp.
K109PT hay K120RTD?
Seneca có hai bộ chuyển đổi Pt100 cùng kích thước 6,2 mm, khác nhau về cách cấp nguồn và cách ly:
| Tiêu chí | K109PT | K120RTD |
|---|---|---|
| Cách ly | 3 chiều, 1,5 kVac | Không cách ly |
| Cấp nguồn | 19,2–30 Vdc riêng (terminal hoặc K-BUS) | Lấy từ vòng 4–20 mA, 5–30 Vdc |
| Ngõ ra | 0–10 / 0–5 / 1–5 V hoặc 0/4–20 mA | Chỉ 4–20 mA (2 dây) |
| Cảm biến | Pt100, −150 … +650 °C | Pt100 −200 … +650 °C, Ni100 −60 … +250 °C |
| Span tối thiểu | 50 °C | 20 °C |
| Độ phân giải · đáp ứng | 14 bit · < 50 ms | 16 bit · < 220 ms |
| Cài đặt | DIP switch | DIP switch hoặc phần mềm |
| Báo lỗi cảm biến | — | > 21 mA hoặc < 3,4 mA (chọn được) |
Chọn K109PT khi cần ngõ ra áp, cần cách ly để chống vòng đất, hoặc cần đáp ứng nhanh. Chọn K120RTD khi đưa tín hiệu 4–20 mA 2 dây về thẻ AI có cấp nguồn vòng và không cần cách ly (xem K120 Seneca). Nếu muốn lắp bộ chuyển đổi ngay trong đầu cảm biến tại hiện trường, xem transmitter gắn đầu T121. Hướng dẫn chọn tổng quát có trong bài bộ chuyển đổi nhiệt độ Pt100, can nhiệt sang 4–20 mA.
Chưa chắc chọn mã nào?
Nhắn loại thiết bị nhận tín hiệu (biến tần, PLC, bộ hiển thị) và dải nhiệt độ – kỹ sư tư vấn ngay.
Thông số kỹ thuật Seneca K109PT
| Thông số | Giá trị |
|---|---|
| Ngõ vào | Pt100 EN 60751, 2/3/4 dây |
| Dải đo | −150 … +650 °C, span tối thiểu 50 °C (chọn bằng DIP) |
| Ngõ ra áp | 0–10, 10–0, 0–5, 1–5 V · tải ≥ 2 kΩ |
| Ngõ ra dòng | 0/4–20 mA chủ động hoặc thụ động · tải ≤ 500 Ω |
| Cấp chính xác · độ phân giải | 0,1% · 14 bit |
| Thời gian đáp ứng | < 50 ms; < 200 ms khi bật lọc 50 Hz |
| Cách ly | 3 chiều nguồn / vào / ra, 1,5 kVac |
| Nguồn | 19,2–30 Vdc, 500 mW; terminal hoặc K-BUS |
| Cài đặt | DIP switch |
| Kích thước | 6,2 × 93,1 × 102,5 mm, DIN rail, IP20 |
| Nhiệt độ làm việc | −20 … +65 °C |
| Tiêu chuẩn | CE, UL |
Xem thêm trang sản phẩm K109PT Seneca và bài nền tảng cảm biến nhiệt độ là gì.
Vì sao mua Seneca K109PT tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca K109PT
K109PT có chuyển Pt100 sang 0–10 V được không?
Được. K109PT xuất 0–10 V, 10–0 V, 0–5 V hoặc 1–5 V, ngoài ra còn 0/4–20 mA; chọn bằng DIP switch.
K109PT có đọc được Pt1000 hay can nhiệt không?
Không. K109PT chỉ nhận Pt100. Can nhiệt dùng K109TC; Pt500, Pt1000 dùng bộ đa năng Z109REG2-1 hoặc K121.
K109PT khác K120RTD thế nào?
K109PT có cách ly 1,5 kVac, cần nguồn 24 Vdc riêng và có ngõ ra áp. K120RTD không cách ly, lấy nguồn từ vòng 4–20 mA và chỉ có ngõ ra 4–20 mA.
Dải nhiệt độ của K109PT là bao nhiêu?
Từ −150 °C đến +650 °C, span tối thiểu 50 °C.
