Số áp suất trên HMI nhảy lên xuống dù máy chạy ổn định, giá trị lệch khi bật biến tần, hoặc hai PLC đọc cùng một cảm biến lại cho kết quả khác nhau – đó là những dấu hiệu quen thuộc khi tín hiệu 4–20 mA bị nhiễu, thường do vòng đất (ground loop): cảm biến và PLC nối đất ở hai điểm có điện thế khác nhau. Cách xử lý triệt để là cách ly tín hiệu. Seneca K109S là bộ cách ly và chuyển đổi tín hiệu mA/V chỉ rộng 6,2 mm, cách ly 3 chiều 1,5 kVac, cài đặt bằng DIP switch.
Tóm tắt nhanh
- Ngõ vào 0/4–20 mA (chủ động hoặc thụ động – K109S cấp nguồn 17–20 V cho transmitter 2 dây) và 0–10, 0–5, 1–5 V.
- Ngõ ra 0/4–20 mA (tải ≤ 500 Ω) hoặc 0–10, 0–5, 1–5 V (tải ≥ 2 kΩ); có thể đảo thang.
- Cách ly 3 chiều 1,5 kVac; cấp chính xác 0,1%; đáp ứng 40 ms; khai căn và tuyến tính hóa bồn trụ nằm ngang.
- Nguồn 19,2–30 Vdc qua terminal hoặc thanh bus K-BUS trên DIN rail; vỏ 6,2 mm; CE, UL.
Vì sao tín hiệu 4–20 mA bị nhiễu, nhảy số?
Mục lục
Tín hiệu dòng 4–20 mA vốn chống nhiễu tốt hơn tín hiệu áp, nhưng vẫn bị ảnh hưởng khi:
- Vòng đất: vỏ cảm biến tiếp đất tại đường ống, PLC tiếp đất tại tủ; chênh lệch điện thế giữa hai điểm tạo dòng rò chạy qua dây tín hiệu.
- Biến tần, động cơ công suất lớn: nhiễu dẫn qua dây đất chung và dây nguồn 0 V.
- Một tín hiệu đi vào hai thiết bị không cách ly với nhau (PLC và bộ ghi), khiến hai mạch đất bị nối chung.
- Ngõ vào analog của PLC không cách ly giữa các kênh – một kênh bị nhiễu kéo theo các kênh khác.
Bộ cách ly K109S đặt giữa cảm biến và PLC sẽ cắt đứt đường dẫn điện giữa hai phía (ngõ vào, ngõ ra, nguồn cách ly với nhau 1,5 kVac), tín hiệu chỉ được truyền qua bằng quang. Vòng đất bị phá vỡ, nhiễu chung không còn đường chạy vào PLC. Kiến thức nền về chống nhiễu tủ điện có trong bài lỗi PLC do nhiễu và cách nối đất; khi nào bắt buộc phải cách ly xem bài bộ cách ly tín hiệu 4–20 mA.

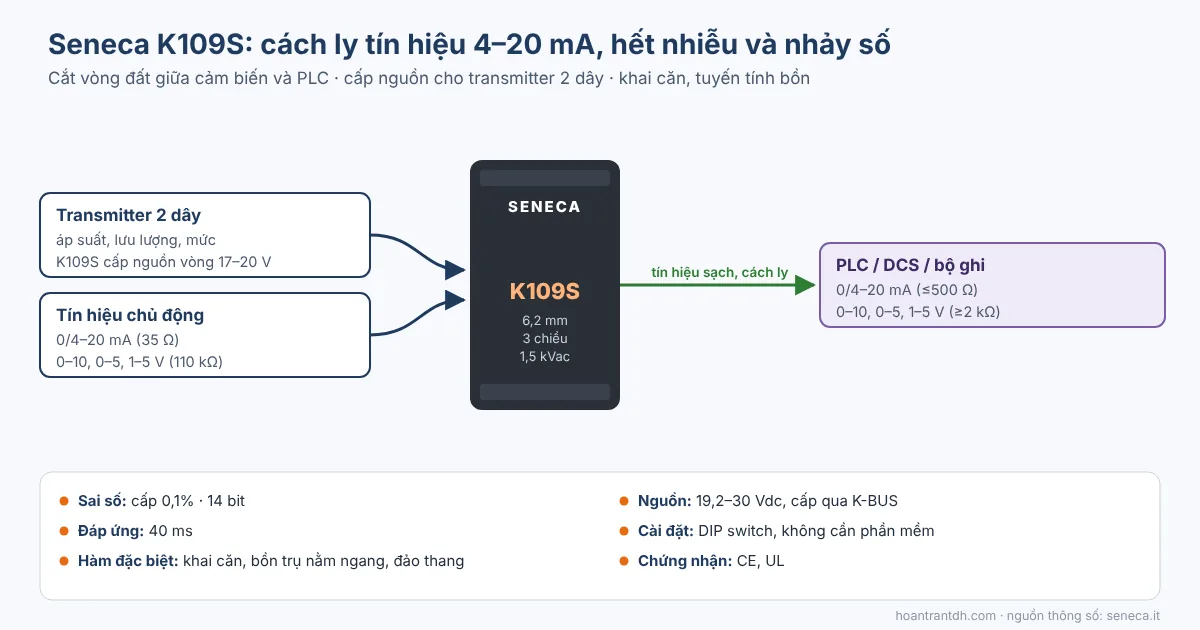

Đấu K109S với transmitter 2 dây
Với transmitter áp suất, lưu lượng loại 2 dây, K109S có thể cấp nguồn vòng 17–20 V trên cụm 3 terminal ngõ vào, nên không cần thêm nguồn riêng ngoài hiện trường. Với cảm biến có nguồn riêng (4 dây) hoặc tín hiệu từ thiết bị khác, dùng ngõ vào thụ động. Ngõ vào dòng có trở kháng 35 Ω, ngõ vào áp 110 kΩ.
Tín hiệu đang nhảy số?
Gửi ảnh sơ đồ đấu dây và mô tả hiện tượng – kỹ sư HOANTRANTDH kiểm tra nguyên nhân và đề xuất vị trí lắp bộ cách ly.
Khai căn lưu lượng, tuyến tính bồn và đảo thang
Ngoài cách ly, K109S có ba hàm xử lý tín hiệu mà nhiều bộ cách ly cùng cỡ không có:
- Khai căn: lưu lượng đo bằng tấm orifice hoặc ống venturi qua transmitter chênh áp tỷ lệ với căn bậc hai của áp suất. K109S khai căn ngay trong module, PLC nhận tín hiệu tỷ lệ tuyến tính với lưu lượng.
- Tuyến tính hóa bồn trụ nằm ngang: với bồn trụ nằm, thể tích không tỷ lệ tuyến tính với chiều cao mức. K109S chuyển tín hiệu mức thành tín hiệu tỷ lệ với thể tích.
- Đảo thang: 4–20 mA thành 20–4 mA hoặc 0–10 V thành 10–0 V, dùng cho van, cơ cấu tác động ngược.
Toàn bộ chức năng được chọn bằng DIP switch – không cần máy tính hay phần mềm. Nhiều module K109S đặt sát nhau trên DIN rail có thể lấy nguồn chung qua thanh K-BUS (cấp nguồn bằng phụ kiện K-SUPPLY), giảm dây đấu trong tủ.
Cần bộ khai căn cho đồng hồ lưu lượng chênh áp?
Nhắn dải tín hiệu của transmitter và ngõ vào PLC – chúng tôi gửi bảng cài DIP switch cho K109S.
Thông số kỹ thuật Seneca K109S
| Thông số | Giá trị |
|---|---|
| Ngõ vào dòng | 0/4–20 mA, 20–4/0 mA · 35 Ω · chủ động hoặc thụ động (cấp nguồn vòng 17–20 V) |
| Ngõ vào áp | 0–10, 10–0, 0–5, 1–5 V · 110 kΩ |
| Ngõ ra dòng | 0/4–20 mA, 20–4/0 mA · tải tối đa 500 Ω |
| Ngõ ra áp | 0–10, 10–0, 0–5, 1–5 V · tải tối thiểu 2 kΩ |
| Hàm xử lý | khai căn, tuyến tính hóa bồn trụ nằm ngang, đảo thang |
| Cấp chính xác · độ phân giải | 0,1% · 14 bit |
| Thời gian đáp ứng | 40 ms |
| Cách ly | 3 chiều nguồn / vào / ra, 1,5 kVac |
| Nguồn | 19,2–30 Vdc, 500 mW; qua terminal hoặc thanh bus K-BUS |
| Cài đặt | DIP switch |
| Kích thước | 6,2 × 93,1 × 102,5 mm, DIN rail, IP20 |
| Nhiệt độ làm việc | −20 … +65 °C |
| Tiêu chuẩn | CE (EN 61010-1), UL |
Chọn đúng mã dòng K109
K109S chỉ nhận tín hiệu mA và V. Với cảm biến nhiệt độ hoặc shunt, chọn mã chuyên dụng cùng kích thước: K109PT cho Pt100, K109TC cho can nhiệt, K109LV cho shunt mV. Nếu PLC dùng thẻ AI cấp nguồn vòng và không muốn kéo thêm nguồn 24 V, xem bộ chuyển đổi 2 dây K121. Trang sản phẩm K109S Seneca có thêm hình ảnh và tài liệu tải về.
Vì sao mua Seneca K109S tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca K109S
K109S có chống được nhiễu tín hiệu 4–20 mA không?
Có, khi nhiễu do vòng đất hoặc nhiễu chung giữa cảm biến và PLC. K109S cách ly 3 chiều 1,5 kVac giữa ngõ vào, ngõ ra và nguồn nên cắt đường dẫn nhiễu. Nhiễu do dây tín hiệu đi chung máng với cáp động lực vẫn cần xử lý bằng đi dây và chống nhiễu đúng cách.
K109S có cấp nguồn cho cảm biến 2 dây được không?
Có. K109S cấp nguồn vòng 17–20 V trên ngõ vào 3 terminal cho transmitter 2 dây.
K109S có nhận Pt100 hay can nhiệt không?
Không. K109S chỉ nhận mA và V. Pt100 dùng K109PT, can nhiệt dùng K109TC, hoặc dùng bộ đa năng Z109REG2-1.
Cài đặt K109S có cần phần mềm không?
Không. Toàn bộ dải vào, dải ra và hàm xử lý được chọn bằng DIP switch trên module.
Nhiều K109S có dùng chung nguồn được không?
Được. Các module dòng K lấy nguồn qua thanh bus K-BUS gắn trong DIN rail, chỉ cần cấp nguồn 24 Vdc một điểm.
