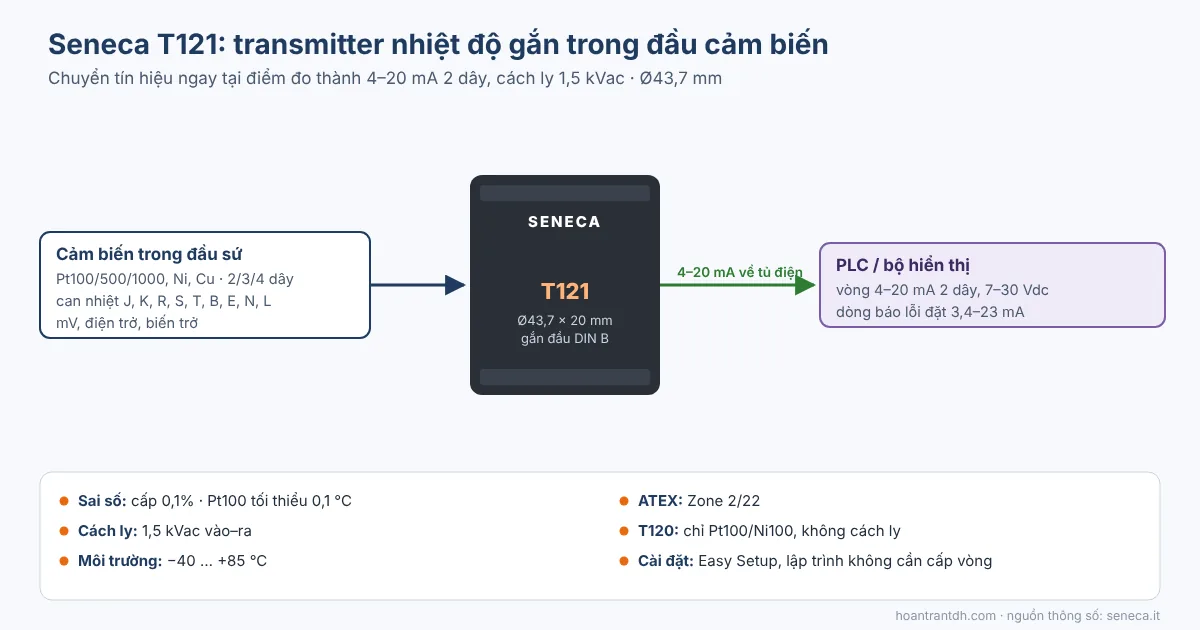

Tín hiệu Pt100 và can nhiệt rất nhạy với chiều dài dây: Pt100 2 dây cộng thêm điện trở dây vào kết quả, can nhiệt cần dây bù đắt tiền và dễ bị nhiễu. Cách làm chuẩn trong công nghiệp là chuyển đổi ngay tại điểm đo bằng một transmitter nhiệt độ gắn đầu cảm biến, rồi truyền tín hiệu 4–20 mA bền nhiễu về tủ điện. Seneca T121 là transmitter dạng tròn Ø43,7 mm lắp vừa đầu DIN B, nhận gần như mọi loại cảm biến nhiệt, cách ly 1,5 kVac, chịu nhiệt môi trường −40 … +85 °C.
Tóm tắt nhanh
- Ngõ vào: Pt100/500/1000, Ni100/120/1000, Cu50/100 (2/3/4 dây); can nhiệt J, K, R, S, T, B, E, N, L; ±150 mV; điện trở; chiết áp.
- Ngõ ra 4–20 / 20–4 mA 2 dây, nguồn vòng 7–30 Vdc; dòng báo lỗi đặt được 3,4–23 mA.
- Cấp chính xác 0,1%; sai số tối thiểu 0,1 °C (RTD), 0,5 °C (can nhiệt J/K/T/N/E/L); cách ly 1,5 kVac vào – ra.
- Vỏ Ø43,7 × 20 mm, −40 … +85 °C; cài đặt Easy Setup (lập trình được khi chưa cấp vòng); CE, ATEX Zone 2/22.
Lắp ngay trong đầu cảm biến: vì sao tốt hơn?
Mục lục
- Bỏ được dây bù can nhiệt và dây Pt100 nhiều lõi đi xa – chỉ cần cáp 2 lõi thông thường cho vòng 4–20 mA.
- Chống nhiễu: tín hiệu dòng 4–20 mA ít bị ảnh hưởng bởi cáp động lực, biến tần hơn tín hiệu mV/Ω.
- Phát hiện đứt cảm biến: T121 đưa dòng ra về mức báo lỗi đã cài (3,4–23 mA) khi cảm biến hở mạch, PLC biết ngay.
- Cách ly 1,5 kVac: can nhiệt chạm vỏ lò, vỏ ống nối đất không tạo vòng đất với PLC.
- Tiết kiệm thẻ PLC: dùng thẻ AI 4–20 mA phổ thông thay cho thẻ RTD/TC chuyên dụng.
T121 cũng gắn được lên DIN rail trong tủ bằng phụ kiện FLEX-DIN khi không muốn lắp tại đầu cảm biến. Cần đặt Pt100 hoặc can nhiệt đúng chiều dài que, ren lắp và vật liệu vỏ, xem bài cảm biến nhiệt độ PT100 và can nhiệt Pixsys đặt theo yêu cầu.
Đặt trọn bộ cảm biến + transmitter
Gửi dải nhiệt độ, kiểu lắp và chiều dài que – HOANTRANTDH cung cấp cảm biến đã lắp sẵn T121 và cấu hình đúng dải.
T120 hay T121?
| Tiêu chí | T121 | T120 |
|---|---|---|
| Cách ly vào – ra | Có, 1,5 kVac | Không |
| Ngõ vào | RTD (Pt, Ni, Cu), can nhiệt 9 loại, mV, điện trở, chiết áp | Chỉ Pt100 (−200 … +650 °C) và Ni100 |
| Nguồn vòng | 7–30 Vdc | 5–30 Vdc |
| Đáp ứng | < 620 ms | < 220 ms |
| Chứng nhận | CE, ATEX Zone 2/22 | CE |
| Vỏ · nhiệt độ làm việc | Ø43,7 × 20 mm · −40 … +85 °C | Ø43,7 × 20 mm · −40 … +85 °C |
Chọn T120 khi chỉ dùng Pt100/Ni100 và hệ thống không có vấn đề vòng đất – kinh tế hơn, đáp ứng nhanh hơn. Chọn T121 khi dùng can nhiệt (đầu đo thường chạm vỏ nối đất), cần cách ly, cần đọc nhiều loại cảm biến hoặc lắp ở khu vực ATEX Zone 2/22. Muốn đặt bộ chuyển đổi trong tủ thay vì ngoài hiện trường, xem K121 (cùng nguyên lý 2 dây, vỏ 6,2 mm) hoặc K109PT.
Thông số kỹ thuật Seneca T121
| Thông số | Giá trị |
|---|---|
| Ngõ vào RTD | Pt100/500/1000, Ni100/120/1000, Cu50/100 – 2/3/4 dây, dòng kích 375 µA, ≤ 25 Ω mỗi dây |
| Ngõ vào can nhiệt | J, K, R, S, T, B, E, N, L – bù mối nối lạnh (bật/tắt được) |
| Ngõ vào khác | ±150 mV · điện trở 0–400 / 0–1760 Ω · chiết áp |
| Ngõ ra | 4–20 / 20–4 mA 2 dây, nguồn vòng 7–30 Vdc, độ phân giải 2 µA |
| Dòng báo lỗi | đặt được 3,4–23 mA |
| Cấp chính xác | 0,1%; tối thiểu 0,1 °C (RTD), 0,5 °C (J/K/T/N/E/L), 1 °C (B/R/S) |
| Trôi nhiệt | < 100 ppm (điển hình 30 ppm) |
| Thời gian đáp ứng | lấy mẫu 300 ms, đáp ứng < 620 ms |
| Cách ly | 1,5 kVac ngõ vào – ngõ ra |
| Cài đặt | Easy Setup qua cổng TTL (EASY-USB / S117P1); tuyến tính hóa cảm biến tùy biến; lập trình không cần cấp vòng |
| Vỏ | Ø43,7 × 20 mm, 35 g, IP20, terminal lò xo; DIN rail với FLEX-DIN |
| Nhiệt độ làm việc | −40 … +85 °C (−20 … +65 °C khi dùng theo ATEX) |
| Chứng nhận | CE; ATEX II 3G / II 3D (Zone 2/22) |
Trang sản phẩm: T121 Seneca.
Vì sao mua Seneca T121 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca T121
T121 lắp vào đầu cảm biến loại nào?
T121 dạng tròn Ø43,7 × 20 mm, lắp trong đầu cảm biến chuẩn DIN B. Có thể gắn DIN rail trong tủ bằng phụ kiện FLEX-DIN.
T121 đọc được can nhiệt không?
Được. T121 đọc can nhiệt J, K, R, S, T, B, E, N, L cùng các loại RTD Pt, Ni, Cu, mV, điện trở và chiết áp.
T121 khác T120 thế nào?
T121 có cách ly 1,5 kVac, đọc nhiều loại cảm biến và có ATEX Zone 2/22. T120 không cách ly, chỉ đọc Pt100 và Ni100, đáp ứng nhanh hơn.
Có cài đặt T121 khi chưa đấu vào vòng 4–20 mA được không?
Được. T121 lập trình bằng phần mềm Easy Setup và có thể được cấp nguồn từ cổng lập trình khi chưa cấp vòng.
Hỏi giá Seneca T121
Nhắn số lượng, loại cảm biến và dải nhiệt độ – nhận báo giá, datasheet và cấu hình sẵn.
