Một cảm biến nhưng nhiều thiết bị cần đọc: PLC điều khiển, bộ hiển thị tại máy, bộ ghi dữ liệu, hệ SCADA của nhà máy khác. Mắc nối tiếp nhiều ngõ vào trên cùng một vòng 4–20 mA dễ vượt tải và làm các mạch đất dính vào nhau, gây nhiễu. Giải pháp chuẩn là dùng bộ chia tín hiệu 4–20 mA. Seneca Z170REG-1 nhận 1 tín hiệu vào và xuất 2 ngõ ra analog cách ly độc lập, cách ly 4 chiều 1,5 kVac giữa ngõ vào, nguồn, OUT1 và OUT2.
Tóm tắt nhanh
- Ngõ vào: 0–20 mA (chủ động hoặc thụ động), 0–10 V, chiết áp 1–100 kΩ, can nhiệt J, K, R, S, T, B, E, N, Pt100/500/1000, Ni100.
- 2 ngõ ra độc lập, mỗi ngõ 0–10 V hoặc 0–20 mA, chủ động hoặc thụ động; độ phân giải 14 bit.
- Sai số 0,1%, trôi nhiệt 0,01%/K, đáp ứng < 25 ms; cấp nguồn 17 Vdc (tối đa 25 mA) cho transmitter 2 dây.
- Nguồn 10–40 Vdc hoặc 19–28 Vac; vỏ 17,5 mm; cài đặt DIP switch, Easy Setup hoặc app qua Micro-USB; CE, UL.

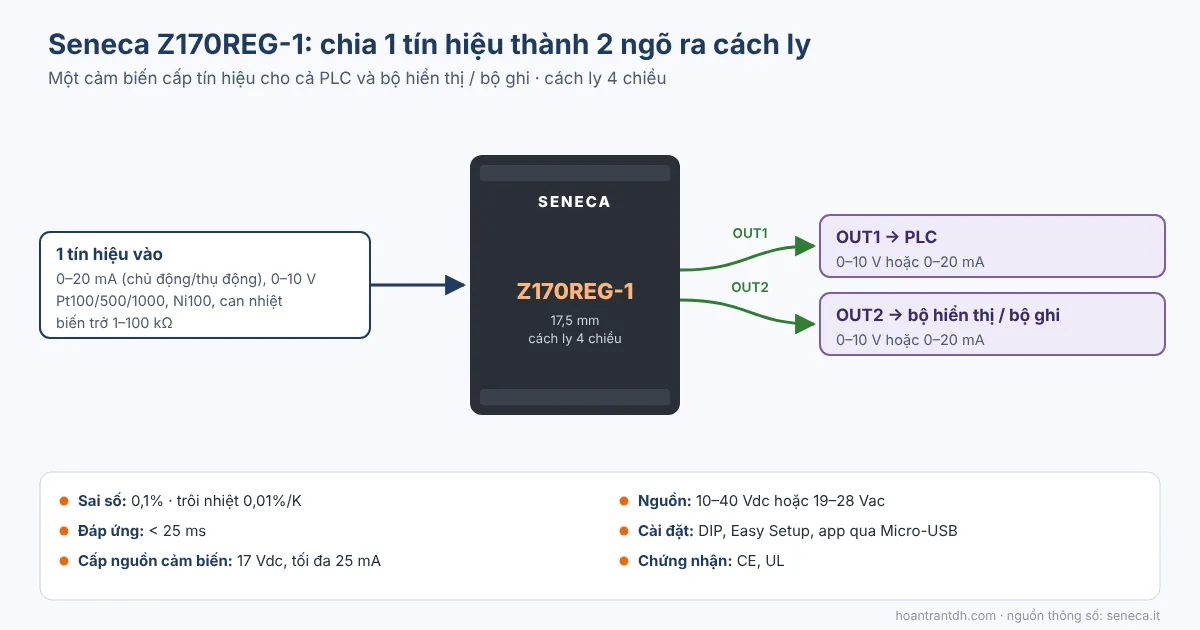

Một tín hiệu, hai nơi nhận – không nhiễu, không quá tải vòng
Mục lục
Các tình huống cần chia tín hiệu 4–20 mA thường gặp:
- PLC + bộ hiển thị tại chỗ: vận hành viên xem số đo ngay tại máy, PLC dùng cùng tín hiệu để điều khiển.
- Điều khiển + giám sát độc lập: tín hiệu lưu lượng, áp suất gửi cho cả PLC dây chuyền và hệ SCADA/BMS của nhà máy.
- Hai hệ thống của hai nhà thầu: mỗi bên nhận một ngõ ra riêng, cách ly hoàn toàn – một bên đấu sai hay chạm đất không ảnh hưởng bên kia.
- Đổi chuẩn tín hiệu: OUT1 xuất 0–20 mA cho PLC, OUT2 xuất 0–10 V cho biến tần hoặc bộ điều khiển chỉ có ngõ vào áp.
Vì cả hai ngõ ra đều cách ly với nhau và với ngõ vào, Z170REG-1 phá vỡ mọi vòng đất giữa các thiết bị nhận. Thời gian đáp ứng dưới 25 ms (chu kỳ lấy mẫu chỉnh được 5–20 ms) nên dùng được cả cho vòng điều khiển.
Cần chia tín hiệu cho nhiều thiết bị?
Gửi loại tín hiệu nguồn và ngõ vào của từng thiết bị nhận – kỹ sư HOANTRANTDH đề xuất cấu hình Z170REG-1.
Đấu dây và cài đặt Z170REG-1
- Ngõ vào dòng từ transmitter 2 dây: Z170REG-1 cấp nguồn 17 Vdc (tối đa 25 mA) cho transmitter – không cần nguồn ngoài hiện trường.
- Ngõ vào từ thiết bị có nguồn riêng (lưu lượng kế, bộ điều khiển): dùng ngõ vào thụ động.
- Ngõ vào nhiệt độ trực tiếp: Z170REG-1 đọc thẳng can nhiệt hoặc Pt100 và xuất hai tín hiệu analog – vừa chuyển đổi vừa chia.
- Mỗi ngõ ra chọn 0–10 V hoặc 0–20 mA, chủ động (Z170REG-1 cấp nguồn) hoặc thụ động (thiết bị nhận cấp nguồn).
Cài đặt bằng DIP switch cho cấu hình cơ bản, hoặc phần mềm Easy Setup / ứng dụng điện thoại qua cổng Micro-USB mặt trước khi cần chỉnh chi tiết. Nguồn cấp 10–40 Vdc hoặc 19–28 Vac nên dùng được cả trong tủ chỉ có nguồn 24 Vac.
Về tín hiệu 4–20 mA: thang dòng của Z170REG-1 là 0–20 mA, tín hiệu 4–20 mA nằm trong thang này. Khi đặt hàng, hãy cho kỹ sư biết dải tín hiệu thực tế của từng ngõ để được cấu hình đúng điểm đầu – cuối.
Cần Z170REG-1 cấu hình sẵn?
Nhắn loại ngõ vào và hai loại ngõ ra – chúng tôi cài đặt trước khi giao.
Thông số kỹ thuật Seneca Z170REG-1
| Thông số | Giá trị |
|---|---|
| Ngõ vào | 0–20 mA chủ động/thụ động · 0–10 V · chiết áp 1–100 kΩ |
| Ngõ vào nhiệt độ | Can nhiệt J, K, R, S, T, B, E, N · Pt100, Pt500, Pt1000, Ni100 |
| Cấp nguồn cảm biến | 17 Vdc, tối đa 25 mA |
| Ngõ ra | 2 ngõ độc lập: 0–10 V hoặc 0–20 mA, chủ động/thụ động · 14 bit |
| Sai số · trôi nhiệt | 0,1% · 0,01%/K |
| Thời gian đáp ứng | < 25 ms; lấy mẫu 5–20 ms (chỉnh được) |
| Cách ly | 4 chiều ngõ vào / nguồn / OUT1 / OUT2, 1,5 kVac |
| Nguồn | 10–40 Vdc hoặc 19–28 Vac, 0,5–2 W |
| Cài đặt | DIP switch, Easy Setup (PC), app Easy Setup, Micro-USB |
| Vỏ | 17,5 mm, DIN rail 35 mm, IP20 |
| Nhiệt độ làm việc | −10 … +60 °C |
| Tiêu chuẩn | CE (EN 61000-6-2/-4, EN 61010-1), UL |
Z170REG-1 hay bộ cách ly 1 kênh?
Chỉ cần cách ly 1 tín hiệu cho 1 thiết bị nhận, bộ 6,2 mm K109S gọn và kinh tế hơn. Cần thêm relay cảnh báo, chọn Z109REG2-1. Khi cần chia và cách ly hai thiết bị nhận, Z170REG-1 là lựa chọn đúng. Tổng quan về cách ly tín hiệu xem bài bộ cách ly tín hiệu 4–20 mA.
Vì sao mua Seneca Z170REG-1 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca Z170REG-1
Z170REG-1 chia được tín hiệu 4–20 mA cho 2 thiết bị không?
Được. Z170REG-1 nhận một tín hiệu và xuất hai ngõ ra analog độc lập, cách ly với nhau và với ngõ vào; tín hiệu 4–20 mA nằm trong thang 0–20 mA của thiết bị.
Hai ngõ ra của Z170REG-1 có khác loại được không?
Được. Mỗi ngõ ra chọn riêng 0–10 V hoặc 0–20 mA, chủ động hoặc thụ động.
Z170REG-1 có Modbus hay màn hình không?
Không. Z170REG-1 là bộ chia và cách ly tín hiệu analog, không có cổng truyền thông và không có màn hình.
Z170REG-1 có cấp nguồn cho transmitter 2 dây không?
Có, nguồn 17 Vdc, tối đa 25 mA.
Hỏi giá Seneca Z170REG-1
Nhắn số lượng và cấu hình ngõ vào/ra – nhận báo giá và datasheet.
Cần báo giá hoặc tư vấn kỹ thuật?
Để lại thông tin, kỹ sư HOANTRANTDH sẽ liên hệ trong giờ làm việc.
