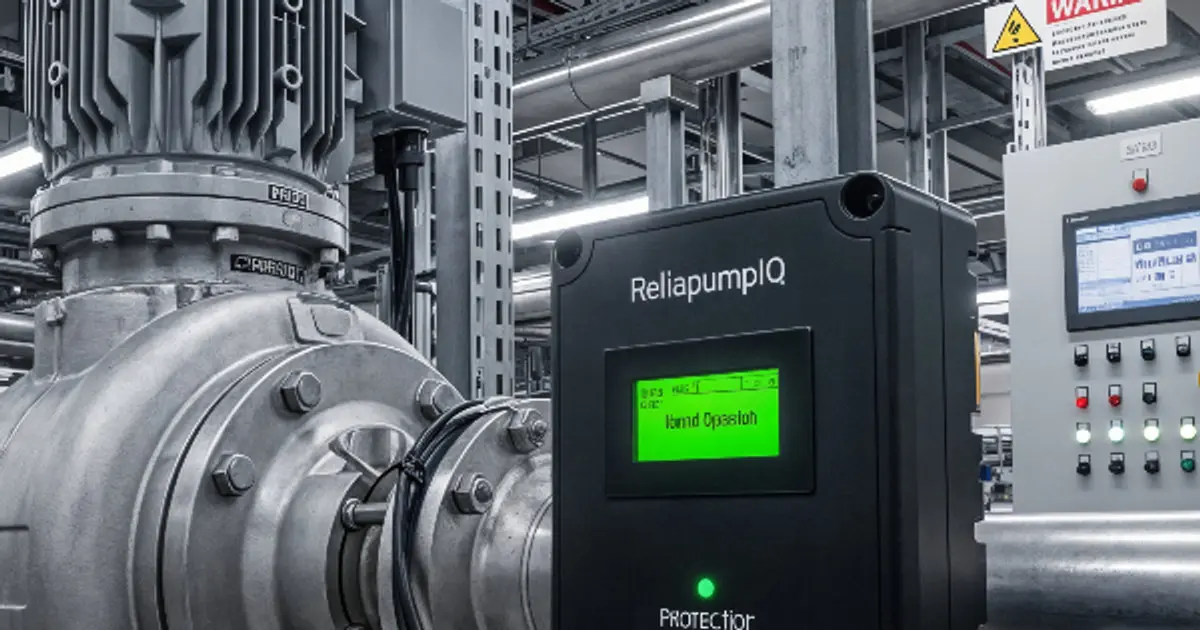

ReliaPump™ – điều khiển thông minh cho bơm chạy biến tần, chống hỏng phớt và tiết kiệm điện

ReliaPump dùng chính dữ liệu biến tần (tốc độ, dòng điện, mô-men, công suất) để biết bơm đang làm việc ở đâu trên đường cong đặc tính, bảo vệ bơm khỏi chạy khô, đóng van đầu đẩy (dead-head), chạy quá lưu lượng (run-out), và cân bằng tải cho trạm nhiều bơm – không cần thêm lưu lượng kế hay cảm biến áp suất.

• Chống chạy khô
• Chống dead-head
• Chống run-out
• Cân bằng lưu lượng
• Tiết kiệm điện

Gửi dữ liệu trạm bơmTải catalogue (PDF)

Vì sao bơm hỏng phớt, hỏng ổ bi lặp đi lặp lại?

Mỗi bơm ly tâm được thiết kế để làm việc quanh điểm hiệu suất tốt nhất (BEP). Tiêu chuẩn ANSI/HI 9.6.3 khuyến nghị vùng làm việc ưu tiên (POR) thường khoảng 70–120% lưu lượng BEP. Ra ngoài vùng này, lực hướng kính lên trục tăng, trục bị võng, phớt và ổ bi chịu tải lệch – và bơm hỏng sớm dù được bảo dưỡng đúng lịch.

Thay phớt “cùng loại” không giải quyết được những nguyên nhân này. Cần một bộ điều khiển biết bơm đang ở đâu trên đường cong và giữ nó trong vùng an toàn – đó là việc của ReliaPump.

Biến tần là “cảm biến” có sẵn

Với bơm ly tâm, quan hệ giữa tốc độ, công suất và điểm làm việc tuân theo các định luật tương tự: lưu lượng tỷ lệ với tốc độ (Q ∝ n), cột áp tỷ lệ với bình phương tốc độ (H ∝ n²), công suất tỷ lệ với lập phương tốc độ (P ∝ n³). Biến tần đã biết tốc độ và công suất/mô-men thực tế; kết hợp với đường cong của chính bơm đó, có thể suy ra lưu lượng và cột áp gần đúng – đây là nền tảng của điều khiển “không cảm biến” (sensorless).

Định luật lập phương cũng giải thích vì sao biến tần tiết kiệm điện: giảm tốc độ 20% thì công suất trục lý thuyết chỉ còn khoảng 0,8³ ≈ 51%. Thực tế mức tiết kiệm nhỏ hơn khi hệ thống có cột áp tĩnh lớn, nên cần tối ưu theo đường cong hệ thống thật chứ không chỉ hạ tốc độ.

ReliaPump hoạt động thế nào

1. Đọc dữ liệu biến tầnTốc độ, dòng, mô-men, công suất – qua giao tiếp sẵn có của biến tần hoặc tủ điều khiển.
2. Xác định điểm làm việcMô hình bơm số so sánh dữ liệu đo với đường cong bơm để biết bơm đang ở đâu so với BEP.
3. Bảo vệ và tối ưu tốc độPhát hiện chạy khô, dead-head, run-out và phản ứng đúng lúc; tối ưu tốc độ theo yêu cầu thật của hệ thống.
4. Phối hợp nhiều bơm, báo cáoCân bằng lưu lượng giữa các bơm song song, giảm số bơm phải chạy; dữ liệu đưa lên đám mây cho phân tích độ tin cậy, năng lượng.

Các mô-đun ReliaPump

Vì sao cân bằng tốc độ chưa đủ cho bơm chạy song song?

Trong trạm nhiều bơm, cách thường làm là cho các bơm chạy cùng tốc độ. Nhưng bơm cũ đã mòn vòng làm kín có đường cong thấp hơn bơm mới: cùng tốc độ, bơm mới “gánh” phần lớn lưu lượng còn bơm cũ có thể bị đẩy về gần dead-head – nóng lên, hỏng phớt, trong khi bảng điều khiển vẫn báo mọi bơm đang chạy bình thường. ReliapumpSync cân bằng theo lưu lượng của từng bơm, tự bù mức mài mòn, và quyết định số bơm chạy tối ưu cho từng mức nhu cầu.

Thiết bị và ngành thường dùng

Bơm chạy biến tần, trạm nhiều bơm song song, bơm cấp nước lò hơi, bơm chuyển tải kho cảng, bơm phun dập bụi, trạm bơm cấp 1 – cấp 2, bơm cao áp RO, bơm quy trình hóa dầu, bơm địa nhiệt.

Kết quả thực tế

Câu hỏi thường gặp về ReliaPump
