i-ALERT® – cảm biến rung không dây giám sát bơm, động cơ, quạt 24/7

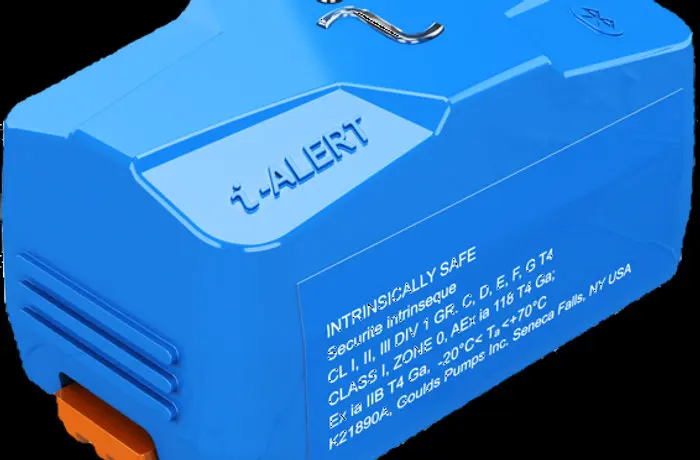

Cảm biến i-ALERT đo rung 3 trục, nhiệt độ bề mặt và giờ chạy, gắn lên ổ bi bằng đế nam châm trong vài phút, không kéo cáp, không dừng máy. Dữ liệu đưa lên nền tảng i-ALERT AI để học đường nền của từng máy và cảnh báo sớm khi có dấu hiệu bất thường – kỹ sư PlusSmart chẩn đoán nguyên nhân bằng phổ FFT từ xa.
- Rung 3 trục
- Nhiệt độ
- Giờ chạy
- Không dây, dùng pin
- i-ALERT AI
Vì sao đo rung là cách giám sát phổ biến nhất?
Hầu hết lỗi cơ khí của máy quay – mất cân bằng, lệch trục, lỏng chân đế, mòn ổ bi, xâm thực – đều làm thay đổi lực động tác dụng lên ổ đỡ, và lực đó biểu hiện thành rung. Rung thay đổi sớm hơn nhiều so với nhiệt độ hay tiếng ồn: khi ổ bi đã nóng và kêu, thường chỉ còn vài ngày đến vài tuần trước khi hỏng; còn xu hướng rung có thể báo trước nhiều tuần đến vài tháng.
Đo rung bằng máy cầm tay theo tuyến (route) mỗi tháng một lần dễ bỏ lỡ lỗi phát triển nhanh và tốn công người đi đo. Cảm biến không dây như i-ALERT đo liên tục, tự động, nên thấy được cả những thay đổi xảy ra giữa hai lần đi tuần và các sự kiện ngắn như khởi động, chuyển chế độ vận hành.
Đọc mức rung: tiêu chuẩn ISO 10816-3 / ISO 20816-3
Với máy công nghiệp, mức rung thường được đánh giá bằng vận tốc rung hiệu dụng (mm/s RMS) đo trên vỏ ổ đỡ, dải tần 10–1000 Hz. Tiêu chuẩn ISO 10816-3 (nay là ISO 20816-3) chia mức rung thành 4 vùng:
| Nhóm máy (ISO 10816-3) | Nền móng | A/B – mới lắp, tốt | B/C – giới hạn chạy lâu dài | C/D – nguy hiểm, cần dừng |
|---|---|---|---|---|
| Nhóm 2: 15–300 kW | Cứng | 1,4 mm/s | 2,8 mm/s | 4,5 mm/s |
| Nhóm 2: 15–300 kW | Mềm | 2,3 mm/s | 4,5 mm/s | 7,1 mm/s |
| Nhóm 1: trên 300 kW | Cứng | 2,3 mm/s | 4,5 mm/s | 7,1 mm/s |
| Nhóm 1: trên 300 kW | Mềm | 3,5 mm/s | 7,1 mm/s | 11,0 mm/s |
Ngưỡng tuyệt đối chỉ là điểm xuất phát. Quan trọng hơn là xu hướng so với đường nền của chính máy đó: một bơm thường chạy 1,5 mm/s mà tăng lên 3 mm/s trong hai tuần là tín hiệu đáng lo, dù vẫn dưới ngưỡng C/D. Nền tảng i-ALERT AI học đường nền riêng cho từng máy và cảnh báo theo cả ngưỡng lẫn tốc độ thay đổi.
Mỗi lỗi một “chữ ký” rung
Khi mức rung tăng, kỹ sư phân tích phổ tần số (FFT) để biết nguyên nhân. Một số dấu hiệu điển hình (1× = tần số quay của trục):
| Lỗi | Dấu hiệu trên phổ rung | Hướng xử lý |
|---|---|---|
| Mất cân bằng | Đỉnh 1× nổi trội theo hướng kính, pha ổn định | Cân bằng động cánh quạt, cánh bơm; vệ sinh bám bẩn |
| Lệch trục (misalignment) | 1× và 2× cao, rung dọc trục lớn | Cân chỉnh trục bằng laser, kiểm tra ứng suất đường ống |
| Lỏng cơ khí, chân mềm (soft foot) | Nhiều hài 1×, 2×, 3×… đôi khi có ½× | Siết bulông, kiểm tra chân đế, nền móng |
| Hỏng ổ bi | Tần số lỗi vòng ngoài, vòng trong, bi (không phải bội số nguyên của 1×), gia tốc tần số cao tăng | Lên kế hoạch thay ổ bi, kiểm tra bôi trơn |
| Xâm thực bơm | Rung dải rộng tần số cao, ngẫu nhiên | Kiểm tra NPSH, mức bể hút, điểm làm việc bơm |
| Bơm chạy xa điểm hiệu suất tốt nhất | Tần số cánh (số cánh × 1×) tăng, dao động thủy lực | Chỉnh điểm làm việc, xem xét ReliaPump |
i-ALERT hoạt động thế nào
- Gắn cảm biến lên ổ biĐế nam châm trên bề mặt kim loại phẳng, gần vùng chịu tải của ổ đỡ – không cần khoan, không kéo cáp.
- Đo rung, nhiệt 24/7Rung 3 trục, nhiệt độ bề mặt và trạng thái chạy/dừng được ghi liên tục; pin cấp nguồn cho cảm biến.
- Đám mây học đường nềnDữ liệu gửi về gateway hoặc điện thoại rồi lên nền tảng i-ALERT AI; hệ thống học hành vi bình thường của từng máy.
- Báo động và xếp ưu tiênCảnh báo theo ngưỡng và xu hướng; kỹ sư PlusSmart chẩn đoán FFT từ xa và đề xuất việc cần làm.
i-ALERT gồm những gì

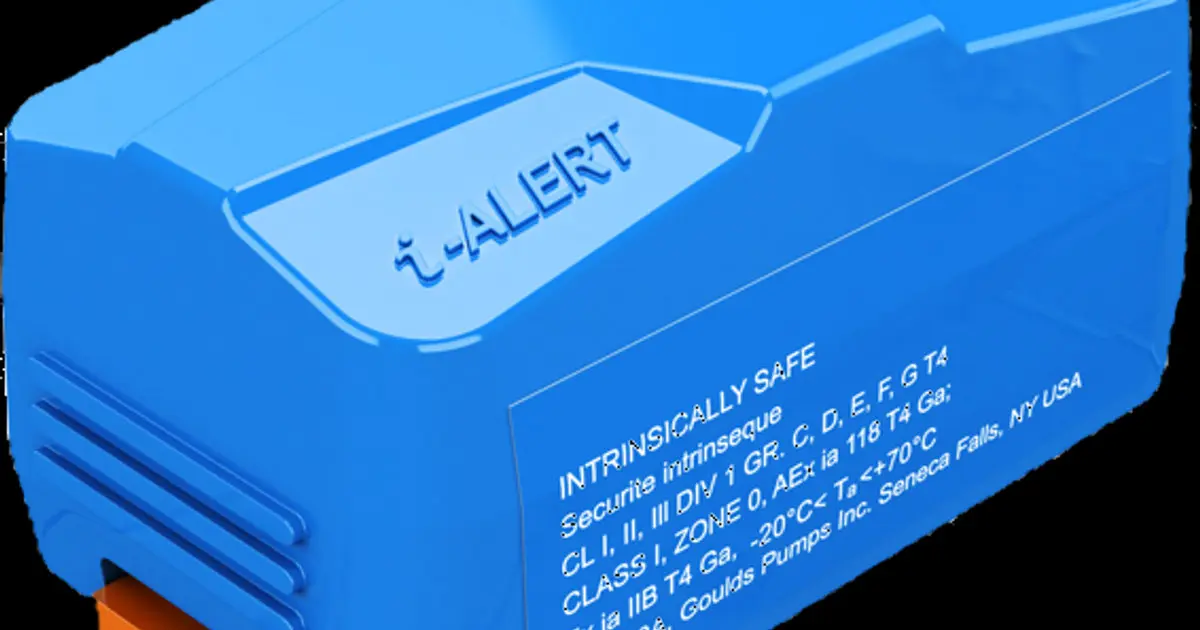

Cảm biến i-ALERT
- Đo rung, nhiệt độ, giờ chạy
- Gắn nam châm, lắp trong vài phút
- Bền với môi trường công nghiệp bụi, ẩm
- Dùng cho bơm, động cơ, quạt, hộp số, máy nén
Nền tảng i-ALERT AI
- Học đường nền cho từng máy
- Cảnh báo theo ngưỡng và theo xu hướng
- Một màn hình cho nhiều nhà máy, nhiều quốc gia
- Báo cáo cho lãnh đạo, tích hợp CMMS
Powered by PlusSmart
- Quản lý cảnh báo nâng cao, giảm báo giả
- Chẩn đoán FFT từ xa bởi kỹ sư
- Tính ROI và báo cáo định kỳ
- Kết hợp dữ liệu dầu, điện, biến tần
Gắn cảm biến ở đâu để đo đúng?
- Gần ổ đỡ, trên vùng chịu tải: càng xa ổ đỡ, tín hiệu càng bị suy giảm qua vỏ máy; không gắn lên nắp quạt, tấm che mỏng.
- Bề mặt phẳng, sạch sơn bong: đế nam châm cần tiếp xúc chắc để truyền rung tần số cao; nếu bề mặt cong hoặc không nhiễm từ, dùng đế dán hoặc vít chuyên dụng.
- Cố định một vị trí: để so sánh xu hướng, đánh dấu vị trí và hướng lắp; không di chuyển cảm biến giữa các máy.
- Bơm ly tâm điển hình: một điểm phía động cơ (DE) và một điểm phía bơm gần ổ đỡ – đủ để phân biệt lỗi phía động cơ hay phía bơm.
Thiết bị và ngành thường dùng

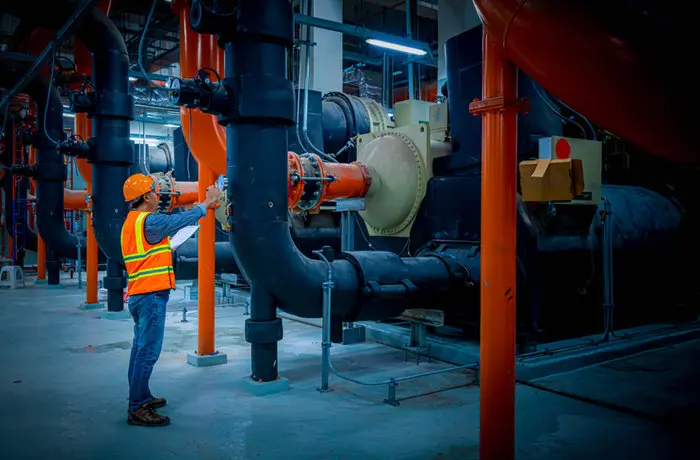

Bơm ly tâm, động cơ điện, quạt công nghiệp, hộp số, máy nén, máy thổi khí – tại trạm bơm cấp nước, xử lý nước thải, nhà máy nhiệt điện, lọc hóa dầu, xi măng, thép, giấy, thực phẩm.
Kết quả thực tế
Nhìn lại bảng ISO ở trên: 25 mm/s nằm sâu trong vùng D – máy đang tự phá hủy ổ bi và khớp nối; sau cân chỉnh dưới 3 mm/s là về vùng chạy lâu dài.
Câu hỏi thường gặp về i-ALERT
i-ALERT có cần kéo cáp hay cấp nguồn không?
Không. Cảm biến không dây, dùng pin, gắn bằng đế nam châm. Không cần dừng máy để lắp.
Máy chạy trong môi trường bụi, ẩm, ngoài trời có dùng được không?
Được. i-ALERT được thiết kế cho thiết bị quay công nghiệp và đang chạy ở hàng nghìn nhà máy, kể cả khai khoáng và dầu khí. Với khu vực nguy hiểm cháy nổ, cần xác nhận phiên bản và chứng nhận Ex phù hợp trước khi lắp.
Bao nhiêu máy thì nên bắt đầu?
Thường 5–10 máy quan trọng nhất hoặc hay hỏng nhất, chạy demo vài tuần rồi mở rộng.
Cảm biến rung không dây khác gì máy đo rung cầm tay?
Máy cầm tay cho dữ liệu chi tiết tại một thời điểm, phụ thuộc người đi đo theo lịch. Cảm biến không dây đo tự động, liên tục, nên bắt được lỗi phát triển nhanh và cho xu hướng đầy đủ; hai cách có thể kết hợp – cảm biến cảnh báo, máy cầm tay đo chi tiết khi cần.
Ngưỡng rung bao nhiêu thì phải dừng máy?
Theo ISO 10816-3, máy 15–300 kW trên nền cứng vượt khoảng 4,5 mm/s RMS là vùng nguy hiểm. Tuy nhiên quyết định nên dựa vào xu hướng và phổ rung: mức thấp nhưng tăng nhanh có thể nguy hiểm hơn mức cao nhưng ổn định.
Kết hợp với

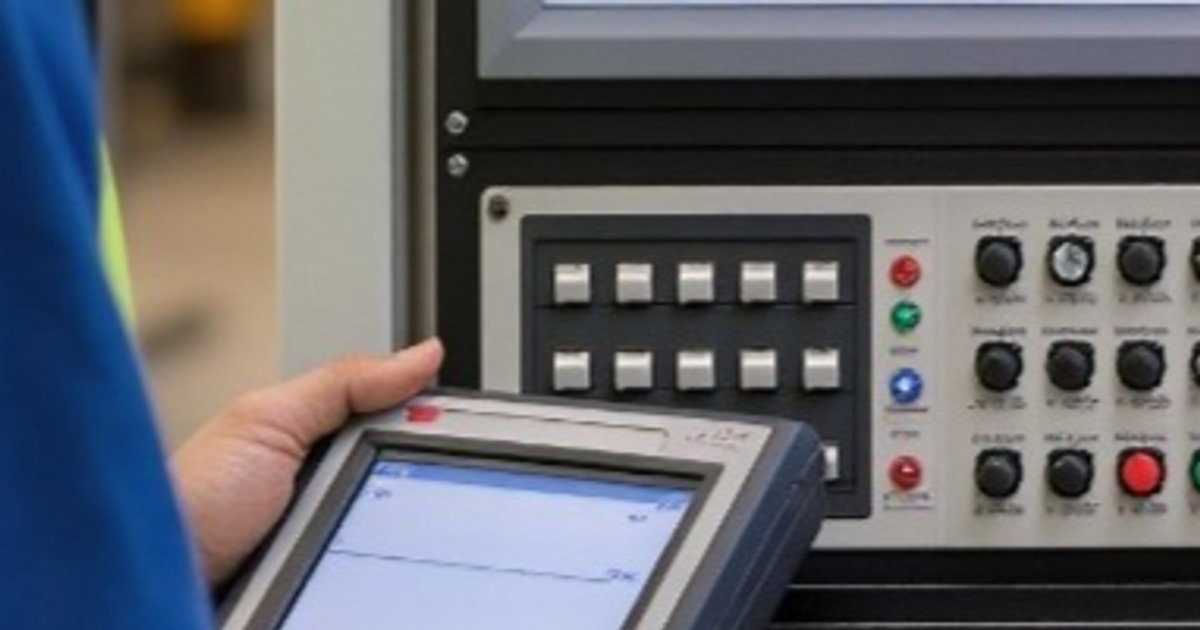

- ElectroSine – phân tích chữ ký điện cho động cơ ở xa, khó gắn cảm biến
- Poseidon Trident™ – giám sát dầu và mạt kim loại cho hộp số
- PlusSmart Analytics – xếp hạng toàn bộ bơm từ dữ liệu sẵn có
- Kiến thức: tự động hóa trạm bơm nước thải, tự động hóa trạm bơm cấp nước
Nhà máy có bơm hay hỏng lặp lại? Đặt lịch demo i-ALERT
Kỹ sư khảo sát ngắn để chọn 5–10 máy đầu tiên; anh/chị tự thu dữ liệu trong vài tuần, PlusSmart phân tích và gửi báo cáo – thấy giá trị trước khi quyết định mở rộng. Báo giá do PlusSmart Technology xác nhận trực tiếp.
