ElectroSine ESine3 / ESine4 – chẩn đoán động cơ và bơm qua chữ ký điện, ngay tại tủ MCC
Mọi trục trặc cơ khí và điện của động cơ cùng máy nó kéo đều để lại dấu vết trong dòng điện và điện áp. ESine đo tín hiệu đó với độ phân giải cao tại tủ điện, áp dụng máy học để nhận ra lỗi đang hình thành ở rotor, stator, ổ bi, khớp nối, hộp số và tải bơm – không cần gắn cảm biến lên máy.
- Phân tích chữ ký điện (ESA)
- Đo tại tủ MCC
- Rotor · Stator · Ổ bi
- Chất lượng điện
Phân tích chữ ký điện (ESA, MCSA) là gì?
Động cơ cảm ứng vừa là máy điện vừa là “cảm biến”: khi tải hoặc khe hở không khí giữa rotor và stator thay đổi theo chu kỳ (do lỗi cơ khí hay điện), từ trường thay đổi theo, và dòng điện stator bị điều biến. Trên phổ dòng điện, các điều biến đó hiện thành những đỉnh phụ (sideband) quanh tần số lưới 50 Hz tại những tần số đặc trưng cho từng loại lỗi. Phân tích dòng điện động cơ (MCSA) – mở rộng thành phân tích chữ ký điện (ESA) khi kết hợp cả điện áp – đọc các đỉnh này để chẩn đoán.
Ví dụ kinh điển: thanh rotor nứt hoặc gãy tạo ra hai đỉnh phụ tại f × (1 ± 2s), với f là tần số nguồn và s là độ trượt. Động cơ 4 cực 50 Hz quay 1.470 vòng/phút có độ trượt s = (1.500 − 1.470)/1.500 = 0,02, nên đỉnh phụ nằm ở 48 Hz và 52 Hz. Biên độ đỉnh phụ so với đỉnh 50 Hz (tính bằng dB) cho biết mức độ nghiêm trọng – một lỗi mà đo rung thông thường rất khó thấy.
Các nhóm lỗi ESine phát hiện được
| Nhóm | Lỗi cụ thể |
|---|---|
| Rotor | Thanh rotor nứt/gãy, vòng ngắn mạch, lệch tâm khe hở tĩnh/động/hỗn hợp |
| Stator | Ngắn mạch giữa các vòng dây, suy giảm cách điện, ngắn mạch cuộn – cuộn |

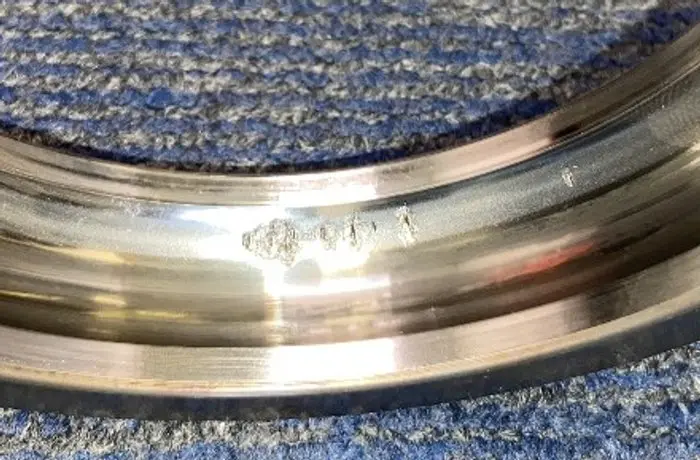

| Ổ bi | Hỏng vòng ngoài (DE/NDE), vòng trong, bi; bôi trơn kém |
| Cơ khí | Lệch trục/khớp nối, mất cân bằng, lỏng, lỗi ăn khớp răng, gãy răng, mòn khớp nối, căng đai |
| Tải | Bơm xâm thực, bất thường cánh quạt, mô-men dao động, quá tải, chạy không tải |
| Nguồn | Hài điện áp, lệch tần số, hài từ biến tần, hệ số công suất, sụt/vọt áp, tiếp xúc kém |
Lệch áp 3 pha – kẻ thù thầm lặng của động cơ
Chỉ vài phần trăm lệch điện áp giữa ba pha đã sinh ra thành phần thứ tự nghịch, gây dòng lệch lớn hơn nhiều lần và làm nóng cuộn dây. Theo khuyến nghị NEMA MG-1, khi điện áp lệch, động cơ phải giảm tải (derating) theo hệ số xấp xỉ:
| Lệch điện áp | 1% | 2% | 3% | 4% | 5% |
|---|---|---|---|---|---|
| Hệ số tải cho phép | ≈ 0,98 | ≈ 0,95 | ≈ 0,88 | ≈ 0,82 | ≈ 0,75 |
Lệch trên 5% thường không khuyến nghị vận hành. ESine4 phân tích 3 pha đầy đủ: mất cân bằng áp và dòng, thành phần thứ tự nghịch, mất pha, công suất tác dụng – phản kháng thật và hệ số derating theo NEMA/IEC – nên vừa bảo vệ động cơ vừa chỉ ra lãng phí năng lượng.
ESA khác gì đo rung?
| Tiêu chí | Đo rung | Phân tích chữ ký điện (ESine) |
|---|---|---|
| Vị trí lắp | Trên vỏ ổ đỡ của máy | Tại tủ MCC, qua biến dòng và đo áp |
| Máy ở xa, bơm chìm, vùng Ex | Khó hoặc không lắp được | Đo được từ tủ điện |
| Lỗi rotor, stator, chất lượng điện | Hạn chế | Rất tốt |
| Lỗi cơ khí (ổ bi, lệch trục, cân bằng) | Rất tốt, định vị chính xác | Tốt, phát hiện được qua điều biến dòng |
| Thông tin năng lượng | Không | Có: công suất, hệ số công suất, hiệu suất |
Hai phương pháp bổ sung cho nhau: với động cơ khó tiếp cận, ESA là lựa chọn chính; với máy quan trọng dễ tiếp cận, kết hợp rung (i-ALERT) và điện cho bức tranh đầy đủ.
ESine3 và ESine4
ESine3 – giám sát ở quy mô

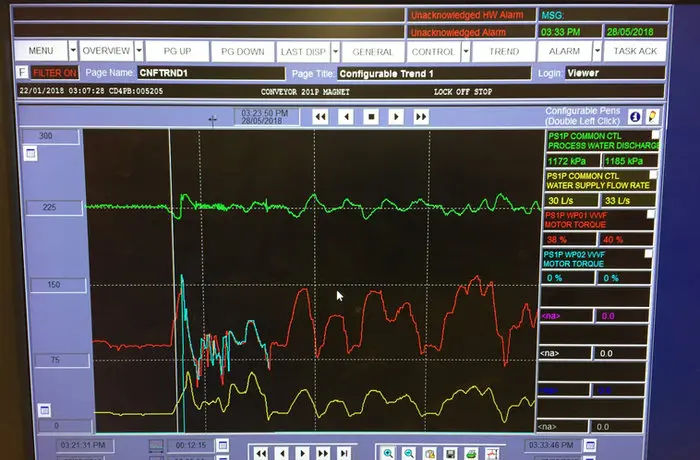

- Phân tích tín hiệu điện liên tục cho động cơ và thiết bị kéo
- Dùng dữ liệu dòng và áp để nhận ra lỗi cơ khí, điện đang hình thành
- Không cần cảm biến bổ sung trên máy
- Giảm độ phức tạp và chi phí lắp đặt
ESine4 – cho hệ thống phức tạp
- Dữ liệu dòng/áp độ phân giải cao, thời gian thực
- Phân tích 3 pha: mất cân bằng, thứ tự nghịch, mất pha, định vị lỗi pha – pha
- Công suất tác dụng/phản kháng thật, hệ số derating NEMA/IEC
- Thứ tự pha, chạm đất thứ tự không
Kỹ sư PlusSmart diễn giải
- Đo bộ dữ liệu nền (baseline) cho từng động cơ
- Biến kết quả thành việc cần làm
- Kết hợp với dữ liệu rung, dầu, biến tần
Thiết bị và ngành thường dùng

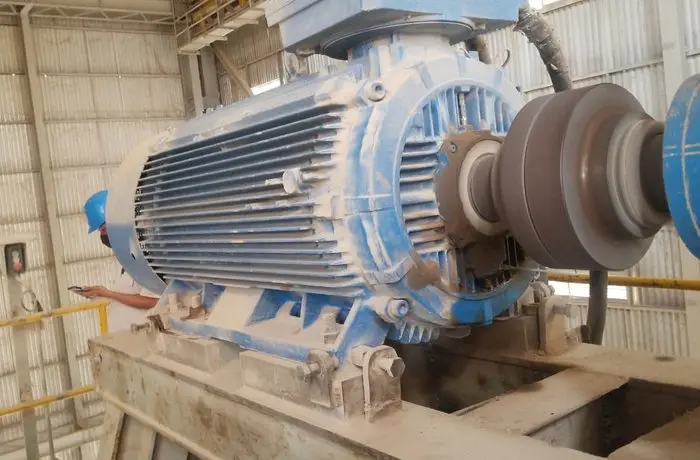

Động cơ trung thế, hạ thế; bơm chìm, bơm giếng; quạt lò, quạt ID/FD; máy nén; băng tải, máy nghiền; động cơ trong vùng Ex; động cơ trên cao, khó tiếp cận; nhà máy nhiều động cơ.
Câu hỏi thường gặp về ElectroSine
Động cơ chạy qua biến tần có đo được không?
Được. ESine phân tích cả hài do biến tần gây ra và tách chúng khỏi dấu hiệu lỗi cơ khí.
Khác gì đo rung?
Đo rung cần gắn cảm biến lên máy và chủ yếu thấy lỗi cơ khí. ESA đo tại tủ điện, thấy cả lỗi điện (cuộn dây, rotor, nguồn) lẫn cơ khí, và dùng được cho máy không thể tiếp cận.
Cần dừng máy để lắp không?
Lắp tại tủ MCC theo quy trình an toàn điện của nhà máy; nhiều trường hợp lắp trong lần bảo trì tủ định kỳ.
Bơm chìm, bơm giếng sâu có giám sát được không?
Đây là ứng dụng rất phù hợp của ESA: động cơ nằm dưới nước không thể gắn cảm biến rung, nhưng dòng điện của nó đi qua tủ điện trên mặt đất.
Kết hợp với

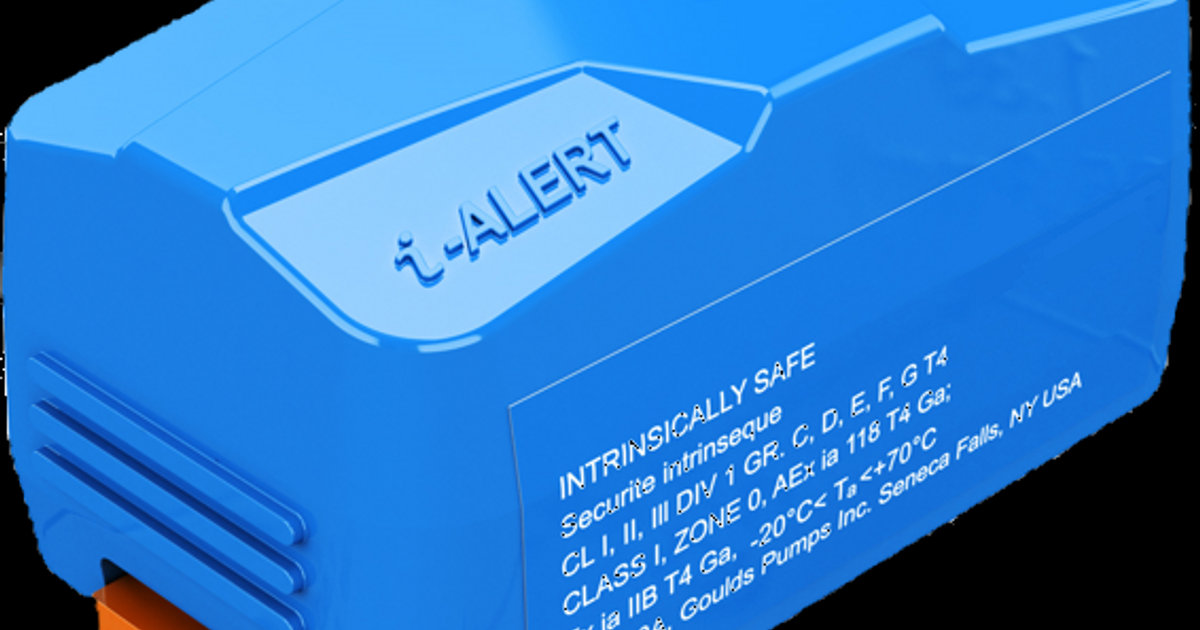

- i-ALERT® – cảm biến rung, nhiệt không dây
- ReliaPump™ – điều khiển bơm biến tần thông minh
- PlusSmart Analytics – phân tích dữ liệu do kỹ sư bơm dẫn dắt
Đánh giá động cơ tại tủ MCC – đo baseline
Đề cử các động cơ quan trọng hoặc khó tiếp cận. PlusSmart đánh giá ngay tại tủ MCC và đo bộ dữ liệu nền – có baseline rồi thì mọi thay đổi về sau đều nhìn thấy.
