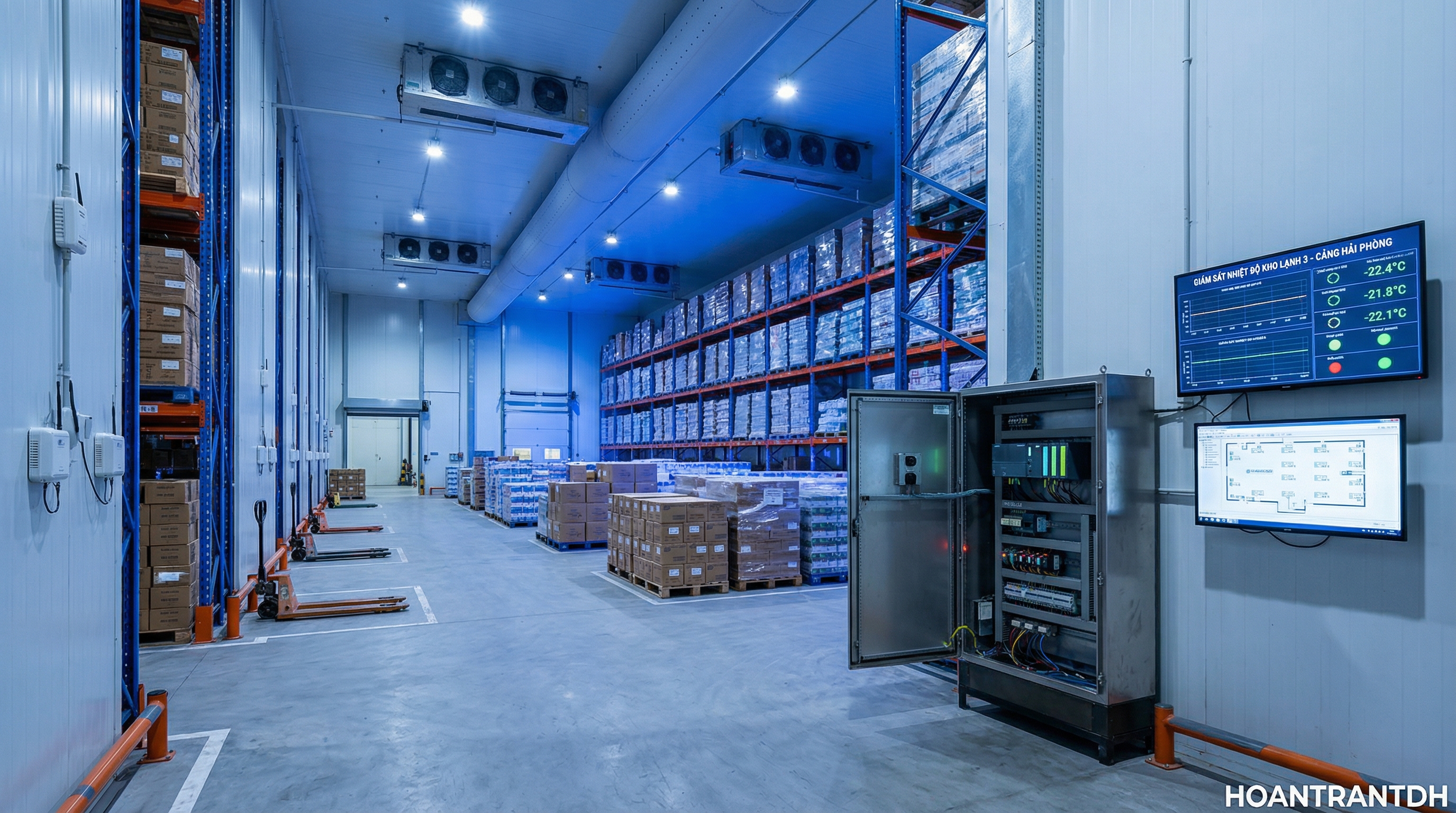

Khu cảng Hải Phòng có nhiều kho lạnh lớn phục vụ hàng thủy sản, thịt, rau quả xuất nhập khẩu và bãi container lạnh. Kho lạnh quy mô lớn gồm nhiều buồng, nhiều chế độ nhiệt độ, chạy liên tục, với hệ thống lạnh trung tâm. Bài này trình bày cách thiết kế hệ thống giám sát nhiệt độ kho lạnh cho kho quy mô lớn, dùng cảm biến công nghiệp như Pt100 của Anhui Tiankang: giám sát buồng lạnh, giám sát hệ thống lạnh, và những chi tiết lắp đặt đặc thù của kho lạnh.
Giám sát gì trong kho lạnh lớn
Mục lục
| Nhóm | Điểm đo | Mục đích |
|---|---|---|
| Buồng bảo quản | Nhiệt độ không khí tại điểm đại diện và điểm nóng nhất; độ ẩm với buồng mát | Chất lượng hàng, hồ sơ |
| Cửa buồng | Trạng thái đóng mở, thời gian mở | Phát hiện cửa không đóng, tổn thất lạnh |
| Dàn bay hơi | Nhiệt độ gió vào, ra; trạng thái xả đá | Phát hiện đóng băng dàn, xả đá không hiệu quả |
| Hệ thống lạnh trung tâm | Áp suất hút, đẩy; nhiệt độ dầu; trạng thái máy nén, bơm, quạt dàn ngưng | Phát hiện sự cố trước khi buồng ấm lên |
| Điện | Mất pha, điện năng tiêu thụ | Cảnh báo mất điện, quản lý năng lượng |
| An toàn môi chất lạnh | Cảm biến rò rỉ (ví dụ amoniac với hệ NH₃) | An toàn con người, theo quy định |
Giám sát hệ thống lạnh cho cảnh báo sớm hơn nhiều so với chỉ đo nhiệt độ buồng: máy nén dừng thì vài chục phút sau buồng mới ấm lên đáng kể, nhưng áp suất và trạng thái máy thay đổi ngay.
Cảm biến cho buồng lạnh

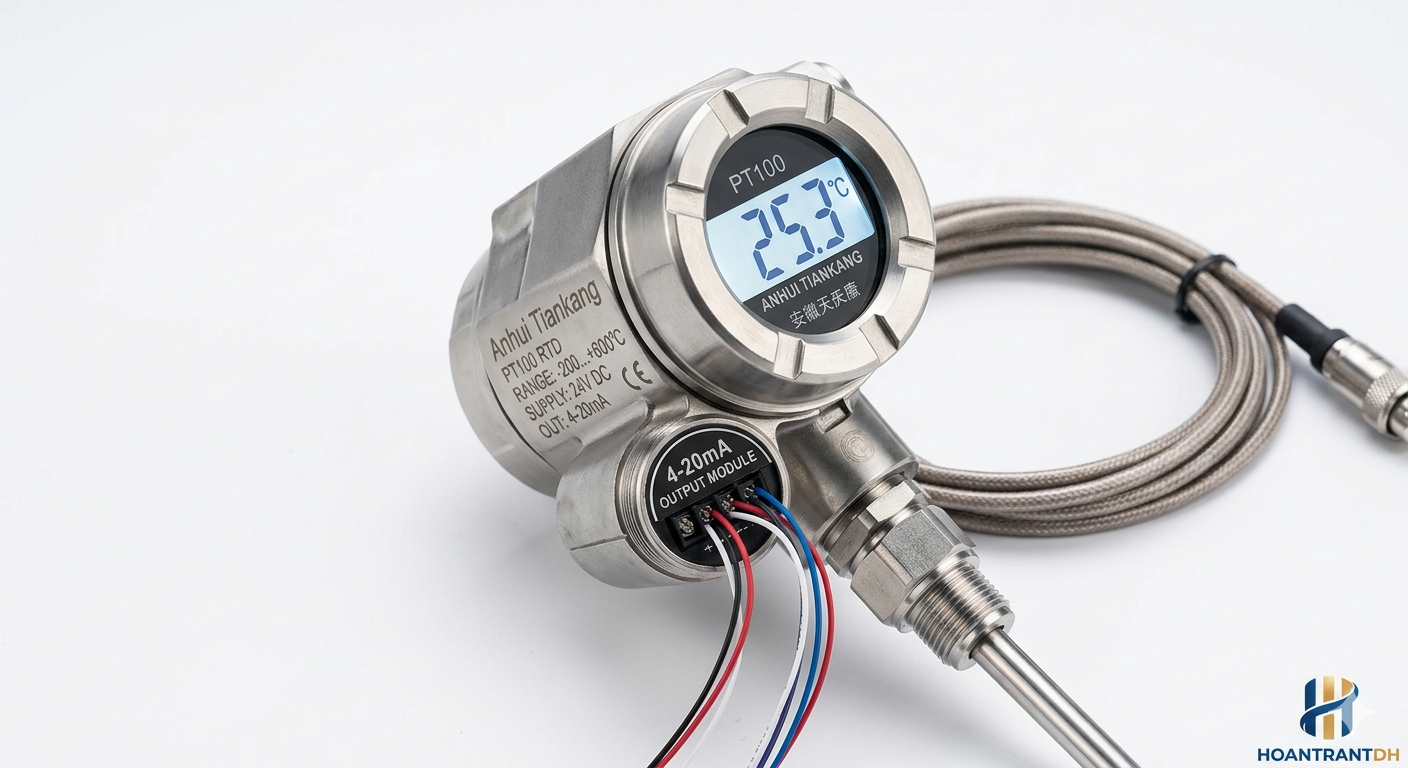

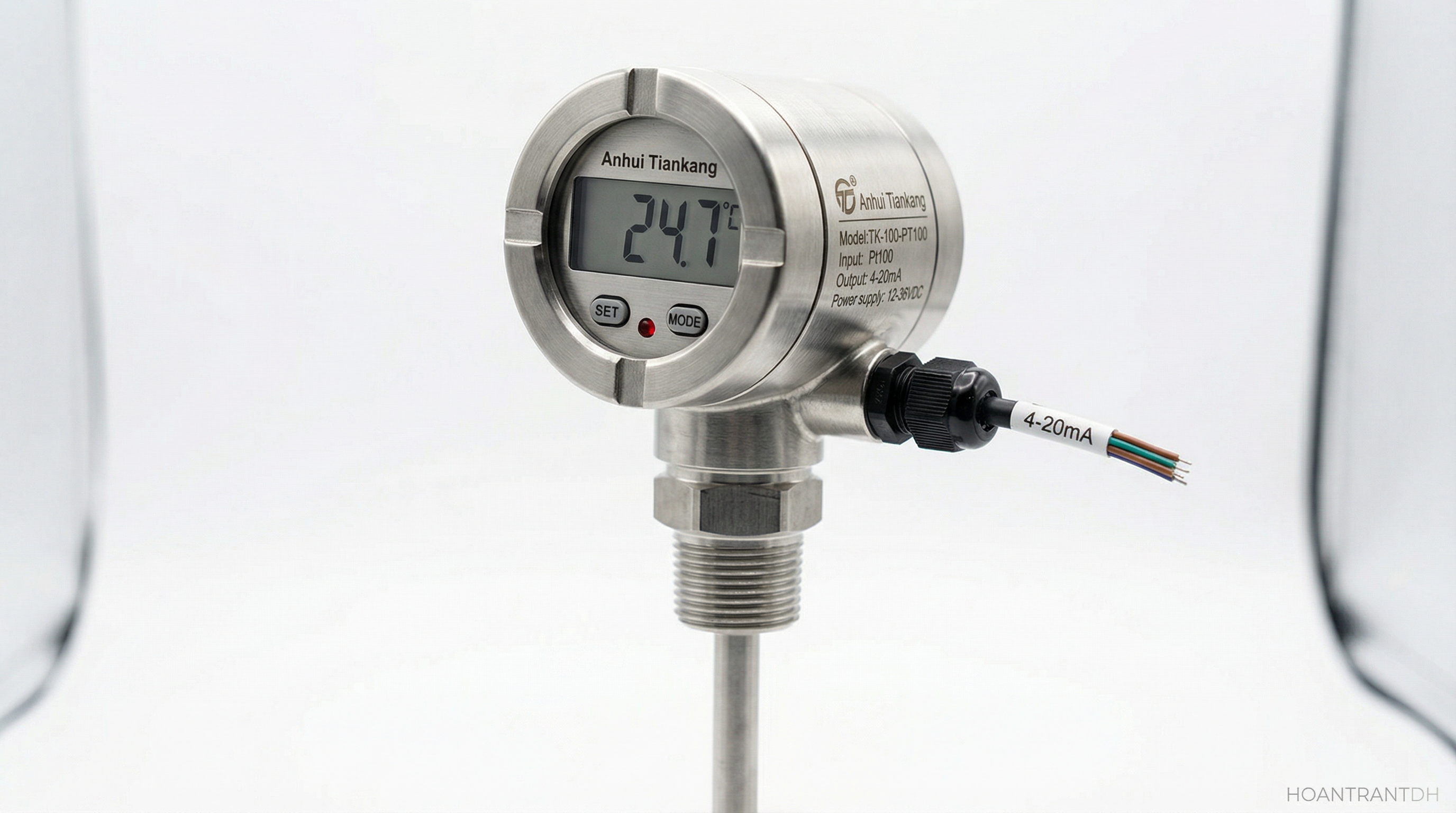

- Pt100 cho độ chính xác và ổn định ở vùng nhiệt độ âm; cấp chính xác phù hợp giới hạn kiểm soát.
- Cáp chịu lạnh (silicone, PUR), đầu dò và đầu cáp kín nước.
- Tín hiệu 4-20 mA qua transmitter, hoặc đưa trực tiếp vào module RTD; với khoảng cách xa trong kho lớn, 4-20 mA hoặc Modbus chống nhiễu tốt hơn.
Xem thêm cảm biến Pt100 WZP2-221.

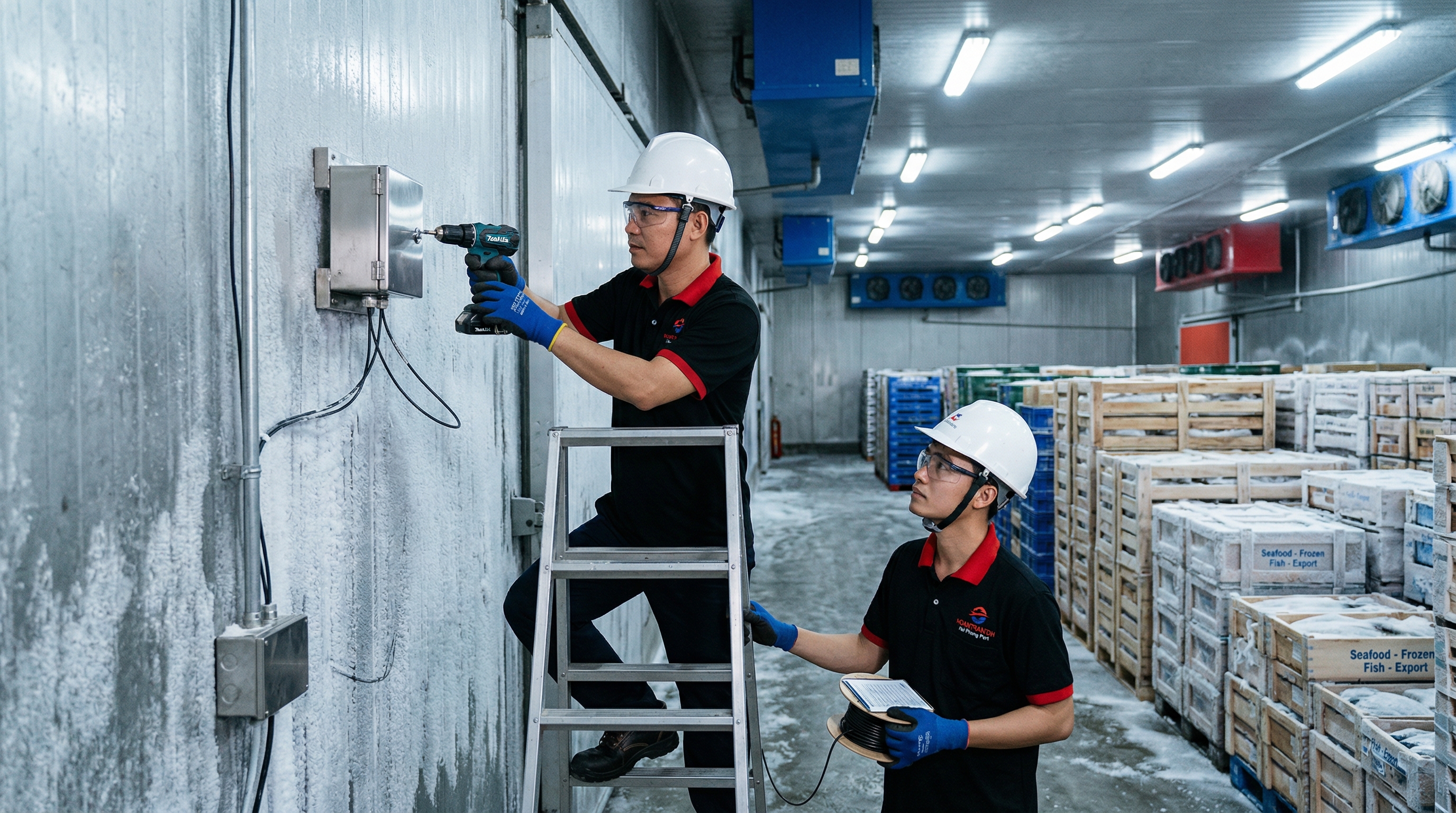

Lắp đặt đặc thù kho lạnh
- Xuyên vách panel: dùng ống luồn và bịt kín cả hai phía; lỗ hở làm ẩm lọt vào lớp cách nhiệt, đóng băng, hỏng panel theo thời gian.
- Hộp đấu dây đặt ngoài buồng nếu có thể; hộp trong buồng phải kín, có lỗ thoát nước ngưng.
- Vị trí cảm biến: theo kết quả khảo sát phân bố nhiệt; tránh luồng gió trực tiếp từ dàn lạnh, tránh khu vực xe nâng va đập.
- Kho cao nhiều tầng kệ: nhiệt độ phân tầng theo chiều cao; cân nhắc cảm biến ở nhiều độ cao.
Kiến trúc hệ thống

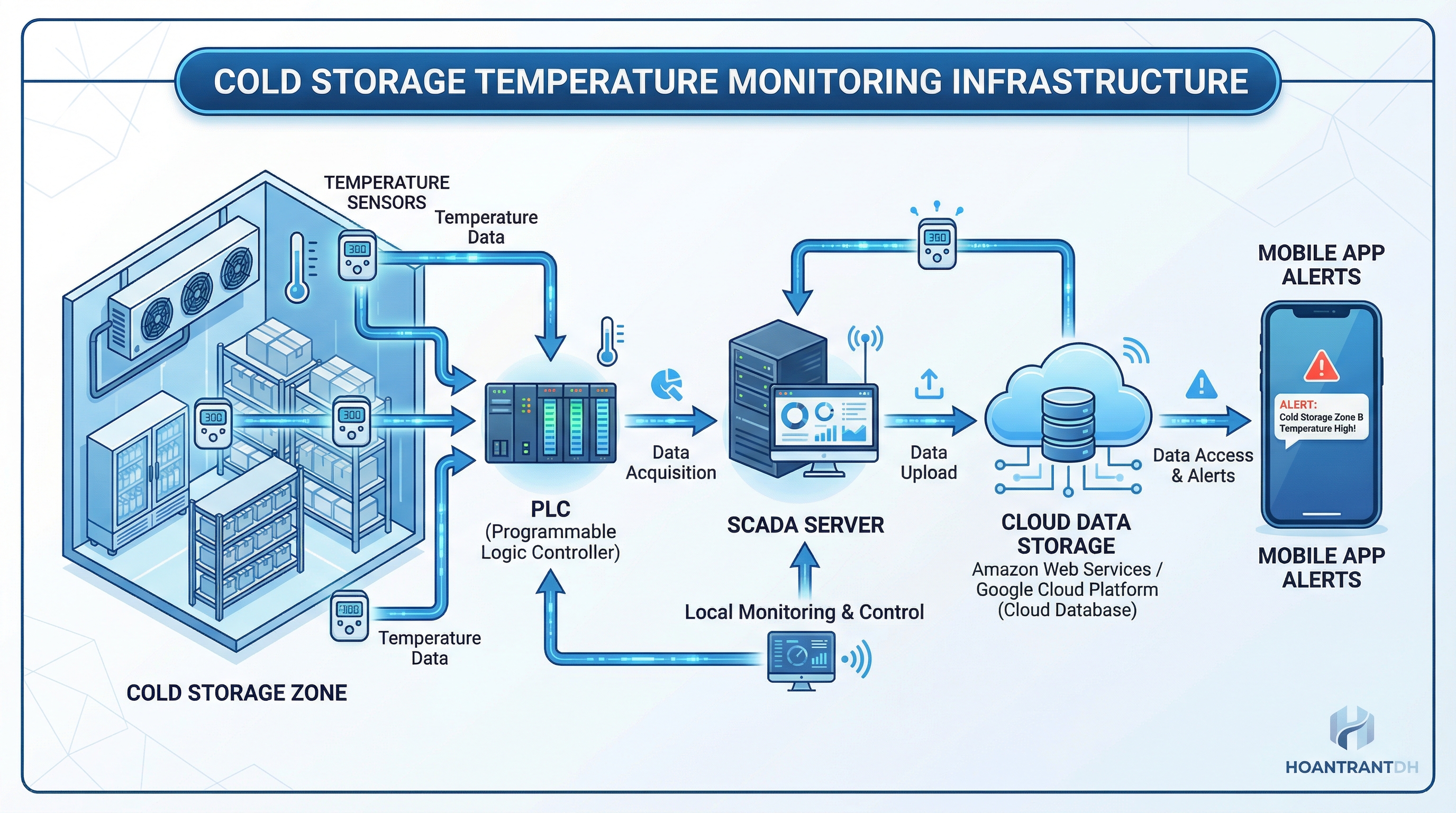

Cảm biến và tín hiệu hệ thống lạnh đưa về PLC hoặc bộ thu thập dữ liệu, lên phần mềm giám sát tại phòng điều khiển; cảnh báo qua còi đèn tại chỗ và qua SMS, 4G cho người trực. Kho phục vụ cảng thường cần báo cáo nhiệt độ theo lô hàng hoặc theo khách hàng thuê kho. Xem datalogger 4G và SCADA cảng biển.
Hiệu chuẩn và kiểm tra

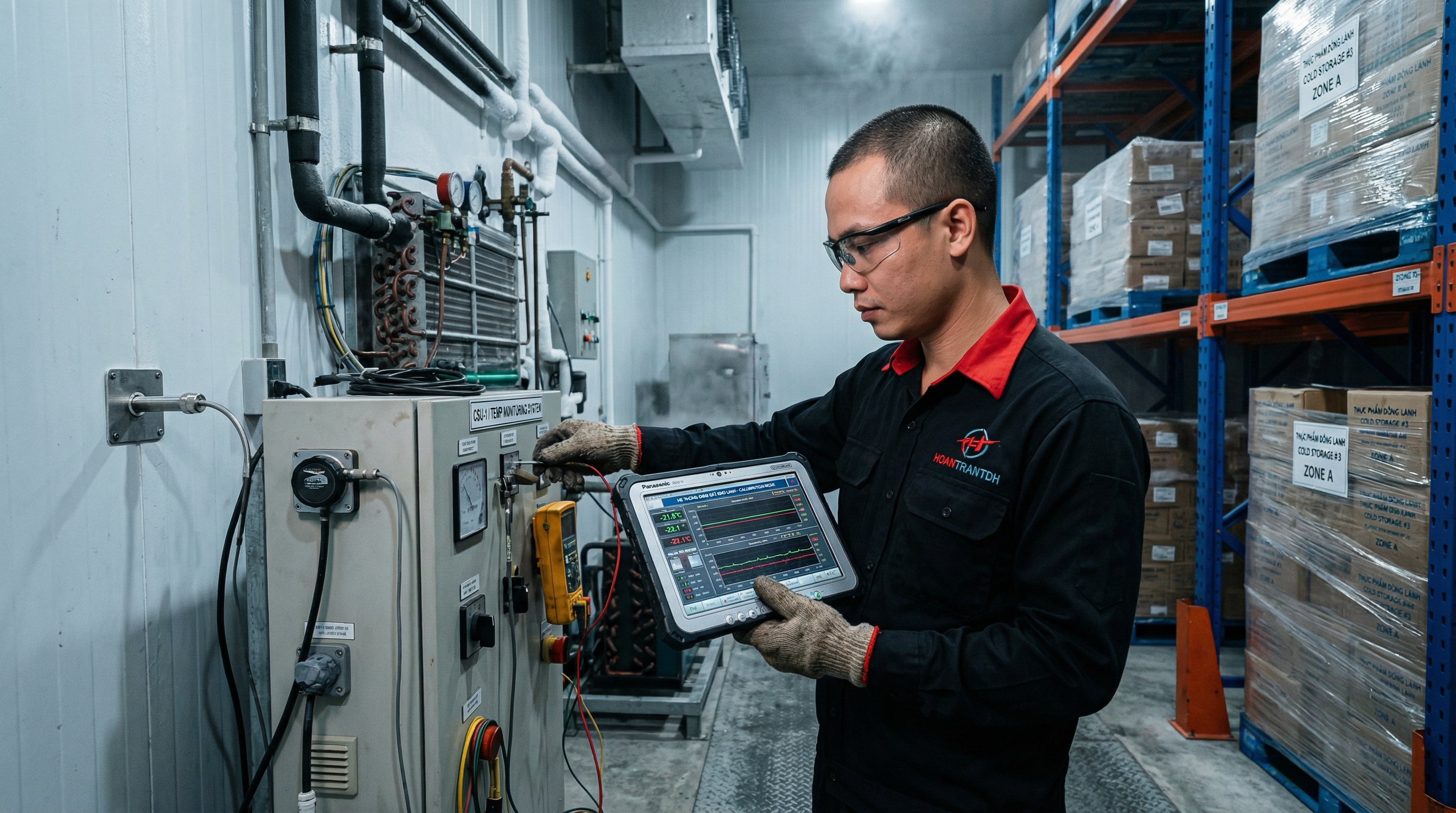

Hiệu chuẩn cảm biến ở nhiệt độ làm việc, kiểm tra định kỳ bằng nhiệt kế chuẩn đặt cạnh. Kiểm tra định kỳ chức năng cảnh báo bằng cách thử thật (giả lập vượt ngưỡng), vì cảnh báo hỏng thường chỉ phát hiện ra khi có sự cố. Xem hiệu chuẩn cảm biến nhiệt độ.
Câu hỏi thường gặp
Kho thuê nhiều khách hàng thì báo cáo thế nào?
Gán buồng, vị trí cho khách hàng và lô hàng trong phần mềm, xuất báo cáo nhiệt độ theo thời gian lưu kho của từng lô.
Có nên giám sát cả hệ thống lạnh?
Nên. Tín hiệu máy nén, áp suất cho cảnh báo sớm hơn nhiệt độ buồng. Xem thiết bị Anhui Tiankang và giám sát container lạnh.
