Giải pháp SCADA cảng biển cho cảng container Hải Phòng – Giám sát và điều khiển toàn diện

MỤC LỤC BÀI VIẾT

1. Tổng quan về hệ thống SCADA cảng biển
2. Lợi ích khi triển khai SCADA tại cảng container
3. Kiến trúc hệ thống SCADA cảng biển tiêu chuẩn
4. Các module chức năng trong SCADA cảng biển
5. Chi phí đầu tư và triển khai
6. Quy trình triển khai SCADA cảng biển tại Hải Phòng
7. Ứng dụng thực tế tại các cảng Hải Phòng
8. Câu hỏi thường gặp về SCADA cảng biển



1. Tổng quan về hệ thống SCADA cảng biển

Trong bối cảnh cạnh tranh gay gắt của ngành logistics toàn cầu, các cảng container tại Việt Nam đang đẩy mạnh đầu tư vào công nghệ để nâng cao năng lực xếp dỡ và tối ưu hóa vận hành. Hệ thống giám sát điều khiển và thu thập dữ liệu (SCADA) đã trở thành giải pháp không thể thiếu cho các cảng biển hiện đại.

Hải Phòng hiện là cửa ngõ giao thương quan trọng nhất miền Bắc với hệ thống cảng nước sâu Lạch Huyện, cảng Đình Vũ và Nam Đình Vũ. Sản lượng container thông qua các cảng Hải Phòng đạt hơn 7 triệu TEU mỗi năm và tiếp tục tăng trưởng mạnh. Để đáp ứng nhu cầu này, việc triển khai SCADA cảng biển là yêu cầu cấp thiết để đảm bảo hoạt động liên tục và hiệu quả.

HOANTRANTDH là đơn vị chuyên cung cấp giải pháp tự động hóa cho các cảng biển tại Hải Phòng. Chúng tôi kết hợp thiết bị chất lượng cao từ Seneca (Italia), Anhui Tiankang (Trung Quốc) với phần mềm SCADA hàng đầu để mang đến giải pháp toàn diện, đáp ứng yêu cầu khắt khe của ngành cảng biển quốc tế.

2. Lợi ích khi triển khai SCADA cảng biển

Đầu tư vào hệ thống giám sát tập trung mang lại nhiều lợi ích thiết thực cho các nhà khai thác cảng. Dưới đây là những giá trị cốt lõi mà SCADA cảng biển đem lại cho doanh nghiệp.

Giám sát thời gian thực toàn bộ hoạt động: Từ một trung tâm điều khiển, nhân viên vận hành có thể theo dõi trạng thái của tất cả cẩu RTG, RMG, STS, hệ thống điện, hệ thống chiếu sáng và cổng ra vào. Mọi thông tin được cập nhật liên tục với độ trễ dưới 1 giây, cho phép ra quyết định nhanh chóng khi có sự cố.

Tối ưu hóa năng suất xếp dỡ: Hệ thống thu thập dữ liệu về thời gian chu kỳ của từng cẩu, thời gian chờ của xe đầu kéo và hiệu suất làm việc của từng ca. Phân tích dữ liệu giúp nhà quản lý xác định điểm nghẽn (bottleneck) và đưa ra giải pháp cải thiện năng suất tổng thể của cảng.

Tiết kiệm chi phí vận hành: Giám sát tiêu thụ điện năng của từng thiết bị giúp phát hiện lãng phí và tối ưu lịch vận hành. Các cảng đã triển khai hệ thống giám sát tập trung báo cáo tiết kiệm 15-25% chi phí điện năng hàng năm nhờ điều khiển chiếu sáng thông minh và tối ưu hóa hoạt động cẩu.

Nâng cao an toàn và bảo mật: Tích hợp camera, hệ thống báo cháy và kiểm soát ra vào giúp đảm bảo an toàn cho người và tài sản. Mọi sự kiện được ghi lại đầy đủ phục vụ điều tra khi cần thiết và tuân thủ quy định ISPS Code về an ninh cảng biển quốc tế.

3. Kiến trúc hệ thống SCADA cảng biển tiêu chuẩn

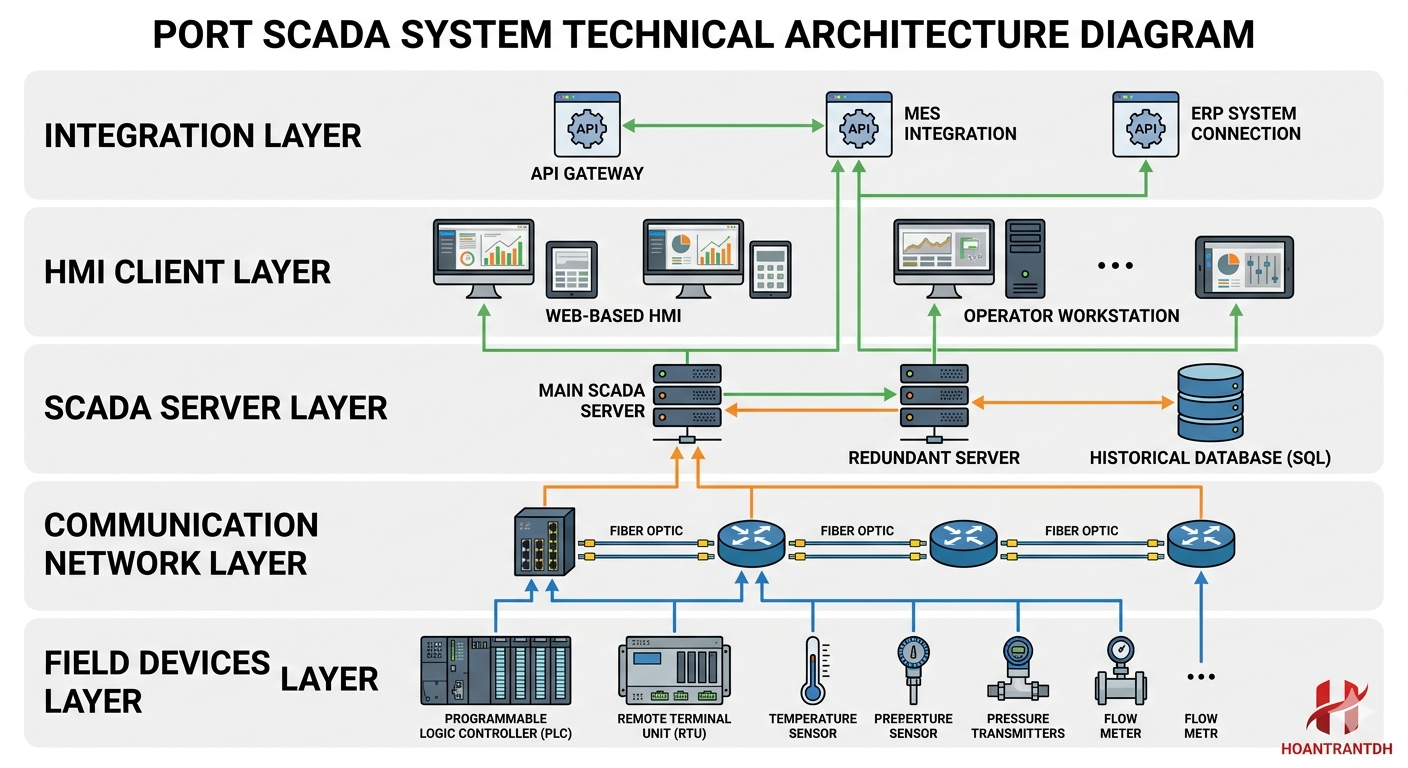

Một hệ thống giám sát tập trung hoàn chỉnh được xây dựng theo kiến trúc phân lớp, đảm bảo tính ổn định, khả năng mở rộng và dễ bảo trì. HOANTRANTDH thiết kế kiến trúc SCADA cảng biển theo tiêu chuẩn quốc tế ISA-95 và IEC 62443 về an ninh mạng công nghiệp.

Lớp kiến trúc	Thành phần chính	Chức năng
Lớp thiết bị trường	Cảm biến, PLC, RTU, đồng hồ đo	Thu thập dữ liệu từ thiết bị thực tế
Lớp truyền thông	Switch công nghiệp, cáp quang, 4G/5G	Truyền dữ liệu an toàn, tin cậy
Lớp xử lý	SCADA Server, Historian, Database	Xử lý, lưu trữ và phân tích dữ liệu
Lớp hiển thị	HMI, Web Client, Mobile App	Giao diện người dùng, báo cáo
Lớp tích hợp	API Gateway, OPC UA Server	Kết nối với TOS, ERP, hệ thống khác

Để đảm bảo tính sẵn sàng cao, hệ thống SCADA cảng biển được thiết kế với nguyên tắc dự phòng ở mọi cấp độ. Tại lớp thiết bị trường, các cảm biến quan trọng được lắp đặt theo cặp (redundant sensors) để tránhmất dữ liệu khi một thiết bị hỏng. Tại lớp truyền thông, mạng được thiết kế theo topology ring với giao thức RSTP hoặc MRP, đảm bảo tự động chuyển mạch trong vòng 50ms khi có đứt cáp. Tại lớp xử lý,

SCADA server hoạt động theo cơ chế cluster với khả năng failover tự động giữa các node.Mạng truyền thông là xương sống của toàn bộ hệ thống. Tại các cảng container hiện đại, HOANTRANTDH triển khai mạng cáp quang (fiber optic) làm backbone chính với băng thông 1-10 Gbps, đảm bảo truyền tải dữ liệu từ hàng trăm thiết bị mà không bị nghẽn. Các RTU tại hiện trường kết nối về trung tâm qua Ethernet công nghiệp

hoặc 4G/5G dự phòng.Máy chủ được thiết kế theo cấu hình dự phòng nóng (hot standby) để đảm bảo hệ thống hoạt động liên tục 24/7. Khi server chính gặp sự cố, server dự phòng tự động tiếp quản trong vòng vài giây mà không ảnh hưởng đến hoạt động giám sát và điều khiển

.

4. Các module chức năng trong SCADA cảng biển

Hệ thống giám sát tập trung được chia thành các module chức năng độc lập, cho phép triển khai linh hoạt theo nhu cầu và ngân sách của từng cảng. Dưới đây là các module phổ biến trong SCADA cảng biển.

Module	Chức năng chính	Thiết bị liên quan
Giám sát cẩu	Theo dõi vị trí, tải trọng, trạng thái cẩu RTG/STS	Encoder, loadcell, PLC cẩu
Quản lý điện năng	Giám sát trạm biến áp, máy phát, tiêu thụ điện	Đồng hồ đo điện, relay bảo vệ
Điều khiển chiếu sáng	Bật/tắt tự động, dimming theo lịch và cảm biến	Contactor, timer, quang điện

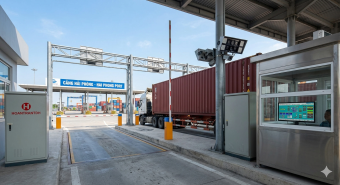

Cổng tự động	Kiểm soát xe ra vào, cân xe, nhận dạng container	Barrier, loadcell, OCR camera
An ninh – PCCC	Tích hợp camera, báo cháy, kiểm soát truy cập	Camera IP, đầu báo khói/nhiệt

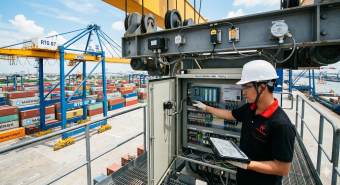

Module giám sát cẩu là thành phần quan trọng nhất, chiếm khoảng 40% giá trị của toàn bộ dự án. Hệ thống thu thập dữ liệu từ PLC trên cẩu bao gồm: vị trí trolley (xe con), vị trí gantry, chiều cao nâng hạ, tải trọng container, tốc độ di chuyển và các cảnh báo lỗi. Dữ liệu này được hiển thị trên dashboard dạng bản đồ 2D/3D trực quan.

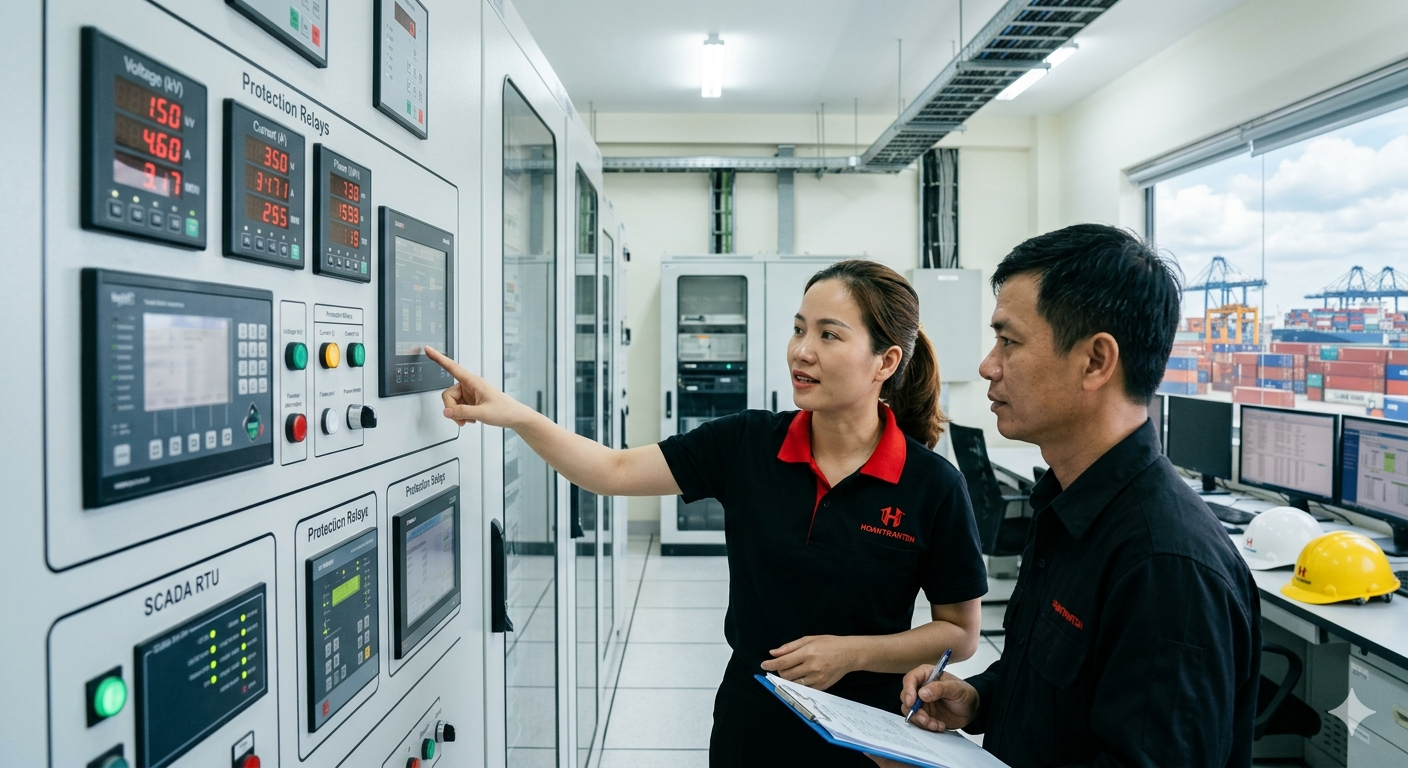

Module quản lý điện năng giúp theo dõi công suất tiêu thụ của từng khu vực và thiết bị chính. Hệ thống tự động ghi nhận đỉnh tải (peak demand), hệ số công suất và chất lượng điện năng. Các cảnh báo được gửi ngay khi phát hiện bất thường như quá tải, mất pha hoặc sụt áp.Ngoài các module cốt lõi, hệ thống SCADA cảng biển còn có thể tích hợp thêm các module mở rộng tùy theo nhu cầu. Module giám sát môi trường

theo dõi nhiệt độ, độ ẩm, tốc độ gió và lượng mưa – những thông số quan trọng ảnh hưởng đến hoạt động xếp dỡ. Module quản lý nhiên liệu giám sát mức dầu trong bồn chứa và tiêu thụ của xe nâng, cẩu RTG chạy diesel. Module bảo trì dự đoán (predictive maintenance) phân tích dữ liệu rung động, nhiệt độ động cơ để cảnh báo trước khi thiết bị hỏng.

5. Chi phí đầu tư và triển khai

Chi phí đầu tư phụ thuộc vào quy mô cảng, số lượng thiết bị cần giám sát và các module chức năng lựa chọn. Dưới đây là bảng tham khảo chi phí triển khai cho các cảng container tại Hải Phòng.

Quy mô cảng	Số cẩu	Chi phí ước tính	Thời gian triển khai
Cảng nhỏ/ICD	2-5 cẩu	800 triệu – 1.5 tỷ VND	2-3 tháng
Cảng trung bình	5-15 cẩu	1.5 – 4 tỷ VND	4-6 tháng
Cảng lớn	15-30 cẩu	4 – 10 tỷ VND	6-12 tháng
Cảng nước sâu	>30 cẩu	10 – 25 tỷ VND	12-18 tháng

Chi phí trên bao gồm: thiết bị phần cứng (RTU, switch, server), phần mềm SCADA bản quyền, công lắp đặt và cấu hình, đào tạo vận hành và bảo hành 24 tháng. Chi phí bảo trì hàng năm sau bảo hành khoảng 5-8% giá trị đầu tư ban đầu.

Thời gian hoàn vốn (ROI) của dự án thường từ 2-4 năm nhờ tiết kiệm chi phí điện năng, giảm thời gian dừng máy và tăng năng suất xếp dỡ. Một số cảng báo cáo ROI dưới 2 năm khi tận dụng tốt dữ liệu phân tích để tối ưu vận hành.Khi lập ngân sách cho dự án SCADA cảng biển, cần lưu ý một số chi phí phát sinh tiềm ẩn. Chi phí nâng cấp hạ tầng mạng có thể chiếm 10-20% tổng đầu tư nếu hệ thống cáp hiện tại không đáp ứng

yêu cầu. Chi phí tích hợp với TOS và các hệ thống ERP hiện có cũng cần được tính toán, thường từ 50-200 triệu VND tùy độ phức tạp. Ngoài ra, chi phí đào tạo chuyên sâu cho đội ngũ IT và vận hành cảng cũng nên được dự trù để đảm bảo khai thác hiệu quả toàn bộ tính năng của hệ thống sau khi bàn giao.

6. Quy trình triển khai SCADA cảng biển tại Hải Phòng

HOANTRANTDH triển khai dự án theo quy trình chuẩn quốc tế, đảm bảo chất lượng và tiến độ cam kết. Quy trình SCADA cảng biển gồm 5 giai đoạn chính như sau.

Giai đoạn 1 – Khảo sát và phân tích yêu cầu (2-4 tuần): Đội ngũ kỹ sư khảo sát hiện trạng cảng, thu thập thông tin về các thiết bị cần giám sát, hạ tầng mạng hiện có và yêu cầu nghiệp vụ. Kết quả là báo cáo đề xuất giải pháp chi tiết và báo giá chính thức.

Giai đoạn 2 – Thiết kế hệ thống (3-6 tuần): Thiết kế kiến trúc tổng thể, sơ đồ mạng, danh sách thiết bị và thiết kế giao diện HMI. Bản thiết kế được review và phê duyệt bởi khách hàng trước khi triển khai.

Giai đoạn 3 – Cung cấp và lắp đặt (4-12 tuần): Nhập khẩu thiết bị chính hãng, lắp đặt tủ điện, đi cáp và cấu hình thiết bị. Công việc được thực hiện song song với hoạt động khai thác của cảng để không ảnh hưởng đến năng suất.

Giai đoạn 4 – Kiểm thử và nghiệm thu (2-4 tuần): Chạy thử từng module (FAT), kiểm tra tích hợp toàn hệ thống (SAT) và vận hành thử có giám sát. Mọi lỗi được khắc phục trước khi bàn giao chính thức.

Giai đoạn 5 – Đào tạo và bàn giao (1-2 tuần): Đào tạo vận hành cho nhân viên cảng, bàn giao tài liệu kỹ thuật và hướng dẫn sử dụng. HOANTRANTDH cam kết hỗ trợ kỹ thuật 24/7 trong suốt thời gian bảo hành.

7. Ứng dụng thực tế SCADA cảng biển tại Hải Phòng

Nhiều cảng container và cảng hàng rời tại Hải Phòng đã triển khai thành công hệ thống giám sát tập trung, mang lại hiệu quả rõ rệt trong vận hành và quản lý.

Tại cảng Lạch Huyện – cảng nước sâu lớn nhất miền Bắc, hệ thống giám sát toàn bộ 6 cẩu STS và hơn 20 cẩu RTG. Dashboard hiển thị vị trí real-time của tất cả cẩu trên bản đồ bãi container, giúp điều phối viên phân công công việc hiệu quả. Năng suất xếp dỡ tăng 18% sau 6 tháng vận hành nhờ giảm thời gian chờ đợi giữa các moves.

Tại cảng Đình Vũ, hệ thống tích hợp với phần mềm quản lý cảng (TOS – Terminal Operating System) của hãng Navis. Dữ liệu vị trí cẩu được đồng bộ real-time với kế hoạch xếp dỡ, cho phép TOS tự động điều chỉnh lệnh làm hàng khi có thay đổi. Thời gian quay vòng tàu (turnaround time) giảm trung bình 12%.

Tại cảng Nam Đình Vũ, module quản lý điện năng giám sát 2 trạm biến áp 22kV và hệ thống chiếu sáng toàn bãi. Hệ thống tự động điều chỉnh độ sáng đèn theo thời gian trong ngày và điều kiện thời tiết, tiết kiệm 22% chi phí điện chiếu sáng so với trước khi triển khai.

8. Câu hỏi thường gặp về SCADA cảng biển

Hỏi: Hệ thống SCADA cảng biển giám sát có tích hợp được với TOS hiện có không?

Đáp: Có, hệ thống hỗ trợ tích hợp với các TOS phổ biến như Navis N4, Jade Master, CATOS, TOPS thông qua API hoặc cơ sở dữ liệu trung gian. HOANTRANTDH có kinh nghiệm tích hợp với nhiều loại TOS khác nhau tại các cảng Việt Nam.

Hỏi: Hệ thống SCADA cảng biển có hoạt động khi mất kết nối mạng không?

Đáp: Có, các RTU và PLC tại hiện trường có bộ nhớ đệm local, tiếp tục ghi dữ liệu khi mất kết nối. Khi mạng khôi phục, dữ liệu được tự động đồng bộ về server trung tâm mà không mất mát thông tin.

Hỏi: Chi phí bảo trì hàng năm SCADA cảng biển là bao nhiêu?

Đáp: Chi phí bảo trì khoảng 5-8% giá trị đầu tư, bao gồm: cập nhật phần mềm, thay thế thiết bị hỏng, hỗ trợ kỹ thuật từ xa và kiểm tra định kỳ. Gói bảo trì toàn diện giúp đảm bảo hệ thống hoạt động ổn định lâu dài.

Hỏi: Hệ thống SCADA cảng biển có đảm bảo an ninh mạng không?

Đáp: Có, hệ thống tuân thủ tiêu chuẩn IEC 62443 về an ninh mạng công nghiệp. Các biện pháp bảo vệ bao gồm: phân vùng mạng (network segmentation), firewall công nghiệp, mã hóa dữ liệu và xác thực đa yếu tố cho người dùng.

Hỏi: HOANTRANTDH có hỗ trợ kỹ thuật 24/7 không?

Đáp: Có, chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7 cho các dự án SCADA cảng biển. Đội ngũ kỹ sư túc trực sẵn sàng xử lý sự cố từ xa hoặc đến hiện trường trong vòng 4 giờ đối với các cảng tại Hải Phòng.
