Bộ biến đổi encoder Seneca Z-PC cho tự động hóa cảng biển – Chuyển đổi tín hiệu xung chính xác cao

MỤC LỤC BÀI VIẾT

1. Giới thiệu về biến đổi encoder Seneca Z-PC
2. Tại sao cần sử dụng bộ chuyển đổi trong công nghiệp?
3. Đặc điểm kỹ thuật biến đổi encoder Seneca Z-PC
4. Các chế độ hoạt động của biến đổi encoder Seneca Z-PC
5. Ứng dụng tại cảng biển và KCN Hải Phòng
6. So sánh với các sản phẩm cùng phân khúc
7. Hướng dẫn lắp đặt biến đổi encoder Seneca Z-PC
8. Câu hỏi thường gặp về biến đổi encoder Seneca Z-PC

1. Giới thiệu về biến đổi encoder Seneca Z-PC

Trong lĩnh vực tự động hóa công nghiệp, việc đo lường vị trí và tốc độ chính xác là yêu cầu thiết yếu. Encoder là thiết bị phổ biến nhất để thực hiện nhiệm vụ này, tuy nhiên tín hiệu xung từ encoder không phải lúc nào cũng tương thích với các hệ thống điều khiển. Đây chính là lý do các bộ chuyển đổi tín hiệu encoder ra đời và trở thành giải pháp được nhiều doanh nghiệp tin dùng.

Seneca là thương hiệu đến từ Italia với hơn 30 năm kinh nghiệm trong lĩnh vực thiết bị chuyển đổi tín hiệu công nghiệp. Bộ biến đổi encoder Seneca Z-PC được thiết kế đặc biệt để chuyển đổi tín hiệu xung từ encoder incremental sang các dạng tín hiệu chuẩn công nghiệp như 4-20mA, 0-10V hoặc Modbus RTU, giúp mở rộng khả năng kết nối với nhiều loại PLC và hệ thống SCADA.

Tại Việt Nam, HOANTRANTDH là nhà phân phối chính hãng biến đổi encoder Seneca Z-PC, cung cấp sản phẩm với đầy đủ CO/CQ và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Chúng tôi đã triển khai sản phẩm này tại nhiều cảng biển và khu công nghiệp tại Hải Phòng, đáp ứng các yêu cầu khắt khe về độ chính xác và độ tin cậy trong môi trường công nghiệp nặng.

2. Tại sao cần sử dụng bộ chuyển đổi trong công nghiệp?

Encoder incremental xuất tín hiệu dạng xung vuông (pulse) với các kênh A, B và Z. Tín hiệu này mang thông tin về vị trí và chiều quay, tuy nhiên có một số hạn chế khi ứng dụng trong thực tế mà các bộ chuyển đổi giúp giải quyết triệt để.

Vấn đề thứ nhất là khả năng tương thích với PLC. Nhiều PLC đời cũ hoặc PLC cơ bản không có module đếm xung tốc độ cao (High Speed Counter). Khi sử dụng bộ chuyển đổi như biến đổi encoder Seneca Z-PC, tín hiệu xung được chuyển thành 4-20mA, cho phép kết nối với bất kỳ PLC nào có ngõ vào analog. Điều này giúp tiết kiệm chi phí nâng cấp hệ thống đáng kể cho các nhà máy hiện hữu.

Vấn đề thứ hai là khoảng cách truyền tín hiệu. Tín hiệu xung từ encoder bị suy giảm nghiêm trọng khi truyền trên khoảng cách xa, đặc biệt trong môi trường nhiều nhiễu điện từ như cảng biển hay nhà máy. Tín hiệu 4-20mA từ bộ chuyển đổi có khả năng truyền hàng trăm mét mà không mất độ chính xác, phù hợp với các ứng dụng cẩu container có khoảng cách lớn giữa encoder và phòng điều khiển.

Vấn đề thứ ba là tích hợp với hệ thống SCADA. Các hệ thống giám sát tập trung thường yêu cầu tín hiệu analog hoặc Modbus để thu thập dữ liệu. Biến đổi encoder Seneca Z-PC với ngõ ra RS485 Modbus RTU cho phép kết nối trực tiếp với SCADA, đơn giản hóa kiến trúc hệ thống và giảm số lượng thiết bị trung gian cần thiết.

3. Đặc điểm kỹ thuật biến đổi encoder Seneca Z-PC

Model biến đổi encoder Seneca Z-PC của Seneca được thiết kế với nhiều tính năng vượt trội, đáp ứng yêu cầu khắt khe của các ứng dụng công nghiệp nặng tại cảng biển và khu công nghiệp. Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm biến đổi encoder Seneca Z-PC.

Thông số kỹ thuật	Giá trị	Ghi chú
Đầu vào encoder	A, B, Z (5-24V HTL/TTL)	Tương thích đa dạng encoder
Tần số xung tối đa	500 kHz	Đáp ứng encoder độ phân giải cao
Bộ đếm nội	32 bit (±2.147.483.647)	Không lo tràn bộ đếm
Ngõ ra analog	4-20mA / 0-10V	Cách ly galvanic 1500V
Ngõ ra số	RS485 Modbus RTU	Tốc độ đến 115200 bps
Độ phân giải DAC	16 bit	65.536 bước phân giải
Nguồn cấp	24VDC ±20%	Bảo vệ ngược cực
Nhiệt độ hoạt động	-20°C đến +60°C	Phù hợp môi trường công nghiệp
Kích thước	22.5 x 100 x 115 mm	Lắp DIN rail tiêu chuẩn

Một điểm nổi bật là khả năng xử lý tần số xung lên đến 500 kHz. Với encoder 10.000 xung/vòng quay ở tốc độ 3.000 vòng/phút, tần số xung đạt 500 kHz – đây là giới hạn mà nhiều bộ chuyển đổi khác không đáp ứng được. biến. Bộ đổi encoder Seneca Z-PC xử lý hoàn hảo trong trường hợp này, phù hợp với các ứng dụng yêu cầu độ phân giải và tốc độ cao.

Bộ đếm 32 bit cho phép đếm liên tục hơn 2 tỷ xung mà không bị tràn. Trong ứng dụng đo vị trí xe con cẩu RTG với hành trình 50m và encoder 1000 xung/vòng, bánh xe đường kính 500mm, tổng số xung cho một hành trình là khoảng 32.000 xung – hoàn toàn nằm trong khả năng xử lý của thiết bị.

4. Các chế độ hoạt động của biến đổi encoder Seneca Z-PC

Thiết bị hỗ trợ nhiều chế độ hoạt động khác nhau, cho phép linh hoạt đáp ứng đa dạng ứng dụng đo lường vị trí và tốc độ trong công nghiệp. HOANTRANTDH tư vấn lựa chọn chế độ phù hợp cho từng dự án cụ thể khi triển khai biến đổi encoder Seneca Z-PC.

Chế độ	Nguyên lý hoạt động	Ứng dụng phù hợp
Counter Mode	Đếm xung, xuất analog tỷ lệ với giá trị đếm. Có thể đặt preset (giá trị max) để scale ngõ ra.	Đo vị trí tuyệt đối xe con cẩu, cổng tự động
Frequency Mode	Đo tần số xung đầu vào, xuất analog tỷ lệ với Hz. Cập nhật liên tục theo thời gian thực.	Đo tốc độ quay motor, tốc độ băng tải
Period Mode	Đo chu kỳ xung (thời gian giữa 2 xung). Phù hợp đo tốc độ thấp khi frequency mode kém chính xác.	Đo tốc độ thấp, máy trộn, conveyor chậm
Quadrature Mode	Đọc cả kênh A và B, xác định chiều quay. Độ phân giải x4 so với single channel.	Đo vị trí 2 chiều, trolley cẩu, thang máy

Trong ứng dụng cẩu container tại cảng Hải Phòng, chế độ Quadrature Mode thường được sử dụng. Chế độ này cho phép xác định cả vị trí và chiều di chuyển của xe con (trolley), đồng thời tăng độ phân giải lên 4 lần nhờ đọc cả cạnh lên và cạnh xuống của kênh A và B.

Phần mềm cấu hình miễn phí của Seneca cho phép thiết lập tất cả các thông số qua cổng USB hoặc RS485. Giao diện trực quan giúp kỹ thuật viên dễ dàng thay đổi chế độ, đặt preset, calibrate ngõ ra mà không cần thiết bị chuyên dụng đắt tiền.

5. Ứng dụng tại cảng biển và KCN Hải Phòng

Sản phẩm đã được triển khai thành công tại nhiều cảng biển và khu công nghiệp tại Hải Phòng. Dưới đây là các ứng dụng tiêu biểu mà HOANTRANTDH đã thực hiện với biến đổi encoder Seneca Z-PC.

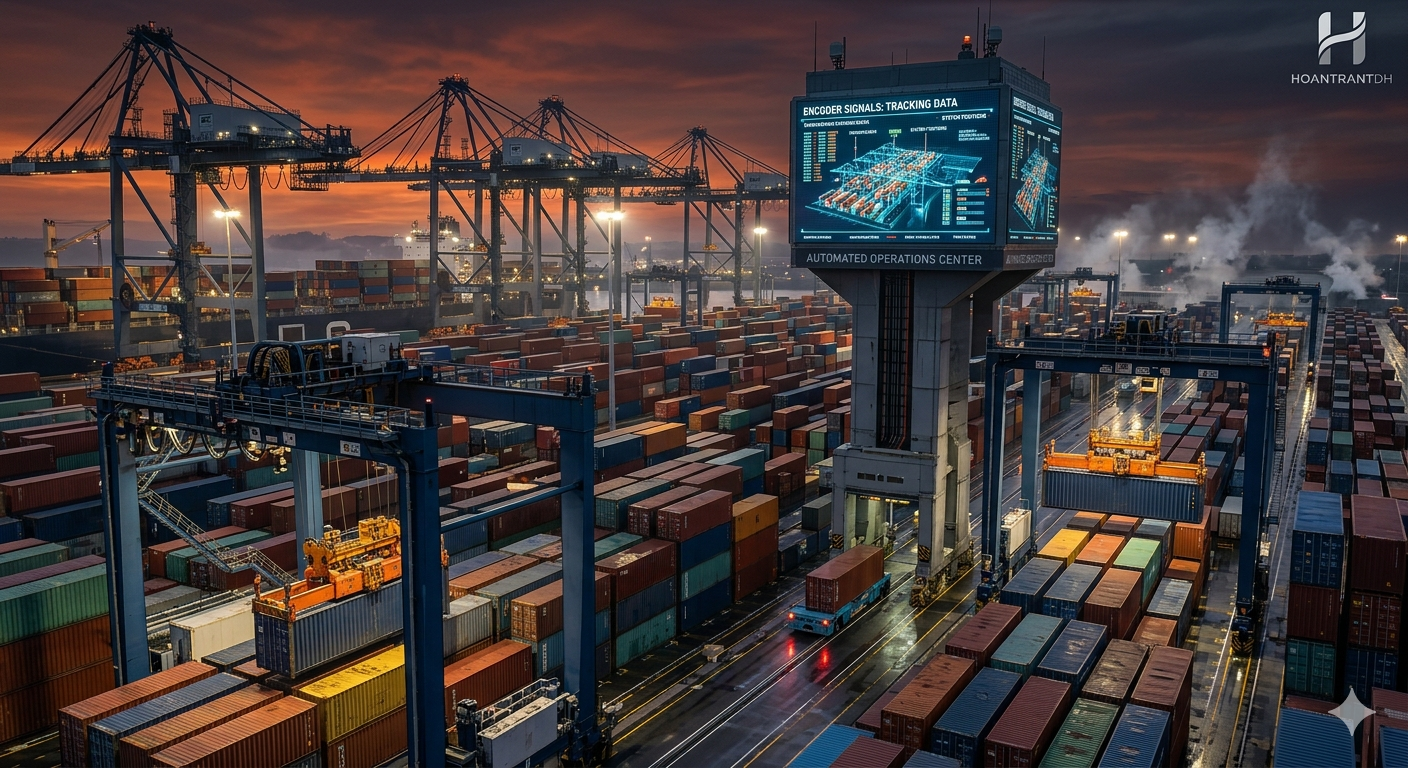

Ứng dụng cẩu RTG và RMG: Tại cảng Lạch Huyện, thiết bị được sử dụng để đo vị trí xe con (trolley) và cơ cấu gantry của cẩu RTG. Encoder lắp trên trục motor truyền động, tín hiệu xung được chuyển thành 4-20mA gửi về PLC điều khiển. Hệ thống cho phép định vị chính xác đến ±5mm trên hành trình 30m, đáp ứng yêu cầu tự động hóa xếp dỡ container hiện đại.

Ứng dụng cẩu STS (Ship-to-Shore): Tại cảng Đình Vũ, thiết bị giám sát vị trí boom và trolley của cẩu bờ. Tín hiệu Modbus RTU được gửi trực tiếp về hệ thống SCADA của cảng, cho phép theo dõi hoạt động real-time và tối ưu hóa năng suất xếp dỡ tàu. Dữ liệu vị trí cũng được lưu trữ để phân tích hiệu suất và lập kế hoạch bảo trì.

Ứng dụng băng tải công nghiệp: Tại KCN Nam Đình Vũ, thiết bị đo tốc độ băng tải vận chuyển nguyên liệu. Kết hợp với cân băng tải, hệ thống tính được lưu lượng vật liệu theo thời gian thực và tích lũy sản lượng theo ca làm việc. Tín hiệu 4-20mA kết nối với hệ thống DCS của nhà máy để giám sát tập trung toàn bộ quy trình sản xuất.

Ứng dụng cổng tự động: Tại các ICD và depot container, thiết bị đo vị trí cổng trượt hoặc barrier tự động. Hệ thống điều khiển chính xác vị trí mở/đóng cổng, tránh va chạm và đảm bảo an toàn cho xe container ra vào khu vực bãi.

6. So sánh với các sản phẩm cùng phân khúc

Khi lựa chọn bộ chuyển đổi encoder, doanh nghiệp thường cân nhắc nhiều yếu tố như giá cả, tính năng và dịch vụ hỗ trợ. Dưới đây là bảng so sánh giúp đánh giá biến đổi encoder Seneca Z-PC với các lựa chọn khác trên thị trường.

Tiêu chí so sánh	Seneca Z-PC	Hãng châu Âu khác	Hãng châu Á
Tần số xung tối đa	500 kHz	200-300 kHz	100-200 kHz
Bộ đếm	32 bit	24-32 bit	16-24 bit
Ngõ ra	Analog + RS485	Analog hoặc RS485	Chỉ Analog
Phần mềm cấu hình	Miễn phí, tiếng Anh	Có phí license	Hạn chế tính năng
Giá thành	4-6 triệu VND	8-12 triệu VND	2-3 triệu VND
Hỗ trợ kỹ thuật tại VN	HOANTRANTDH	Qua email/phone	Hạn chế
Bảo hành	24 tháng	12-24 tháng	12 tháng

Sản phẩm nổi bật với tỷ lệ giá/hiệu năng tốt nhất trong phân khúc. So với các hãng châu Âu khác, Seneca Z-PC có giá thấp hơn 40-50% nhưng tính năng tương đương hoặc vượt trội. So với hãng châu Á, sản phẩm có độ tin cậy và độ chính xác cao hơn đáng kể, phù hợp với các ứng dụng yêu cầu khắt khe tại cảng biển và môi trường công nghiệp nặng.

Điểm cộng lớn nhất khi chọn sản phẩm từ HOANTRANTDH là dịch vụ hỗ trợ kỹ thuật tại chỗ. Đội ngũ kỹ sư của chúng tôi có mặt tại Hải Phòng, sẵn sàng hỗ trợ lắp đặt, cấu hình và xử lý sự cố nhanh chóng – điều mà các nhà cung cấp nhập khẩu khác khó có thể đáp ứng được.

HOANTRANTDH cung cấp sản phẩm chính hãng với giá cạnh tranh. Dưới đây là bảng giá tham khảo:

Model	Đặc điểm ngõ ra	Giá tham khảo	Bảo hành
Z-PC	4-20mA / 0-10V analog	4.000.000 – 5.500.000 VND	24 tháng
Z-PC-RS485	Modbus RTU	4.500.000 – 6.000.000 VND	24 tháng
Z-PC-IO	Analog + 2 relay output	5.000.000 – 6.500.000 VND	24 tháng

Giá trên chưa bao gồm VAT. Liên hệ HOANTRANTDH để nhận báo giá chi tiết và chiết khấu khi mua số lượng lớn cho dự án cảng biển hoặc nhà máy công nghiệp.

7. Hướng dẫn lắp đặt biến đổi encoder Seneca Z-PC

Việc lắp đặt đúng kỹ thuật quyết định đến độ chính xác và độ bền của hệ thống. HOANTRANTDH hướng dẫn chi tiết quy trình lắp đặt biến đổi encoder Seneca Z-PC cho các ứng dụng tại cảng biển và khu công nghiệp.

Bước 1 – Chuẩn bị: Kiểm tra nguồn 24VDC ổn định, chuẩn bị cáp tín hiệu encoder có shield (khuyến nghị cáp 6 lõi có bọc chống nhiễu). Xác định loại encoder đang sử dụng (HTL 24V hay TTL 5V) để cấu hình đầu vào phù hợp. Chuẩn bị cáp ngõ ra analog hoặc RS485 tùy theo yêu cầu kết nối.

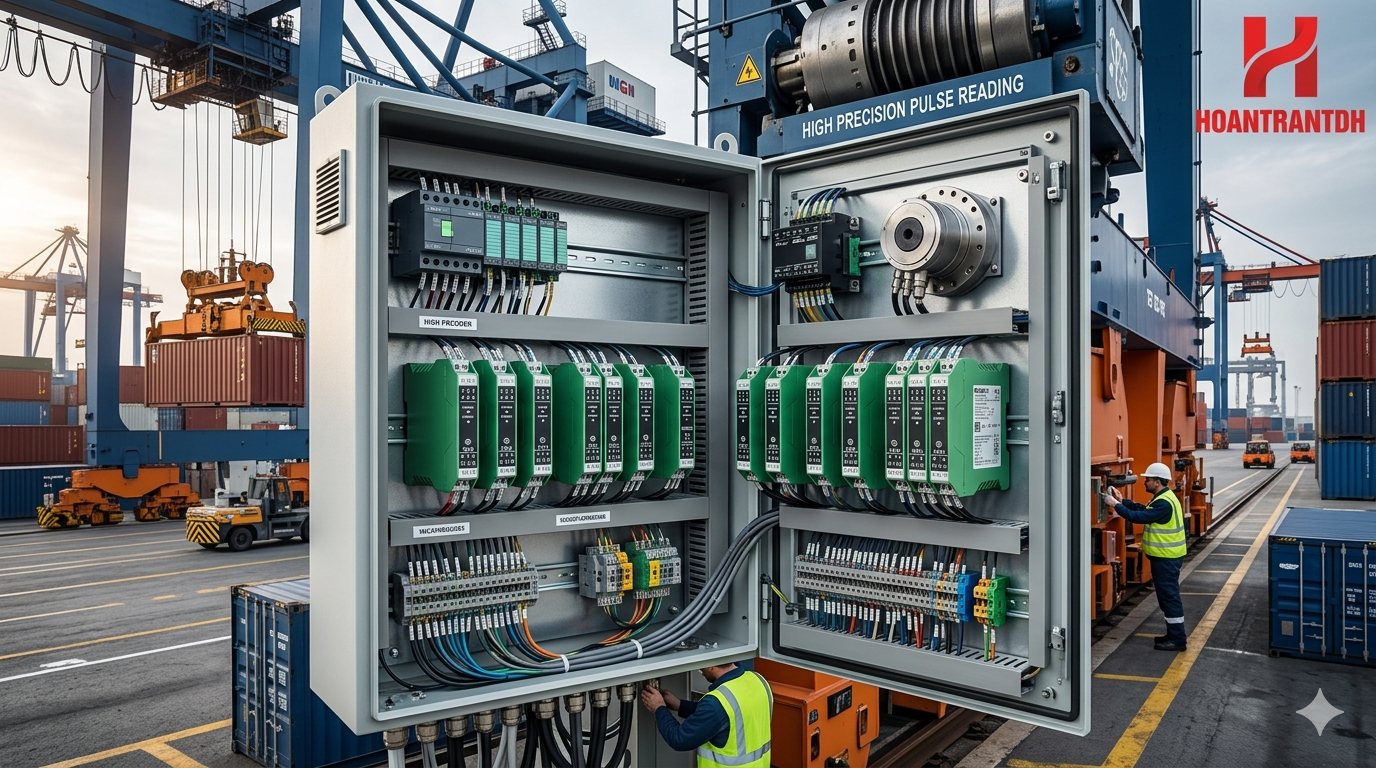

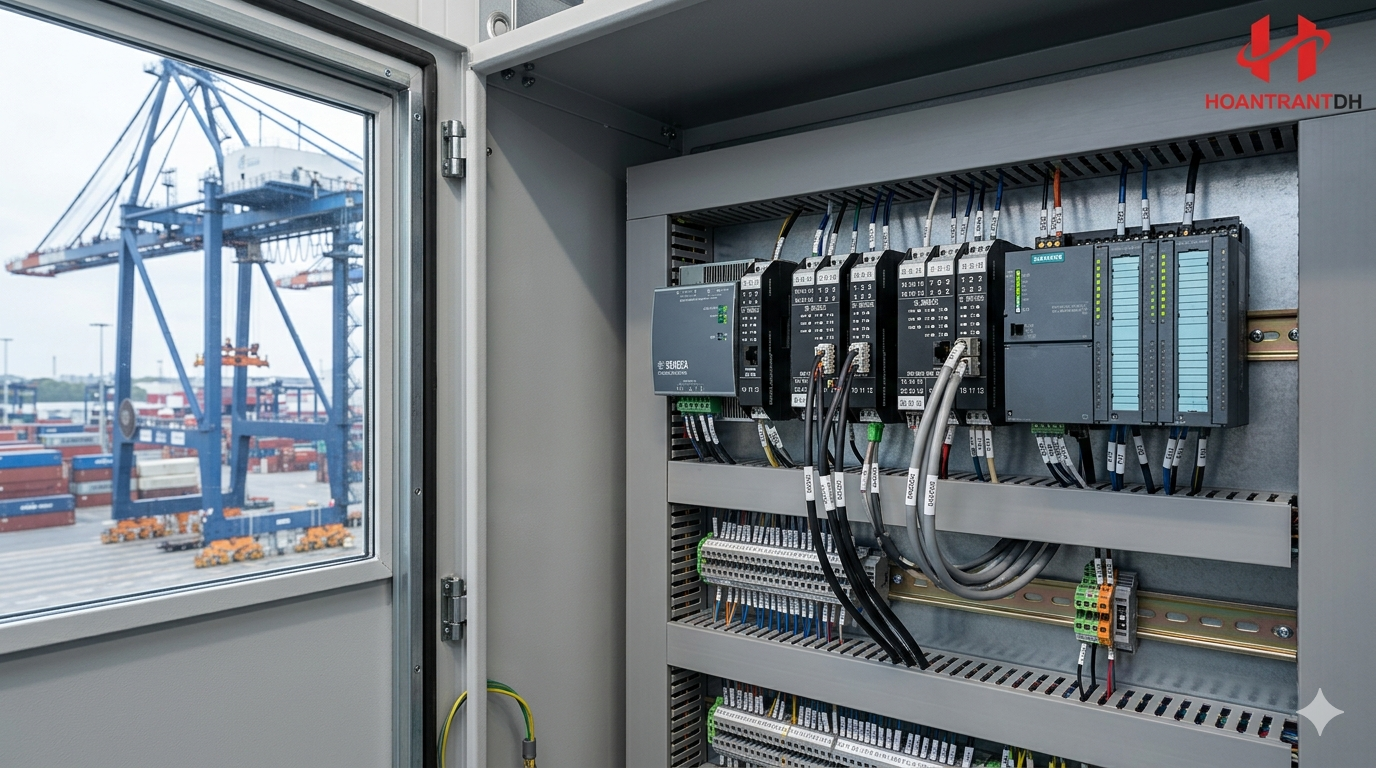

Bước 2 – Lắp đặt cơ khí: Gắn thiết bị lên thanh DIN rail trong tủ điện. Đảm bảo tủ điện có cấp bảo vệ IP phù hợp với môi trường cảng biển (khuyến nghị IP65 trở lên). Để khoảng cách tối thiểu 10mm giữa thiết bị với các thiết bị tỏa nhiệt khác để đảm bảo thông gió tốt.

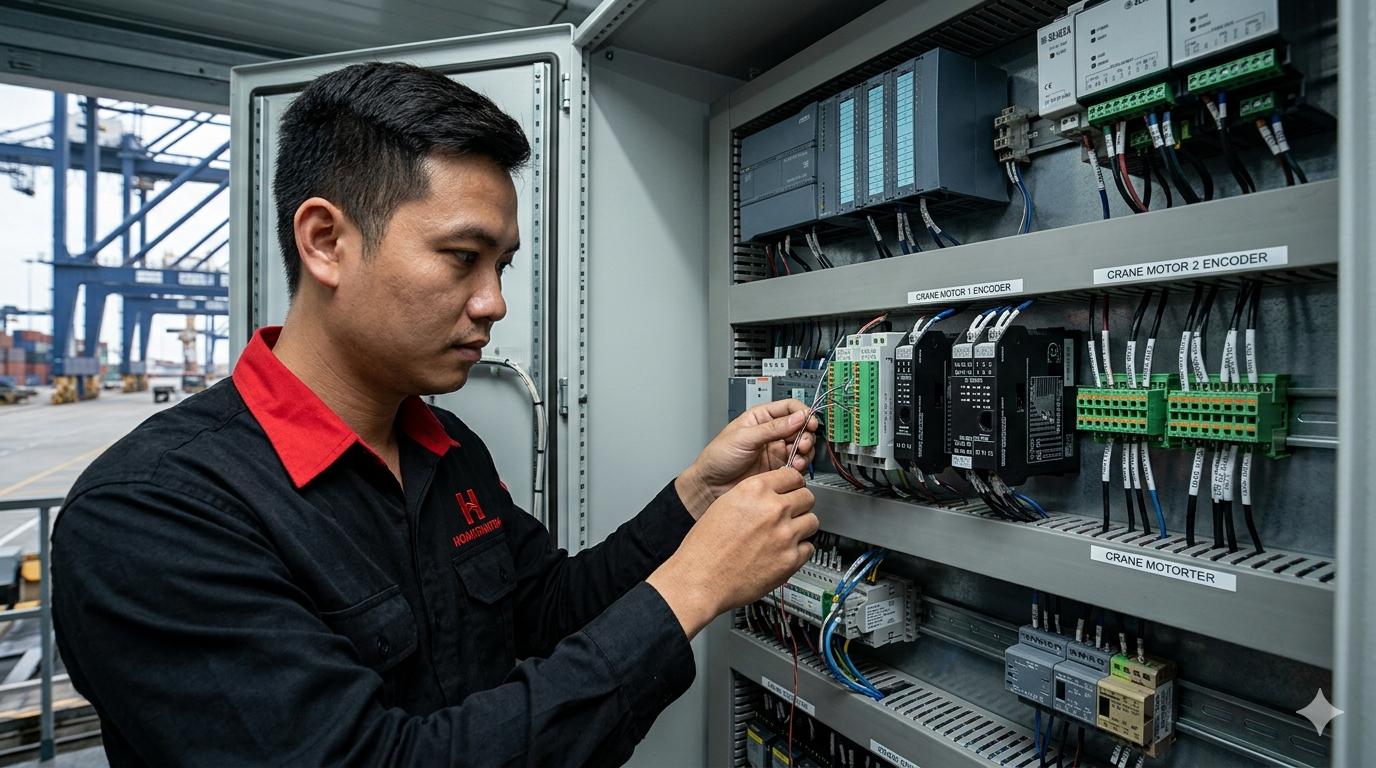

Bước 3 – Đấu nối encoder: Kết nối các kênh A, B, Z từ encoder vào đầu vào tương ứng. Nối shield của cáp vào điểm tiếp đất của tủ điện. Chú ý đúng cực tính nguồn cấp encoder nếu encoder cần nguồn từ thiết bị. Đảm bảo các đầu nối được siết chặt và không bị lỏng.

Bước 4 – Đấu nối ngõ ra: Kết nối ngõ ra analog 4-20mA hoặc RS485 về PLC/SCADA. Sử dụng cáp xoắn đôi có shield cho RS485 để đảm bảo chống nhiễu tốt. Với ngõ ra analog, đảm bảo load không vượt quá 500 ohm để tín hiệu ổn định và chính xác.

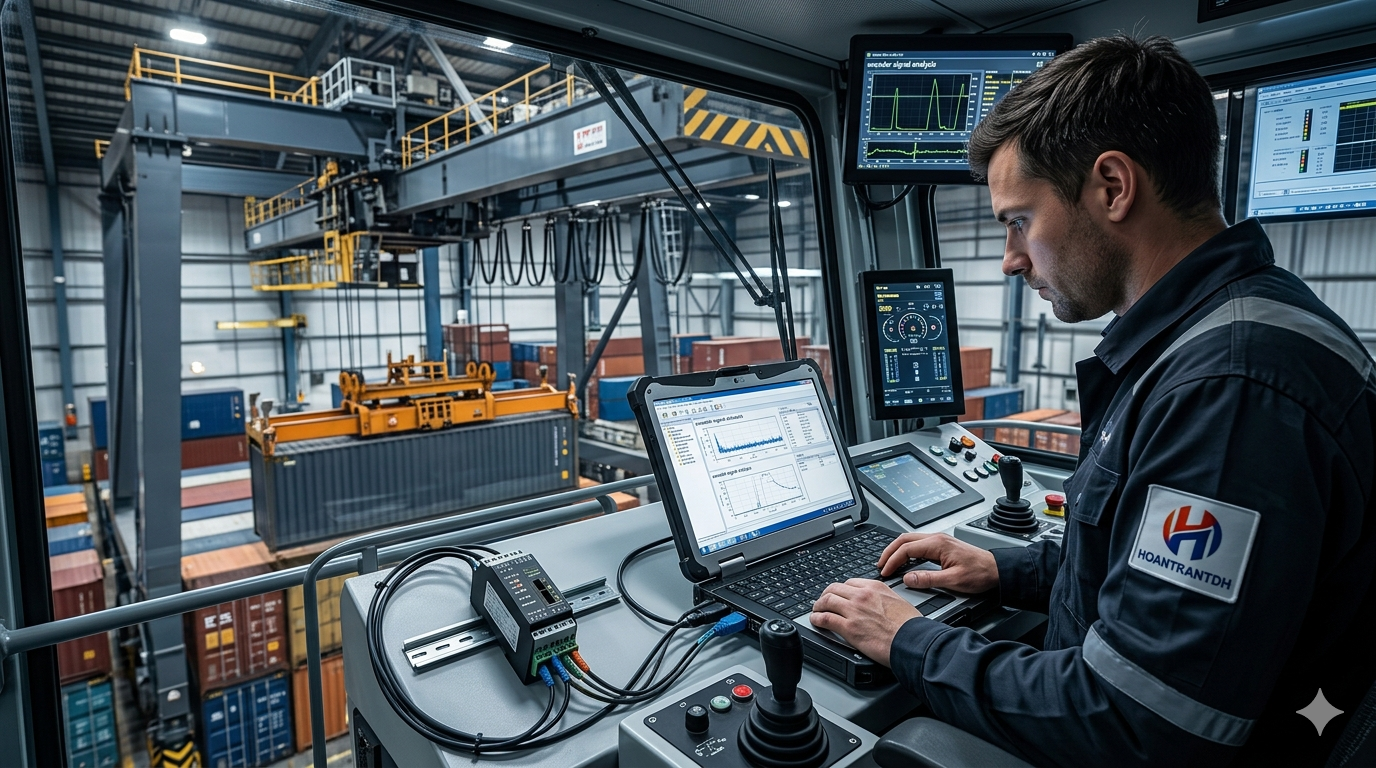

Bước 5 – Cấu hình: Kết nối phần mềm Seneca qua USB hoặc RS485, chọn chế độ hoạt động phù hợp với ứng dụng. Đặt giá trị preset (số xung tương ứng với hành trình max) để scale ngõ ra. Test bằng cách quay encoder và kiểm tra tín hiệu đầu ra trên đồng hồ đo hoặc PLC.

Bước 6 – Kiểm tra và nghiệm thu: Chạy thử hệ thống trong các điều kiện vận hành thực tế. Kiểm tra độ chính xác tại nhiều điểm trên hành trình. So sánh với vị trí thực tế và điều chỉnh offset nếu cần. Lập biên bản nghiệm thu và hướng dẫn vận hành cho khách hàng.

8. Câu hỏi thường gặp về biến đổi encoder Seneca Z-PC

Hỏi: Thiết bị biến đổi encoder Seneca Z-PC có hỗ trợ encoder tuyệt đối (absolute) không?

Đáp: Không, Seneca Z-PC chỉ hỗ trợ encoder incremental với các kênh A, B, Z. Đối với encoder tuyệt đối dạng SSI hoặc parallel, Seneca có các model chuyên dụng khác phù hợp hơn. Liên hệ HOANTRANTDH để được tư vấn.

Hỏi: Thiết bị biến đổi encoder Seneca Z-PC có nhớ vị trí khi mất điện không?

Đáp: Có, sản phẩm tích hợp bộ nhớ EEPROM lưu giá trị đếm hiện tại. Khi có điện trở lại, hệ thống tiếp tục từ vị trí đã lưu mà không cần homing lại. Tính năng này rất hữu ích cho ứng dụng cẩu container khi cần khôi phục vị trí sau khi mất điện.

Hỏi: Có thể sử dụng biến đổi encoder Seneca Z-PC ngoài trời không?

Đáp: Thiết bị có cấp bảo vệ IP20, phù hợp lắp trong tủ điện. Nếu lắp ngoài trời hoặc môi trường khắc nghiệt, cần đặt trong tủ điện IP65 hoặc cao hơn để bảo vệ khỏi bụi, nước và muối biển tại môi trường cảng.

Hỏi: Thời gian bảo hành biến đổi encoder Seneca Z-PC là bao lâu?

Đáp: HOANTRANTDH bảo hành chính hãng 24 tháng cho biến đổi encoder Seneca Z-PC. Trong thời gian bảo hành, chúng tôi đổi mới sản phẩm nếu có lỗi từ nhà sản xuất và hỗ trợ kỹ thuật miễn phí cho khách hàng.

Hỏi: HOANTRANTDH có hỗ trợ lắp đặt và cấu hình biến đổi encoder Seneca Z-PC không?

Đáp: Có, chúng tôi cung cấp dịch vụ lắp đặt, cấu hình và hướng dẫn vận hành cho khách hàng tại Hải Phòng và các tỉnh lân cận. Đội ngũ kỹ sư giàu kinh nghiệm sẽ đảm bảo hệ thống hoạt động ổn định ngay từ đầu. Liên hệ để được báo giá dịch vụ.
