Loadcell chỉ xuất ra vài chục milivôn, quá nhỏ để đưa thẳng vào đầu vào analog của PLC. Seneca Z-SG là bộ chuyển đổi tín hiệu loadcell (strain gauge) gắn thanh DIN: cấp nguồn cho loadcell, đọc tín hiệu mV/V với độ phân giải 24 bit, xuất 4-20 mA hoặc 0-10 V tỉ lệ khối lượng tịnh, đồng thời có cổng RS-485 Modbus RTU. Bài này giải thích cách dùng Z-SG cho cân bồn, cân định lượng, cân phễu, và quan trọng là ranh giới giữa cân công nghệ với cân thương mại.
Thông số chính (theo trang sản phẩm Seneca)
Mục lục
| Thông số | Giá trị |
|---|---|
| Nguồn cấp | 10-40 VDC hoặc 19-28 VAC, tối đa 2,5 W |
| Đầu vào loadcell | Nuôi tối đa 4 loadcell 350 Ω hoặc 8 loadcell 1000 Ω; kết nối 4 hoặc 6 dây; độ nhạy 1 đến 64 mV/V |
| Đầu ra analog | 0-20, 4-20 mA hoặc 0-5, 0-10 V theo khối lượng tịnh |
| Vào/ra số | 1 DI (trừ bì hoặc ngưỡng), 1 DO (ngưỡng khối lượng) |
| Truyền thông | RS-485 Modbus RTU slave, đến 115.200 bps |
| Độ phân giải, cấp chính xác | 24 bit; cấp 0,01%; trôi nhiệt 25 ppm/K |
| Tần số lấy mẫu | Chỉnh được khoảng 12,5 đến 151,7 Hz |
| Cách ly | 1500 VAC, ba chiều |
| Kích thước | Rộng 17,5 mm |
| Cấu hình | DIP switch, phần mềm cấu hình qua cổng micro USB |
Luôn đối chiếu datasheet bản mới nhất trước khi thiết kế.
Hiểu tín hiệu loadcell
Loadcell ghi độ nhạy theo mV/V, ví dụ 2 mV/V. Với điện áp kích thích 10 V, ở tải định mức loadcell xuất 20 mV. Nếu cân bồn dùng 4 loadcell 1 tấn nhưng tải thực tế chỉ 1 tấn tổng, mỗi loadcell chỉ làm việc khoảng 25% định mức, tín hiệu toàn thang chỉ còn khoảng 5 mV. Đây là lý do cần bộ chuyển đổi độ phân giải cao, và cũng là lý do không nên chọn loadcell quá lớn so với tải.
Đấu dây 4 dây hay 6 dây
Cáp loadcell dài có điện trở làm giảm điện áp kích thích thực tế tại loadcell, khiến tín hiệu nhỏ đi và thay đổi theo nhiệt độ cáp. Kết nối 6 dây có hai dây SENSE đo điện áp ngay tại loadcell (hoặc hộp nối) để bù. Với cáp dài hoặc khi dùng hộp nối gom nhiều loadcell, dùng 6 dây. Với kết nối 4 dây, nối tắt SENSE với EXC tại bộ chuyển đổi theo sơ đồ của hãng.
Phần cơ khí quyết định độ chính xác
Bộ chuyển đổi 24 bit không cứu được một hệ cân lắp sai. Các nguyên nhân sai số phổ biến:
- Lực ngang và lực xoắn: dùng bộ gá loadcell (mounting kit) đúng loại, cho phép giãn nở nhiệt nhưng không truyền lực ngang.
- Đường ống nối cứng vào bồn: ống, cáp, ống khí nối vào bồn cân sẽ “gánh” một phần khối lượng. Dùng khớp mềm, đi ống nằm ngang và đủ dài.
- Bồn không cân bằng tải: chỉnh góc (corner trim) tại hộp nối để các loadcell cho tín hiệu bằng nhau khi đặt cùng tải ở các vị trí khác nhau.
- Gió, rung, va đập: tăng lọc số làm ổn định số đọc nhưng chậm đáp ứng; chọn tần số lấy mẫu và lọc theo yêu cầu tốc độ.
- Hàn điện trên bồn: dòng hàn đi qua loadcell làm hỏng. Tháo hoặc nối tắt loadcell và nối đất trực tiếp khi hàn.
Hiệu chuẩn hệ cân
- Kiểm tra cơ khí: bồn tự do, không có gì tì vào.
- Cài loại tín hiệu ra, độ nhạy loadcell, tần số lấy mẫu, lọc.
- Lấy điểm không với bồn rỗng.
- Đặt quả cân chuẩn (hoặc bơm vào một lượng nước đã cân/đo chính xác) ở mức càng gần tải làm việc càng tốt, nhập giá trị.
- Kiểm tra lại tại nhiều mức tải và kiểm tra lặp lại; kiểm tra lệch tâm nếu là sàn cân.
Hiệu chuẩn bằng tính toán từ mV/V (không dùng quả cân) nhanh nhưng kém chính xác hơn, chỉ nên dùng khi không thể đặt tải chuẩn.
Cân công nghệ và cân thương mại

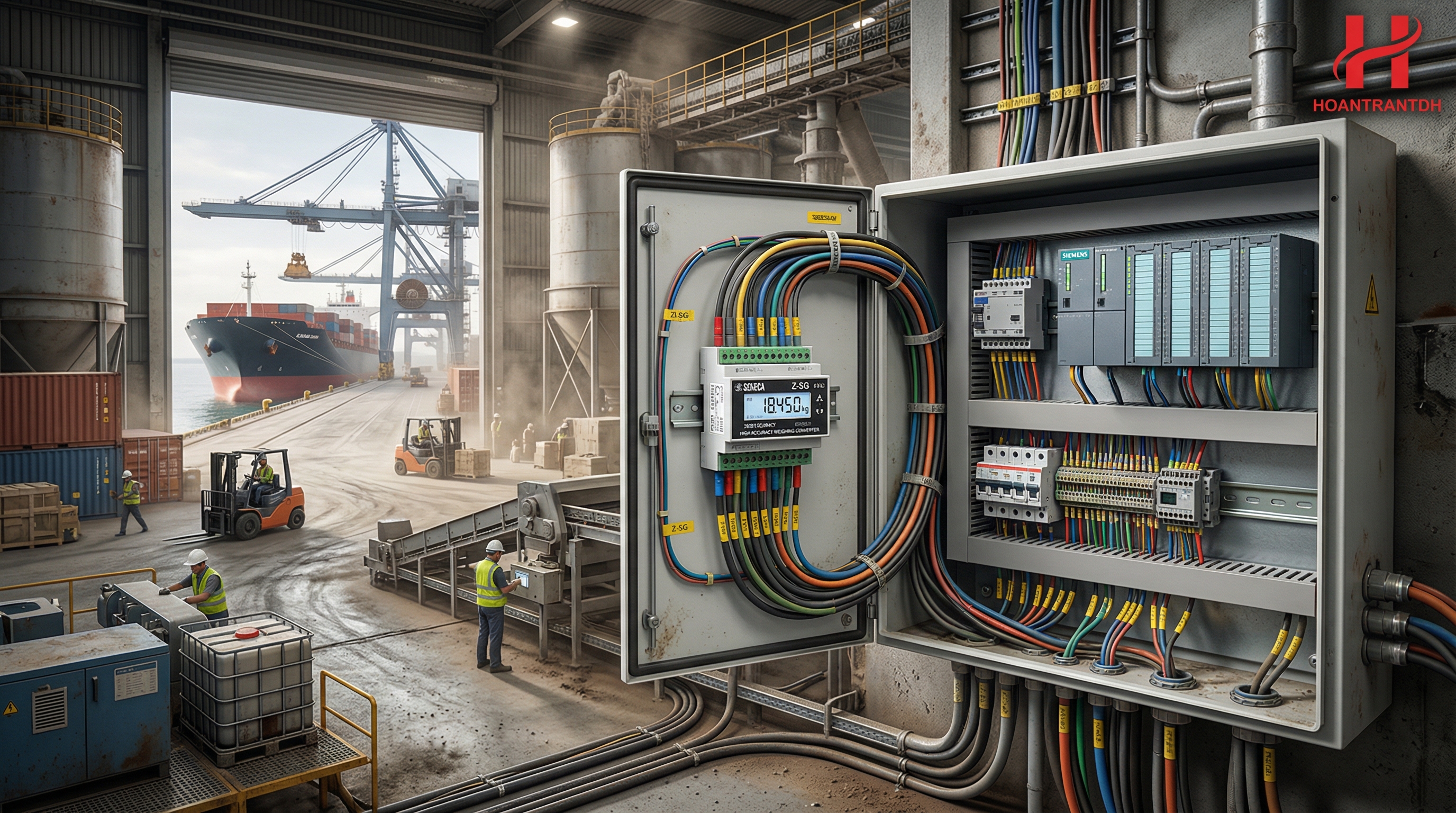

Z-SG phù hợp cho cân công nghệ: định lượng phối trộn, cân bồn kiểm soát tồn chứa, cân phễu, giám sát quá tải. Với cân dùng trong mua bán, thanh toán (cân xe tải giao nhận, cân hàng tính tiền), Việt Nam quy định phương tiện đo phải được phê duyệt mẫu và kiểm định. Khi đó cần đầu cân (indicator) và hệ cân đã được phê duyệt mẫu, không thay bằng bộ chuyển đổi tín hiệu tự lắp.
Với cân container theo yêu cầu khối lượng toàn bộ đã xác minh (VGM) của công ước SOLAS, thiết bị cân cũng phải đáp ứng yêu cầu của quốc gia nơi cân, thường là thiết bị cân đã được kiểm định.
Kết nối PLC
- 4-20 mA: đơn giản, nhưng độ phân giải bị giới hạn bởi module analog của PLC (thường 12-16 bit).
- Modbus RTU: đọc trực tiếp giá trị khối lượng, trạng thái, và gửi lệnh trừ bì; giữ được độ phân giải. Xem Modbus RTU/TCP.
- DI/DO: nút trừ bì tại chỗ, ngõ ra ngưỡng để dừng nạp liệu nhanh không phụ thuộc vòng quét PLC.
Xem thêm: Bộ chuyển đổi, cách ly tín hiệu Seneca giá bao nhiêu? Bảng giá 2026.
Câu hỏi thường gặp
Một Z-SG gắn được bao nhiêu loadcell?
Tối đa 4 loadcell 350 Ω hoặc 8 loadcell 1000 Ω, đấu song song qua hộp nối.
Số cân nhảy liên tục?
Kiểm tra rung và gió, tiếp đất và chống nhiễu cáp, đường ống tì vào bồn; sau đó mới tăng lọc số.
