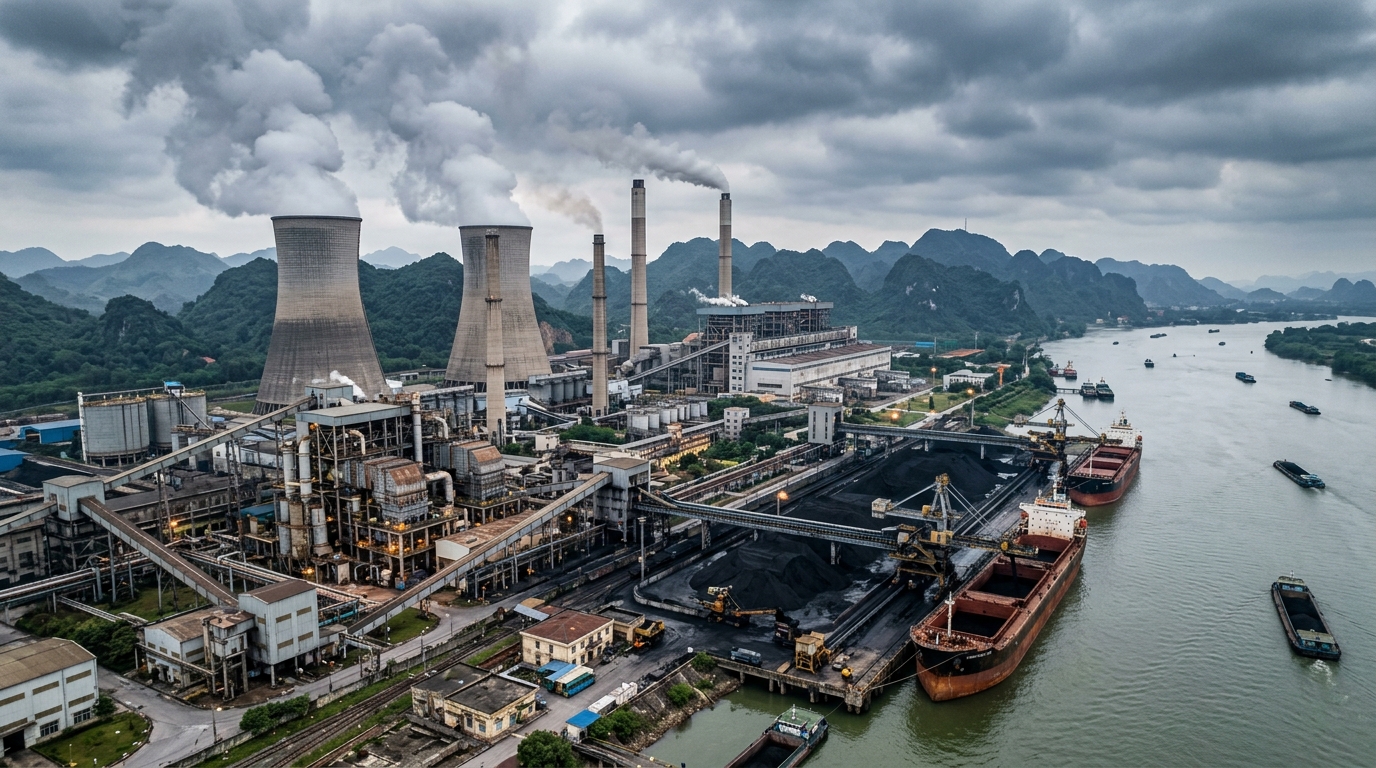

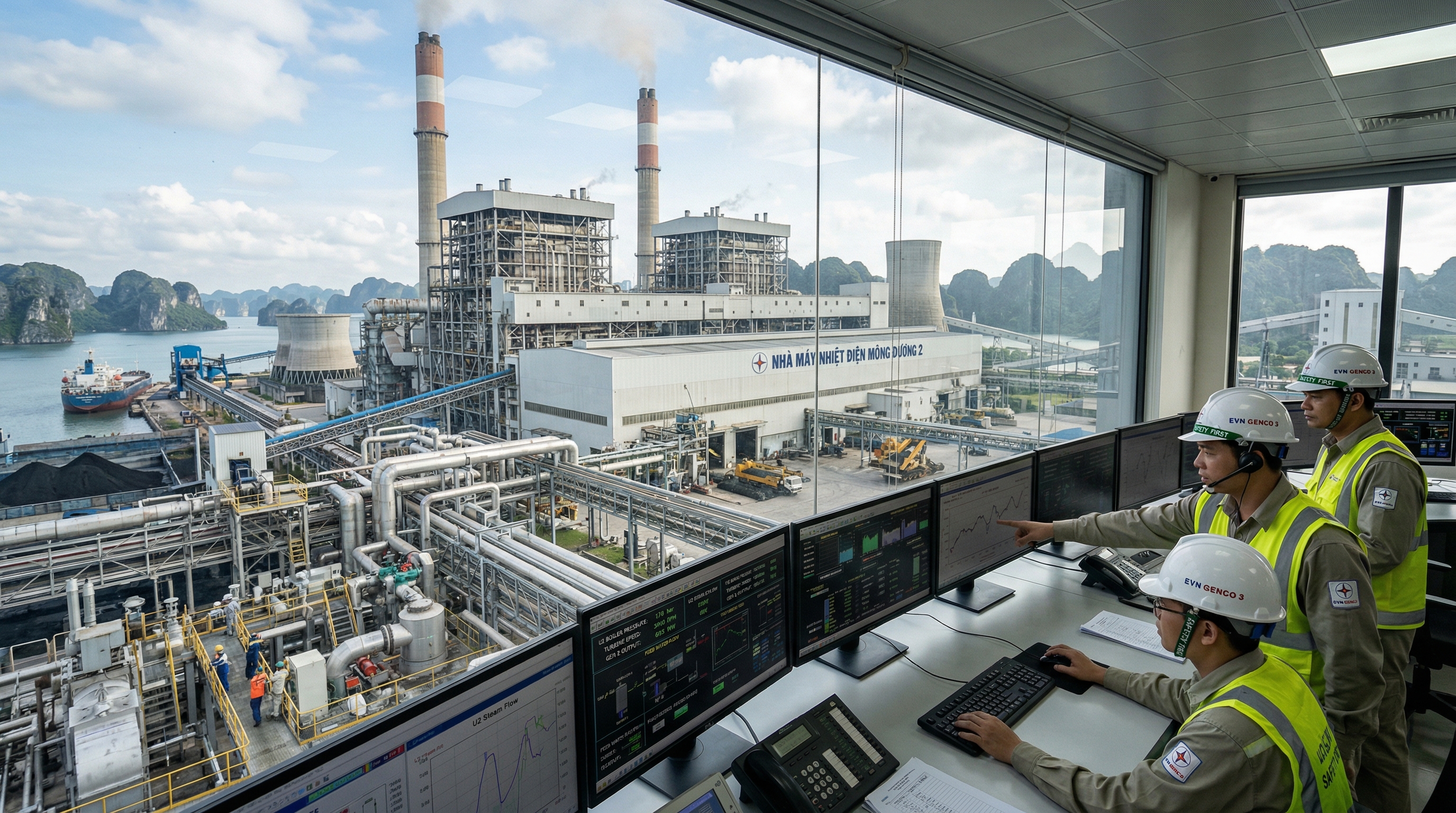

Quảng Ninh và Hải Phòng có nhiều nhà máy nhiệt điện than. Điều khiển chính của lò hơi, tuabin trong các nhà máy này do hệ thống điều khiển phân tán (DCS) của nhà thầu chính đảm nhận. Nhưng quanh khối chính là rất nhiều hệ thống phụ trợ (balance of plant): băng tải than, kho than, thải tro xỉ, xử lý nước, khử lưu huỳnh khí thải, khí nén, trạm bơm nước làm mát. Đó là nơi thiết bị đo lường, PLC và các giải pháp cải tạo, thay thế linh kiện đóng vai trò lớn. Bài này trình bày tự động hóa và đo lường trong nhà máy nhiệt điện ở các hệ thống phụ trợ, những điểm đo khó và kinh nghiệm thay thế thiết bị.
Phân lớp hệ thống điều khiển
Mục lục
- DCS: điều khiển lò hơi, tuabin, máy phát, các vòng điều khiển chính, bảo vệ khối.

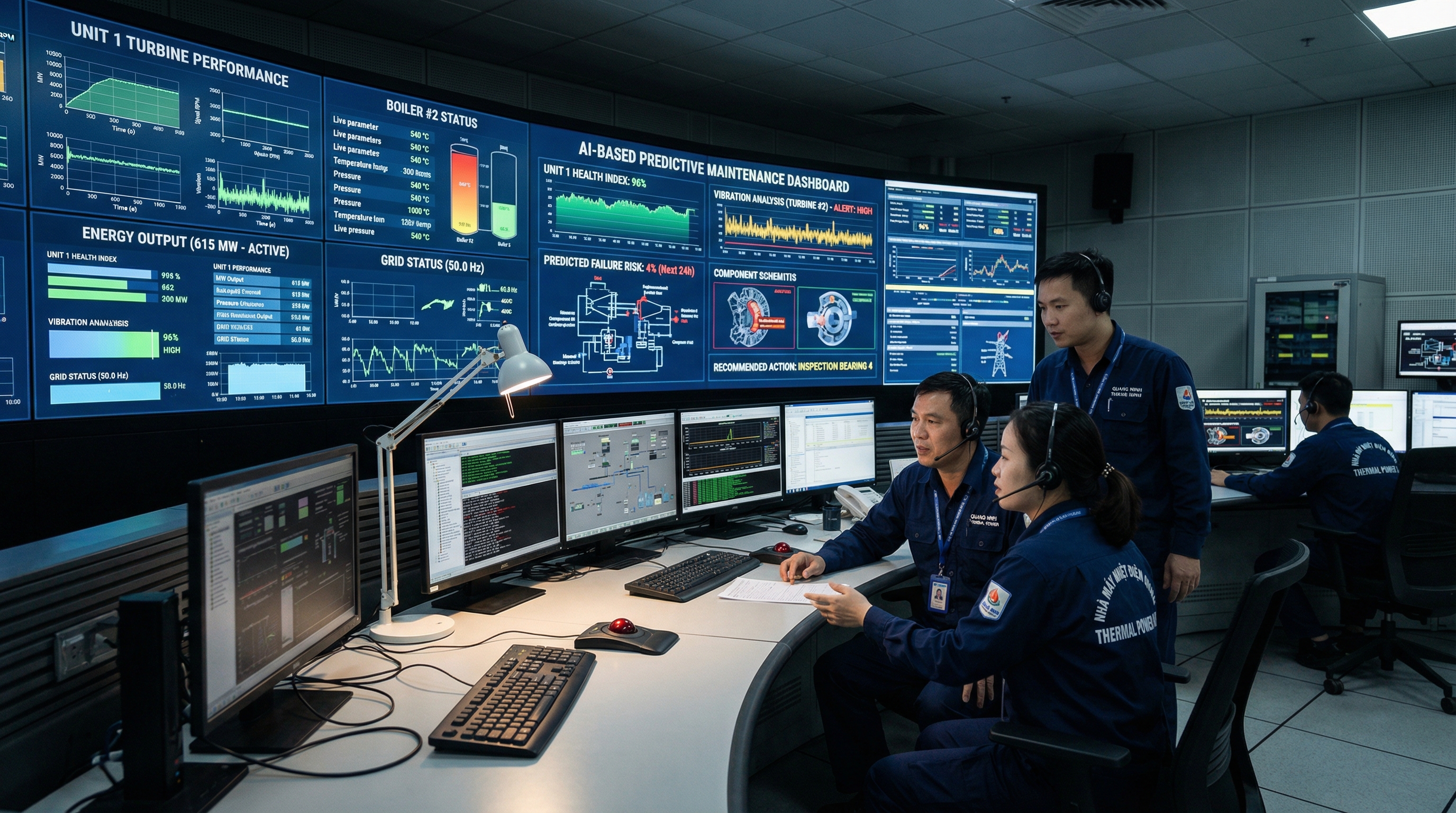

- PLC cho hệ thống phụ trợ: vận chuyển than, thải xỉ, xử lý nước, khử khoáng, khí nén, thường do các nhà cung cấp gói thiết bị riêng.
- Hệ thống quan trắc khí thải liên tục (CEMS): đo bụi, SO₂, NOx, O₂… ở ống khói, truyền về cơ quan quản lý môi trường; giới hạn phát thải theo quy chuẩn khí thải nhiệt điện hiện hành.
Những điểm đo khó trong nhà máy nhiệt điện
| Điểm đo | Khó khăn | Giải pháp thường dùng |
|---|---|---|
| Mức nước bao hơi (drum) | Áp suất, nhiệt độ cao; khối lượng riêng nước và hơi thay đổi theo áp suất | Chênh áp có bù áp suất, kết hợp chỉ thị mức trực tiếp và thiết bị độc lập cho bảo vệ |
| Lưu lượng hơi, nước cấp | Nhiệt độ, áp suất cao | Chênh áp qua vòi phun, orifice theo tiêu chuẩn; bù khối lượng riêng |
| Mức than trong silo, bunker | Bụi dày, bề mặt nghiêng, nguy cơ cháy âm ỉ | Radar tần số cao, thổi khí làm sạch anten |
| Mức tro bay trong silo, phễu lọc bụi | Bụi mịn, nhiệt độ cao, bám dính | Radar, công tắc mức điện dung hoặc rung chịu nhiệt |
| Nhiệt độ khói, hơi quá nhiệt | Nhiệt độ cao, mài mòn | Thermocouple với ống bảo vệ chịu mài mòn |
| Băng tải than | Lệch băng, trượt, rách băng, cháy | Công tắc lệch băng, cảm biến tốc độ, dây giật dừng khẩn, cân băng tải |
Hệ thống xử lý nước và khử khoáng
Nước cấp lò hơi phải có độ tinh khiết rất cao. Hệ thống xử lý gồm lọc, trao đổi ion hoặc thẩm thấu ngược, khử khí. Thiết bị đo quan trọng: độ dẫn điện, pH, silica, oxy hòa tan, lưu lượng, mức bồn hóa chất. Đồng hồ điện từ không đo được nước khử khoáng có độ dẫn rất thấp; dùng công nghệ khác như siêu âm hoặc chênh áp cho các điểm này.
Môi trường khắc nghiệt và độ bền
- Bụi than, bụi tro dày: thiết bị cần cấp bảo vệ cao, tủ điện kín, có lọc khí làm mát.
- Nhiệt độ cao quanh lò, rung động từ máy nghiền, quạt lớn.
- Nhiễu điện từ từ động cơ lớn, biến tần: tín hiệu cần cách ly, chống nhiễu đúng cách. Xem tín hiệu 4-20 mA và chống nhiễu.
- Khu vực có nguy cơ nổ bụi than: thiết bị phù hợp vùng nguy hiểm bụi.
Thay thế linh kiện và cải tạo
Nhiều nhà máy vận hành từ mười đến hai mươi năm, thiết bị đo và PLC của các gói phụ trợ đã ngừng sản xuất. Kinh nghiệm:
- Lập danh sách thiết bị theo hệ thống, ghi mã, tình trạng, thiết bị thay thế tương đương.
- Ưu tiên dự trữ cho thiết bị mà khi hỏng làm dừng tổ máy hoặc giảm công suất.
- Khi thay bằng mã khác, kiểm tra tín hiệu, nguồn cấp, kích thước lắp đặt, chứng nhận phòng nổ, cài đặt dải đo.
- Cải tạo theo kỳ đại tu để tránh dừng máy ngoài kế hoạch.
Xem thêm về linh kiện ngừng sản xuất ở linh kiện tự động hóa ngừng sản xuất.
Câu hỏi thường gặp
Có thể kết nối thiết bị mới vào DCS hiện có?
Thường qua tín hiệu 4-20 mA, HART, hoặc truyền thông Modbus qua gateway; cần phối hợp với đơn vị quản lý DCS để cấu hình và kiểm tra.
Thiết bị đo cho nhà máy điện cần gì đặc biệt?
Độ tin cậy, chịu môi trường bụi, nhiệt, rung; chứng từ nguồn gốc rõ ràng; với điểm đo bảo vệ, cần thiết bị độc lập và kiểm tra định kỳ. Xem Modbus và thiết bị Dinel, Seneca.
