Tín Hiệu 4–20 mA Và 0–10 V Là Gì? Hướng Dẫn Đọc Hiểu Chuẩn Công Nghiệp Cho Người Mới

Tín Hiệu 4–20 mA Và 0–10 V .Nếu bạn mới bước vào ngành tự động hóa công nghiệp, chắc chắn bạn sẽ gặp ngay hai khái niệm: tín hiệu 4–20 mA và 0–10 V. Đây là hai chuẩn tín hiệu analog phổ biến nhất trong công nghiệp – dùng để truyền dữ liệu đo lường từ cảm biến về bộ điều khiển (PLC/DCS/SCADA). Hiểu đúng hai chuẩn này là nền tảng để đọc datasheet, đấu nối thiết bị, cấu hình PLC và xử lý sự cố hiệu quả.

Bài viết này giải thích từng bước tín hiệu 4–20 mA và 0–10 V – từ khái niệm cơ bản, cách tính toán, ưu nhược điểm đến hướng dẫn đấu nối thực tế – được biên soạn bởi kỹ sư HOANTRANTDH.



1. Tín Hiệu Analog Công Nghiệp Là Gì? Tại Sao Cần Chuẩn Hóa?

Trong hệ thống tự động hóa, cảm biến đo các đại lượng vật lý (nhiệt độ, áp suất, lưu lượng, mức…) và phải truyền kết quả về bộ điều khiển. Thay vì truyền số đo thô, người ta chuẩn hóa thành dải tín hiệu điện để:

• Tương thích với mọi thiết bị của mọi hãng sản xuất khác nhau (PLC Siemens, Mitsubishi, Schneider… đều đọc được)
• Truyền xa hàng trăm mét mà không bị suy hao hoặc nhiễu ảnh hưởng đến độ chính xác
• Phát hiện đứt cáp và sự cố thiết bị ngay lập tức (đặc biệt với 4–20 mA)
• Chuẩn hóa cách tính toán, lập trình và xử lý dữ liệu trong PLC/SCADA



Hai chuẩn tín hiệu analog phổ biến nhất toàn cầu và tại Việt Nam là 4–20 mA (chuẩn dòng điện) và 0–10 V (chuẩn điện áp). Ngoài ra còn có 0–20 mA, 1–5 V, ±10 V nhưng ít phổ biến hơn trong công nghiệp.



2. Tín Hiệu 4–20 mA Là Gì? Nguyên Lý Và Cách Hoạt Động

Tín hiệu 4–20 mA là chuẩn tín hiệu dòng điện analog, trong đó:

• 4 mA = 0% (giá trị nhỏ nhất của đại lượng đo – ví dụ: 0 °C, 0 bar, mức 0%)
• 20 mA = 100% (giá trị lớn nhất của đại lượng đo – ví dụ: 100 °C, 10 bar, mức 100%)
• Dải hoạt động: 4 mA đến 20 mA – khoảng 16 mA biểu diễn toàn dải đo
• Tín hiệu dưới 3,6 mA hoặc trên 21 mA = lỗi / đứt cáp / thiết bị hỏng (fault detection)



Điểm khởi đầu 4 mA (chứ không phải 0 mA) là “thiết kế thông minh” nhất của chuẩn này: dòng 4 mA cũng đồng thời cấp nguồn cho cảm biến 2 dây (loop-powered), và bất kỳ dòng nào dưới 4 mA đều báo hiệu có sự cố đường dây.



2.1  Vòng dòng điện (current loop) – nguyên lý truyền tín hiệu

Tín hiệu 4–20 mA truyền theo nguyên lý “vòng dòng điện” (current loop): cùng một dòng điện chạy qua tất cả các phần tử trong mạch (cảm biến, dây dẫn, thiết bị đọc). Do đó:

• Điện trở dây dẫn KHÔNG ảnh hưởng đến giá trị đo (miễn là tổng trở tải trong giới hạn cho phép)
• Truyền xa đến 300–1.000 m mà không cần khuếch đại tín hiệu
• Chống nhiễu điện từ EMI tốt – không bị ảnh hưởng bởi điện áp rơi trên dây
• Dây 2 dây (loop-powered): cảm biến nhận nguồn từ vòng dòng 24 V DC, không cần nguồn riêng



2.2  Công thức tính giá trị thực từ tín hiệu 4–20 mA

Công thức chuyển đổi tín hiệu dòng 4–20 mA sang giá trị thực:



∑	Giá trị thực = [(I – 4) / 16] × (Span_max – Span_min) + Span_min



Trong đó: I = dòng điện đo được (mA); Span_min và Span_max = dải đo của cảm biến.



💡	Ví dụ thực tế: Cảm biến nhiệt độ PT100 dải 0–200 °C, đo được 12 mA. Nhiệt độ thực = [(12–4)/16] × (200–0) + 0 = 0,5 × 200 = 100 °C.



3. Tín Hiệu 0–10 V Là Gì? Nguyên Lý Và Cách Hoạt Động

Tín hiệu 0–10 V là chuẩn tín hiệu điện áp analog, trong đó:

• 0 V = 0% (giá trị nhỏ nhất của đại lượng đo)
• 10 V = 100% (giá trị lớn nhất của đại lượng đo)
• Dải hoạt động: 0 V đến 10 V – hoàn toàn tuyến tính
• Không có cơ chế phát hiện đứt cáp tự nhiên (vì 0 V = giá trị hợp lệ)



Tín hiệu 0–10 V được dùng nhiều trong các ứng dụng khoảng cách ngắn, thiết bị dân dụng – công nghiệp (HVAC, điều khiển tốc độ biến tần), nơi mà sự đơn giản và chi phí thấp quan trọng hơn khả năng chống nhiễu.



3.1  Đặc điểm của tín hiệu điện áp 0–10 V

• Trở kháng đầu ra thấp: cảm biến / transmitter 0–10 V có trở kháng đầu ra rất thấp (10–100 Ω)
• Trở kháng đầu vào cao: thiết bị đọc (PLC, bộ hiển thị) có trở kháng đầu vào cao (>10 kΩ)
• Nhạy với điện trở dây dẫn: điện áp rơi trên dây gây sai số – hạn chế khoảng cách truyền
• Dễ bị ảnh hưởng bởi nhiễu điện từ EMI trong môi trường công nghiệp có biến tần, motor



3.2  Công thức tính giá trị thực từ tín hiệu 0–10 V

Công thức chuyển đổi tín hiệu điện áp 0–10 V sang giá trị thực:



∑	Giá trị thực = (V / 10) × (Span_max – Span_min) + Span_min



Trong đó: V = điện áp đo được (V); Span_min và Span_max = dải đo của cảm biến.



💡	Ví dụ thực tế: Cảm biến áp suất dải 0–10 bar, đo được 6,5 V. Áp suất thực = (6,5/10) × (10–0) + 0 = 0,65 × 10 = 6,5 bar.

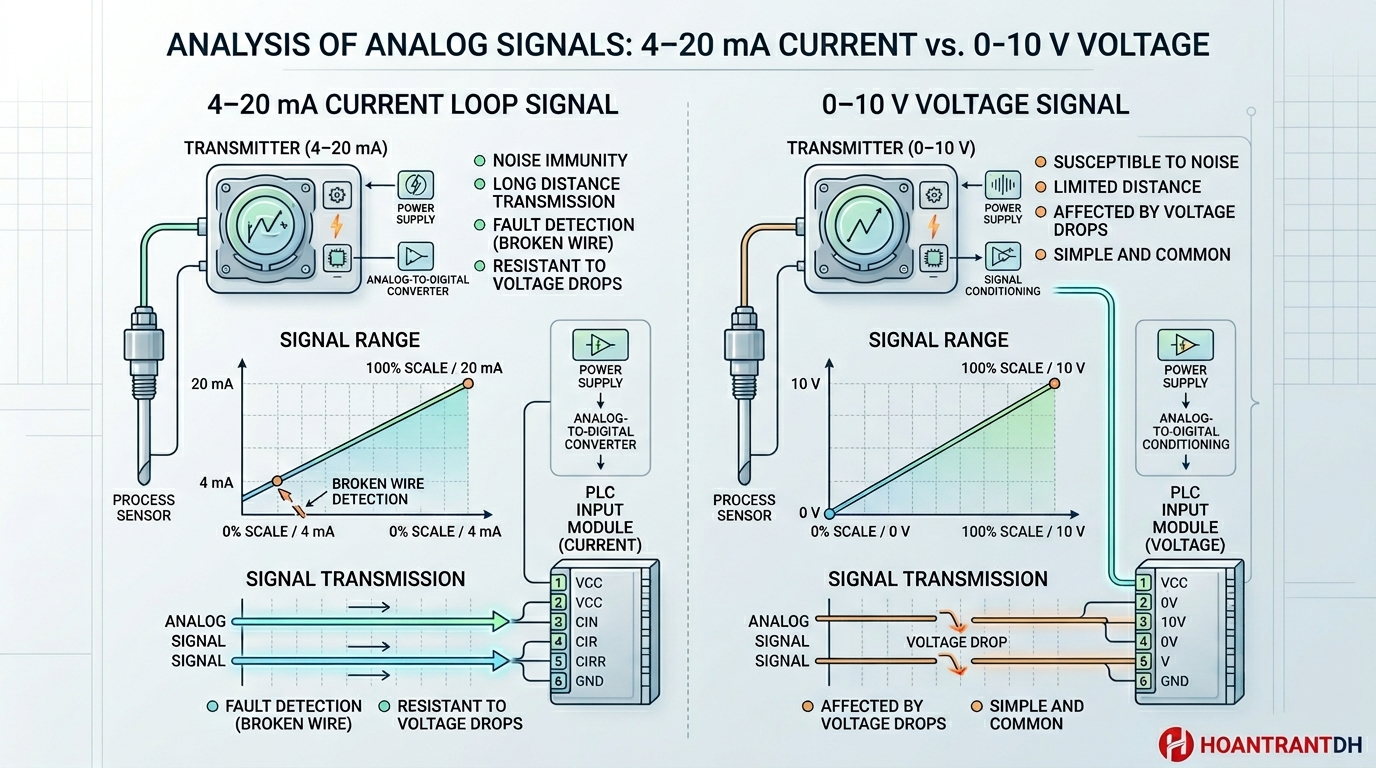

4. So Sánh Chi Tiết: 4–20 mA vs 0–10 V – 10 Tiêu Chí Kỹ Thuật

Bảng so sánh toàn diện giúp kỹ sư và người mới chọn đúng chuẩn tín hiệu cho từng ứng dụng:

Tiêu chí	Tín hiệu 4–20 mA	Tín hiệu 0–10 V
Loại tín hiệu	Dòng điện (Current)	Điện áp (Voltage)
Dải tín hiệu	4 mA – 20 mA	0 V – 10 V
Phát hiện đứt cáp	✅ Có – dòng < 3,6 mA	❌ Không – 0 V là hợp lệ
Chống nhiễu EMI	✅ Rất tốt	⚠ Kém hơn, nhạy nhiễu
Khoảng cách truyền	✅ Đến 300–1.000 m	⚠ Tối đa 10–30 m (thực tế)
Ảnh hưởng dây dẫn	✅ Không ảnh hưởng	⚠ Điện áp rơi gây sai số
Nguồn cấp cảm biến	✅ 2 dây loop-powered 24V	⚠ Cần nguồn riêng thường
Phổ biến tại nhà máy	✅ Tiêu chuẩn toàn cầu	⚠ Phổ biến hơn ở HVAC, biến tần
Chi phí dây cáp	★★★ Trung bình	★★ Rẻ hơn (dây thường)
Dễ đấu nối & debug	★★★★ Dễ đo bằng ampe kẹp/đồng hồ	★★★★ Dễ đo bằng đồng hồ vạn năng thông thường

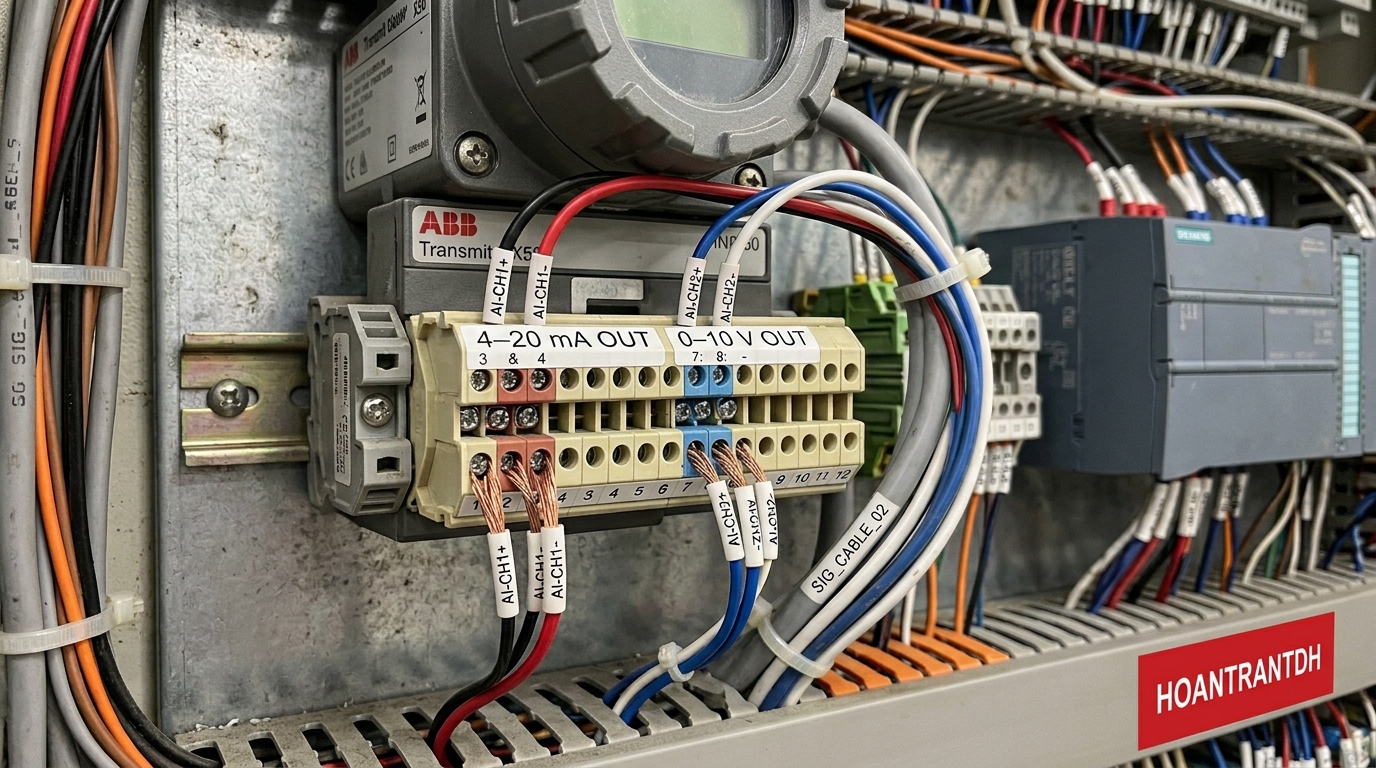

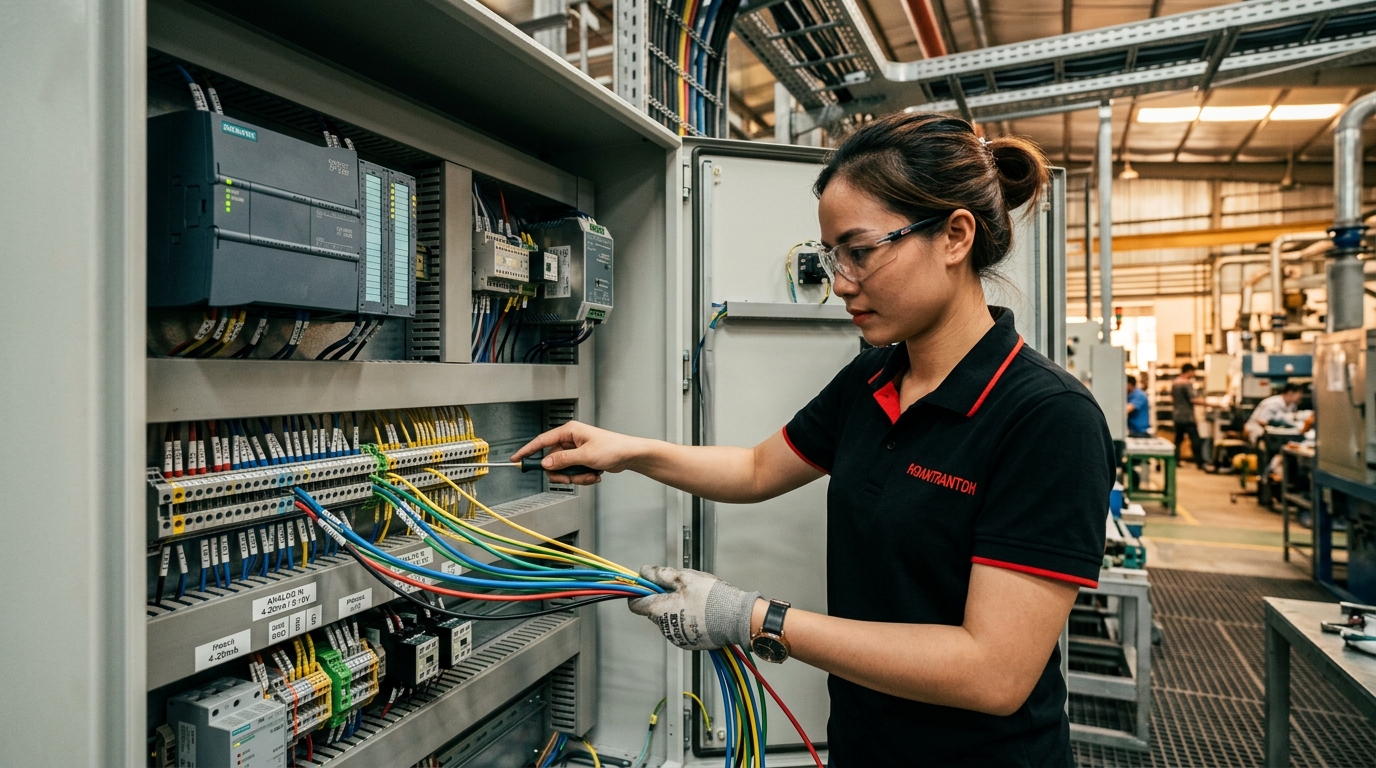

5. Hướng Dẫn Đấu Nối Tín Hiệu 4–20 mA Và 0–10 V Thực Tế

5.1  Đấu nối cảm biến 4–20 mA 2 dây (loop-powered)

Đây là kiểu đấu nối phổ biến nhất. Nguồn 24 V DC cấp vào vòng dòng, cảm biến và thiết bị đọc mắc nối tiếp:



🔌	(+) 24V DC → (+) cảm biến → (–) cảm biến → (+) AI card PLC → (–) AI card → GND (0V)



Lưu ý: điện trở tải tối đa (burden resistance) phải trong giới hạn datasheet cảm biến – thường 250–600 Ω tổng. Nếu mắc thêm thiết bị hiển thị nối tiếp, cộng điện trở tải lại.



5.2  Đấu nối cảm biến 4–20 mA 3 dây và 4 dây

• 3 dây (self-powered): nguồn cấp riêng (+V, GND), dây tín hiệu riêng (OUT+). Bộ đọc đo dòng qua OUT+ và GND
• 4 dây: nguồn cấp riêng (+V và GND) + tín hiệu ra riêng (OUT+ và OUT–). Cách ly tốt nhất, dùng cho thiết bị cao cấp và môi trường nhiễu
• Lưu ý polarity: cực (+) và (–) phải đúng – đấu ngược sẽ không có tín hiệu hoặc hỏng thiết bị



5.3  Đấu nối tín hiệu 0–10 V

Đấu nối 0–10 V đơn giản hơn: dây (+) tín hiệu vào cổng AI dương của PLC, dây (–) / GND về 0 V chung. Tuy nhiên cần lưu ý:

• Dùng cáp có màn chắn (shielded cable) và nối đất một đầu để giảm nhiễu EMI
• Giữ dây tín hiệu 0–10 V đi xa khỏi dây động lực (motor, biến tần) tối thiểu 10–15 cm
• Trở kháng đầu vào PLC phải ≥ 10 kΩ để không gây sụt điện áp đầu ra cảm biến

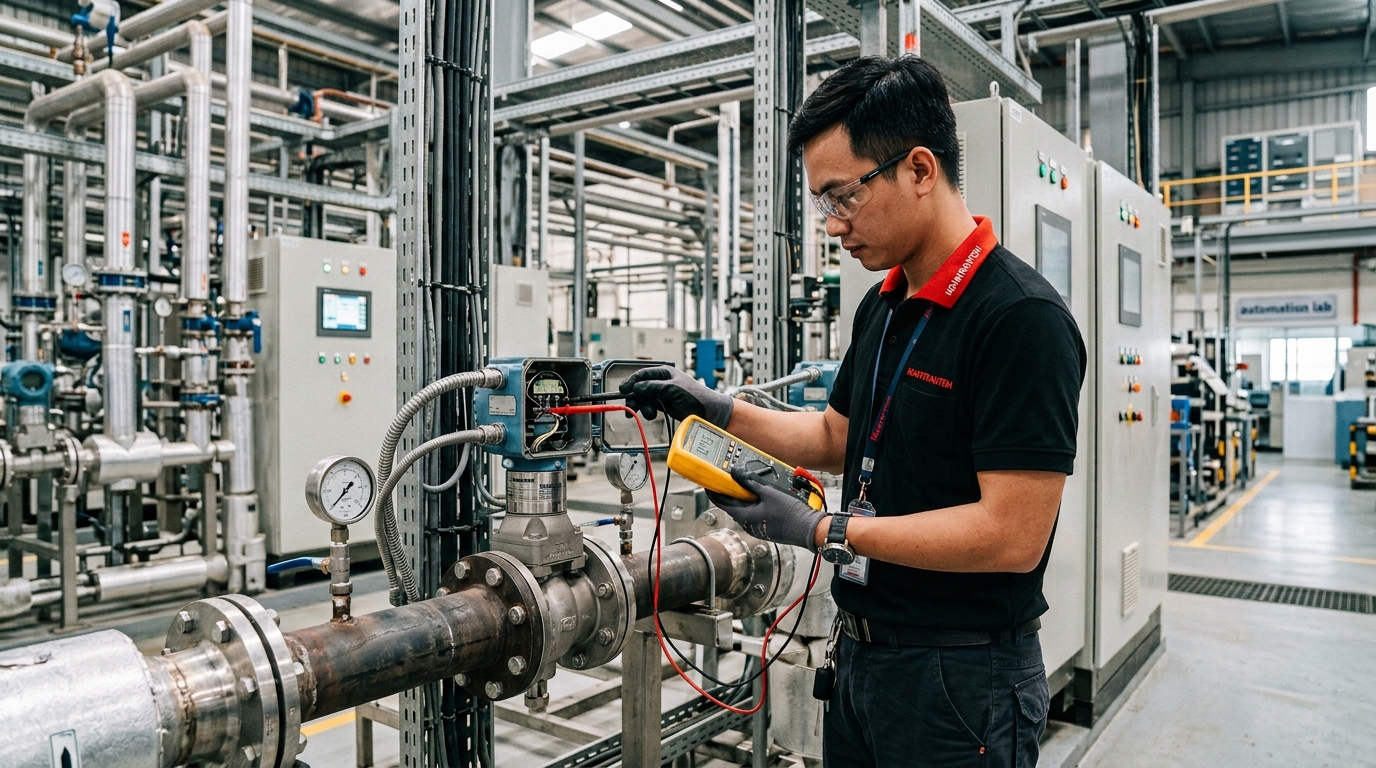

5.4  Kiểm tra và đo tín hiệu ngoài hiện trường

• Đo 4–20 mA: dùng đồng hồ vạn năng ở thang đo DC mA, mắc nối tiếp vào vòng dòng (cắt dây và mắc ampe kế) hoặc dùng ampe kẹp AC/DC
• Đo 0–10 V: dùng đồng hồ vạn năng thang DC V, đo song song giữa (+) và GND tín hiệu
• Kiểm tra đứt cáp 4–20 mA: đo dòng – nếu = 0 mA hoặc < 3,6 mA là đứt cáp hoặc thiết bị hỏng







6. Cách Lập Trình PLC Đọc Tín Hiệu 4–20 mA Và 0–10 V – Công Thức Chuẩn

Khi tín hiệu analog vào PLC, bộ ADC (Analog to Digital Converter) chuyển đổi thành giá trị số nguyên (raw value). Mỗi hãng PLC có thang đo raw khác nhau:



Hãng PLC	Thang đo Raw (4–20 mA)	Thang đo Raw (0–10 V)	Ghi chú
Siemens S7-1200/1500	0 – 27.648	0 – 27.648	Kiểm tra manual PLC
Siemens S7-300/400	0 – 27.648	0 – 27.648	Kiểm tra manual PLC
Mitsubishi FX / Q	0 – 4.000	0 – 4.000 (hoặc 0–32.000)	Kiểm tra manual PLC
Schneider M221/M340	0 – 10.000	0 – 10.000	Kiểm tra manual PLC
Delta DVP / AS	0 – 4.000	0 – 4.000	Kiểm tra manual PLC
Allen-Bradley	3.277 – 16.383	0 – 32.767	Kiểm tra manual PLC



Công thức chung chuyển đổi Raw Value sang giá trị thực trong PLC:



∑	Giá trị thực = [(Raw – Raw_min) / (Raw_max – Raw_min)] × (Span_max – Span_min) + Span_min



Ví dụ Siemens S7-1200, cảm biến áp suất 0–10 bar, 4–20 mA:



💡	Ví dụ: Đọc raw = 13.824 → Giá trị thực = [(13.824 – 0) / 27.648] × 10 = 0,5 × 10 = 5,0 bar



Lưu ý: Siemens S7 map dải 4–20 mA vào 0–27.648 (không phải 4mA=0, 20mA=27.648 theo dải mA). Giá trị 0 = 4 mA, giá trị 27.648 = 20 mA. Đây là nguồn nhầm lẫn phổ biến cho kỹ sư mới.

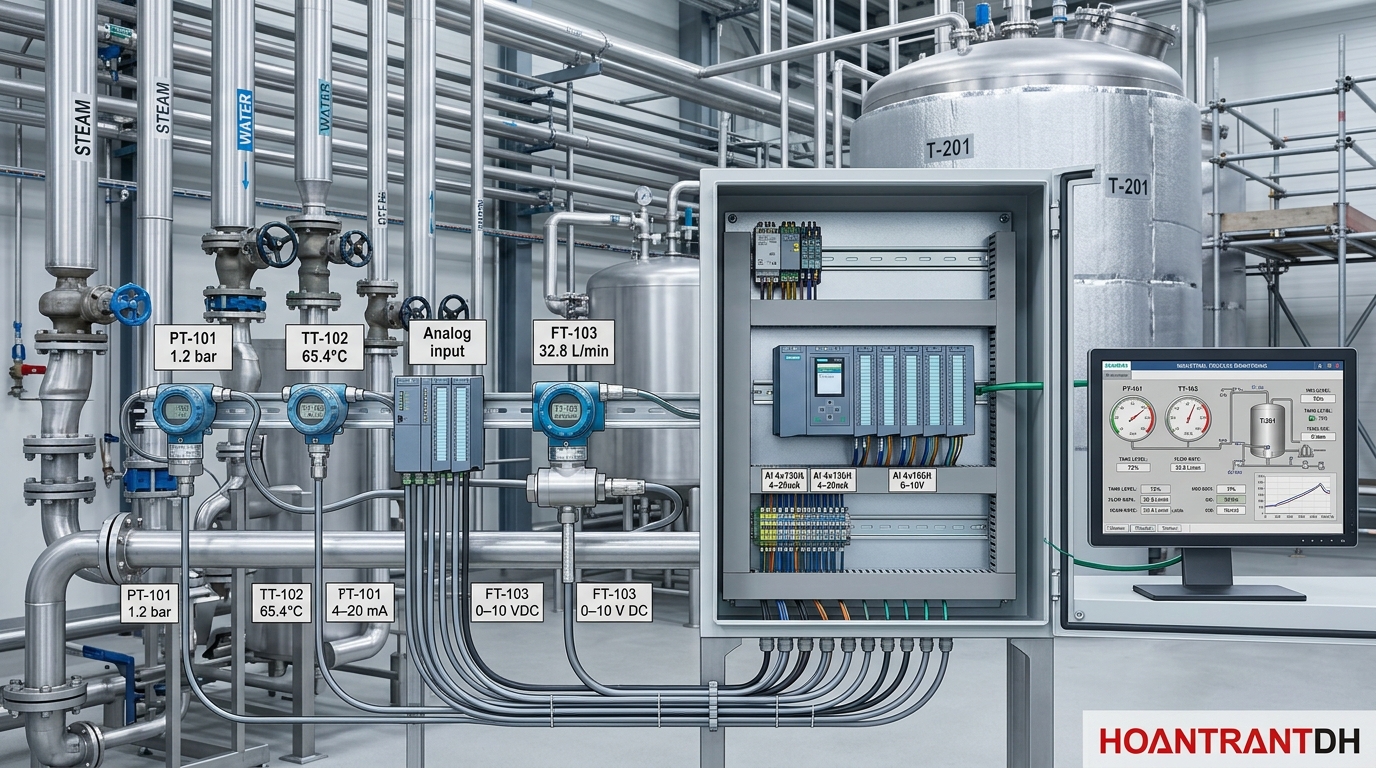

7. Ứng Dụng Thực Tế Tín Hiệu 4–20 mA Và 0–10 V Tại Nhà Máy Việt Nam

Bảng ứng dụng dưới đây tổng hợp các trường hợp sử dụng phổ biến nhất của tín hiệu 4–20 mA và 0–10 V tại nhà máy Việt Nam:



Ứng dụng	Chuẩn tín hiệu	Thiết bị điển hình
Đo nhiệt độ PT100 lên PLC	4–20 mA	PT100 WZP2-221 + transmitter Seneca
Đo mức bồn chứa chất lỏng	4–20 mA	Dinel LPSx / Flowline LU20
Đo lưu lượng đường ống	4–20 mA	Đồng hồ lưu lượng điện từ / ultrasonic
Đo áp suất khí, nước	4–20 mA	Georgin NCT200, Dinel LPSx
Điều khiển tốc độ biến tần	0–10 V hoặc 4–20 mA	Biến tần ABB, Siemens, Delta
Điều khiển van tỷ lệ (proportional valve)	4–20 mA hoặc 0–10 V	Van điện từ tỷ lệ, van servo
Đo pH, độ dẫn điện nước thải	4–20 mA	Đầu đo điện hóa + transmitter
Hệ thống IIoT – truyền lên cloud	4–20 mA → Modbus → 4G	Z-PASS2-RT Seneca (HOANTRANTDH)



8. Những Lỗi Thường Gặp Khi Làm Việc Với Tín Hiệu 4–20 mA Và 0–10 V

8.1  Lỗi thường gặp với tín hiệu 4–20 mA



⚠️	Vượt quá trở tải tối đa (burden resistance) Nhiều thiết bị mắc nối tiếp trên một vòng dòng → tổng điện trở tải vượt giới hạn → cảm biến không đủ điện áp để duy trì 20 mA. Giải pháp: tính tổng tải trước khi thiết kế, dùng bộ tách tín hiệu (signal isolator/splitter) nếu cần nhiều điểm đọc.



⚠️	Nhầm cảm biến 2 dây và 3 dây Cảm biến 2 dây loop-powered không có nguồn riêng – nguồn từ vòng dòng 24 V. Cảm biến 3 dây có nguồn riêng và dây tín hiệu riêng. Đấu nhầm kiểu dây sẽ không có tín hiệu hoặc hỏng cổng AI card.



⚠️	Không bù điểm 0 (zero offset) khi hiệu chuẩn Sau thời gian dài, điểm 0 của cảm biến có thể dịch chuyển (zero drift). Cần hiệu chuẩn định kỳ bằng nguồn dòng chuẩn (loop calibrator) để xác nhận 4 mA = điểm 0 thực tế.



8.2  Lỗi thường gặp với tín hiệu 0–10 V



⚠️	Nhiều thiết bị đọc cùng đầu ra 0–10 V của một cảm biến (nối song song) Khi nhiều thiết bị đọc nối song song vào cùng một đầu ra 0–10 V, trở kháng tổng giảm → điện áp đầu ra bị kéo xuống → đọc sai. Giải pháp: dùng bộ phân tách tín hiệu (signal splitter) hoặc thiết bị có trở kháng đầu vào đủ cao.



⚠️	Không dùng cáp màn chắn trong môi trường biến tần Biến tần và motor phát nhiễu EMI mạnh. Dây tín hiệu 0–10 V không có màn chắn gần cáp động lực sẽ bị nhiễu, gây dao động giá trị đọc. Giải pháp: cáp màn chắn, nối đất màn chắn một đầu, tách biệt đường đi dây.



⚠️	Tham chiếu GND không chung (ground loop) Nếu cảm biến và thiết bị đọc có nguồn cấp khác nhau và GND không cùng điểm, sẽ có điện áp chênh lệch GND gây đọc sai hoặc nhiễu liên tục. Giải pháp: dùng cảm biến có cách ly quang (galvanic isolation) hoặc bộ isolator tín hiệu.



9. Sản Phẩm Tín Hiệu 4–20 mA Và 0–10 V Chính Hãng Tại HOANTRANTDH

HOANTRANTDH – Công ty TNHH Kỹ thuật Tự động hóa Hoàn Trần – cung cấp đầy đủ hệ sinh thái thiết bị đo lường và truyền tín hiệu 4–20 mA và 0–10 V công nghiệp:

• Cảm biến nhiệt độ PT100 WZP2-221 Anhui Tiankang: đầu ra 4–20 mA (qua transmitter Seneca)
• Cảm biến mức điện dung CLS-23N Dinel: đầu ra relay + NPN/PNP; dòng LPSx đầu ra 4–20 mA trực tiếp
• Transmitter Seneca (Italy): chuyển đổi tín hiệu PT100/thermocouple sang 4–20 mA, lắp đầu cảm biến hoặc DIN Rail
• IIoT Gateway Z-PASS2-RT Seneca: nhận đầu vào AI 4–20 mA, truyền lên SCADA cloud qua 4G LTE
• Cảm biến áp suất, lưu lượng, mức Georgin và Flowline: chuẩn 4–20 mA HART, RS-485 Modbus



Kỹ sư HOANTRANTDH tư vấn miễn phí chọn đúng thiết bị theo chuẩn tín hiệu, khoảng cách truyền và kiến trúc hệ thống SCADA/PLC của nhà máy.



❓  CÂU HỎI THƯỜNG GẶP – TÍN HIỆU 4–20 mA VÀ 0–10 V

❓  Câu 1: Tại sao tín hiệu 4–20 mA bắt đầu từ 4 mA chứ không phải 0 mA?

➡️  Đây là thiết kế cố ý. Với chuẩn 0–20 mA, nếu dòng = 0 mA, không thể phân biệt được giữa “giá trị đo là 0%” và “đứt cáp / mất nguồn”. Bằng cách đặt điểm 0% tại 4 mA, bất kỳ giá trị nào dưới 3,6 mA đều là tín hiệu lỗi (fault). Ngoài ra, 4 mA cũng đủ để cấp nguồn cho cảm biến 2 dây (loop-powered) mà không cần nguồn riêng, đơn giản hóa đấu nối đáng kể.

❓  Câu 2: Khi nào nên dùng 4–20 mA thay vì 0–10 V?

➡️  Ưu tiên dùng 4–20 mA khi: khoảng cách từ cảm biến đến PLC trên 10 m; môi trường có nhiễu điện từ (biến tần, motor, hàn điện); cần phát hiện đứt cáp tự động; dùng cảm biến 2 dây loop-powered. Dùng 0–10 V khi: khoảng cách ngắn (trong tủ điện, dưới 5–10 m); điều khiển biến tần tại chỗ; thiết bị chỉ có cổng đầu vào 0–10 V.

❓  Câu 3: Làm thế nào để chuyển đổi từ 4–20 mA sang 0–10 V và ngược lại?

➡️  Cách đơn giản nhất: mắc điện trở 500 Ω vào vòng dòng 4–20 mA để lấy điện áp 2–10 V (không phải 0–10 V). Để có đúng 0–10 V từ 4–20 mA cần bộ chuyển đổi tín hiệu (signal converter / isolator) chuyên dụng. Ngược lại, từ 0–10 V sang 4–20 mA cũng cần bộ converter riêng. HOANTRANTDH cung cấp bộ chuyển đổi tín hiệu Seneca phù hợp cho cả hai chiều.

❓  Câu 4: Tôi có thể đọc tín hiệu 4–20 mA không cần PLC không?

➡️  Có. Có nhiều cách đọc tín hiệu 4–20 mA không cần PLC: (1) Bộ hiển thị số (digital indicator/panel meter) chuyên đọc 4–20 mA và hiển thị giá trị thực; (2) Bộ ghi dữ liệu (data logger) lưu tín hiệu vào thẻ nhớ; (3) IIoT gateway như Z-PASS2-RT của Seneca nhận đầu vào 4–20 mA trực tiếp và đẩy dữ liệu lên cloud qua 4G. Đây là giải pháp kinh tế cho các trạm đo đơn lẻ xa hệ thống PLC trung tâm.

❓  Câu 5: HOANTRANTDH có tư vấn và cung cấp thiết bị đầu ra 4–20 mA không?

➡️  Có. HOANTRANTDH cung cấp đầy đủ: cảm biến nhiệt độ PT100 kèm transmitter 4–20 mA Seneca, cảm biến mức Dinel LPSx đầu ra 4–20 mA, cảm biến áp suất Georgin đầu ra 4–20 mA HART, thiết bị đo lưu lượng Flowline đầu ra 4–20 mA và gateway IIoT Z-PASS2-RT nhận đầu vào AI 4–20 mA. Tư vấn miễn phí, xuất hóa đơn VAT, giao hàng toàn quốc. Liên hệ Zalo 0879 848 668.
