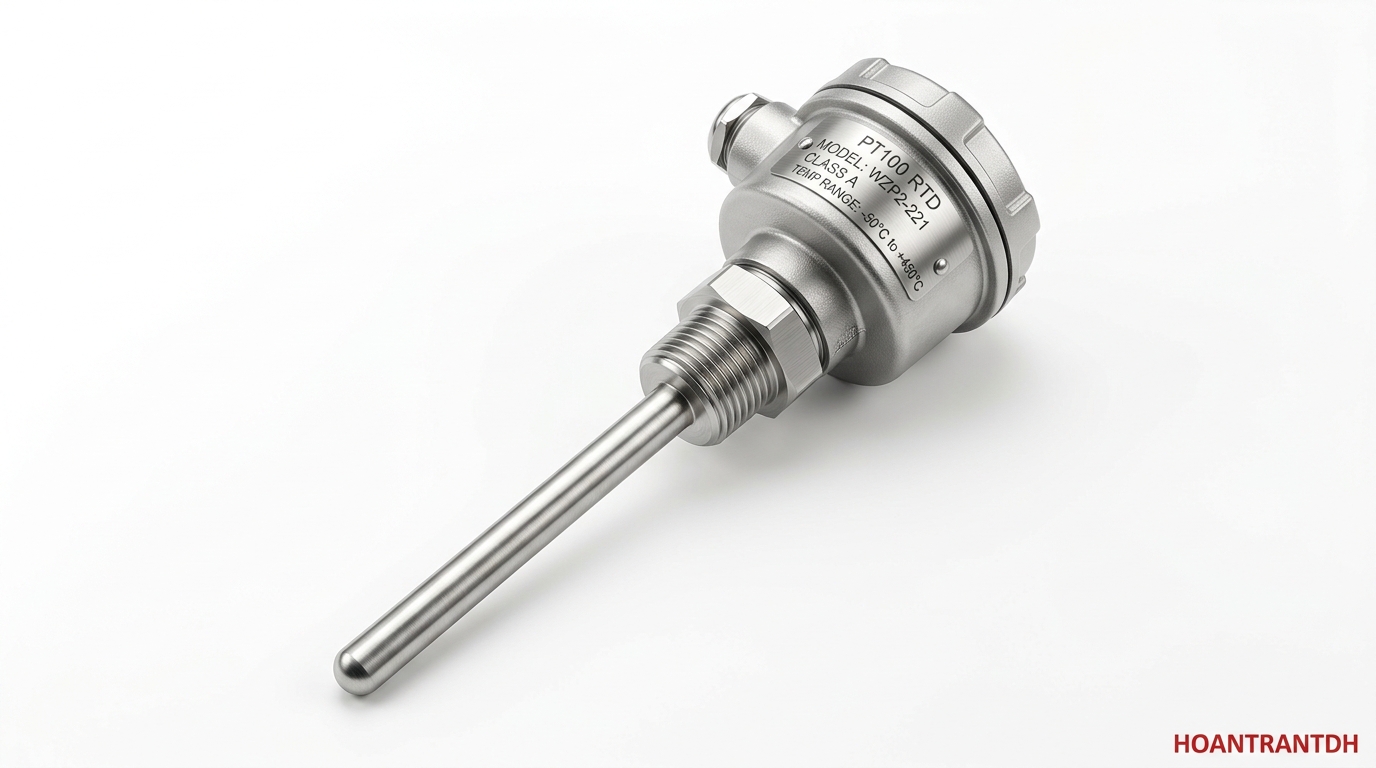

WZP2-221 là mã cảm biến nhiệt độ Pt100 kiểu công nghiệp của Anhui Tiankang, loại có hộp đấu dây và ống bảo vệ lắp ren, rất hay gặp trên đường ống nước, dầu, hơi thấp áp, bồn chứa và ổ đỡ ở các nhà máy Việt Nam. Bài này tổng hợp những gì kỹ sư cần biết để chọn đúng, lắp đúng và đo đúng với cảm biến nhiệt độ Pt100 WZP2-221: cách đọc mã, thông số cần chốt khi đặt hàng, cấp chính xác, kiểu đấu dây và các lỗi lắp đặt thường gặp.
Pt100 hoạt động thế nào
Mục lục

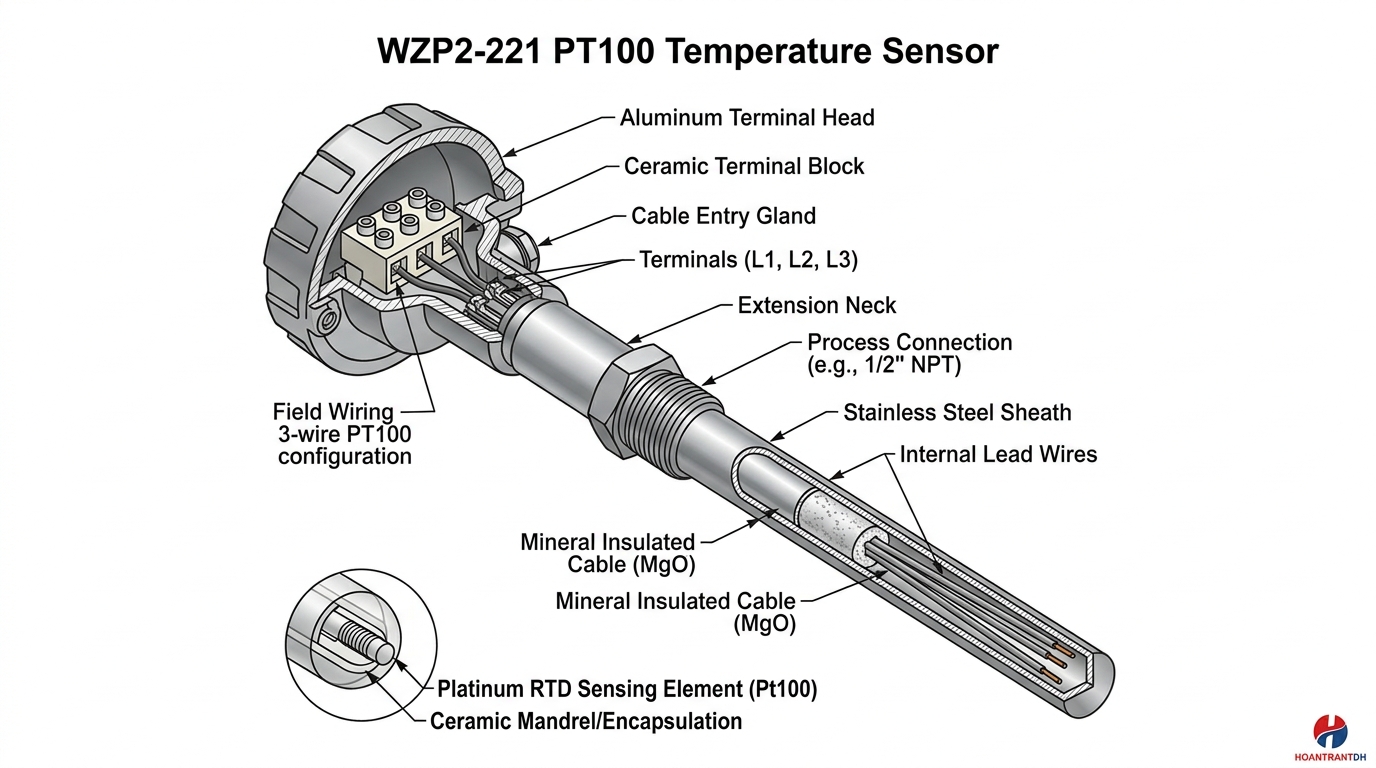

Pt100 là nhiệt điện trở bạch kim có điện trở 100 Ω ở 0 °C (theo IEC 60751). Điện trở tăng gần tuyến tính theo nhiệt độ: khoảng 138,5 Ω ở 100 °C, 175,9 Ω ở 200 °C, tức khoảng 0,385 Ω mỗi độ. Bộ đo hoặc transmitter cấp một dòng nhỏ qua phần tử, đo điện áp, tính ra điện trở rồi quy đổi ra nhiệt độ theo bảng chuẩn. So với thermocouple, Pt100 chính xác và ổn định hơn ở dải dưới khoảng 500 °C, nhưng phần tử nhạy với rung và va đập hơn.
Đọc mã WZP2-221
Theo cách đặt mã phổ biến của các nhà sản xuất Trung Quốc: W là thiết bị đo nhiệt độ, Z là nhiệt điện trở (thermocouple dùng chữ R, ví dụ WRN là loại K), P là bạch kim (C là đồng, ví dụ WZC là Cu50). Các chữ số phía sau chỉ kiểu cấu tạo: số phần tử, kiểu lắp đặt (ren cố định, mặt bích, không cố định), kiểu hộp đấu dây và đường kính ống bảo vệ. Quy ước chữ số có khác nhau giữa các nhà sản xuất và các đời catalogue, nên khi thay thế nên gửi ảnh nhãn và kích thước thực tế để đối chiếu, không chỉ dựa vào mã.
Thông số cần chốt khi đặt hàng
| Thông số | Lựa chọn thường gặp | Cách chọn |
|---|---|---|
| Phần tử | Pt100 đơn hoặc đôi | Phần tử đôi khi cần hai tín hiệu độc lập (điều khiển và bảo vệ) hoặc dự phòng |
| Cấp chính xác | Class B tiêu chuẩn, Class A tùy chọn | Class B đủ cho đa số ứng dụng công nghệ; Class A khi cần sai số dưới khoảng ±0,35 °C ở 100 °C |
| Số dây | 2, 3 hoặc 4 dây | 3 dây là mặc định công nghiệp; 4 dây cho phép đo chính xác |
| Chiều dài nhúng | Theo đặt hàng | Xem mục lắp đặt bên dưới |
| Đường kính, vật liệu ống bảo vệ | Inox 304, 316 và các vật liệu đặc biệt | Theo môi chất, áp suất, tốc độ dòng chảy |
| Ren lắp | M20×1,5, M27×2, G1/2, NPT 1/2… | Đo ren thực tế trên đường ống trước khi đặt |
| Hộp đấu dây | Nhôm đúc, chống nước | Có thể lắp transmitter 4-20 mA dạng head-mount bên trong |
| Dải nhiệt độ làm việc | Theo cấu tạo | Dải của cảm biến phụ thuộc phần tử, vật liệu cách điện và cáp; xác nhận với catalogue |
Dung sai theo IEC 60751: Class B ±(0,3 + 0,005·|t|) °C, tức ±0,8 °C tại 100 °C; Class A ±(0,15 + 0,002·|t|) °C, tức ±0,35 °C tại 100 °C.
Đấu dây 2, 3, 4 dây
Với 2 dây, điện trở dây dẫn cộng thẳng vào kết quả: cáp đồng 0,5 mm² dài 10 m có khoảng 0,72 Ω cho hai lõi, tương đương sai số gần 1,9 °C. Kiểu 3 dây cho phép bộ đo trừ điện trở dây, với điều kiện ba lõi cùng loại, cùng chiều dài. Kiểu 4 dây loại bỏ hoàn toàn ảnh hưởng của dây. Trên Pt100 3 dây, hai dây cùng màu (thường cùng đỏ hoặc cùng trắng tùy hãng) nối chung về một đầu của phần tử; đo điện trở giữa hai dây cùng màu chỉ thấy điện trở dây, gần 0 Ω.
Khi đường dây dài hoặc môi trường nhiễu, lắp transmitter 4-20 mA ngay trong hộp đấu dây để truyền tín hiệu dòng về PLC. Xem thêm bài tín hiệu 4-20 mA và 0-10 V.

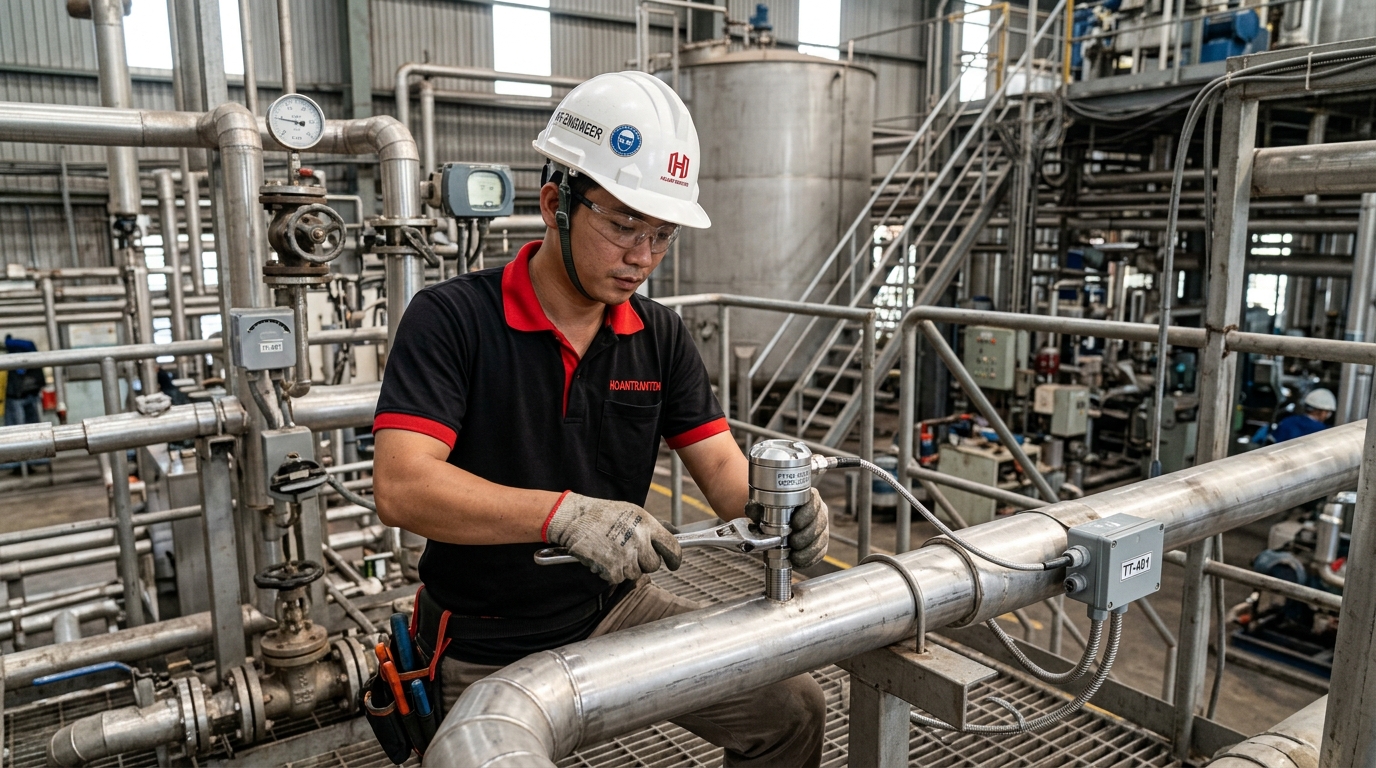

Lắp đặt: phần quyết định độ chính xác thực tế
- Độ sâu nhúng: phần tử cảm biến phải nằm trong dòng môi chất, và ống bảo vệ phải nhúng đủ sâu để nhiệt không truyền dọc vỏ ra ngoài. Kinh nghiệm thường dùng là tối thiểu khoảng 10 đến 15 lần đường kính ống bảo vệ. Với ống dẫn nhỏ, lắp tại co hoặc lắp nghiêng để tăng chiều dài nhúng.
- Hướng lắp: đầu đo hướng ngược chiều dòng chảy hoặc vuông góc với ống, tại đoạn ống luôn đầy môi chất.
- Cách nhiệt phần ngoài: với đường ống nóng, phần ống bảo vệ lộ ra ngoài cần bọc cách nhiệt cùng đường ống.
- Rung và tốc độ dòng: dòng chảy nhanh có thể làm ống bảo vệ dài rung do xoáy. Với hơi hoặc chất lỏng tốc độ cao, cần tính toán ống bảo vệ (thermowell) theo tiêu chuẩn như ASME PTC 19.3 TW.
- Thời gian đáp ứng: ống bảo vệ dày và khe hở không khí bên trong làm cảm biến phản ứng chậm. Với vòng điều khiển nhanh, chọn đường kính nhỏ nhất chịu được điều kiện công nghệ.
Kiểm tra nhanh khi nghi cảm biến hỏng
- Tháo dây khỏi transmitter hoặc PLC, đo điện trở giữa hai đầu phần tử. Ở nhiệt độ phòng khoảng 30 °C, giá trị khoảng 111,7 Ω.
- Giá trị vô cùng lớn: đứt phần tử hoặc đứt dây. Giá trị rất nhỏ: chập.
- Đo điện trở cách điện giữa dây và vỏ. Ẩm vào hộp đấu dây là nguyên nhân phổ biến làm tín hiệu chập chờn.
- Nhúng vào nước đá đang tan và kiểm tra gần 100 Ω. Đây là cách kiểm tra rẻ nhất tại hiện trường.
So sánh nhanh với các loại cảm biến khác
| Loại | Dải hay dùng | Ưu điểm | Hạn chế |
|---|---|---|---|
| Pt100 | Khoảng −200 đến 500 °C (tùy cấu tạo) | Chính xác, ổn định, chuẩn hóa tốt | Nhạy rung, cần bù dây |
| Pt1000 | Tương tự Pt100 | Ít ảnh hưởng điện trở dây, hợp mạch 2 dây | Ít phổ biến trên transmitter công nghiệp cũ |
| Thermocouple K | Đến khoảng 1200 °C | Chịu nhiệt cao, bền, phản ứng nhanh | Kém chính xác hơn, cần dây bù đúng loại |
| NTC | Dải hẹp quanh nhiệt độ thường | Rẻ, nhạy | Phi tuyến mạnh, không chuẩn hóa giữa các hãng |
Xem thêm: bảng giá Pt100 công nghiệp và cách chọn.
Câu hỏi thường gặp
Có thể thay WZP2-221 bằng Pt100 của hãng khác không?
Được nếu cùng loại Pt100 (cùng α = 0,00385), cùng số dây, cùng ren, cùng chiều dài nhúng và đường kính. Đầu vào PLC hoặc transmitter không cần cài lại.
Pt100 có cần hiệu chuẩn không?
Có với điểm đo quan trọng. Quy trình xem bài hiệu chuẩn cảm biến nhiệt độ RTD và thermocouple.
Đưa dữ liệu nhiệt độ lên hệ thống giám sát thế nào?
Qua transmitter 4-20 mA hoặc module chuyển đổi RTD sang Modbus, sau đó qua gateway IIoT lên SCADA hoặc cloud. Thiết bị chuyển đổi tham khảo dòng Seneca.
