IIoT gateway công nghiệp cho cảm biến 4–20 mA là cách nhanh nhất để đưa dữ liệu từ hạ tầng đo lường sẵn có lên hệ thống giám sát tập trung hoặc cloud mà không phải thay cảm biến. Đa số nhà máy đã có hàng chục, hàng trăm transmitter 4–20 mA và thiết bị Modbus RTU; giá trị nằm ở chỗ ghi lại, so sánh và cảnh báo trên dữ liệu đó. Bài này giải thích kiến trúc, cách chọn gateway, giao thức đẩy dữ liệu và những điểm an ninh mạng cần làm đúng ngay từ đầu.

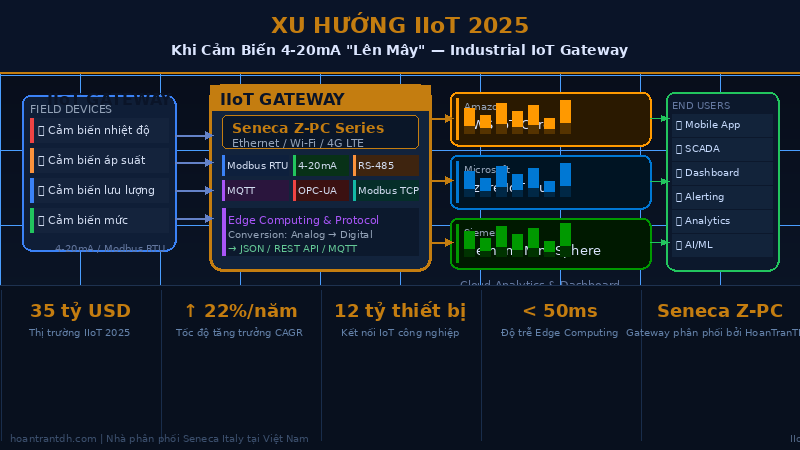

1. Kiến trúc điển hình
Mục lục
- Hiện trường: transmitter 4–20 mA (mức, áp suất, nhiệt độ, lưu lượng), đồng hồ điện Modbus, PLC.
- Chuyển đổi: tín hiệu analog → số tại module I/O hoặc trực tiếp trong gateway có đầu vào analog.
- Gateway biên (edge): thu thập, quy đổi đơn vị, lọc, lưu đệm khi mất mạng, đẩy dữ liệu lên trên.
- Truyền dẫn: Ethernet nhà máy, 4G/LTE, đôi khi LoRaWAN cho điểm xa.
- Nền tảng: SCADA, historian, dashboard cloud, cảnh báo.
2. Lấy tín hiệu 4–20 mA mà không ảnh hưởng hệ đang chạy
Nếu tín hiệu đang vào PLC điều khiển, không nối song song đầu vào gateway vào cùng vòng. Hai cách an toàn: đọc giá trị từ PLC qua truyền thông (chỉ đọc), hoặc chèn bộ cách ly/chia tín hiệu 1 vào 2 ra. Kiểm tra lại ngân sách điện áp vòng khi thêm thiết bị vào vòng 4–20 mA.

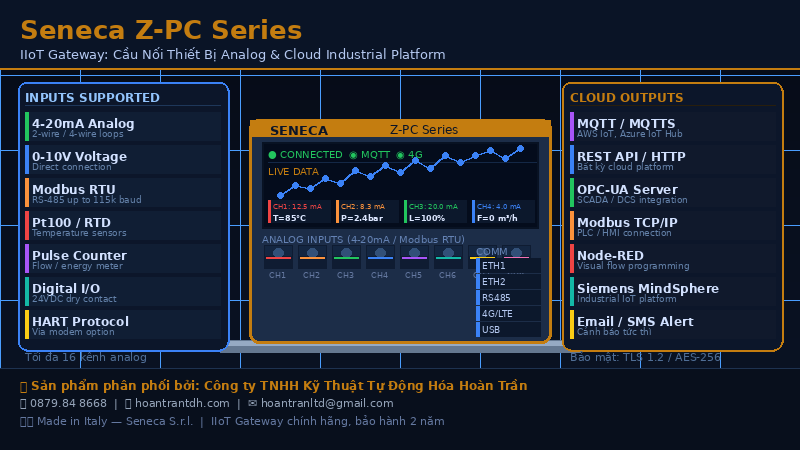

3. Chọn gateway
| Tiêu chí | Câu hỏi cần trả lời |
|---|---|
| Giao diện vào | Có RS-485 Modbus RTU master, Modbus TCP, đầu vào analog/số? Bao nhiêu thiết bị/tag? |
| Giao thức ra | MQTT (có TLS), OPC UA, Modbus TCP server, HTTP/REST – nền tảng phía trên hỗ trợ gì? |
| Lưu đệm | Lưu được bao lâu khi mất kết nối và có gửi bù (store and forward) không? |
| Xử lý biên | Quy đổi, tính toán, logic cảnh báo cục bộ |
| Môi trường | Dải nhiệt độ, nguồn 24 VDC, lắp DIN rail, chống nhiễu |
| Quản lý | Cập nhật firmware, cấu hình từ xa có xác thực, nhật ký truy cập |
4. MQTT hay OPC UA?
MQTT nhẹ, mô hình publish/subscribe qua broker, hợp với kết nối di động, nhiều điểm phân tán và cloud; nên dùng kèm cấu trúc payload thống nhất (ví dụ Sparkplug B) để tránh mỗi thiết bị một kiểu. OPC UA có mô hình dữ liệu và bảo mật tích hợp, hợp với kết nối giữa hệ thống trong nhà máy (SCADA, MES). Nhiều kiến trúc dùng cả hai.
5. Chất lượng dữ liệu
- Gắn dấu thời gian tại gateway, đồng bộ đồng hồ (NTP).
- Gửi kèm trạng thái chất lượng: cảm biến lỗi (dưới 3,6 mA / trên 21 mA theo NAMUR NE 43), mất truyền thông.
- Chọn chu kỳ lấy mẫu theo động học quá trình; dùng gửi khi thay đổi (deadband) để giảm dữ liệu.
- Đặt tên tag nhất quán theo khu vực – thiết bị – đại lượng.
6. An ninh mạng
Gateway là cầu nối giữa mạng OT và Internet nên là điểm dễ bị tấn công nhất. Nguyên tắc: kết nối chỉ chiều ra (outbound), không mở cổng vào từ Internet; mã hóa TLS; đổi mật khẩu mặc định; tách VLAN/vùng mạng; không cho phép ghi xuống PLC từ cloud nếu không thật cần. Khung tham chiếu: IEC 62443.
7. Bắt đầu từ ứng dụng cụ thể
Nên chọn một bài toán có lợi ích rõ: cảnh báo mức bồn từ xa (với cảm biến mức Dinel hoặc Georgin), giám sát trạm bơm, theo dõi năng lượng; sau đó mở rộng. Phân tích dữ liệu bơm tham khảo phân tích dữ liệu bơm; nền tảng xem IIoT và edge computing và khác biệt IoT và IIoT.
Câu hỏi thường gặp
Có cần thay cảm biến 4–20 mA bằng cảm biến không dây?
Không. Cảm biến 4–20 mA bền, chuẩn hóa; gateway giúp số hóa dữ liệu của chúng. Cảm biến không dây hợp với điểm mới, khó kéo cáp.
Cloud có thay SCADA?
Không cho điều khiển thời gian thực. Cloud hợp cho báo cáo, phân tích, giám sát nhiều địa điểm.
Đọc thêm: Giải Pháp Truy Cập Dữ Liệu M2Web (Ewon); Z-PASS2 Seneca; Z-UMTS Seneca; Hệ thống scada nông nghiệp thông minh.
