Hệ thống SCADA nông nghiệp thông minh giám sát và điều khiển tưới, nhà màng, trang trại chăn nuôi hoặc ao nuôi thủy sản từ một giao diện tập trung. Ảnh cuối bài là giao diện mẫu; phần dưới đây là các thông số và thiết bị thường dùng.
Thông số theo loại hình
Mục lục
| Loại hình | Thông số | Điều khiển |
|---|---|---|
| Tưới nhỏ giọt, nhà màng | Độ ẩm đất, nhiệt độ, độ ẩm không khí, ánh sáng, EC/pH dung dịch | Van tưới theo vùng, quạt, cắt nắng, phun sương |
| Chuồng trại | Nhiệt độ, độ ẩm, NH3/CO2 | Quạt hút, làm mát, đèn |
| Ao nuôi thủy sản | Oxy hòa tan (DO), nhiệt độ, pH, độ mặn | Máy sục khí theo DO |
Lưu ý khi triển khai
- Thiết bị ngoài trời cần cấp bảo vệ IP66/IP67 trở lên, chống ẩm, chống sét – xem tiêu chuẩn IP67/IP68.
- Cảm biến phân tích nước (DO, pH) cần vệ sinh và hiệu chuẩn định kỳ; dữ liệu sai dẫn tới điều khiển sai.
- Khu vực xa: dùng RTU 4G hoặc LoRa, nguồn năng lượng mặt trời kèm ắc quy.
- Logic an toàn (ví dụ bật sục khí khi DO thấp) phải chạy tại bộ điều khiển địa phương, không phụ thuộc Internet.
Bắt đầu từ đâu
Ưu tiên điểm có rủi ro thiệt hại lớn nhất – như oxy hòa tan ở ao tôm ban đêm hoặc nhiệt độ chuồng gà – rồi mở rộng dần. Xem thêm giám sát và điều khiển trạm từ xa.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

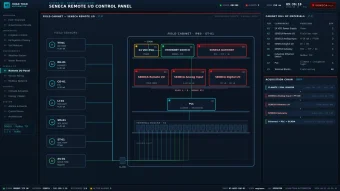

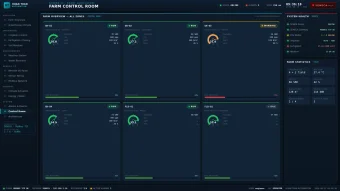

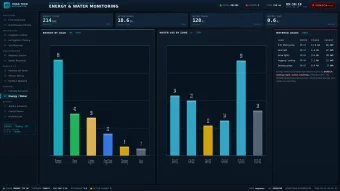

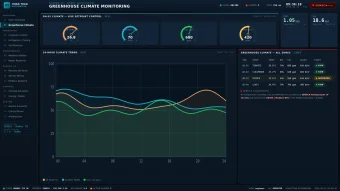

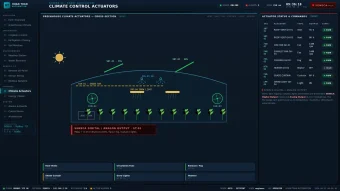

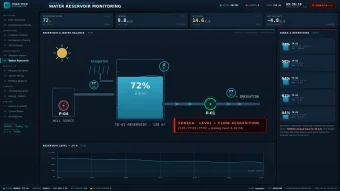

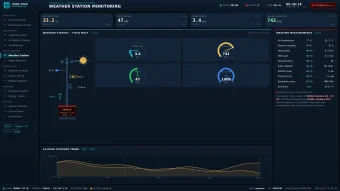

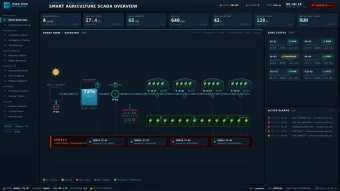

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
Dữ liệu PLC, SCADA của bạn có thể dự báo hỏng thiết bị
Dữ liệu đã có trong PLC, SCADA, DCS và biến tần là đầu vào để kỹ sư xếp hạng sức khỏe từng bơm, động cơ và chỉ ra máy sắp có vấn đề – không cần lắp thêm thiết bị.

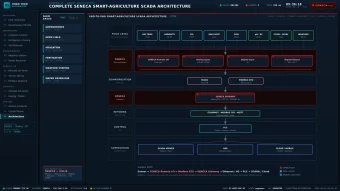

Kiến trúc hệ thống SCADA nông nghiệp

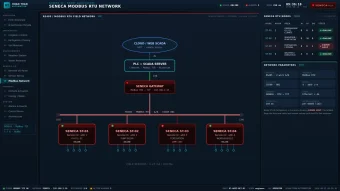

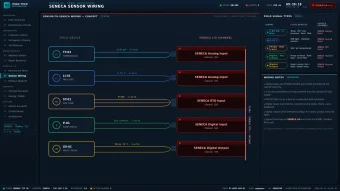

Một hệ thống điển hình gồm ba lớp. Lớp hiện trường: cảm biến độ ẩm đất, nhiệt độ – độ ẩm không khí, bức xạ, EC/pH, mức bồn dung dịch, đồng hồ lưu lượng nước tưới và các van điện từ theo vùng. Lớp điều khiển: PLC hoặc bộ điều khiển I/O từ xa đặt tại nhà màng, trạm bơm, kết nối với nhau bằng RS-485 (Modbus RTU), Ethernet hoặc LoRa khi khoảng cách xa, không kéo được cáp. Lớp giám sát: phần mềm SCADA trên máy tính hoặc nền tảng web, hiển thị trạng thái, lưu lịch sử, gửi cảnh báo qua SMS, Zalo, email.

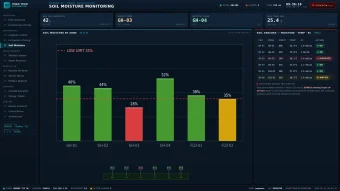

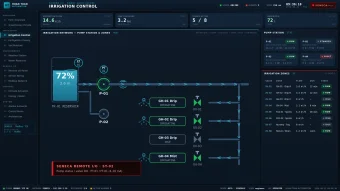

Lịch tưới và điều khiển theo cảm biến

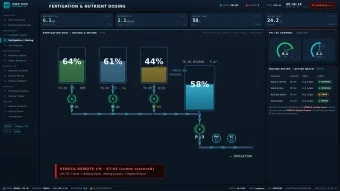

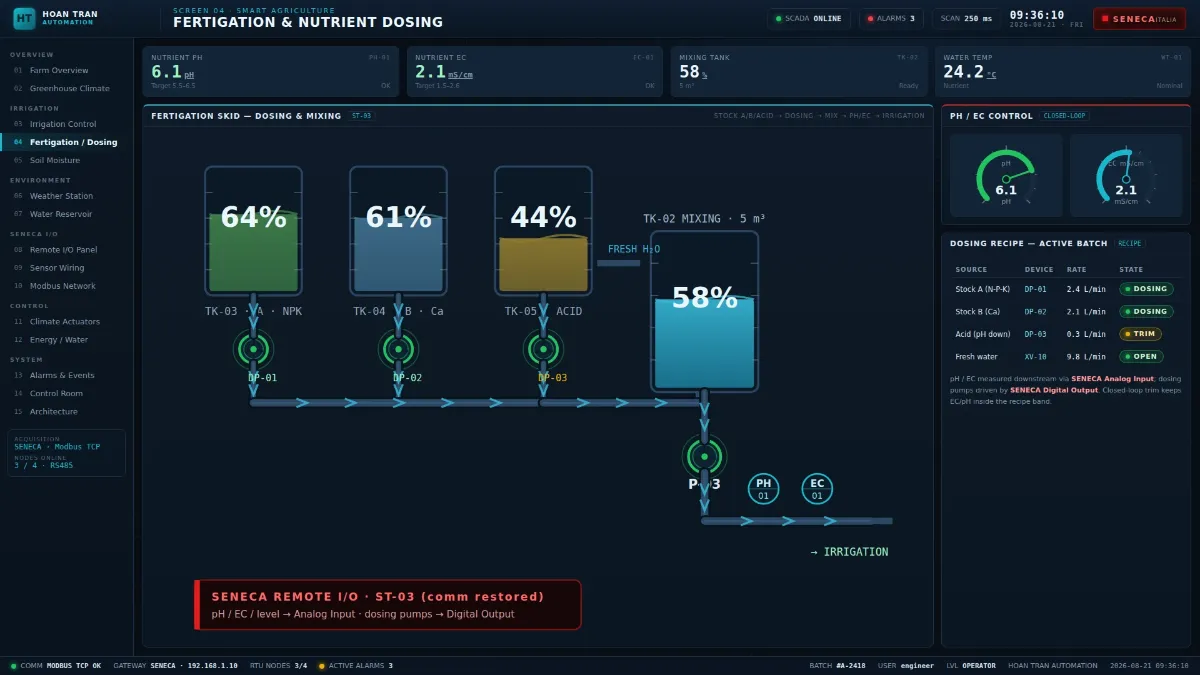

Tưới theo giờ cố định đơn giản nhưng lãng phí nước và phân bón. Cách hiệu quả hơn là kết hợp lịch với ngưỡng độ ẩm đất: chỉ tưới khi độ ẩm xuống dưới ngưỡng đặt, dừng khi đạt ngưỡng trên hoặc đủ thể tích nước theo đồng hồ lưu lượng. Với hệ châm phân, PLC điều khiển bơm định lượng để giữ EC và pH trong khoảng đặt, đồng thời cảnh báo khi cảm biến trôi giá trị – lỗi thường gặp nhất là điện cực pH bẩn hoặc hết hạn hiệu chuẩn.

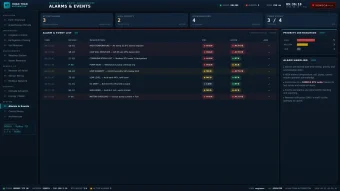

Cảnh báo cần có
- Mất điện, bơm không chạy khi có lệnh, áp suất đường ống thấp (vỡ ống, tắc lọc).
- Nhiệt độ nhà màng, chuồng trại vượt ngưỡng; nồng độ NH₃, CO₂ cao.
- Oxy hòa tan ao nuôi thấp – cần chạy máy sục khí ngay, đặc biệt vào ban đêm.
- Mất kết nối với trạm hiện trường quá thời gian cho phép.
Câu hỏi thường gặp
Trang trại nhỏ có cần SCADA không? Với vài vùng tưới, bộ điều khiển tưới độc lập kèm cảm biến độ ẩm là đủ. SCADA phát huy hiệu quả khi có nhiều nhà màng, nhiều trạm bơm, cần lưu lịch sử và giám sát từ xa.
Có dùng được mạng 4G không? Có. Gateway 4G gửi dữ liệu lên máy chủ hoặc nền tảng đám mây; nên có lưu đệm dữ liệu tại chỗ để không mất số liệu khi mạng chập chờn.
