Hệ thống SCADA kiểm soát nhiệt độ trong môi trường công nghiệp giám sát liên tục nhiệt độ và thông số quá trình tại bồn chứa, đường ống, lò hơi, lò sấy, kho lạnh. Tín hiệu từ cảm biến Pt100, thermocouple và transmitter 4–20 mA được thu về một nền tảng chung, có xu hướng, cảnh báo và báo cáo. Ảnh cuối bài là giao diện mẫu; dưới đây là những điểm quyết định độ tin cậy của số liệu.
Chọn cảm biến và đường tín hiệu
Mục lục
- Pt100 cho dải đến khoảng 400 °C, cần chính xác; đấu 3 hoặc 4 dây để bù điện trở cáp.
- Thermocouple cho lò, khí thải nhiệt độ cao; dùng đúng cáp bù.
- Cáp dài, môi trường nhiễu: chuyển sang 4–20 mA ngay tại hiện trường bằng transmitter gắn đầu, hoặc dùng module đọc RTD/TC trực tiếp qua Modbus.
Xem thêm cách chọn RTD và thermocouple.
Cảnh báo và điều khiển
- Ngưỡng cảnh báo cao/thấp kèm độ trễ, cảnh báo tốc độ tăng nhiệt bất thường.
- Phát hiện lỗi cảm biến (đứt dây, ngoài dải) và hiển thị khác với giá trị đo thật.
- Vòng điều khiển PID nhiệt độ chạy ở PLC/bộ điều khiển; SCADA giám sát và ghi lại – xem điều khiển PID nhiệt độ.
Độ tin cậy của số liệu
Lập kế hoạch hiệu chuẩn cảm biến định kỳ, ghi hồ sơ; so sánh chéo hai cảm biến ở điểm quan trọng. Dữ liệu sai do cảm biến trôi nguy hiểm hơn không có dữ liệu – xem hiệu chuẩn cảm biến nhiệt độ.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

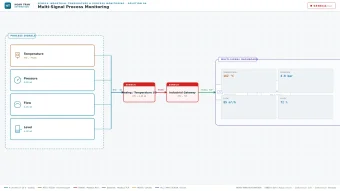

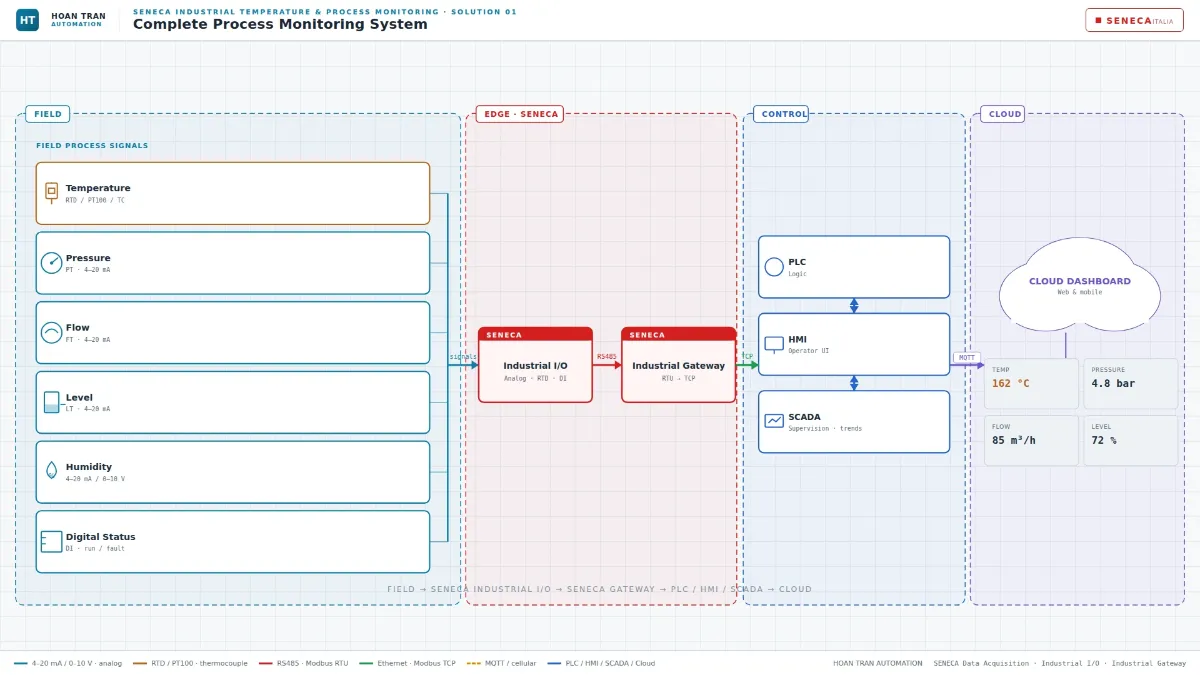

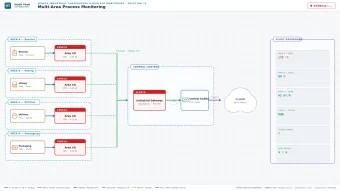

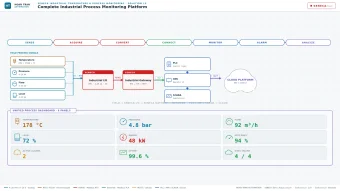

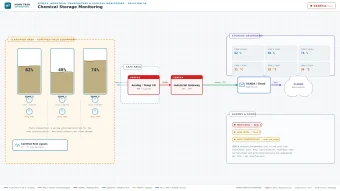

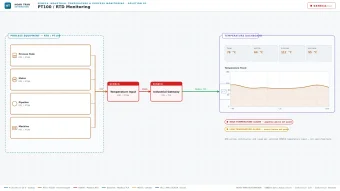

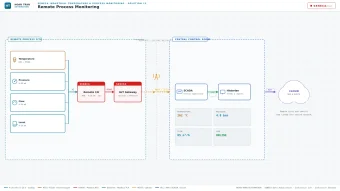

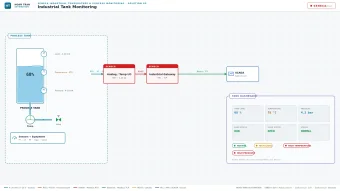

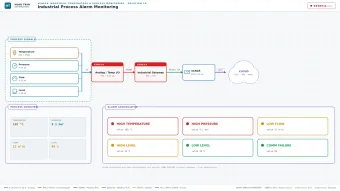

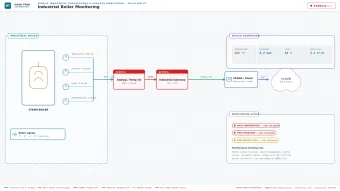

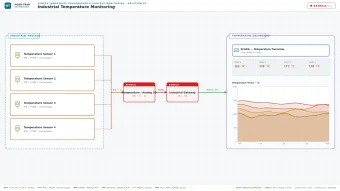

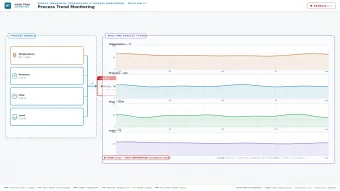

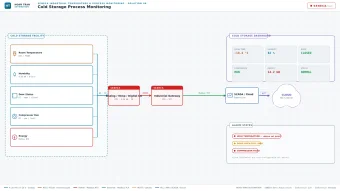

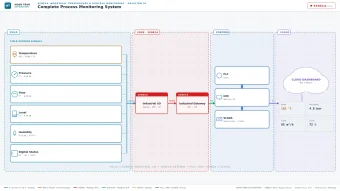

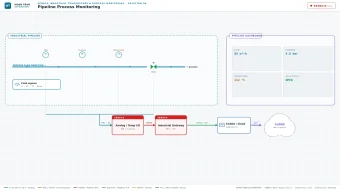

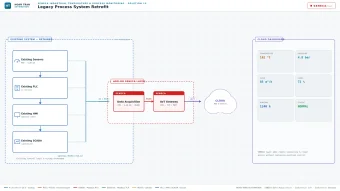

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
