RTD (nhiệt điện trở, phổ biến nhất là Pt100) và thermocouple (cặp nhiệt điện, can nhiệt) là hai loại cảm biến nhiệt độ được dùng nhiều nhất trong công nghiệp. Chúng khác nhau từ nguyên lý đo, dải nhiệt độ, độ chính xác, độ ổn định cho tới cách đi dây. Chọn sai loại có thể làm sai số tăng vài độ, cảm biến hỏng sớm hoặc vòng điều khiển dao động. Bài viết này so sánh chi tiết hai loại, đưa ra quy tắc chọn theo từng ứng dụng và những lỗi lắp đặt hay gặp ngoài hiện trường.

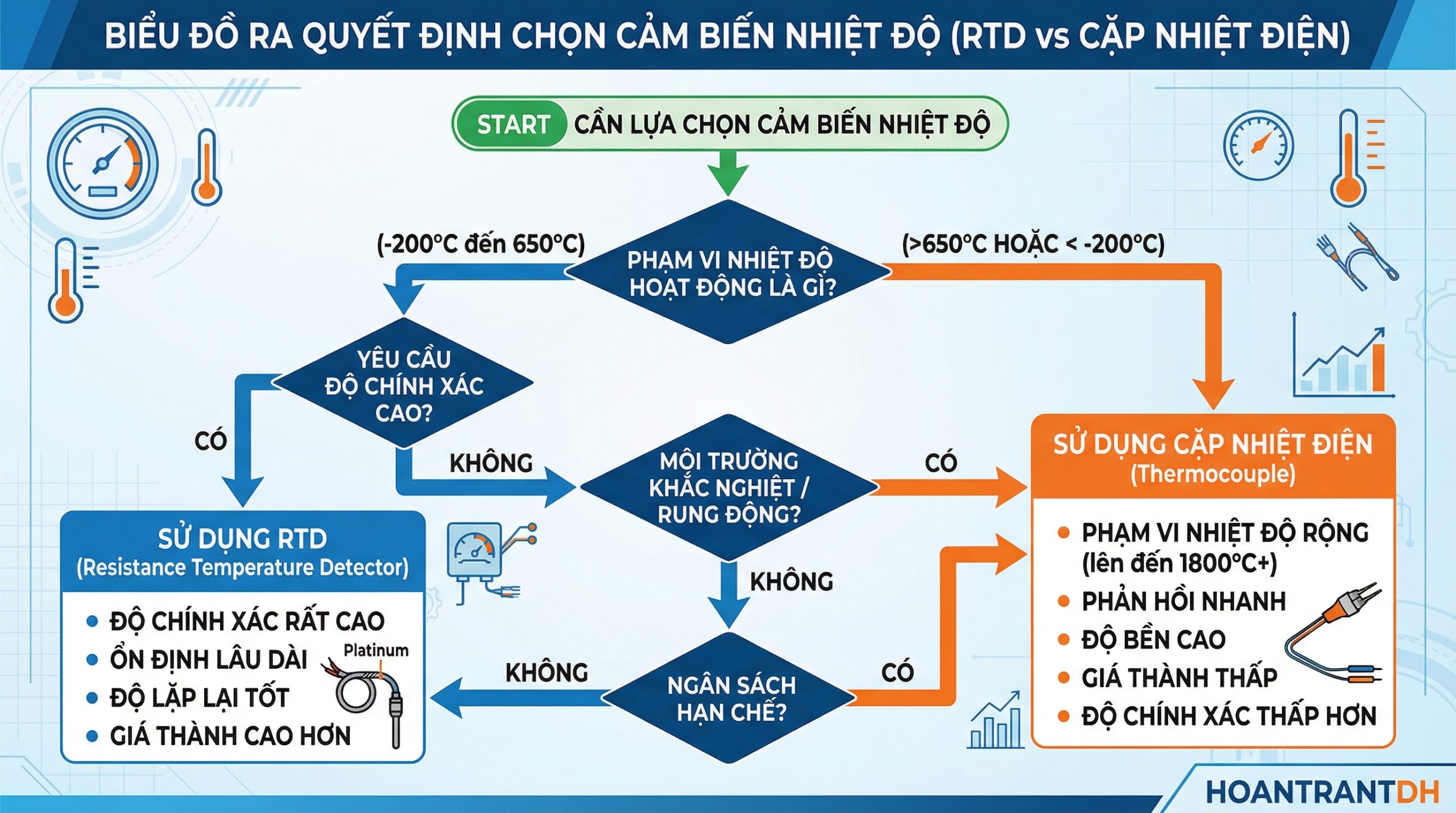

Trả lời nhanh: chọn RTD hay thermocouple?
Mục lục
- Chọn RTD (Pt100/Pt1000) khi nhiệt độ dưới khoảng 400–600 °C và cần chính xác, ổn định lâu dài: nước, dầu, hơi bão hòa, thực phẩm, dược phẩm, HVAC, kho lạnh, ổ trục, cuộn dây động cơ.
- Chọn thermocouple khi nhiệt độ cao (lò nung, khói thải, luyện kim, gốm sứ, thủy tinh), khi cần đầu dò rất nhỏ, đáp ứng nhanh, hoặc chịu rung mạnh.
- Vùng 400–600 °C: cả hai đều dùng được; ưu tiên RTD nếu cần độ chính xác, thermocouple type K/N nếu cần bền và rẻ.
1. Nguyên lý đo
RTD – nhiệt điện trở
RTD (Resistance Temperature Detector) dựa trên việc điện trở kim loại tăng khi nhiệt độ tăng. Bạch kim được dùng vì quan hệ điện trở – nhiệt độ rất ổn định và lặp lại. Pt100 có điện trở 100 Ω tại 0 °C, tăng khoảng 0,385 Ω mỗi °C (hệ số α = 0,00385 theo IEC 60751). Pt1000 có 1000 Ω tại 0 °C, độ nhạy gấp 10 lần nên ít bị ảnh hưởng bởi điện trở dây.
Thiết bị đo cấp một dòng điện nhỏ (thường dưới 1 mA) qua phần tử, đo điện áp rơi để suy ra điện trở và tính nhiệt độ theo phương trình Callendar–Van Dusen.
Thermocouple – cặp nhiệt điện
Thermocouple gồm hai dây kim loại khác nhau hàn ở một đầu (mối đo, đầu nóng). Khi có chênh lệch nhiệt độ giữa đầu nóng và đầu lạnh (nơi dây nối vào thiết bị đo), xuất hiện sức điện động vài chục microvolt mỗi °C – hiệu ứng Seebeck. Type K cho khoảng 41 µV/°C.
Điểm quan trọng: thermocouple đo chênh lệch nhiệt độ giữa hai đầu, nên thiết bị đo phải đo nhiệt độ đầu lạnh và cộng bù (bù mối nối lạnh – cold junction compensation). Thermocouple không cần nguồn cấp, tự sinh tín hiệu.
2. Bảng so sánh RTD và thermocouple
| Tiêu chí | RTD (Pt100/Pt1000) | Thermocouple (K, J, N, T, S, R, B) |
|---|---|---|
| Dải nhiệt độ | Khoảng −200…600 °C (một số loại đến 850 °C) | Khoảng −200 °C tới 1700 °C tùy loại; type K dùng thường xuyên đến khoảng 1200 °C |
| Độ chính xác | Cao: cấp A ±(0,15 + 0,002|t|) °C, ví dụ ±0,35 °C tại 100 °C | Thấp hơn: type K cấp 1 ±1,5 °C hoặc ±0,4% giá trị đo (lấy giá trị lớn hơn) |
| Độ ổn định dài hạn | Rất tốt, trôi thường dưới 0,1 °C/năm ở điều kiện bình thường | Kém hơn; type K có thể trôi vài độ khi làm việc lâu ở nhiệt độ cao |
| Tốc độ đáp ứng | Chậm hơn do phần tử có kích thước | Nhanh, nhất là loại mối đo nối vỏ, đường kính nhỏ |
| Chịu rung | Phần tử dây quấn nhạy với rung; loại màng mỏng bền hơn | Tốt, cấu tạo đơn giản |
| Kích thước đầu dò | Thường từ Ø3 mm trở lên | Có thể rất nhỏ (Ø0,5–1 mm) |
| Nguồn cấp | Cần dòng kích thích từ thiết bị đo | Tự sinh tín hiệu |
| Dây nối | Dây đồng thường, đấu 2, 3 hoặc 4 dây | Bắt buộc dùng dây/cáp bù cùng loại, đúng cực |
| Tín hiệu | Thay đổi điện trở khoảng 0,385 Ω/°C (Pt100) | Rất nhỏ, vài chục µV/°C, dễ nhiễu |
| Giá cảm biến | Cao hơn ở cùng kết cấu | Rẻ hơn (trừ loại kim loại quý R, S, B) |
3. Hiểu đúng về độ chính xác
Dung sai của cảm biến tăng theo nhiệt độ, nên cần so sánh ở đúng điểm làm việc:
| Nhiệt độ | Pt100 cấp A | Pt100 cấp B | Type K cấp 1 | Type K cấp 2 |
|---|---|---|---|---|
| 100 °C | ±0,35 °C | ±0,80 °C | ±1,5 °C | ±2,5 °C |
| 300 °C | ±0,75 °C | ±1,80 °C | ±1,5 °C | ±2,5 °C |
| 500 °C | ±1,15 °C | ±2,80 °C | ±2,0 °C | ±3,75 °C |
Ngoài dung sai cảm biến, sai số tổng còn gồm sai số của transmitter hoặc module PLC, sai số do dây dẫn (với RTD 2 dây), sai số bù mối nối lạnh (với thermocouple) và sai số do lắp đặt (chiều sâu nhúng không đủ). Trong thực tế, lắp đặt sai thường gây sai số lớn hơn nhiều so với chênh lệch giữa hai loại cảm biến.
4. Các loại thermocouple thường gặp
| Loại | Vật liệu | Dải dùng thường xuyên | Ứng dụng |
|---|---|---|---|
| K | NiCr – NiAl | −200…1200 °C | Đa dụng: lò, khói thải, máy móc |
| J | Fe – CuNi | −40…750 °C | Máy ép nhựa, môi trường khử |
| N | NiCrSi – NiSi | −200…1250 °C | Thay type K khi làm việc lâu trên 800 °C |
| T | Cu – CuNi | −200…350 °C | Nhiệt độ thấp, phòng thí nghiệm |
| S, R | Pt – PtRh | 0…1600 °C | Lò thủy tinh, luyện kim, gốm |
| B | PtRh – PtRh | 600…1700 °C | Nhiệt độ rất cao |
5. Đi dây: lỗi phổ biến của cả hai loại
Với RTD
- Đấu 2 dây với cáp dài: điện trở dây cộng thẳng vào giá trị đo. Cáp 10 m lõi 0,5 mm² (hai dây khoảng 0,7 Ω) đã gây sai khoảng +1,8 °C với Pt100. Dùng 3 dây cho công nghiệp, 4 dây khi cần độ chính xác cao, hoặc gắn transmitter ngay đầu cảm biến.
- Ba dây không cùng tiết diện, cùng chiều dài: mạch bù 3 dây giả định ba dây có điện trở bằng nhau.
- Mối nối lỏng, oxy hóa ở cầu đấu: tăng điện trở tiếp xúc, giá trị đo nhảy hoặc tăng dần.
Với thermocouple
- Dùng dây đồng thường thay cáp bù: đầu lạnh bị dời ra hộp đấu dây, nhiệt độ hộp thay đổi làm giá trị đo trôi theo.
- Đấu ngược cực cáp bù: sai số gần bằng hai lần chênh lệch nhiệt độ giữa hộp đấu dây và transmitter – khó phát hiện vì giá trị vẫn “trông hợp lý”.
- Chọn sai loại trên transmitter/PLC: cài type J cho cảm biến type K sẽ sai hàng chục độ.
- Đi chung máng với cáp động lực, biến tần: tín hiệu µV rất dễ nhiễu; dùng cáp có chống nhiễu, nối đất một đầu.
6. Chọn theo ứng dụng cụ thể
| Ứng dụng | Khuyến nghị | Lý do |
|---|---|---|
| Nước nóng, nước lạnh, HVAC, chiller | Pt100 cấp A, 3 dây | Cần chính xác để tính năng lượng, điều khiển |
| Thực phẩm, dược phẩm, tiệt trùng | Pt100 cấp A/AA, kết nối vệ sinh | Yêu cầu chính xác và hiệu chuẩn định kỳ |
| Ổ trục, cuộn dây động cơ, máy biến áp | Pt100 gắn sẵn | Ổn định, chuẩn bảo vệ của rơ-le động cơ |
| Máy ép nhựa, khuôn | Thermocouple type J hoặc K | Đầu dò nhỏ, đáp ứng nhanh |
| Lò nung 600–1200 °C | Type K hoặc N, vỏ inconel | Vượt dải RTD, chịu nhiệt cao |
| Lò trên 1200 °C | Type S, R, B + ống gốm | Chỉ kim loại quý chịu được |
| Kho lạnh, tủ đông | Pt100 hoặc Pt1000 | Chính xác ở nhiệt độ âm |
7. Lắp đặt đúng để đo đúng
- Chiều sâu nhúng tối thiểu khoảng 10–15 lần đường kính vỏ để giảm sai số dẫn nhiệt dọc thân.
- Giếng nhiệt (thermowell) cho đường ống có áp: thay cảm biến không cần dừng hệ thống, nhưng làm chậm đáp ứng – chọn loại đầu thon khi cần nhanh.
- Transmitter 4–20 mA gắn đầu cảm biến khi khoảng cách tới PLC lớn hoặc môi trường nhiễu.
- Kiểm tra nhanh Pt100: ở khoảng 25 °C đo được khoảng 109,7 Ω; vài Ω là chập, vô cùng lớn là đứt.
- Kiểm tra nhanh thermocouple: đo mV tại đầu nối, cộng giá trị tương ứng nhiệt độ đầu nối rồi tra bảng. Có thể dùng công cụ tra can nhiệt có bù mối nối lạnh và công cụ tra Pt100.
8. Kiểm tra RTD và thermocouple tại hiện trường

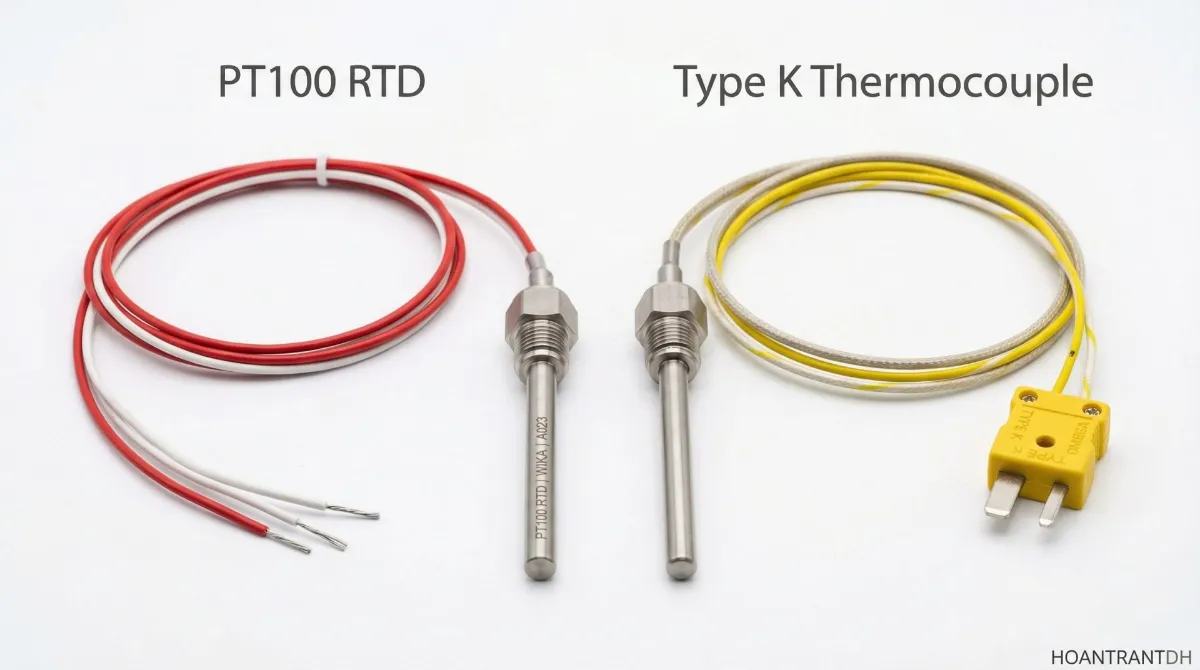

Nhận biết loại cảm biến
- Đọc nhãn hoặc ký hiệu trên đầu nối: Pt100, WZP là RTD; K, J, WRN là thermocouple.
- RTD thường có 3 hoặc 4 dây (hai dây cùng màu nối chung một đầu); thermocouple có 2 dây với màu theo loại.
- Đo điện trở ở nhiệt độ phòng: Pt100 khoảng 108–112 Ω; thermocouple chỉ vài ohm (điện trở dây).
Kiểm tra RTD
- Tháo dây khỏi bộ đọc. Đo điện trở giữa hai dây khác màu: khoảng 100 Ω ở 0 °C, tăng khoảng 0,385 Ω mỗi °C.
- Đo giữa hai dây cùng màu: gần 0 Ω (chỉ là điện trở dây); nếu lớn là dây hỏng.
- Vô cùng lớn: đứt phần tử. Rất nhỏ giữa hai dây khác màu: chập.
- Đo cách điện giữa dây và vỏ: thấp thường do ẩm vào đầu nối.
Kiểm tra thermocouple
- Đo thông mạch: vài ohm là bình thường; vô cùng lớn là đứt.
- Đo điện áp mV, tra bảng theo loại và cộng nhiệt độ đầu lạnh (nhiệt độ tại đầu đo của đồng hồ).
- Kiểm tra cực tính: hơ nóng đầu đo, điện áp phải tăng dương.
- Kiểm tra dây bù đúng loại, đúng cực suốt từ cảm biến đến bộ đọc.
Bảng lỗi thường gặp
| Hiện tượng | RTD | Thermocouple |
|---|---|---|
| Đọc cao hơn thực tế vài độ, cố định | Đấu 2 dây, điện trở dây cộng thêm | Bù đầu lạnh sai |
| Đọc thay đổi theo nhiệt độ phòng | Hiếm | Dây đồng thường thay cho dây bù, dây bù đảo cực |
| Nhảy giá trị cao nhất, báo đứt | Đứt dây, lỏng cầu đấu | Đứt dây, dây bị oxy hóa ở nhiệt độ cao |
| Dao động, nhiễu | Ẩm, cách điện kém | Đầu đo chạm vỏ nối đất, nhiễu từ cáp động lực |
| Sai lệch lớn ngay từ đầu | Cài nhầm Pt100, Pt1000, Cu50 | Cài nhầm loại K, J, E |
| Trôi dần theo tháng | Hiếm, trừ khi rung mạnh hoặc quá nhiệt | Phổ biến ở nhiệt độ cao |
Khi có vòng đất hoặc nhiễu, đặt transmitter 4-20 mA gần cảm biến và dùng bộ cách ly tín hiệu.
Xem thêm: Can nhiệt giá bao nhiêu? Bảng giá can nhiệt K, J, S, R, B 2026, Pt100 giá bao nhiêu và chọn theo ứng dụng.
Câu hỏi thường gặp
RTD có chính xác hơn thermocouple không?
Có, ở dải nhiệt độ mà cả hai cùng đo được. Pt100 cấp A tại 100 °C có dung sai ±0,35 °C, trong khi type K cấp 1 là ±1,5 °C. RTD cũng ổn định hơn theo thời gian.
Pt100 và Pt1000 khác nhau thế nào?
Cùng nguyên lý và cùng đặc tính, chỉ khác điện trở danh định (100 Ω và 1000 Ω tại 0 °C). Pt1000 ít bị ảnh hưởng bởi điện trở dây nên phù hợp đấu 2 dây và thiết bị dùng pin; Pt100 phổ biến hơn trong công nghiệp và có nhiều transmitter, module hỗ trợ.
Có thể thay thermocouple bằng RTD trên cùng một thiết bị đo không?
Chỉ khi thiết bị đo (transmitter, module PLC, bộ điều khiển) hỗ trợ đầu vào RTD và được cài đặt lại. Hai loại có tín hiệu hoàn toàn khác nhau và cách đấu dây khác nhau.
Vì sao type K đo lâu ngày bị sai?
Type K làm việc lâu ở nhiệt độ cao bị thay đổi thành phần hợp kim; trong môi trường thiếu oxy ở khoảng 800–1050 °C có thể bị “green rot”. Với ứng dụng nhiệt độ cao liên tục, type N ổn định hơn.
Cần tư vấn chọn cảm biến theo điều kiện thực tế? Dùng công cụ chọn cảm biến để có cấu hình đề xuất, hoặc xem thêm quy trình hiệu chuẩn cảm biến nhiệt độ và tổng quan cảm biến nhiệt độ.
