Cảm Biến Nhiệt Độ RTD vs Thermocouple: Khác Nhau Ở Chỗ Nào, Dùng Khi Nào?

Trong thiết kế hệ thống đo nhiệt độ công nghiệp, câu hỏi được kỹ sư đặt ra thường xuyên nhất là: nên dùng cảm biến nhiệt độ RTD hay Thermocouple? Cả hai đều đo nhiệt độ – nhưng nguyên lý, độ chính xác, dải đo, chi phí và ứng dụng phù hợp lại hoàn toàn khác nhau. Chọn sai loại có thể dẫn đến sai số đo lớn, tuổi thọ ngắn hoặc tốn chi phí không cần thiết.

Bài viết này so sánh toàn diện RTD vs Thermocouple – từ nguyên lý hoạt động, thông số kỹ thuật đến ma trận lựa chọn theo ứng dụng thực tế tại nhà máy Việt Nam – do HOANTRANTDH, nhà phân phối cảm biến nhiệt độ công nghiệp tại Việt Nam, biên soạn.



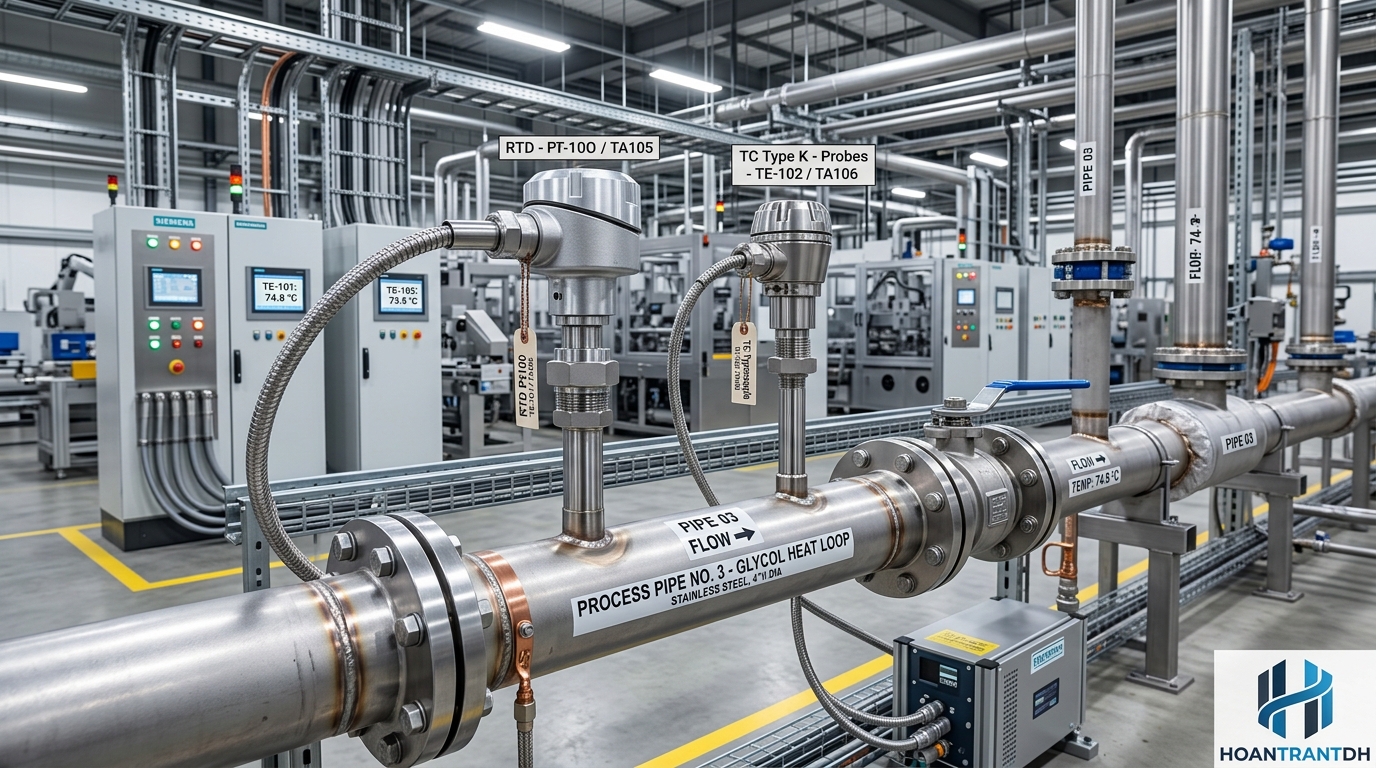

1. cảm biến nhiệt độ RTD vs Thermocouple. Nguyên Lý Hoạt Động Và Các Loại RTD Phổ Biến

RTD (Resistance Temperature Detector) là cảm biến nhiệt độ hoạt động dựa trên nguyên lý điện trở kim loại thay đổi tuyến tính theo nhiệt độ. Kim loại sử dụng phổ biến nhất là bạch kim (Platinum), cho ra các dòng:

• PT100 – điện trở 100 Ω tại 0 °C (phổ biến nhất trong công nghiệp – ví dụ WZP2-221 Anhui Tiankang)
• PT500 – điện trở 500 Ω tại 0 °C (ít phổ biến hơn, dùng khi cần tín hiệu lớn hơn)
• PT1000 – điện trở 1.000 Ω tại 0 °C (nhạy hơn PT100, dùng nhiều trong thiết bị tiêu dùng và y tế)
• Ni100, Cu100 – RTD dùng Niken hoặc Đồng, giá rẻ hơn nhưng dải đo hẹp hơn



Khi nhiệt độ tăng, điện trở RTD tăng theo quan hệ gần như tuyến tính được mô tả bởi phương trình Callendar-Van Dusen. Ví dụ với PT100: tại 0 °C = 100 Ω; tại 100 °C ≈ 138,5 Ω; tại 200 °C ≈ 175,8 Ω. Tín hiệu được đọc bằng mạch cầu Wheatstone với cấu hình 2 dây, 3 dây hoặc 4 dây.



1.1  Cấu tạo điển hình của RTD công nghiệp

• Phần tử đo (sensing element): dây bạch kim cuộn mỏng hoặc màng mỏng đúc trong ống gốm hoặc thủy tinh
• Ống bảo vệ (protection tube / thermowell): SS304, SS316, Inconel – chịu áp, chịu ăn mòn
• Đầu nối tín hiệu: terminal block trong đầu nối nhôm hoặc SS, kiểu DIN B, IP65
• Dây tín hiệu: 3 dây hoặc 4 dây để bù sai số điện trở dây cáp



2. Thermocouple Là Gì? Nguyên Lý Seebeck Và Các Cặp Nhiệt Điện Phổ Biến

Thermocouple (cặp nhiệt điện) là cảm biến nhiệt độ hoạt động dựa trên hiệu ứng Seebeck: khi hai kim loại khác nhau được nối với nhau tại một đầu (hot junction) và có sự chênh lệch nhiệt độ so với đầu còn lại (cold junction / reference junction), một sức điện động (EMF) nhỏ sẽ được tạo ra tỷ lệ với chênh lệch nhiệt độ đó.

• Type K (Chromel–Alumel): phổ biến nhất, dải -200 ÷ +1.260 °C, giá rẻ, dùng rộng rãi
• Type J (Iron–Constantan): dải -40 ÷ +750 °C, phù hợp môi trường khử, giá rẻ nhất
• Type T (Copper–Constantan): dải -200 ÷ +350 °C, độ chính xác cao ở nhiệt thấp, phòng lạnh
• Type E (Chromel–Constantan): EMF cao nhất, nhạy nhất, dải -40 ÷ +900 °C
• Type N (Nicrosil–Nisil): ổn định hơn Type K ở nhiệt cao, 0 ÷ +1.300 °C
• Type R, S (Platinum–Rhodium): dải đến +1.600 °C, dùng lò nung, thủy tinh, gốm sứ
• Type B (Platinum–Rhodium): đến +1.820 °C – cao nhất trong các thermocouple thực dụng



Tín hiệu đầu ra là điện áp mV rất nhỏ (thường 0–80 mV). Cần bộ khuếch đại và bù nhiệt độ đầu lạnh (cold junction compensation) để chuyển đổi sang nhiệt độ chính xác.



2.1  Cấu tạo điển hình của thermocouple công nghiệp

• Dây nhiệt điện (thermocouple wire): cặp kim loại đặc chủng theo type, bọc cách điện gốm hoặc sợi thủy tinh
• Ống bảo vệ (protection tube / sheath): SS316, Inconel, ceramic (Al₂O₃) theo môi trường
• Đầu nối: đầu nối miniature hoặc standard type theo IEC 60584
• Dây bù (extension / compensating cable): dây chuyên dụng theo từng type, giữ nguyên tín hiệu mV về bộ điều khiển



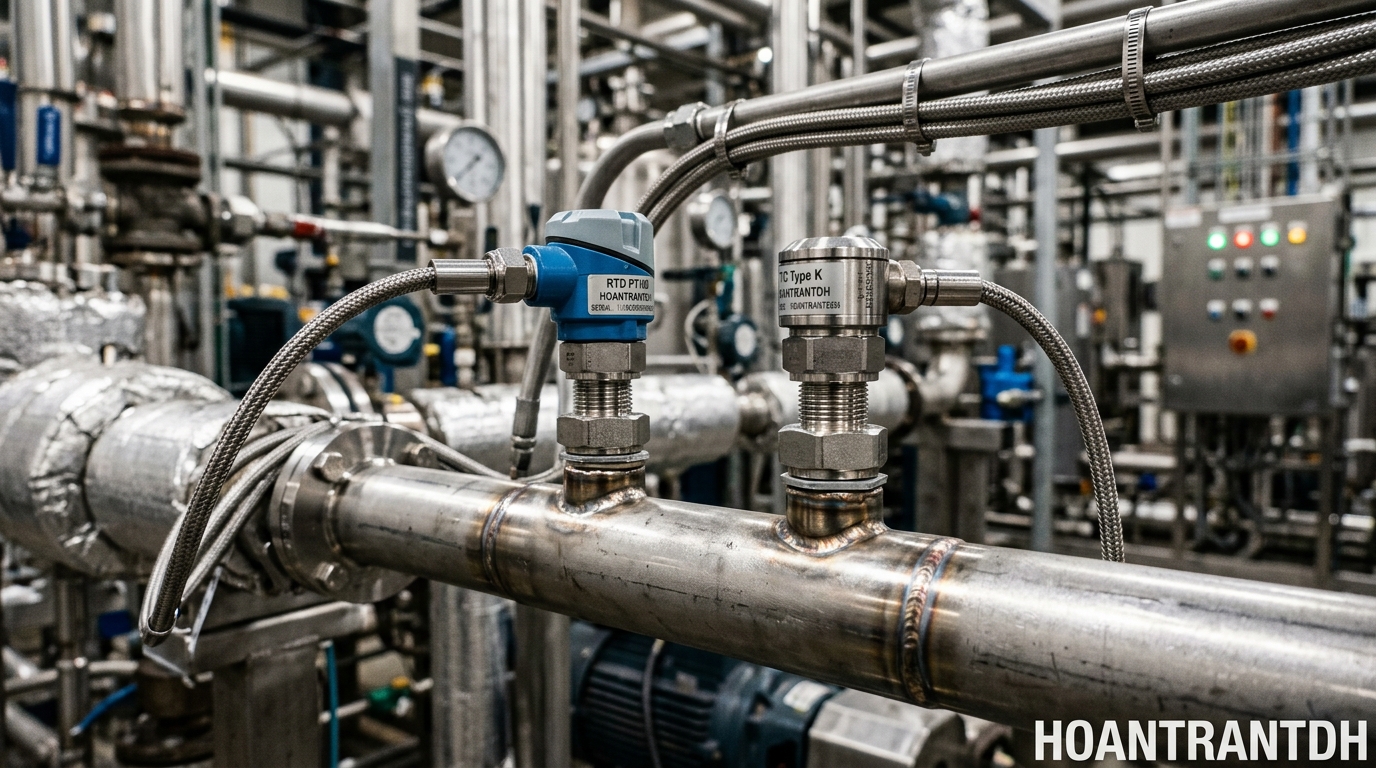

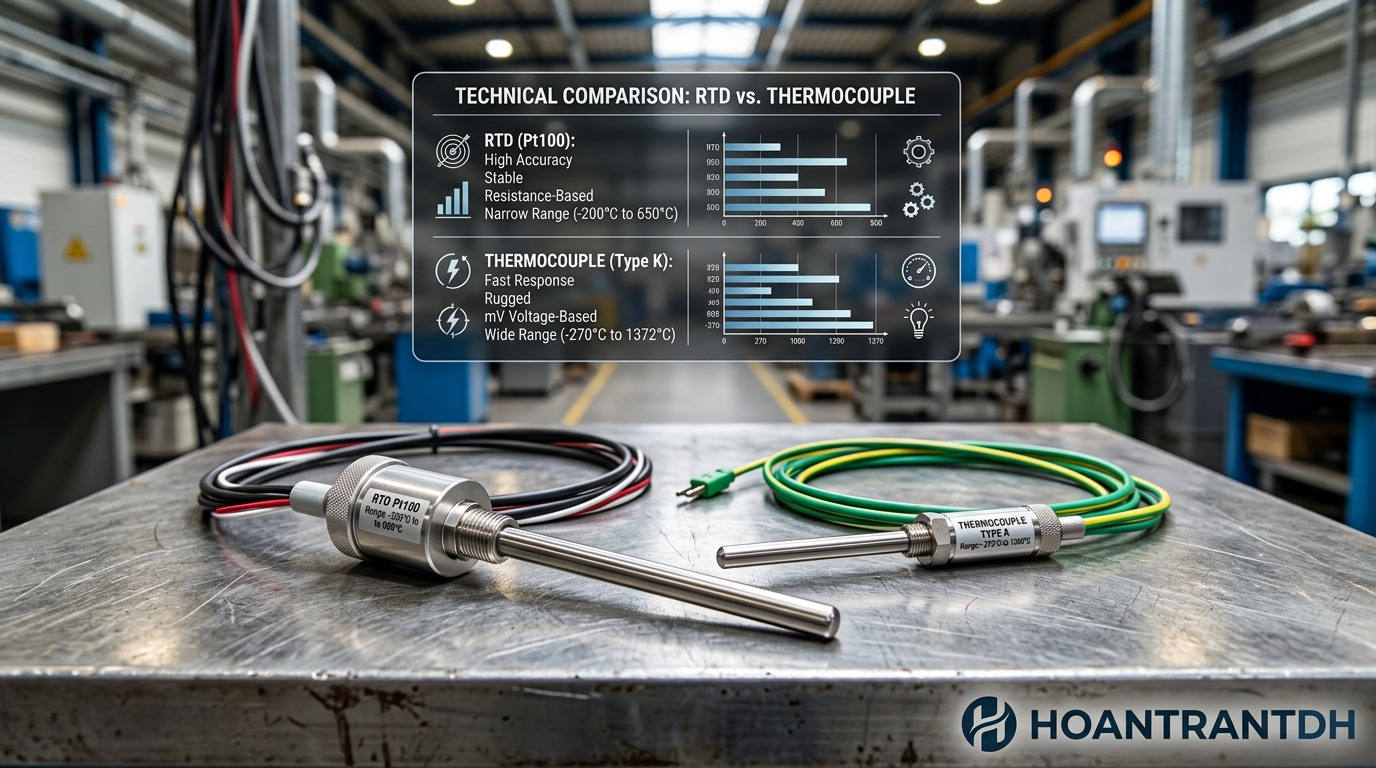

3. Bảng So Sánh Toàn Diện RTD vs Thermocouple – 12 Tiêu Chí Kỹ Thuật

Bảng so sánh chi tiết dưới đây giúp kỹ sư đưa ra lựa chọn đúng giữa cảm biến nhiệt độ RTD và Thermocouple cho từng ứng dụng cụ thể:



Tiêu chí	RTD (PT100 / PT1000)	Thermocouple (K / J / T…)
Nguyên lý đo	Điện trở thay đổi theo nhiệt độ (Callendar-Van Dusen)	Hiệu ứng Seebeck – EMF tỷ lệ chênh lệch nhiệt độ
Dải đo	-200 °C ÷ +850 °C (thực tế ứng dụng: đến +500 °C)	-270 °C ÷ +1.820 °C tùy type (K đến +1.260°C)
Độ chính xác	±0,1 – ±0,3 °C (Class A/B IEC 60751) – rất cao	±0,5 – ±2,5 °C (Class 1/2 IEC 60584) – thấp hơn RTD
Độ ổn định dài hạn	★★★★★ Rất ổn định – trôi < 0,1 °C/năm	★★★ Trung bình – trôi do oxy hóa dây kim loại
Tín hiệu đầu ra	Điện trở Ω – cần mạch cầu Wheatstone / transmitter	Điện áp mV nhỏ – cần khuếch đại + bù cold junction
Khả năng tự cấp nguồn	Không – cần nguồn ngoài để đo điện trở	Tự phát tín hiệu mV – không cần nguồn ngoài tại điểm đo
Thời gian đáp ứng	Chậm hơn (giây) – do khối lượng nhiệt lớn hơn	Nhanh hơn (ms–giây) – dây mảnh, khối lượng nhỏ
Độ bền cơ học	Trung bình – phần tử đo mỏng manh hơn	Cao hơn – dây kim loại đặc chắc, chịu rung, va đập
Khoảng cách tới bộ đọc	Dây đồng thông thường – tối đa ~100 m (cần bù điện trở)	Dây bù (extension cable) chuyên dụng – hàng trăm m
Chi phí thiết bị	★★★ Cao hơn thermocouple cùng dải đo	★★ Rẻ hơn, nhất là Type K/J
Phù hợp nhiệt độ cao (>500°C)	⚠ Không khuyến nghị – oxy hóa dây bạch kim	✅ Phù hợp – Type K/N/R/S/B cho đến +1.820°C
Tiêu chuẩn áp dụng	IEC 60751 / DIN EN 60751 / TCVN 8082	IEC 60584 / DIN EN 60584 / ASTM E230



4. Ưu Và Nhược Điểm Chi Tiết – RTD vs Thermocouple

4.1  RTD – Khi nào là lựa chọn tốt nhất?



✨  Ưu điểm RTD – Khi nào RTD vượt trội?
✓	Độ chính xác và ổn định vượt trội: Class B ±0,3 °C, Class A ±0,15 °C – phù hợp quy trình sản xuất chính xác
✓	Tín hiệu điện trở tuyến tính, ít bị nhiễu điện từ hơn thermocouple
✓	Không cần dây bù đặc chủng – dùng dây đồng thông thường với cấu hình 3 dây hoặc 4 dây
✓	Tuổi thọ dài, độ trôi thấp – lý tưởng cho ứng dụng cần hiệu chuẩn ít thường xuyên



⚠  Nhược điểm RTD – Khi nào không nên dùng?
✗	Dải đo hẹp hơn – không phù hợp nhiệt độ trên 500–600 °C trong điều kiện oxy hóa
✗	Cần nguồn kích thích (excitation current) – có thể gây tự sưởi (self-heating error) nếu dòng quá lớn
✗	Phần tử đo mỏng manh hơn – dễ hỏng khi rung, sốc nhiệt mạnh
✗	Giá cao hơn thermocouple cùng tầm đo



4.2  Thermocouple – Khi nào là lựa chọn tốt nhất?



✨  Ưu điểm Thermocouple – Khi nào TC vượt trội?
✓	Dải đo cực rộng: Type K đến +1.260 °C, Type R/S đến +1.600 °C, Type B đến +1.820 °C
✓	Tự phát tín hiệu mV – không cần nguồn kích thích, đơn giản về mạch đo
✓	Thời gian đáp ứng nhanh hơn – phù hợp đo nhiệt độ thay đổi nhanh, kiểm soát quá trình tốc độ cao
✓	Độ bền cơ học tốt hơn – chịu rung, va đập, sốc nhiệt
✓	Giá thành thấp hơn – Type K/J là cảm biến nhiệt độ công nghiệp rẻ nhất



⚠  Nhược điểm Thermocouple – Khi nào không nên dùng?
✗	Độ chính xác thấp hơn RTD – sai số Class 1 là ±1,5 °C hoặc ±0,4% |t|
✗	Cần bù nhiệt độ đầu lạnh (CJC) – nguồn sai số nếu thiết bị đọc không bù tốt
✗	Cần dây bù chuyên dụng theo từng type – dễ nhầm lẫn, tốn kém hơn
✗	Độ trôi tín hiệu cao hơn RTD – do oxy hóa dây kim loại theo thời gian ở nhiệt cao
✗	Tín hiệu mV nhỏ – nhạy cảm với nhiễu điện từ từ biến tần, motor







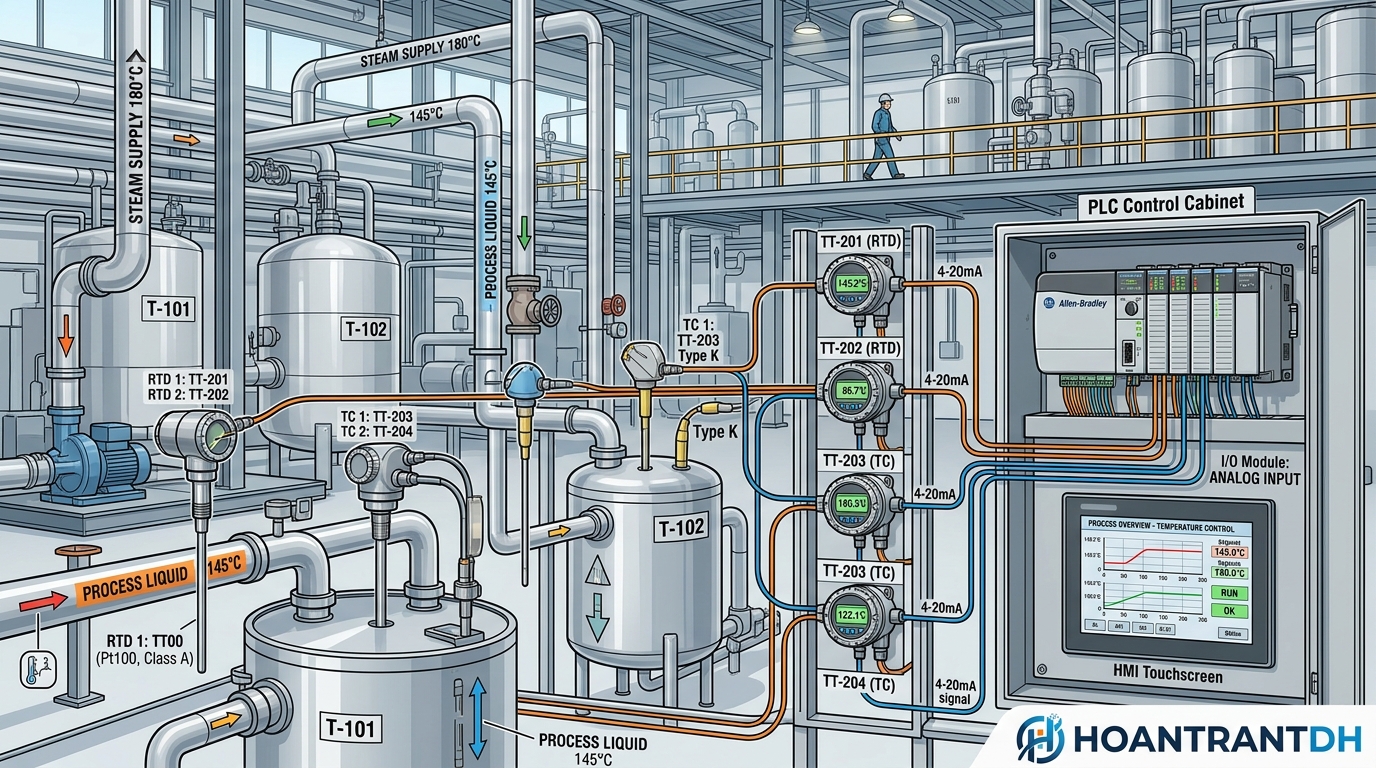

5. Ma Trận Lựa Chọn RTD vs Thermocouple Theo Ứng Dụng Thực Tế

Không có câu trả lời tuyệt đối “RTD tốt hơn thermocouple” hay ngược lại – tất cả phụ thuộc vào ứng dụng cụ thể. Bảng ma trận dưới đây giúp kỹ sư quyết định nhanh:



Ứng dụng / Điều kiện	Khuyến nghị	Lý do chính
Nhà máy thực phẩm, dược phẩm (±0,5°C)	RTD PT100	Độ chính xác cao, ổn định, Class A IEC 60751
Lò nung, lò đốt (>600 °C)	Thermocouple K/N/R	RTD không chịu được nhiệt độ cao liên tục
Phòng lạnh, kho đông (-80 °C đến 0 °C)	RTD PT100 hoặc TC Type T	RTD ổn định hơn; Type T chính xác tốt ở âm sâu
Đo nhiệt độ dầu, nước, hơi (0–300 °C)	RTD PT100	Dải tốt nhất cho RTD – chính xác, bền, giá hợp lý
Luyện kim, thép, xi măng (>800 °C)	Thermocouple K/S/B	Dải đo cao, chịu sốc nhiệt, giá phù hợp
Turbine, máy nén (đáp ứng nhanh)	Thermocouple K	Thời gian đáp ứng nhanh, dây mảnh nhúng sâu vào luồng khí
Bình áp lực, đường ống chính xác	RTD PT100 4 dây	Loại trừ sai số dây cáp, chính xác nhất trong công nghiệp
Môi trường rung mạnh (máy nghiền, đập)	Thermocouple	Dây thermocouple bền cơ học hơn phần tử RTD mỏng
Điểm đo xa bộ điều khiển (>100 m)	Thermocouple	Dây bù chuyên dụng – giữ tín hiệu tốt hơn dây đồng RTD dài
SCADA / PLC đơn giản, nhiều điểm đo	Thermocouple K/J	Giá rẻ, dây bù dễ cài, đủ chính xác cho giám sát tổng thể
Ngành hóa chất, môi chất ăn mòn	RTD PTFE hoặc TC Inconel	Chọn vật liệu ống bảo vệ phù hợp môi chất; RTD ổn định hơn
Yêu cầu ATEX Zone 1/2 (dầu khí)	Tùy – cả hai đều có phiên bản ATEX	Chọn RTD nếu cần chính xác; TC nếu cần nhiệt độ cao hoặc chi phí thấp



6. Thông Số Tham Chiếu Nhanh – RTD PT100 Và Các Type Thermocouple Phổ Biến

Bảng tra cứu nhanh thông số tiêu chuẩn cho kỹ sư chọn đúng type cảm biến nhiệt độ:



Loại / Type	Dải đo	Độ chính xác	Đặc điểm	Ứng dụng tiêu biểu
RTD PT100	-200 ÷ +500 °C	±0,1–0,3 °C	Ổn định, chính xác nhất	Thực phẩm, dược, hóa chất nhẹ
RTD PT1000	-200 ÷ +500 °C	±0,1–0,3 °C	Nhạy hơn PT100, ít nhiễu hơn	Thiết bị y tế, phòng sạch
TC Type K	-200 ÷ +1.260 °C	±1,5 °C	Phổ biến nhất, đa dụng	Lò nung, máy nén, HVAC
TC Type J	-40 ÷ +750 °C	±1,5–2,5 °C	Rẻ nhất, môi trường khử	Lò nhiệt, máy ép nhựa
TC Type T	-200 ÷ +350 °C	±0,5 °C	Chính xác ở nhiệt thấp	Phòng lạnh, kho đông, nitơ lỏng
TC Type N	-200 ÷ +1.300 °C	±1,5 °C	Ổn định hơn Type K ở nhiệt cao	Thay thế Type K khi cần độ bền tốt hơn
TC Type R	0 ÷ +1.600 °C	±1,0–1,5 °C	Chính xác ở nhiệt rất cao	Lò thủy tinh, gốm sứ, luyện kim
TC Type B	+200 ÷ +1.820 °C	±1,5 °C	Nhiệt độ cao nhất thực dụng	Lò luyện thép, nấu kính quang học



7. Những Sai Lầm Phổ Biến Khi Dùng RTD Và Thermocouple Tại Nhà Máy

7.1  Sai lầm thường gặp với RTD

⚠️	Dùng cấu hình 2 dây cho khoảng cách dài: điện trở dây cáp cộng vào phép đo, gây sai số hàng độ. Luôn dùng 3 dây hoặc 4 dây cho cáp dài hơn 5 m



⚠️	Dòng kích thích quá lớn gây tự sưởi (self-heating): dòng kích thích tiêu chuẩn chỉ 1 mA; nếu dùng dòng lớn hơn, phần tử đo bị sưởi bởi chính dòng điện chạy qua



⚠️	Lắp không đủ chiều sâu nhúng: phần tử đo không hoàn toàn tiếp xúc môi chất, đo nhiệt độ ống thay vì môi chất thực sự



⚠️	Nhầm lẫn kết nối terminal khi dùng 3 dây: dây compensating phải đấu đúng cực A và A’ theo sơ đồ bộ transmitter



7.2  Sai lầm thường gặp với Thermocouple

⚠️	Dùng dây nối thường thay vì dây bù (extension cable): dây đồng thông thường sẽ tạo thêm junction nhiệt điện mới, gây sai số nghiêm trọng



⚠️	Nhầm type dây bù: mỗi type thermocouple cần đúng loại dây bù; dây bù Type K không dùng được cho thermocouple Type J



⚠️	Bộ đọc không có bù cold junction (CJC): kết quả đo sẽ sai hoàn toàn nếu thiết bị đọc không bù nhiệt độ đầu tham chiếu



⚠️	Polarity ngược: thermocouple có cực – nếu đấu ngược, giá trị đọc sẽ âm hoặc sai chiều biến thiên



⚠️	Lắp trong môi trường EMI mạnh (biến tần, motor lớn) không có chống nhiễu: tín hiệu mV bị nhiễu gây dao động giá trị



8. HOANTRANTDH Tư Vấn Chọn Đúng RTD Hay Thermocouple Cho Nhà Máy

HOANTRANTDH – Công ty TNHH Kỹ thuật Tự động hóa Hoàn Trần – phân phối đầy đủ cả hai dòng cảm biến nhiệt độ công nghiệp, bao gồm:

• RTD PT100 WZP2-221 Anhui Tiankang: Class B/A, SS316, PTFE, Inconel, IP67/IP68, ATEX tùy chọn
• Thermocouple Termotech (Italy): Type K/J/T/N/R/S, vỏ Inconel, ống gốm, chứng nhận CE, dải đến +1.600 °C
• Bộ transmitter 4–20 mA Seneca (Italy): lắp đầu cảm biến hoặc DIN Rail, Modbus RTU, HART
• IIoT Edge Gateway Z-PASS2-RT Seneca: đưa dữ liệu nhiệt độ lên cloud qua 4G – không cần nâng cấp PLC



Đội ngũ kỹ sư HOANTRANTDH tư vấn chọn đúng loại cảm biến nhiệt độ theo: môi chất, dải nhiệt độ, độ chính xác yêu cầu, khoảng cách truyền tín hiệu, môi trường lắp đặt (ATEX hay không) và ngân sách dự án.



❓  CÂU HỎI THƯỜNG GẶP – CẢM BIẾN NHIỆT ĐỘ RTD vs THERMOCOUPLE

❓  Câu 1: Trong dải 0–300 °C, nên chọn RTD hay thermocouple?

➡️  Trong dải 0–300 °C, RTD PT100 là lựa chọn vượt trội nếu ứng dụng yêu cầu độ chính xác cao (thực phẩm, dược phẩm, hóa chất). Thermocouple Type K hoặc Type T là lựa chọn tốt hơn nếu ứng dụng cần đáp ứng nhanh, có rung động cơ học mạnh, hoặc chi phí là yếu tố quyết định và sai số ±1,5 °C là chấp nhận được.

❓  Câu 2: Tại sao thermocouple cần dây bù còn RTD thì không?

➡️  Thermocouple hoạt động dựa trên hiệu ứng Seebeck – bất kỳ mối nối nào giữa hai kim loại khác nhau đều tạo ra EMF phụ. Do đó, nếu dùng dây đồng thông thường để kéo dài tín hiệu, sẽ tạo thêm các junction không mong muốn, làm sai kết quả đo. Dây bù (extension/compensating cable) có thành phần kim loại tương đương thermocouple, đảm bảo không tạo thêm junction trong dải nhiệt độ thường gặp. RTD truyền tín hiệu điện trở qua dây đồng bình thường, không phụ thuộc vào loại kim loại dây – chỉ cần bù sai số điện trở dây qua cấu hình 3–4 dây.

❓  Câu 3: PT100 và PT1000 khác nhau như thế nào? Khi nào chọn PT1000?

➡️  PT100 có điện trở 100 Ω tại 0 °C; PT1000 có điện trở 1.000 Ω tại 0 °C – gấp 10 lần. Do điện trở lớn hơn, PT1000 có tín hiệu lớn hơn, ít bị ảnh hưởng bởi điện trở dây cáp hơn và thích hợp hơn cho ứng dụng khoảng cách ngắn với dây cáp mỏng (thiết bị dân dụng, y tế, HVAC). PT100 phổ biến hơn trong công nghiệp vì hầu hết bộ điều khiển PLC/DCS đều có input chuẩn PT100.

❓  Câu 4: Làm thế nào để kiểm tra cảm biến RTD hoặc thermocouple có bị hỏng không?

➡️  Với RTD: dùng đồng hồ vạn năng đo điện trở giữa các cực – tại nhiệt độ phòng (~25 °C) PT100 phải đo được ~109,8 Ω; nếu đứt mạch (vô cùng) hoặc chập cực (0 Ω) là hỏng. Với thermocouple: đo điện áp mV tại hai cực khi đầu đo đang ở nhiệt độ khác môi trường; nếu không có tín hiệu hoặc tín hiệu bất thường là hỏng. HOANTRANTDH cung cấp hướng dẫn kiểm tra chi tiết theo từng model.

❓  Câu 5: HOANTRANTDH có tư vấn và cung cấp cả RTD lẫn thermocouple không?

➡️  Có. HOANTRANTDH phân phối cả hai dòng: RTD PT100 WZP2-221 của Anhui Tiankang và thermocouple của Termotech (Italy) với đầy đủ type K, J, T, N, R, S. Kỹ sư HOANTRANTDH tư vấn miễn phí chọn đúng loại theo ứng dụng, cung cấp datasheet tiếng Việt, CO/CQ, xuất hóa đơn VAT và hỗ trợ tích hợp transmitter 4–20 mA và gateway IIoT. Liên hệ Zalo 0879 848 668.
