Z-PASS2-RT – IIoT Edge Gateway Seneca: 4G, GPS, I/O Tích Hợp Cho Nhà Máy Hiện Đại

Trong kỷ nguyên Công nghiệp 4.0, việc kết nối thiết bị field – từ PLC, cảm biến đến đồng hồ đo – lên nền tảng cloud để giám sát và phân tích dữ liệu đang trở thành yêu cầu tất yếu tại các nhà máy Việt Nam. Z-PASS2-RT IIoT Edge Gateway của Seneca Italia được thiết kế đạc biệt cho bài toán này: một thiết bị duy nhất tích hợp modem 4G LTE, bộ thu GPS/GNSS, nhiều kênh I/O công nghiệp và khả năng xử lý logic cục bộ (edge computing).

Thông qua giao thức MQTT và Modbus, Z-PASS2-RT Seneca được Hãng Seneca chứng nhận là IIoT Edge Gateway được phân phối chính hãng tại Việt Nam bởi HOANTRANTDH – Công ty TNHH Kỹ thuật Tự động hóa Hoàn Trần.

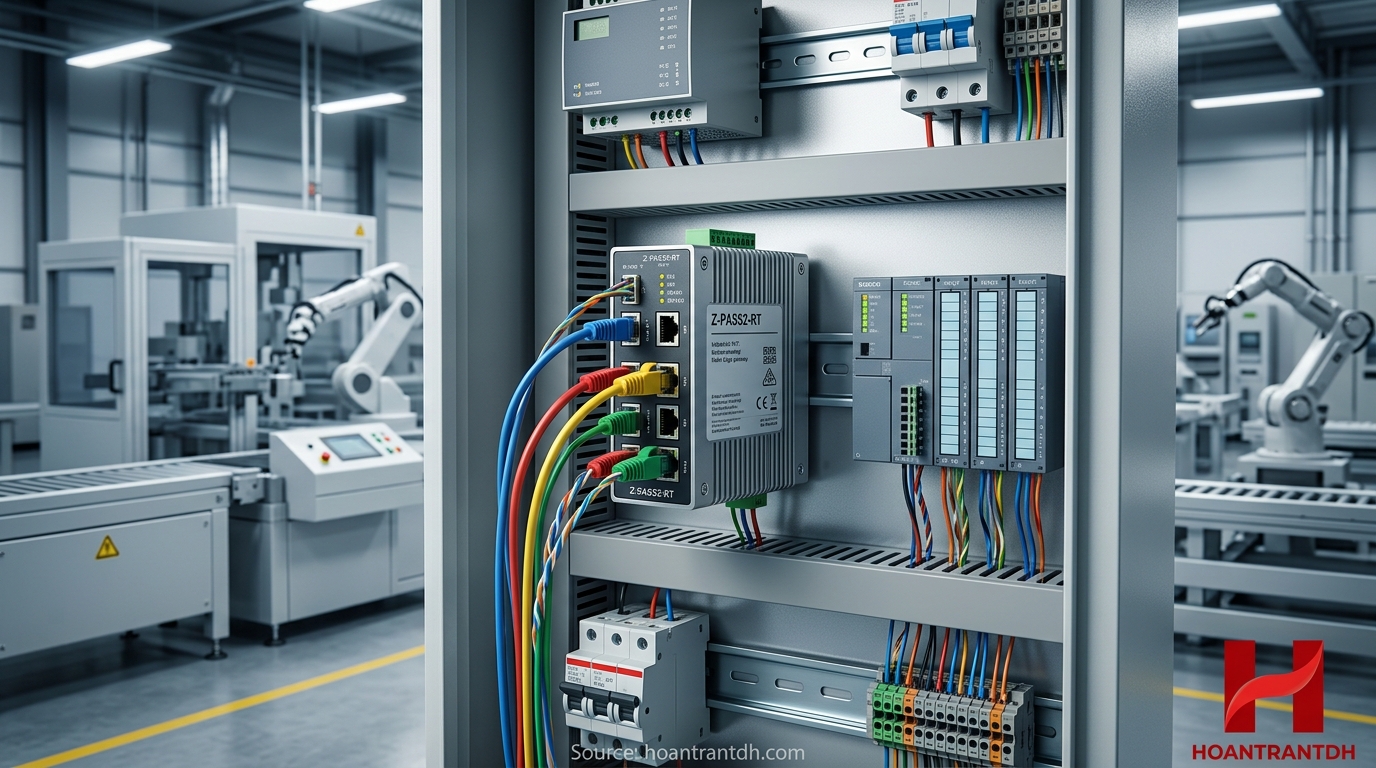

1. Z-PASS2-RT Là Gì? Tổng Quan IIoT Edge Gateway Công Nghiệp



Z-PASS2-RT là thiết bị thuộc dòng IIoT Edge Gateway của Seneca S.r.l. (Italy), được thiết kế cho môi trường công nghiệp khắc nghiệt. Khác với các bộ định tuyến 4G thông thường, Z-PASS2-RT được tích hợp sẵn các chức năng đo lường công nghiệp ngay bên trong:

• Modem 4G LTE Cat-4 (tốc độ 150/50 Mbps) với dual SIM failover tự động
• Bộ thu GPS/GNSS (GPS + GLONASS + Galileo) tích hợp, độ chính xác <2,5 m
• 4 kênh Digital Input + 2 Digital Output + 2 Analog Input công nghiệp
• 2 cổng RS485 Modbus RTU độc lập – kết nối tới 64 thiết bị slave
• CPU ARM Cortex-A7, chạy Linux Embedded, hỗ trợ Python script và edge computing cục bộ
• Data logger 4 GB lưu offline khi mất kết nối, tự động đồng bộ khi online



Kiến trúc tổng thể của một giải pháp IIoT sử dụng Z-PASS2-RT Seneca:



CLOUD / SERVER	AWS IoT • Azure IoT Hub • Google Cloud • Private MQTT Broker
WAN / 4G LTE	SIM card kép • Band B1/B3/B7/B8/B20/B28 • Fallback 3G/2G • VPN IPsec/OpenVPN
Z-PASS2-RT — EDGE	MQTT broker nội bộ • Data logger 4 GB • GPS/GNSS • Modbus RTU/TCP • I/O tích hợp • Python script
FIELD DEVICES	PLC / SCADA • Cảm biến analog/digital • RS485 slave • Encoder • Van, động cơ

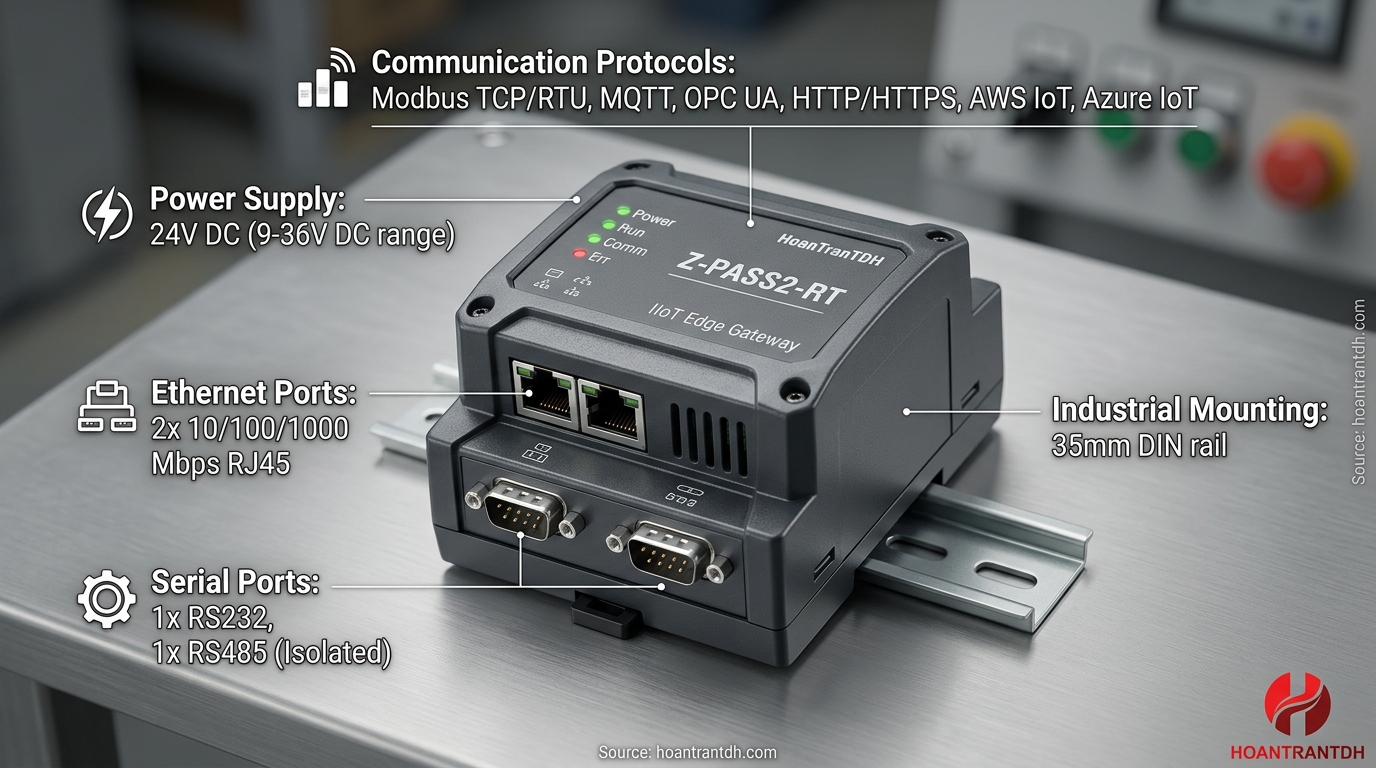

2. Thông Số Kỹ Thuật Đầy Đủ của Z-PASS2-RT IIoT Edge Gateway

Bảng thông số dưới đây được biên soạn từ datasheet chính thức của Seneca đối với Z-PASS2-RT, giúp kỹ sư Việt Nam nắm đủ căn cứ kỹ thuật để thiết kế hệ thống:



XỬ LÝ & LƯU TRỮ
1	CPU	ARM Cortex-A7, 528 MHz
2	RAM	256 MB DDR3
3	Flash / eMMC	512 MB (hệ điều hành) + 4 GB data logger
4	OS	Linux Embedded (Yocto)
Kế TỊNH Kế VÀ I/O
1	Digital Input	4 x DI, 24 V DC, cách ly quang, NPN/PNP
2	Digital Output	2 x DO, relay 250 V AC / 5 A
3	Analog Input	2 x AI, 4–20 mA hoặc 0–10 V (tùy chọn)
4	Pulse / Counter	4 kênh xung, tần số tối đa 50 kHz
5	RS485 / Modbus RTU	2 cổng độc lập, tốc độ đến 115 200 bps
6	RS232	1 cổng
7	Ethernet	2 x 10/100 Mbps RJ45 (LAN / WAN)
4G MODEM & GPS
1	Chuẩn công nghệ	4G LTE Cat-4 (150/50 Mbps) + 3G HSPA+ fallback
2	Băng tần 4G	B1, B3, B7, B8, B20, B28 – tương thích đa mạng VN
3	SIM	2 khe nano-SIM (failover tự động)
4	GPS / GNSS	GPS + GLONASS + Galileo, độ chính xác <2.5 m CEP
5	Bảo mật kết nối	VPN IPsec / OpenVPN / WireGuard
GIAO THỨC IoT & ỨNG DỤNG
1	Giao thức IoT	MQTT 3.1/3.1.1, MQTT-SN, CoAP, HTTP/HTTPS REST
2	Cloud hỗ trợ	AWS IoT Core, Azure IoT Hub, Google Cloud IoT, ThingBoard
3	Lập trình logic	Python 3 script nội bộ, Node-RED (tùy chọn)
4	Data logger	Lưu cục bộ khi mất kết nối, tự động đồng bộ khi kết nối lại
5	Cấu hình	Web UI (HTTP/HTTPS), REST API, SSH
MÔI TRƯỜNG & CƠ KHÍ
1	Nguồn cấp	9–36 V DC (bảo vệ cực tính ngược, surge)
2	Nhiệt độ làm việc	−40 °C ÷ +70 °C (industrial grade)
3	Mức bảo vệ	IP 40 (DIN Rail); IP 67 tùy phắn
4	Lắp đặt	DIN Rail 35 mm (IEC 60715)
5	Tiêu chuẩn	CE, FCC, RoHS, EN 61010-1, EN 62368-1

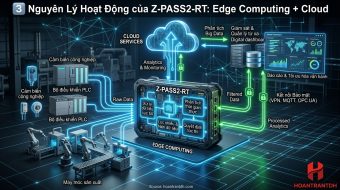

3. Nguyên Lý Hoạt Động của Z-PASS2-RT: Edge Computing + Cloud

Z-PASS2-RT IIoT Edge Gateway vận hành theo mô hình hai tầng: xử lý cục bộ tại field (edge) và truyền tải dữ liệu lên server/cloud.

3.1  Thu thập dữ liệu tại field (Data Acquisition)

Z-PASS2-RT polling dữ liệu từ các thiết bị Modbus RTU (PLC, đồng hồ năng lượng, biến tần) theo chu kỳ cài đặt. Song song đó, các kênh DI/AI đọc tín hiệu từ cảm biến và module GPS đọc tọa độ, tốc độ và hướng di chuyển liên tục.

3.2  Xử lý logic cục bộ (Edge Processing)

Script Python chạy trên Linux Embedded thực hiện các phép tính, lắp luật cảnh báo và điều khiển relay DO tại chỗ, không phụ thuộc internet. Điều này đảm bảo độ trễ xử lý dưới 100 ms ngay cả khi đường truyền 4G chậm hoặc bị ngắt.

3.3  Truyền tải và bảo mật (Secure Transmission)

Dữ liệu được mã hóa TLS/SSL trước khi truyền qua 4G. Tunnel VPN (IPsec hoặc OpenVPN) bảo vệ kết nối giữa Z-PASS2-RT và server SCADA hoặc cloud. Chế độ dual SIM tự động chuyển sang SIM dự phòng trong vòng <30 giây khi SIM chính mất sóng.

3.4  Lưu trữ và đồng bộ (Store and Forward)

Khi mất kết nối, Z-PASS2-RT IIoT Edge Gateway lưu toàn bộ dữ liệu vào bộ nhớ nội bộ 4 GB theo chuẩn FIFO hoặc time-stamped log. Khi có kết nối lại, thiết bị tự động đồng bộ (backfill) theo thứ tự thời gian, đảm bảo không mất dữ liệu nào cho hệ thống ERP, MES hay báo cáo năng lượng.

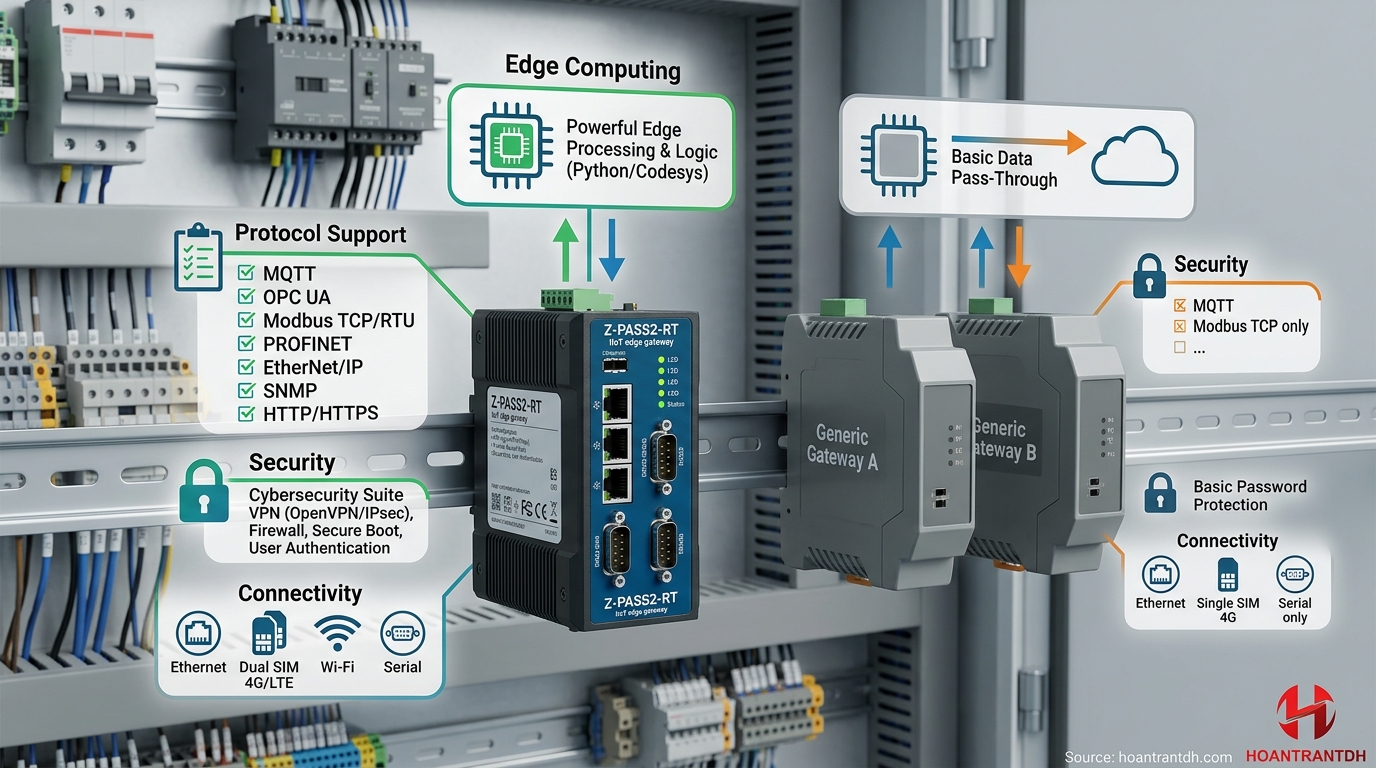

4. So Sánh Z-PASS2-RT với Các IIoT Gateway Phổ Biến Trên Thị Trường

Dưới đây là bảng so sánh kỹ thuật khách quan giữa Z-PASS2-RT Seneca và một số IIoT gateway công nghiệp đang phổ biến, dựa trên các tiêu chí kỹ sư Việt Nam thường xuyên đặt ra khi chọn mua:



Tiêu chí	Z-PASS2-RT Seneca	Robustel R2000	Advantech ICR-3231	Teltonika RUT955	Moxa MC-1121
4G LTE Cat-4	✅	✅	✅	✅	✅
GPS / GNSS tích hợp	✅	✅	✅	✅	❌
I/O tích hợp	4DI+2DO+2AI	2DI+1DO	4DI+2DO	4DI+4DO	Chính sách
Modbus RTU/TCP	✅	✅	✅	✅	✅
MQTT Broker nội bộ	Seneca JMobile	Tùy chọn	Tùy chọn	❌	❌
Python script nội bộ	✅	❌	✅	❌	✅
Data logger 4 GB	✅	❌	❌	❌	✅
Dual SIM failover	✅	✅	✅	✅	✅
Nguồn 9–36 V DC	✅	✅	✅	✅	❌
NPP chính thức VN	✅ HTTDH	Hạn chế	Hạn chế	✅ NPP	Hạn chế



Kết luận: Z-PASS2-RT Seneca nổi bật với bộ tính năng toàn diện nhất trong phân khúc gateway công nghiệp – đặc biệt là sự kết hợp GPS + data logger 4 GB + Python script chạy native mà các đối thủ trong cùng phân khúc giá chưa có đủ cả ba. Thêm vào đó, việc có nhà phân phối chính thức tại Việt Nam – HOANTRANTDH – đảm bảo hỗ trợ kỹ thuật sâu và bảo hành thuận lợi.

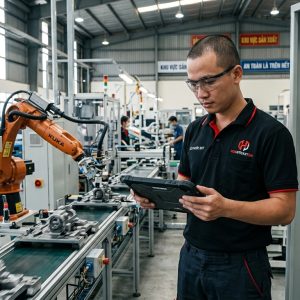

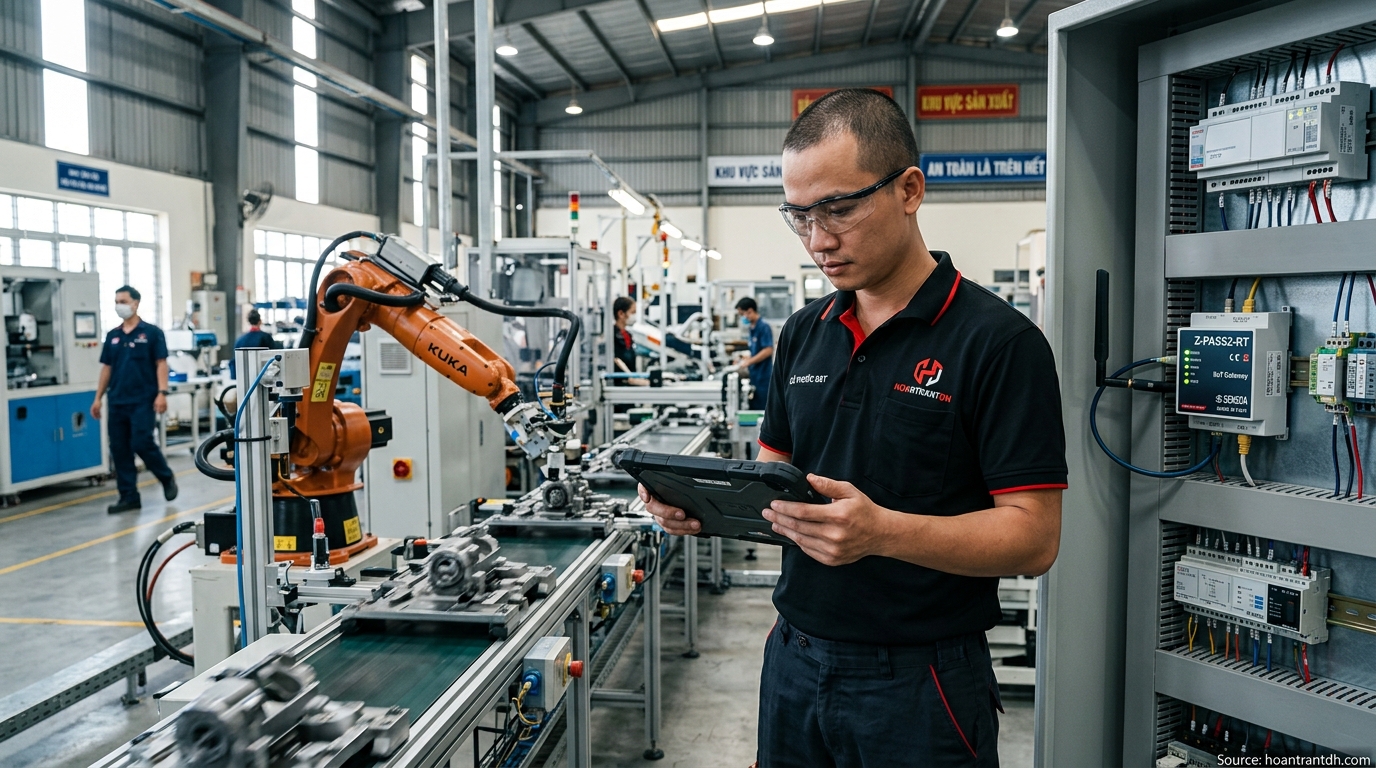

5. Ứng Dụng Thực Tế của Z-PASS2-RT IIoT Edge Gateway tại Việt Nam

Z-PASS2-RT IIoT Edge Gateway được triển khai trong nhiều ngành tại Việt Nam và khu vực Đông Nam Á:



🏭  Nhà máy sản xuất Kết nối PLC Siemens/Mitsubishi lên SCADA công ty qua 4G. Thu thập dữ liệu OEE, báo động dừng máy qua MQTT.	💧  Hệ thống cấp thoát nước Giám sát từ xa trạm bơm phân tán. GPS xác định vị trí, 4G truyền dữ liệu lưu lượng, áp suất lên dashboard.
⚡  Trạm điện / năng lượng mặt trời Đo lượng điện Modbus, truyền chỉ số lên cloud, cảnh báo thất thoát năng lượng theo thời gian thực.	🚚  Vận tải và logistics GPS theo dõi xe, cảm biến nhiệt độ container lạnh, truyền cảnh báo real-time qua 4G lên hệ thống quản lý đội xe.



5.5  Giám sát cửa ải khu công nghiệp và đời sống

Tại các khu công nghiệp ven biển như Hải Phòng, Đà Nẵng, Z-PASS2-RT Seneca được lắp tại trạm quan trắc nước thải công nghiệp, đo các thông số pH, DO, DO, độ đục qua Modbus và đẩy dữ liệu lên hệ thống SCADA môi trường theo yêu cầu của Bộ Tài nguyên và Môi trường.

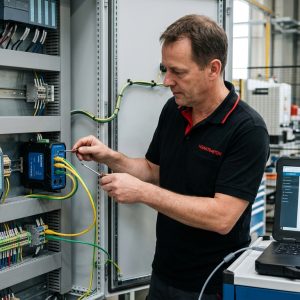

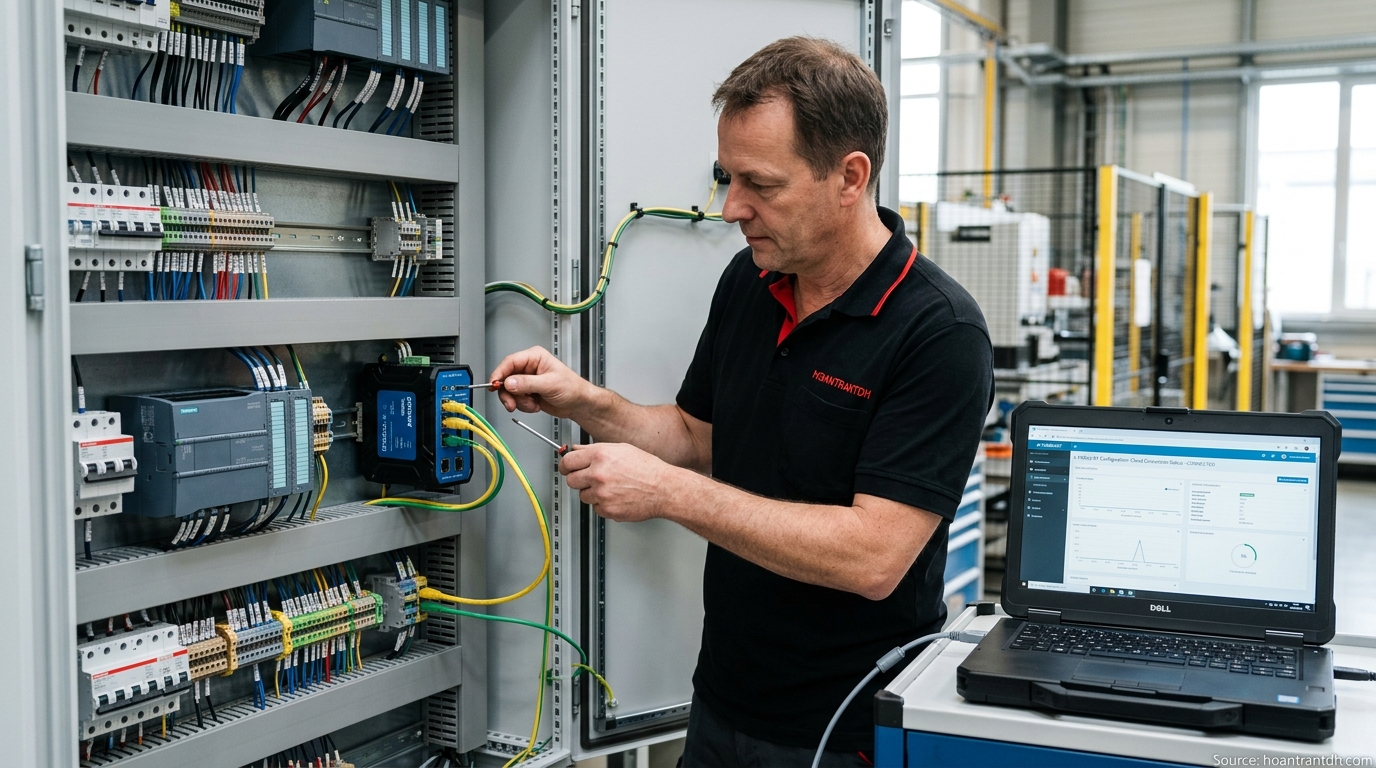

6. Hướng Dẫn Triển Khai Z-PASS2-RT: Từ Lắp Đặt Đến Kết Nối Cloud

6.1  Lắp đặt cơ khí

• Gắn module lên thanh DIN Rail 35 mm theo IEC 60715
• Cấp nguồn 9–36 V DC từ nguồn tủ điện; mạch bảo vệ cực tính và surge sẵn có trên bo
• Đấu cáp RS485 từ PLC / slave vào 2 cổng COM độc lập; bật terminator 120 Ω ở cuối mạng

6.2  Cấu hình 4G và VPN

• Lắp nano SIM vào khe SIM1 (chính) và SIM2 (dự phòng)
• Truy cập Web UI qua Ethernet LAN (IP mặc định 192.168.1.1), cài APN theo nhà mạng
• Cấu hình VPN IPsec hoặc OpenVPN túy theo hạ tầng SCADA của khách hàng

6.3  Kết nối MQTT và cloud

• Khai báo MQTT Broker (broker URI, port 1883/8883, client ID, topic)
• Map giá trị Modbus register hoặc DI/AI vào MQTT payload (JSON hoặc binary)
• Cài đặt chu kỳ publish và QoS (0/1/2) phù hợp yêu cầu nhà máy

6.4  Lập trình edge logic (Python)

Trên thiết bị đã có Python 3 interpreter. Kỹ sư viết script đơn giản để tính toán công suất, so sánh ngưỡng và bật DO relay cảnh báo mà không cần thay thế PLC hiện có. Script được tải lên qua Web UI hoặc SSH.



7. Tại Sao Chọn Z-PASS2-RT Seneca và HOANTRANTDH Cho Dự Án IIoT?

Khi triển khai giải pháp IIoT công nghiệp tại Việt Nam, việc chọn đúng thiết bị và đơn vị hỗ trợ kỹ thuật có ý nghĩa quyết định. Dưới đây là những lý do Z-PASS2-RT IIoT Edge Gateway và Hoàn Trần TĐH được các kỹ sư Việt Nam tin dùng:

• All-in-one – một thiết bị thay thế cả router 4G + GPS tracker + I/O module + data logger riêng lẻ
• Industrial grade: nhiệt độ −40⁰C ÷ +70°C, nguồn 9–36 V DC, chống rung theo IEC 60068
• Băng tần 4G phủ đầy đủ mạng Viettel / Mobifone / Vinaphone, dual SIM – uptime cữ không có điểm mù
• MQTT + Modbus + Python – tích hợp được với SCADA, ERP, cloud bất kỳ
• HOANTRANTDH: tư vấn đặc tả kỹ thuật, cấu hình commissioning, đào tạo vận hành, bảo hành chính hãng
• Xuất hóa đơn VAT đầy đủ, đáp ứng đấu thầu và quyết toán dự án Nhà nước



❓  CÂU HỎI THƯỜNG GẶP (FAQ) – Z-PASS2-RT IIoT EDGE GATEWAY

❓  Câu 1: Z-PASS2-RT IIoT Edge Gateway hỗ trợ những giao thức IoT nào?

➡️  Z-PASS2-RT hỗ trứ MQTT 3.1/3.1.1, MQTT-SN, CoAP và HTTP/HTTPS REST. Thiết bị có thể hoạt động như MQTT Publisher, Subscriber hoặc chính là MQTT Broker cục bộ, cho phép các thiết bị field subscribe trực tiếp mà không qua cloud. Điều này rất phù hợp với mô hình IIoT phân tán hoặc vùng không có internet liên tục.

❓  Câu 2: 4G LTE của Z-PASS2-RT có tương thích mạng Viettel, Mobifone, Vinaphone không?

➡️  Có. Z-PASS2-RT hỗ trợ băng tần LTE B1/B3/B7/B8/B20/B28, bảo phủ đầy đủ dải tần của Viettel (B1/B3/B28), Mobifone (B1/B3) và Vinaphone (B1/B3/B7). Chế độ dual SIM tự động chuyển SIM dự phòng khi SIM chính mất kết nối, đảm bảo uptime cao cho ứng dụng giám sát liên tục.

❓  Câu 3: GPS của Z-PASS2-RT có thể tích hợp với hệ thống quản lý đội xe không?

➡️  Có. Module GPS/GNSS tích hợp hỗ trợ GPS, GLONASS và Galileo với độ chính xác <2.5 m CEP. Tọa độ GPS được xuất qua Modbus register hoặc payload MQTT, dễ dàng tích hợp vào các nền tảng Fleet Management (FMS), SCADA hoặc GIS tùy chỉnh của doanh nghiệp.

❓  Câu 4: Khi mất kết nối 4G, dữ liệu có bị mất không?

➡️  Không. Z-PASS2-RT có bộ nhớ data logger 4 GB lưu cục bộ toàn bộ giá trị đo lường khi mất internet. Khi kết nối lại, thiết bị tự động đồng bộ (backfill) dữ liệu lên server theo cơ chế store-and-forward, đảm bảo không mất bất kỳ mốc đo nào cần thiết cho báo cáo và phân tích.

❓  Câu 5: HOANTRANTDH có hỗ trợ lập trình và tích hợp dự án cho Z-PASS2-RT không?

➡️  Có. HOANTRANTDH – nhà phân phối chính thức Seneca tại Việt Nam – cung cấp dịch vụ tư vấn kỹ thuật chọn model, hỗ trợ cấu hình 4G/VPN/MQTT, viết Python script theo yêu cầu, bảo hành theo chính sách Seneca và xuất hóa đơn VAT toàn quốc. Liên hệ: Zalo 0879 848 668 hoặc hoantrantdh.com.
