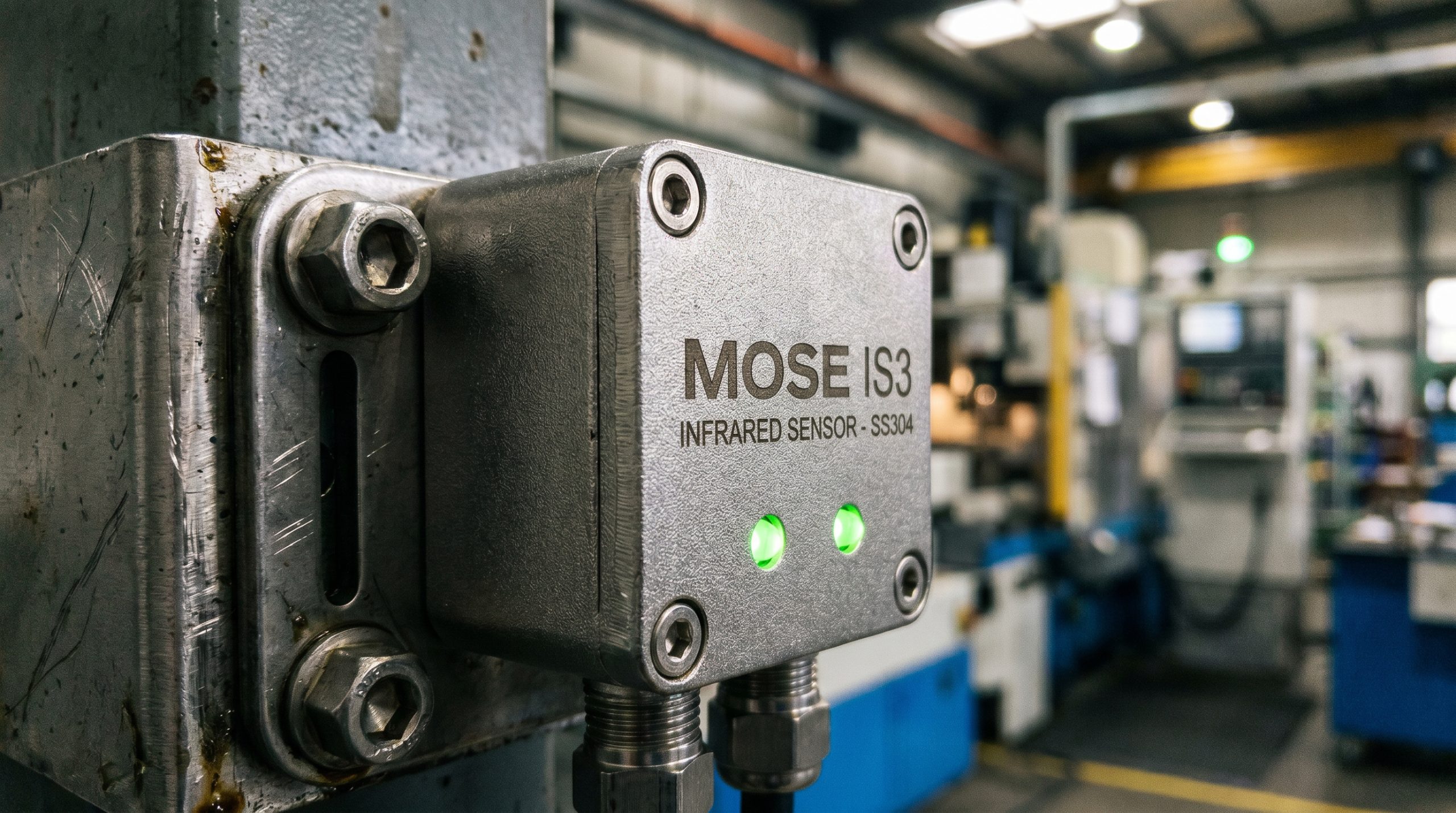

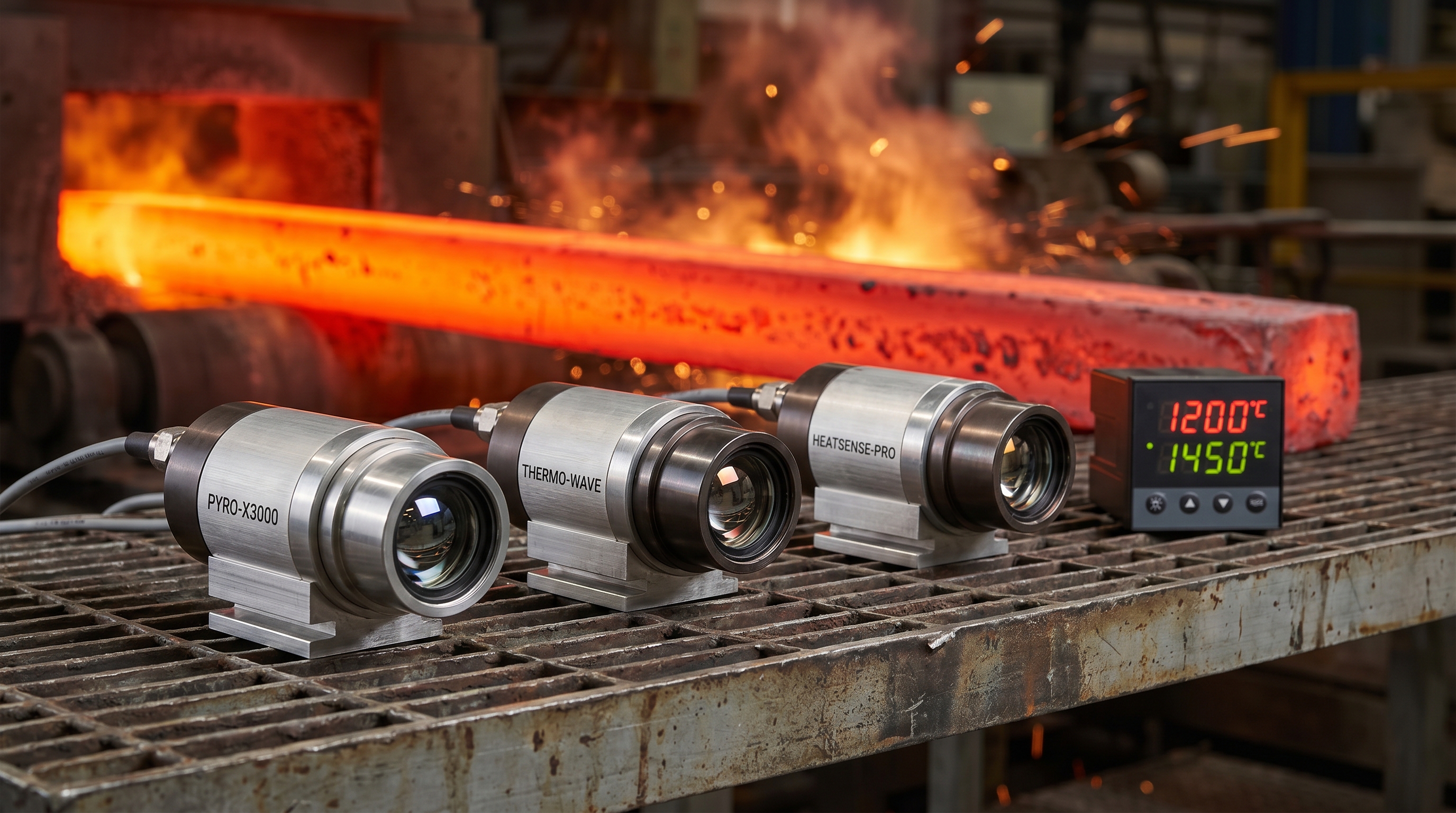

Đo nhiệt độ kim loại nóng (phôi thép trong lò nung và trên dây chuyền cán, phôi rèn, nung cảm ứng, thép lỏng trong dòng rót) gần như bắt buộc phải dùng hồng ngoại không tiếp xúc, và phải là hồng ngoại phổ ngắn. MOSE có các model phổ ngắn IS2, IS3, IS4. Bài này giải thích vì sao kim loại cần phổ ngắn, sự khác nhau giữa hỏa kế một màu và hai màu, và cách chọn giữa các model.
Vì sao kim loại cần phổ ngắn
Mục lục
Kim loại có hệ số phát xạ thấp và thay đổi theo bề mặt (oxy hóa, vảy, độ bóng). Ở bước sóng ngắn (khoảng 1 µm), sai số nhiệt độ do sai lệch hệ số phát xạ nhỏ hơn nhiều so với phổ dài 8-14 µm. Phổ ngắn cũng phù hợp nhiệt độ cao vì năng lượng bức xạ tập trung ở bước sóng ngắn khi vật rất nóng. Phổ dài phù hợp vật liệu phi kim, nhiệt độ thấp hơn; xem hồng ngoại phổ dài MOSE.
Một màu và hai màu
| Một màu (một bước sóng) | Hai màu (tỉ số) | |
|---|---|---|
| Nguyên lý | Đo cường độ bức xạ ở một bước sóng | Đo tỉ số cường độ ở hai bước sóng gần nhau |
| Ảnh hưởng hệ số phát xạ | Phải cài đúng | Phần lớn triệt tiêu nếu hệ số phát xạ hai bước sóng bằng nhau |
| Vật nhỏ hơn vùng đo, khói, bụi, kính bẩn | Đọc thấp | Ít bị ảnh hưởng hơn, miễn là còn đủ tín hiệu |
| Phù hợp | Bề mặt ổn định, tầm nhìn sạch | Dây, thanh nhỏ, dòng thép rót, môi trường khói bụi, hơi nước |
Các model trong dòng thường khác nhau ở dải nhiệt độ, bước sóng (một màu, hai màu), quang học (tỉ lệ D:S), thời gian đáp ứng, giao tiếp. Thông số cụ thể của IS2, IS3, IS4 tra theo catalogue MOSE.
Chọn model
- Dải nhiệt độ: hỏa kế phổ ngắn thường có ngưỡng dưới khá cao; kiểm tra dải bao trùm nhiệt độ thấp nhất cần đo.
- Kích thước vật và khoảng cách: tính tỉ lệ D:S cần thiết; vật nhỏ hoặc rung lắc thì cân nhắc hai màu.
- Môi trường: khói, hơi nước, vảy oxy hóa: ưu tiên hai màu; cần vỏ làm mát nước, thổi khí làm sạch.
- Tốc độ: phôi chạy nhanh cần thời gian đáp ứng ngắn; dùng chức năng giữ đỉnh (peak hold) khi vật đi qua từng chiếc.

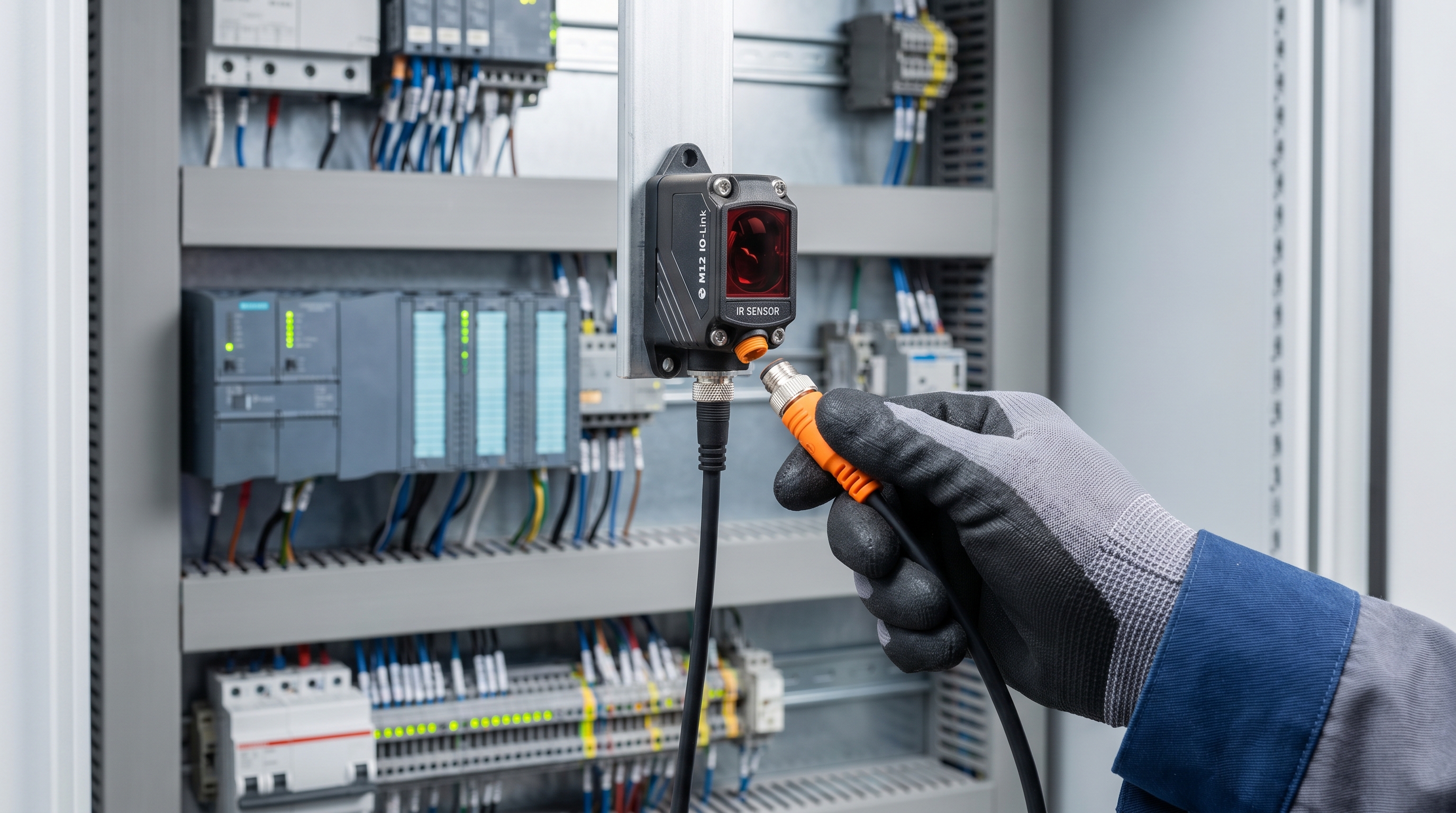

- Kết nối: 4-20 mA, truyền thông số; một số cảm biến hỗ trợ IO-Link để cấu hình, chẩn đoán từ PLC.
Lắp đặt trong nhà máy thép
- Vỏ làm mát nước và thổi khí sạch, khô cho thấu kính.
- Ngắm vuông góc bề mặt, tránh phản xạ từ lò, vật nóng gần đó.
- Vảy oxy hóa trên phôi làm sai số với hỏa kế một màu; đo tại vị trí vừa phá vảy (sau phun nước áp lực) nếu có.
- Kiểm tra định kỳ bằng nguồn vật đen chuẩn hoặc so với thiết bị chuẩn.
Câu hỏi thường gặp
Đo nhiệt độ thép lỏng trong lò bằng hồng ngoại được không?

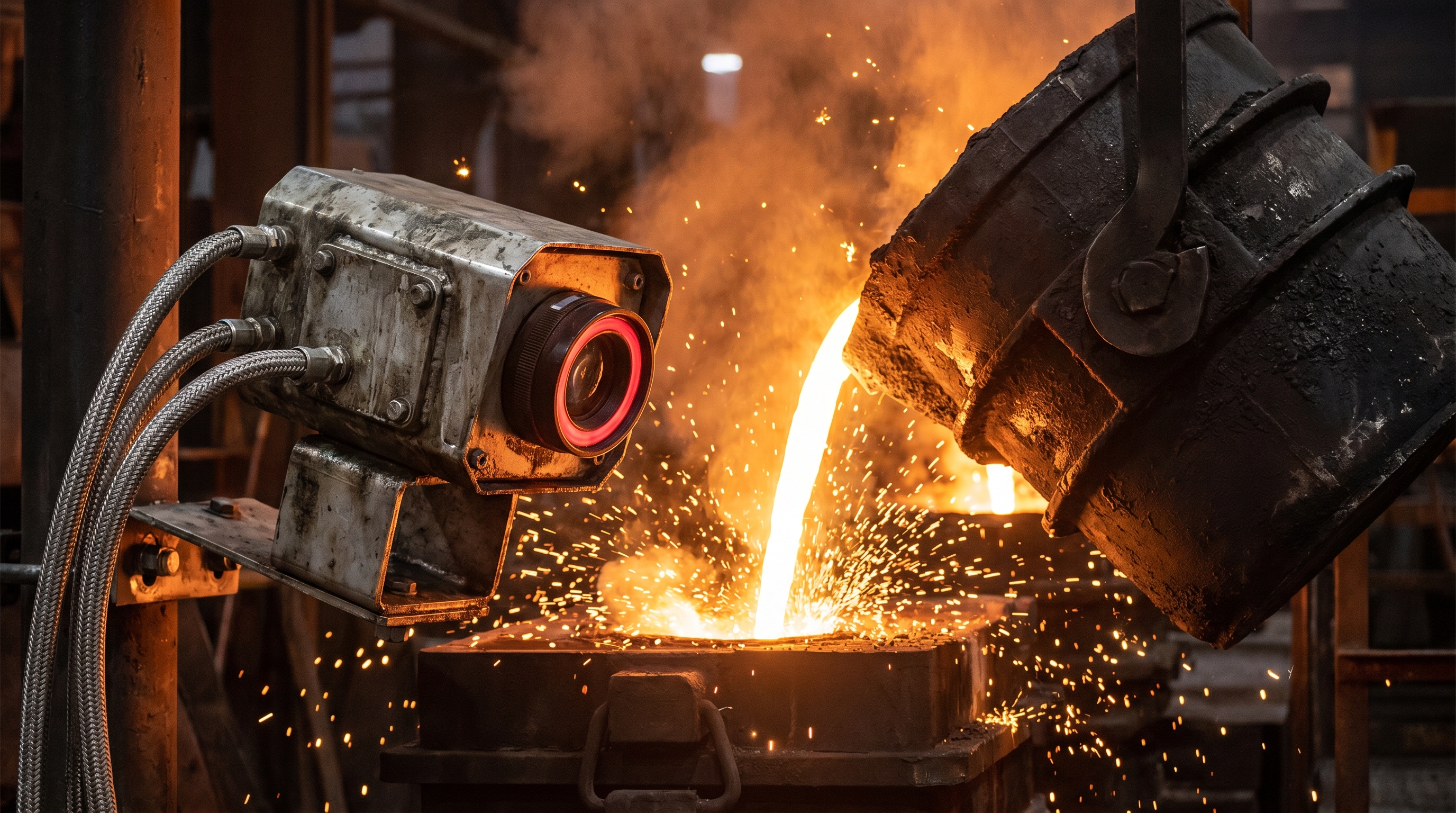

Đo nhiệt độ thép lỏng trong lò thường dùng đầu dò nhúng thermocouple dùng một lần; hồng ngoại hai màu dùng cho dòng rót, bề mặt, với độ tin cậy phụ thuộc điều kiện xỉ và khói.
Các dòng nhiệt độ MOSE khác?
Xem tổng quan cảm biến nhiệt độ MOSE.
