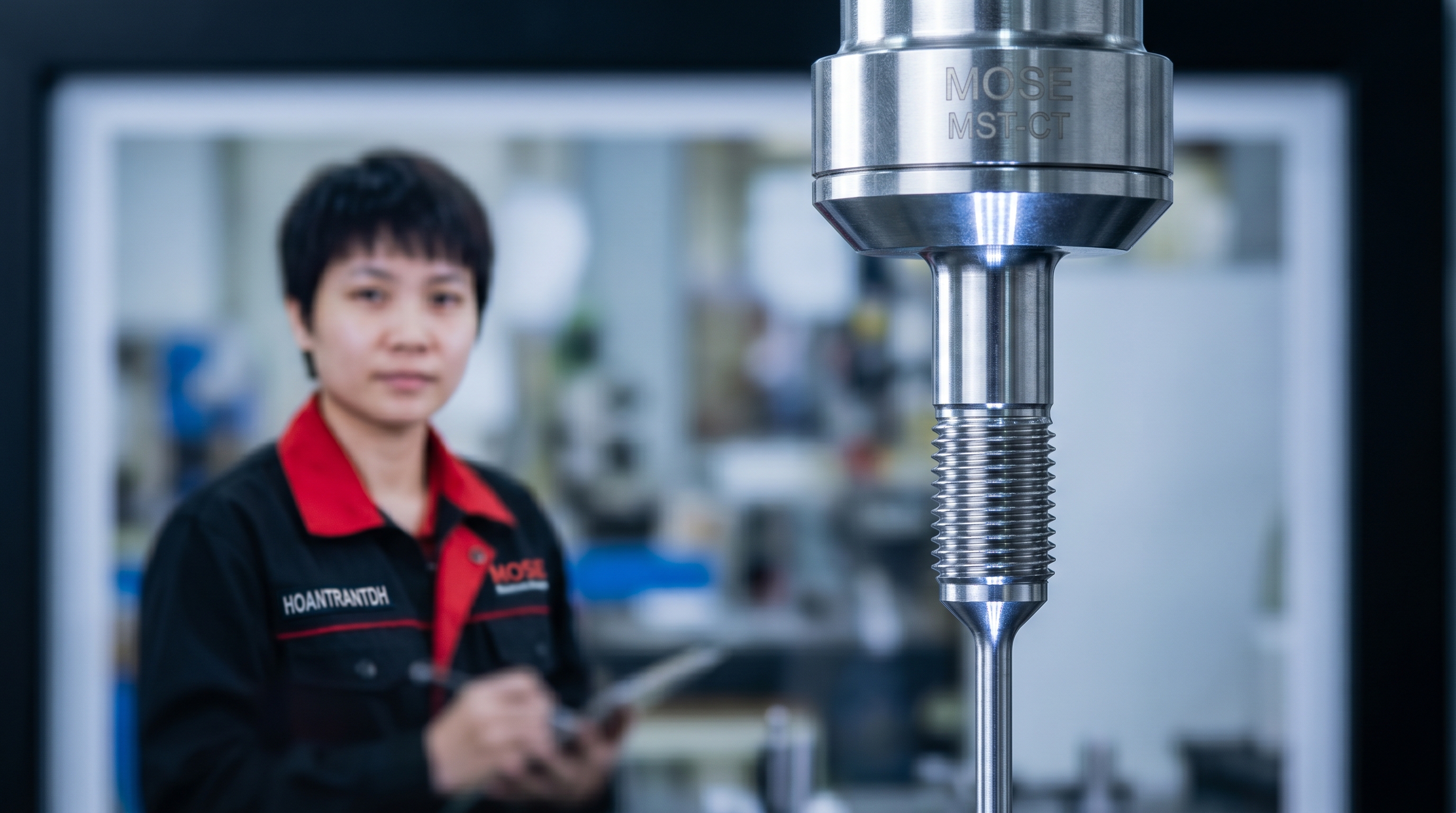

Pt100 dạng cắm là loại cảm biến nhiệt độ thông dụng nhất trong hệ thống HVAC, chiller, dây chuyền thực phẩm, sữa, đồ uống: đo nhiệt độ nước, sản phẩm trong ống và bồn. MOSE MST-CT là dòng cảm biến Pt100 dạng cắm. Bài này hướng dẫn chọn cấu hình (dải đo, chiều dài, kết nối, có transmitter hay không), lắp vào ống cho đúng, và kiểm tra nhanh tại hiện trường.
Khi nào dùng Pt100 dạng cắm
Mục lục
- Nhiệt độ nước lạnh, nước nóng trong hệ thống chiller, HVAC.
- Nhiệt độ sản phẩm trong đường ống, bồn ở ngành sữa, nước giải khát, bia.
- Các điểm đo trong dải nhiệt độ vừa phải, cần chính xác và ổn định.
Với nhiệt độ cao (lò, khí thải), dùng thermocouple; với khu vực phòng nổ, dùng phiên bản có chứng nhận như MOSE MST-ET. Dải đo cụ thể của MST-CT theo catalogue.
Chọn cấu hình
| Thông số | Lưu ý |
|---|---|
| Cấp chính xác | Class B cho giám sát chung; Class A khi cần tính công suất lạnh, nhiệt (chênh nhiệt độ nhỏ) |
| Số dây | 3 dây phổ biến; 4 dây khi cần chính xác cao và dây dài |
| Chiều dài nhúng | Đầu đo nằm trong dòng chảy, đủ sâu để giảm sai số dẫn nhiệt dọc vỏ |
| Kết nối | Ren cho công nghiệp, kết nối vệ sinh (clamp) cho thực phẩm |
| Tín hiệu | Pt100 trực tiếp vào module RTD, hoặc transmitter 4-20 mA tích hợp |
| Thermowell | Có khi cần tháo cảm biến không xả đường ống |

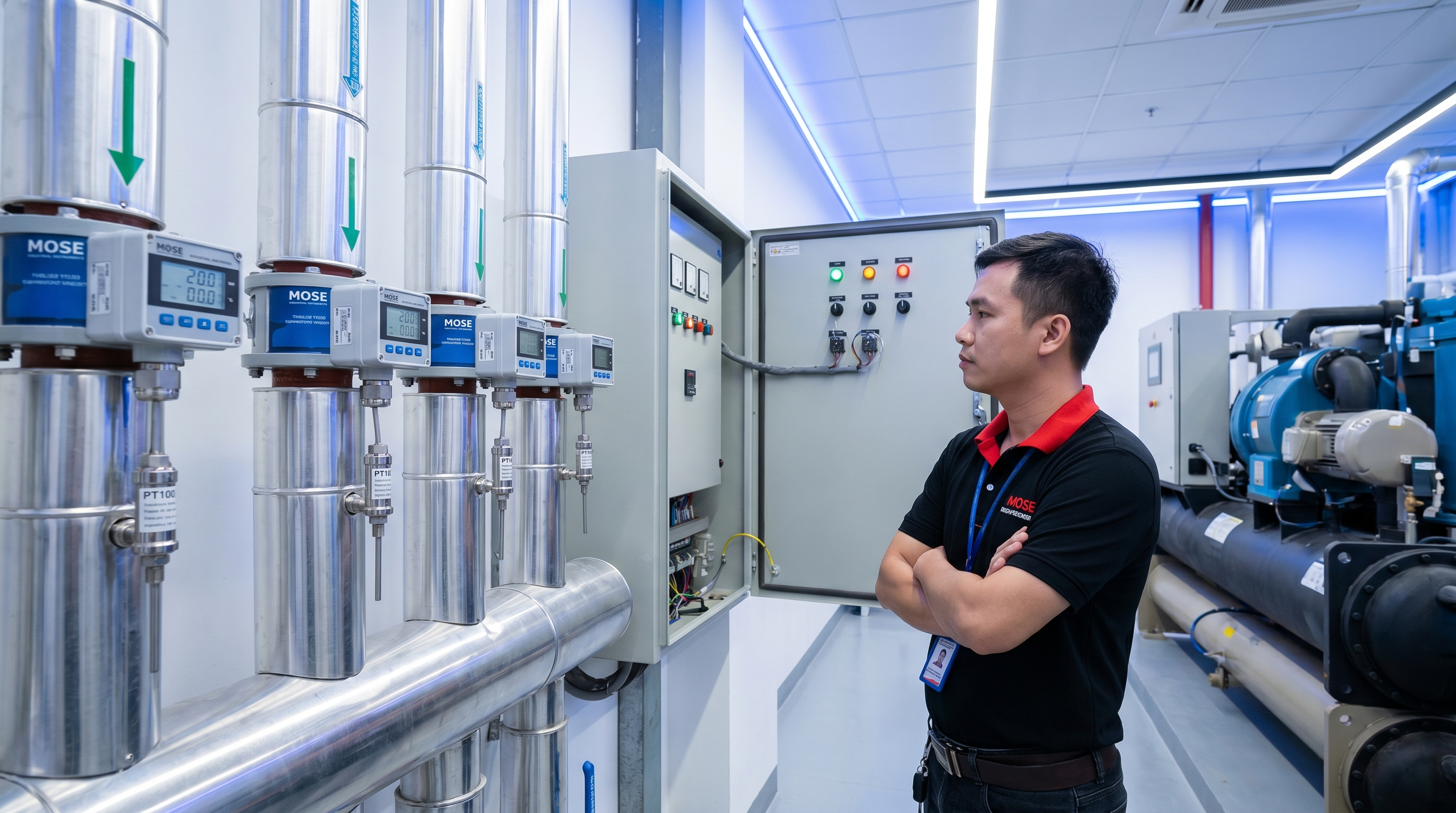

Vì sao độ chính xác quan trọng trong chiller
Công suất lạnh tính từ lưu lượng nhân chênh nhiệt độ nước cấp và hồi, thường chỉ khoảng 5 °C. Hai cảm biến mỗi cái sai 0,3 °C ngược chiều nhau đã làm chênh nhiệt độ sai 0,6 °C, tức sai số khoảng 12% công suất lạnh. Với điểm đo dùng tính năng lượng, chọn Class A, ghép cặp hoặc hiệu chuẩn cặp cảm biến. Xem điều khiển phòng máy chiller.
Lắp đặt trong ống
- Đầu đo nằm khoảng giữa dòng chảy; ống nhỏ thì lắp tại co hoặc nghiêng ngược dòng để tăng chiều dài nhúng.
- Bọc cách nhiệt phần ống quanh điểm đo, đặc biệt với nước lạnh, để giảm ảnh hưởng nhiệt độ môi trường.
- Dùng keo dẫn nhiệt trong thermowell nếu cảm biến không tiếp xúc tốt.
- Với thực phẩm, lắp theo hướng tự thoát, không tạo góc chết.

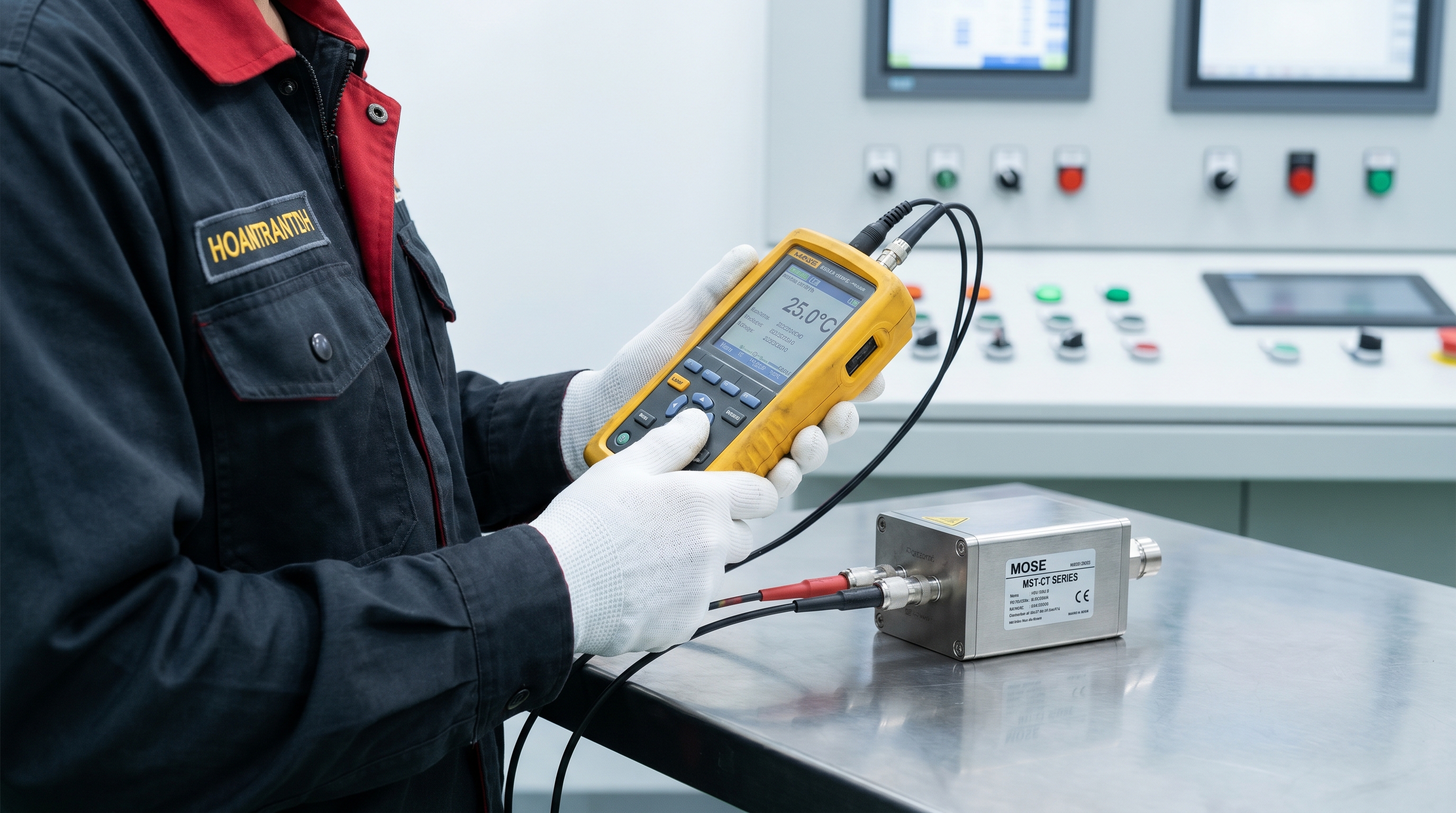

Kiểm tra nhanh
- Tháo dây, đo điện trở Pt100: khoảng 100 Ω ở 0 °C, khoảng 107,8 Ω ở 20 °C.
- Nhúng vào nước đá đang tan, kiểm tra gần 100 Ω.
- Với transmitter tích hợp, đo dòng 4-20 mA tương ứng nhiệt độ thực.
Xem thêm hiệu chuẩn cảm biến nhiệt độ.
Xem thêm: Can nhiệt giá bao nhiêu? Bảng giá can nhiệt K, J, S, R, B 2026.
Câu hỏi thường gặp
Thay Pt100 hãng khác bằng MST-CT được không?
Được nếu cùng loại Pt100, cùng số dây, kích thước và kết nối phù hợp.
Các dòng nhiệt độ MOSE khác?
Xem tổng quan cảm biến nhiệt độ MOSE.
