Ở hệ ắc-quy, tủ DC, nguồn chỉnh lưu và chuỗi pin mặt trời, dòng điện thường được đo bằng điện trở shunt: tín hiệu chỉ vài chục mV (60 mV, 75 mV, 100 mV…) và nằm ngay trên thanh cái động lực. Đưa tín hiệu đó thẳng vào PLC vừa kém chính xác vừa nguy hiểm. Seneca K109LV là bộ chuyển đổi shunt sang 4–20 mA hoặc 0–10 V (ngõ vào mV) có cách ly 3 chiều 1,5 kVac, rộng 6,2 mm, cài đặt bằng DIP switch.
Tóm tắt nhanh
- 15 dải ngõ vào chọn bằng DIP: 25, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 1000, 2000 mV – đơn cực hoặc lưỡng cực.
- Ngõ ra 0/4–20 mA (tải ≤ 500 Ω) hoặc 0–10, 0–5, 1–5 V (tải ≥ 2 kΩ), có thể đảo thang.
- Cấp chính xác 0,1%, 14 bit, đáp ứng 25 ms; cách ly 3 chiều 1,5 kVac.
- Nguồn 19,2–30 Vdc qua terminal hoặc K-BUS; vỏ 6,2 mm; CE.
Đo dòng DC qua shunt: vì sao cần bộ chuyển đổi cách ly?
Mục lục
Shunt là cách đo dòng DC chính xác và rẻ, đặc biệt với dòng lớn hàng trăm, hàng nghìn ampe. Nhưng tín hiệu shunt có ba vấn đề:
- Tín hiệu rất nhỏ (60–100 mV ở dòng định mức): đi dây xa dễ bị nhiễu, sai số.
- Nằm trên điện áp mạch động lực: shunt đặt ở cực dương hay âm của hệ 48 V, 110 V, 220 V hay chuỗi PV hàng trăm volt – đấu thẳng vào ngõ vào PLC là đưa điện áp đó vào tủ điều khiển.
- Ngõ vào analog PLC thường không có thang mV phù hợp.

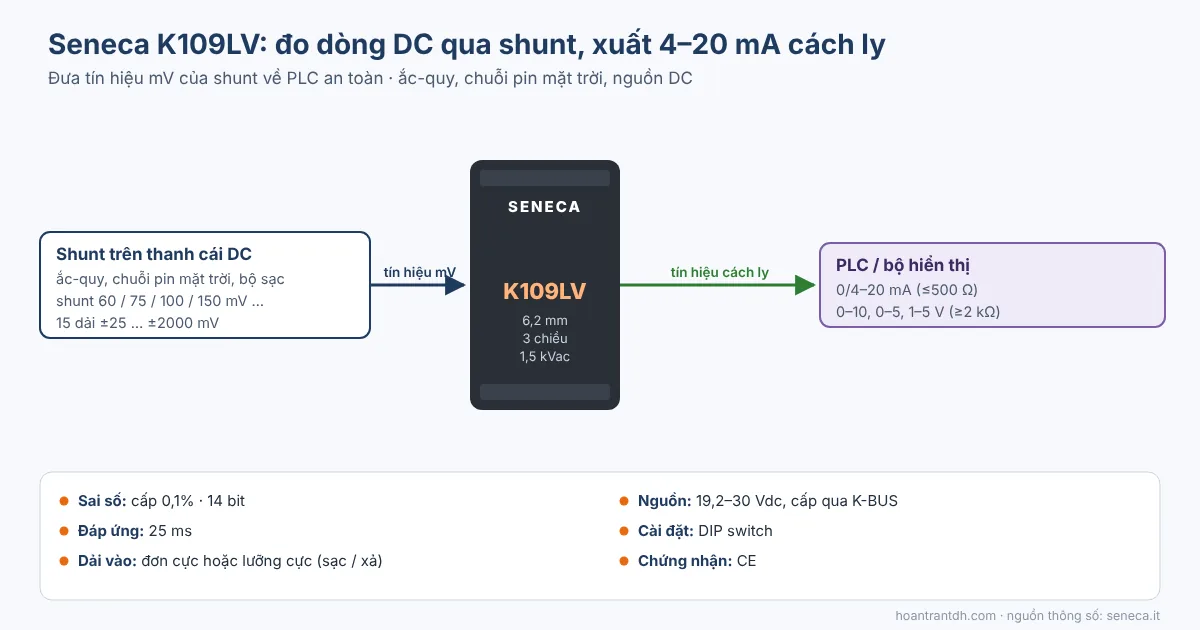

K109LV đặt sát shunt, chuyển tín hiệu mV thành 4–20 mA / 0–10 V và cách ly 1,5 kVac giữa mạch shunt, ngõ ra và nguồn. PLC nhận tín hiệu chuẩn, an toàn. Seneca giới thiệu các ứng dụng điển hình:
- Dòng chuỗi pin mặt trời (PV string): so sánh dòng giữa các chuỗi để phát hiện chuỗi suy giảm.
- Giám sát ắc-quy, kể cả hệ ắc-quy trên tàu thủy: dải lưỡng cực cho biết dòng sạc hay xả.
- Nguồn chỉnh lưu, mạ điện, bộ sạc công nghiệp: dòng DC lớn mà cảm biến Hall khó đáp ứng về kích thước.
Gửi thông số shunt và dòng định mức
Kỹ sư HOANTRANTDH chọn dải mV và cài DIP switch K109LV đúng với shunt của bạn.
Chọn dải mV theo shunt
Dải ngõ vào của K109LV nên bằng điện áp định mức của shunt để tận dụng toàn bộ thang đo:
| Shunt | Dải K109LV | Ví dụ quy đổi (shunt 500 A) |
|---|---|---|
| 60 mV | 60 mV | 500 A → 20 mA; 250 A → 12 mA |
| 75 mV | 75 mV | 500 A → 20 mA; 250 A → 12 mA |
| 100 mV | 100 mV | 500 A → 20 mA; 250 A → 12 mA |
| Dòng 2 chiều (sạc / xả) | dải lưỡng cực ±60 / ±75 / ±100 mV | −500 A → 4 mA; 0 A → 12 mA; +500 A → 20 mA |
Với dải lưỡng cực, PLC biết được chiều dòng – nền tảng để tính dung lượng sạc/xả (Ah) của ắc-quy. Khi dòng làm việc thường xuyên chỉ bằng một phần nhỏ định mức shunt, có thể chọn dải mV thấp hơn để tăng độ phân giải.
Không muốn cắt mạch đặt shunt? Cảm biến dòng Hall Seneca T201DCH-LP đo dòng DC không tiếp xúc đến 300 A.
Shunt dòng lớn, nhiều chuỗi PV?
Gửi sơ đồ một sợi – chúng tôi đề xuất số lượng K109LV, nguồn và module thu thập dữ liệu.
Thông số kỹ thuật Seneca K109LV
| Thông số | Giá trị |
|---|---|
| Ngõ vào | 15 dải: ±25, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 1000, 2000 mV – đơn cực hoặc lưỡng cực |
| Ngõ ra dòng | 0/4–20 mA, 20–4/0 mA · tải ≤ 500 Ω, bảo vệ 25 mA |
| Ngõ ra áp | 0–10, 10–0, 0–5, 1–5 V · tải ≥ 2 kΩ |
| Cấp chính xác · độ phân giải | 0,1% · 14 bit |
| Thời gian đáp ứng | 25 ms |
| Cách ly | 3 chiều nguồn / vào / ra, 1,5 kVac |
| Nguồn | 19,2–30 Vdc, tối đa 22 mA, 500 mW; terminal hoặc K-BUS |
| Cài đặt | DIP switch |
| Kích thước | 6,2 × 93,1 × 102,5 mm, DIN rail 35 mm, IP20 |
| Nhiệt độ làm việc | −20 … +65 °C |
| Tiêu chuẩn | CE (EN 61010-1, EMC) |
Trang sản phẩm: K109LV Seneca.
Vì sao mua Seneca K109LV tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về Seneca K109LV
K109LV dùng cho shunt 75 mV được không?
Được. K109LV có sẵn dải 75 mV cùng 14 dải khác từ 25 mV đến 2000 mV, chọn bằng DIP switch.
K109LV có đo được dòng sạc và xả ắc-quy không?
Có. Chọn dải lưỡng cực, ngõ ra phân biệt được chiều dòng qua shunt.
Vì sao cần cách ly khi đo shunt?
Shunt nằm trên mạch động lực DC. K109LV cách ly 1,5 kVac giữa ngõ vào, ngõ ra và nguồn nên điện áp mạch động lực không đi vào PLC, đồng thời tránh vòng đất.
K109LV cần nguồn gì?
19,2–30 Vdc, có thể cấp qua terminal hoặc thanh bus K-BUS dùng chung cho nhiều module dòng K.
