Cảm biến dòng Seneca T201 phiên bản T201DCH-LP là bộ chuyển đổi dòng điện AC/DC TRMS dùng nguyên lý hiệu ứng Hall: cáp động lực chỉ cần luồn qua lỗ cảm biến, không cần shunt, không tiếp xúc điện với mạch đo. Tín hiệu ra 4–20 mA cấp nguồn từ vòng dòng (2 dây), đưa thẳng về ngõ vào analog của PLC, bộ hiển thị hoặc module Seneca. Đây là lựa chọn phù hợp để giám sát dòng một chiều của ắc-quy, hệ lưu trữ BESS, chuỗi pin mặt trời, UPS, bộ sạc – những vị trí mà biến dòng CT thông thường không đo được.
Tóm tắt nhanh
- Ba dải sản phẩm: T201DCH50-LP (±50 A), T201DCH100-LP (50/100 A), T201DCH300-LP (150/300 A) – chọn dải bằng DIP switch.
- Hai chế độ: TRMS (đo AC hoặc DC một chiều) và DC lưỡng cực (biết chiều sạc/xả ắc-quy).
- Độ chính xác 0,5% FS (AC) / 1% FS (DC), băng thông 1 kHz, chịu quá dòng 500 A liên tục, 2000 A xung.
- Ngõ ra 4–20 mA, nguồn vòng 9–28 Vdc, tải ≤ 600 Ω; báo lỗi khi dòng ra < 3,8 mA. Chứng nhận CE, UL Listed.
Đo dòng DC – việc mà biến dòng thường không làm được
Mục lục
Biến dòng CT hoạt động nhờ từ thông biến thiên do dòng xoay chiều tạo ra. Dòng một chiều sinh từ thông không đổi nên CT không cảm ứng được tín hiệu. Cách truyền thống là dùng điện trở shunt, nhưng shunt phải cắt mạch để đấu nối tiếp, sinh nhiệt, gây tổn hao và tín hiệu mV không cách ly với điện áp mạch động lực.
T201DCH-LP dùng cảm biến Hall đặt trong khe của lõi từ để đo trực tiếp từ trường do dòng tạo ra – cả thành phần DC lẫn AC – rồi chuyển thành tín hiệu 4–20 mA cách ly. Ứng dụng điển hình:
- Ắc-quy, hệ lưu trữ năng lượng (BESS), UPS: giám sát dòng sạc/xả, phát hiện cell yếu hoặc tải bất thường.
- Điện mặt trời: đo dòng chuỗi pin hoặc thanh cái DC trước inverter để so sánh giữa các string.
- Bộ sạc, nguồn DC công nghiệp, tổ máy phát: theo dõi tải và cảnh báo quá dòng.
- Tải AC méo dạng (biến tần, lò cảm ứng nhỏ): chế độ TRMS cho giá trị hiệu dụng thật, không bị sai như cảm biến chỉnh lưu trung bình.
Chế độ DC lưỡng cực cho ắc-quy
Ở chế độ lưỡng cực, 12 mA tương ứng 0 A; dòng theo chiều mũi tên trên vỏ cho tín hiệu 12–20 mA, chiều ngược lại cho 4–12 mA. Chỉ với một cảm biến, PLC biết ắc-quy đang sạc hay xả và với cường độ bao nhiêu – nền tảng để tính trạng thái sạc (SoC) theo phương pháp đếm Ah.
Chọn đúng model theo dải dòng
Gửi dòng làm việc lớn nhất, AC hay DC, có cần biết chiều dòng hay không – chúng tôi chọn T201DCH50/100/300-LP phù hợp.
Lắp đặt nhanh: không cắt dây, không đấu shunt
Vì đo không tiếp xúc, T201DCH-LP không cần cắt cáp, bấm đầu cốt hay chèn shunt vào mạch động lực. Cảm biến có lỗ xuyên Ø20,8 mm và kẹp nhựa gắn DIN rail đi kèm, phù hợp nâng cấp tủ điện cũ hoặc bổ sung điểm giám sát.
Lưu ý thực tế: T201DCH-LP là loại lõi kín (lỗ xuyên), nên cáp phải được luồn qua lỗ – thường thực hiện khi lắp mới hoặc khi tháo một đầu cáp trong lần bảo trì định kỳ. Với vị trí không thể tháo cáp, hãy liên hệ để được tư vấn cảm biến lõi hở (split-core).
Quy trình lắp đặt 5 bước
- Cài DIP switch trước khi cấp nguồn: SW1 chọn dải (100 A/50 A hoặc 300 A/150 A), SW2 chọn lọc 500 ms hoặc 1000 ms, SW3 chọn TRMS hoặc DC lưỡng cực, SW4 luôn OFF.
- Luồn cáp qua lỗ theo đúng chiều mũi tên trên vỏ (quan trọng ở chế độ lưỡng cực).
- Cố định cảm biến lên DIN rail bằng kẹp đi kèm, tránh xa nam châm vĩnh cửu, cuộn dây hay khối sắt lớn vì từ trường ngoài có thể làm sai số đo.

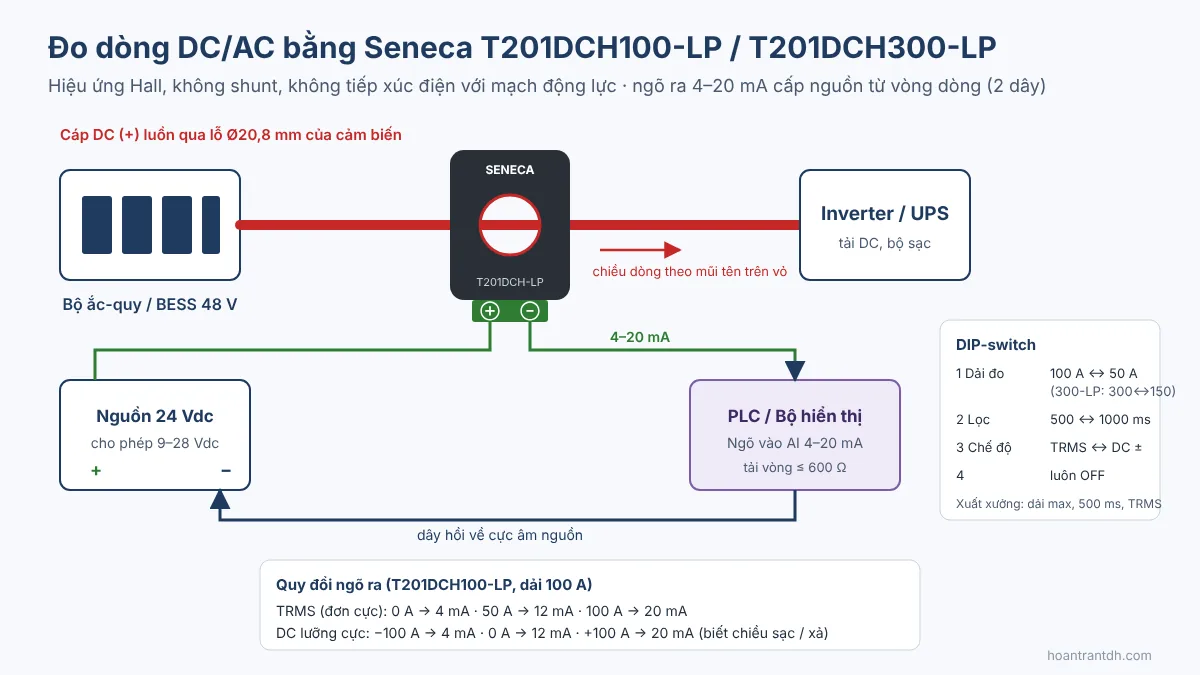

- Đấu vòng 4–20 mA: cực ⊕ nối nguồn 24 Vdc (+), cực ⊖ nối ngõ vào AI của PLC, chân còn lại của AI về nguồn (−). Tổng tải vòng ≤ 600 Ω.
- Kiểm tra: không tải → 4 mA (TRMS) hoặc 12 mA (lưỡng cực); tín hiệu < 3,8 mA báo đứt dây hoặc lỗi.
Về an toàn điện: cấp quá áp CAT III 300 V với dây trần và CAT III 600 V với dây có cách điện – nên luôn dùng cáp bọc cách điện qua lỗ cảm biến.
Tư vấn lắp đặt và cấu hình
Gửi ảnh tủ điện và vị trí cần đo – kỹ sư HOANTRANTDH hướng dẫn lắp và cài đặt DIP switch phù hợp.
Thông số kỹ thuật Seneca T201DCH100-LP / T201DCH300-LP
| Thông số | T201DCH100-LP | T201DCH300-LP |
|---|---|---|
| Kiểu đo | AC/DC TRMS hoặc DC lưỡng cực, hiệu ứng Hall | AC/DC TRMS hoặc DC lưỡng cực, hiệu ứng Hall |
| Dải đo (DIP) | 0–50 A / 0–100 A TRMS; ±50 A / ±100 A lưỡng cực | 0–150 A / 0–300 A TRMS; ±150 A / ±300 A lưỡng cực |
| Độ chính xác (>2% FS) | AC 0,5% FS · DC 1% FS | AC 0,5% FS · DC 1% FS |
| Hệ số đỉnh · băng thông | 2 · 1 kHz | 2 · 1 kHz |
| Chịu quá dòng | 500 A liên tục, 2000 A xung | 500 A liên tục, 2000 A xung |
| Ngõ ra | 4–20 mA, tải tối đa 600 Ω | 4–20 mA, tải tối đa 600 Ω |
| Nguồn cấp | 9–28 Vdc từ vòng dòng; bảo vệ ngược cực, quá áp | 9–28 Vdc từ vòng dòng; bảo vệ ngược cực, quá áp |
| Báo lỗi | < 3,8 mA (lỗi) · tối đa 22 mA | < 3,8 mA (lỗi) · tối đa 22 mA |
| Thời gian đáp ứng | 500 ms (lọc nhanh) / 1000 ms (lọc chậm) | 500 ms / 1000 ms |
| Lỗ xuyên cáp | Ø20,8 mm | Ø20,8 mm |
| Cách điện | CAT III 300 V (dây trần), CAT III 600 V (dây bọc) | CAT III 300 V / 600 V |
| Môi trường | −20 … +70 °C, 10–90% RH, IP20 | −20 … +70 °C, IP20 |
| Kích thước · khối lượng | 96,5 × 68 × 26 mm · 47 g | 96,5 × 68 × 26 mm |
| Tiêu chuẩn | CE (EN 61326, EN 61010-1), UL Listed | CE, UL Listed |
Quy đổi tín hiệu 4–20 mA trên PLC
Với dải đo toàn thang FS (ví dụ 100 A):
- Chế độ TRMS: I (A) = (mA − 4) ÷ 16 × FS. Ví dụ 12 mA → 50 A.
- Chế độ lưỡng cực: I (A) = (mA − 12) ÷ 8 × FS. Ví dụ 8 mA → −50 A (xả), 16 mA → +50 A (sạc).
- Chẩn đoán: cài ngưỡng cảnh báo khi tín hiệu < 3,8 mA để phát hiện đứt vòng dòng.
Xem thêm kiến thức nền về tín hiệu analog trong bài tín hiệu 4–20 mA và 0–10 V. Nếu cần đọc nhiều điểm đo về SCADA qua Modbus, có thể chọn bản T201DCH-M hoặc ghép với module I/O Seneca trong chuyên mục thiết bị Seneca.
Vì sao chọn cảm biến dòng Seneca T201 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ, chứng nhận UL cho dự án xuất khẩu.
- Tư vấn chọn dải đo, chế độ TRMS/lưỡng cực và cách đọc tín hiệu trên PLC đang dùng.
- Cung cấp trọn bộ: cảm biến, nguồn 24 Vdc, module analog/Modbus và phần mềm giám sát.
Câu hỏi thường gặp về cảm biến dòng Seneca T201
Seneca T201DCH-LP có đo được dòng DC không?
Có. T201DCH-LP dùng hiệu ứng Hall nên đo được cả dòng một chiều và xoay chiều TRMS, ở chế độ lưỡng cực còn phân biệt được chiều dòng (sạc/xả).
T201DCH-LP cần nguồn riêng không?
Không cần nguồn riêng cho cảm biến. Đây là thiết bị 2 dây cấp nguồn từ vòng dòng 4–20 mA, điện áp vòng 9–28 Vdc (thường dùng 24 Vdc).
Có lắp được mà không ngắt dây không?
Cảm biến là loại lỗ xuyên Ø20,8 mm nên cáp phải luồn qua lỗ. Không cần cắt hay đấu shunt, nhưng cần tháo một đầu cáp hoặc lắp khi thi công mới. Với cáp không thể tháo, liên hệ để được tư vấn loại lõi hở.
Nên chọn T201DCH100-LP hay T201DCH300-LP?
Chọn dải sao cho dòng làm việc thường xuyên nằm trong khoảng 20–80% thang đo. Dòng đến 100 A chọn bản 100-LP (dải 50/100 A); dòng 100–300 A chọn bản 300-LP (dải 150/300 A).
Mua T201 ở đâu, có sẵn hàng không?
Liên hệ HOANTRANTDH qua 0879 848 668 (Zalo) để kiểm tra tồn kho theo dải đo và nhận báo giá; giao hàng toàn quốc.
Hỏi giá Seneca T201 theo dải đo
Nhắn dải dòng cần đo (50/100/300 A), AC hay DC và số lượng – nhận báo giá và datasheet ngay.
