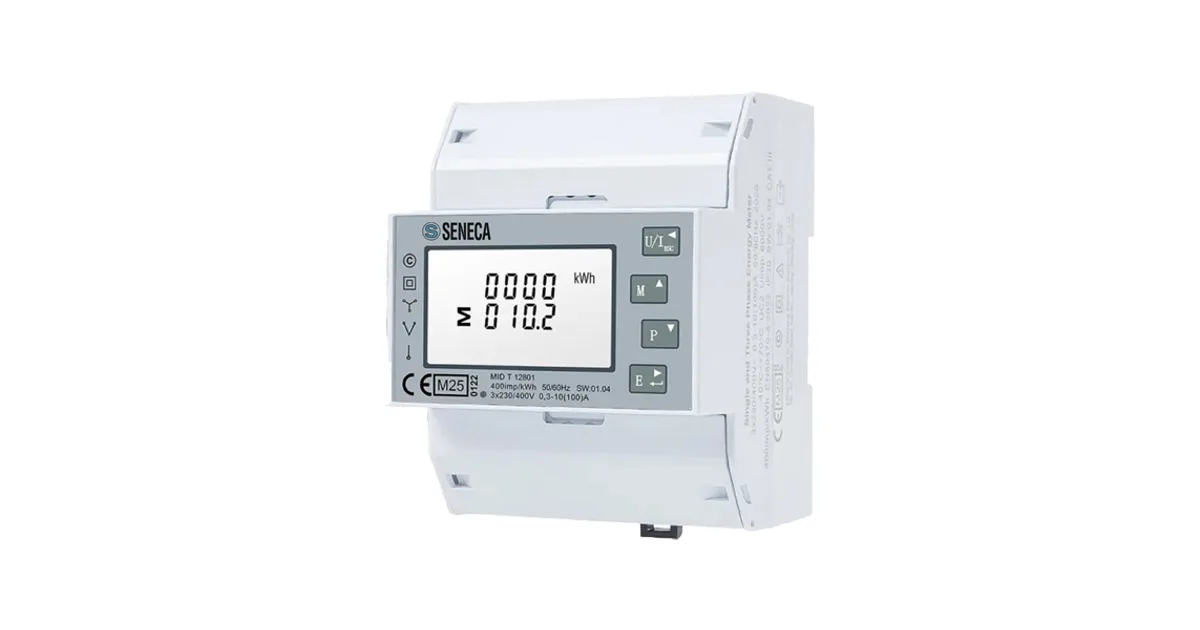

Đồng hồ đo điện năng Seneca S534 là dòng công tơ điện tử 3 pha 4 module DIN của hãng SENECA (Ý), đạt chứng nhận MID (Chỉ thị 2014/32/EU, EN 50470-3), đo năng lượng hai chiều trên 4 góc phần tư và truyền dữ liệu qua RS-485 Modbus RTU. Với một thiết bị gọn trên thanh ray, bạn biết chính xác hệ điện mặt trời phát bao nhiêu, nhà máy mua bao nhiêu từ lưới, bán bao nhiêu lên lưới – và từng khu xưởng cho thuê tiêu thụ bao nhiêu kWh mỗi tháng.
Tóm tắt nhanh
- Đo U, I, f, P, Q, S, PF, THD, kWh/kvarh nhập – xuất trên lưới 3 pha 3 hoặc 4 dây, tải cân bằng hoặc lệch pha.
- Hai phiên bản: S534-100-MOD-MID đo trực tiếp đến 100 A; S534-6-MID đo qua biến dòng CT …/1 A hoặc …/5 A cho tải lớn.
- Cổng RS-485 Modbus RTU (1200–19200 bps, địa chỉ 1–247) và 2 ngõ ra xung S0 – dễ đưa về PLC, SCADA, EMS.
- Ứng dụng tiêu biểu: giám sát điện mặt trời áp mái, đo đếm điện từng khu nhà xưởng cho thuê, đo phụ tải trong hệ thống quản lý năng lượng.
Lắp điện mặt trời mà không đo đếm: hệ thống có thể đang “lỗ thầm”
Mục lục
Một hệ điện mặt trời áp mái chỉ sinh lời đúng kế hoạch khi bạn trả lời được ba câu hỏi mỗi ngày: tấm pin tạo ra bao nhiêu kWh, bao nhiêu được nhà máy dùng ngay, và bao nhiêu bị đẩy ngược lên lưới. Màn hình inverter chỉ cho biết một phần; số liệu đó thường không được lưu tập trung, không cùng thời điểm với công tơ lưới và khó đối chiếu khi có tranh chấp. Kết quả là sản lượng có thể giảm 10–20% vì bụi bẩn, đứt string, inverter giới hạn công suất… mà không ai phát hiện trong nhiều tuần.

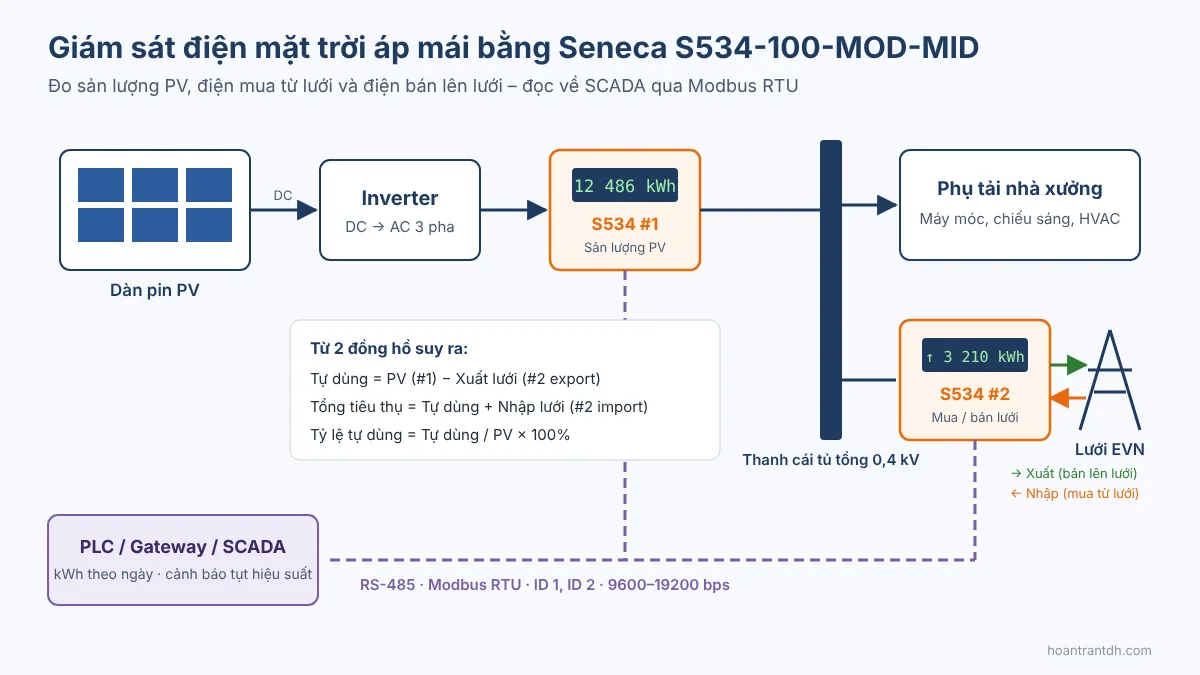

Giải pháp gọn nhất là đặt hai đồng hồ đo điện năng Seneca S534: một đồng hồ ở ngõ ra AC của inverter để đo sản lượng PV, một đồng hồ ở điểm đấu nối lưới để đo điện nhập và xuất. Nhờ đo hai chiều trên 4 góc phần tư, S534 tách riêng kWh nhập (import) và kWh xuất (export) trên cùng một thiết bị.
Từ số đo đến cảnh báo tụt hiệu suất
- Tự dùng = Sản lượng PV (S534 #1) − Điện xuất lưới (S534 #2, export).
- Tổng tiêu thụ nhà máy = Tự dùng + Điện nhập lưới (S534 #2, import).
- Sản lượng riêng (kWh/kWp/ngày) = kWh PV trong ngày ÷ công suất lắp đặt. So sánh các ngày nắng tương đương: nếu chỉ số này giảm trên 10% và kéo dài nhiều ngày, cần kiểm tra vệ sinh tấm pin, string, inverter.
Đồng hồ cung cấp số đo chính xác và ổn định; việc vẽ biểu đồ theo ngày và phát cảnh báo do PLC hoặc phần mềm SCADA/EMS đọc dữ liệu Modbus đảm nhiệm. HOANTRANTDH có thể cấu hình sẵn địa chỉ Modbus và bảng thanh ghi cho hệ của bạn – xem thêm giải pháp giám sát điện mặt trời và hệ thống quản lý năng lượng EMS.
Chọn S534-100 đo trực tiếp hay S534-6 qua biến dòng?
Dòng điện 3 pha xấp xỉ I = P ÷ (√3 × 400 V × PF). Với PF ≈ 1, 100 A tương ứng khoảng 69 kW. Vì vậy:
- Inverter hoặc phụ tải đến khoảng 60 kW (giữ biên an toàn): dùng S534-100-MOD-MID đấu trực tiếp, không cần CT.
- Hệ lớn hơn hoặc điểm đấu nối tủ tổng: dùng S534-6-MID kết hợp biến dòng …/5 A (hoặc …/1 A), tỷ số CT cài đặt trên đồng hồ.
Tư vấn cấu hình đo đếm cho hệ áp mái và hòa lưới
Gửi công suất inverter, sơ đồ tủ điện và hệ SCADA đang dùng – kỹ sư HOANTRANTDH chọn đúng model, tỷ số CT và phương án đọc dữ liệu.

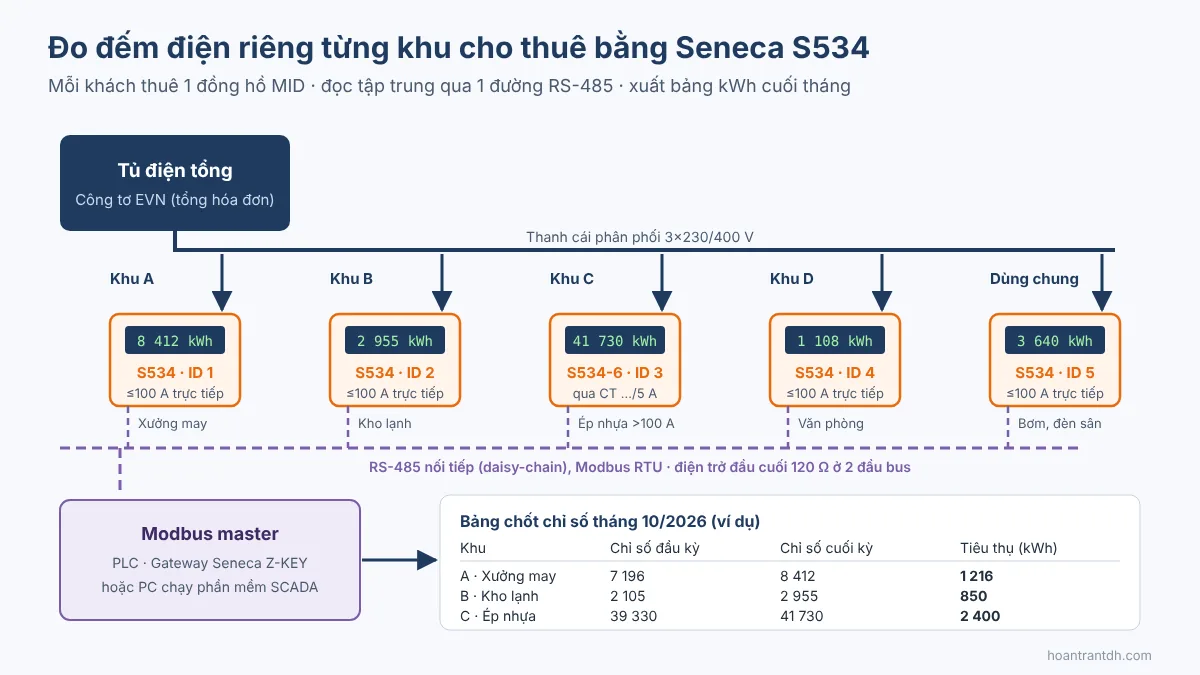

Cho thuê xưởng: đừng chia tiền điện kiểu “ước chừng”
Chia hóa đơn điện theo diện tích là cách dễ gây tranh cãi nhất: một xưởng ép nhựa chạy 3 ca có thể tiêu thụ gấp hàng chục lần một kho hàng cùng diện tích. Lắp một đồng hồ Seneca S534 cho mỗi khu thuê giúp bạn chốt chỉ số theo kỳ, có số liệu lưu trữ, và giải trình được với từng khách thuê bằng con số cụ thể.
Triển khai trong 4 bước
- Khảo sát tủ phân phối: xác định nhánh cấp cho từng khu, dòng định mức để chọn S534-100 (≤100 A) hoặc S534-6 + CT.
- Lắp đồng hồ trên DIN rail trong tủ nhánh (4 module, 72 mm), niêm phong nắp đầu cực khi cần.
- Nối RS-485 kiểu daisy-chain, đặt địa chỉ Modbus khác nhau cho từng đồng hồ (ID 1, 2, 3…), điện trở đầu cuối 120 Ω ở hai đầu bus.
- Đọc tập trung bằng PLC, gateway hoặc PC; chốt chỉ số kWh vào cùng giờ mỗi kỳ để lập bảng tiêu thụ.
Ngoài kWh, S534 còn cho biết công suất cực đại (demand), hệ số công suất PF và THD của từng khu – căn cứ để thỏa thuận phụ phí khi khách thuê gây quá tải hoặc làm giảm hệ số công suất chung của nhà máy.
Lưu ý pháp lý: MID là chứng nhận đo lường pháp định của châu Âu, khẳng định độ chính xác của thiết bị. Nếu số đo được dùng làm căn cứ thanh toán chính thức với bên thứ ba tại Việt Nam, hãy tham khảo quy định kiểm định phương tiện đo hiện hành; HOANTRANTDH tư vấn phương án phù hợp cho từng hợp đồng thuê.
Báo giá theo số lượng khu thuê
Cho chúng tôi biết số khu, dòng định mức từng nhánh và cách bạn muốn đọc số liệu – báo giá trọn bộ đồng hồ, CT và bộ đọc trung tâm.
Thông số kỹ thuật đồng hồ đo điện năng Seneca S534
Bảng dưới tổng hợp từ tài liệu kỹ thuật của SENECA cho mã S534-100-MOD-MID (đo trực tiếp, tích hợp Modbus) và S534-6-MID (đo qua CT).
| Thông số | S534-100-MOD-MID | S534-6-MID |
|---|---|---|
| Hệ thống điện | 3 pha 3/4 dây, 3×230/400 V ±20%, 50/60 Hz | 3 pha 3/4 dây, 3×230/400 … 3×240/415 V, 50/60 Hz |
| Ngõ vào dòng | Trực tiếp đến 100 A, dòng khởi động 40 mA | Qua biến dòng CT …/1 A hoặc …/5 A (tỷ số lập trình được) |
| Cấp chính xác | Điện năng tác dụng Class 1 (IEC 62053-21), MID theo EN 50470-3; phản kháng Class 2 (IEC 62053-23) | Class 1 (IEC 62053-21), Class B MID (EN 50470-3); phản kháng Class 2 |
| Đại lượng đo | V, A, Hz, kW, kvar, kVA, PF, THD, demand, kWh/kvarh nhập – xuất (4 góc phần tư) | Năng lượng/công suất 2 chiều 4 góc phần tư |
| Truyền thông | RS-485 Modbus RTU, 1200–19200 bps, parity None/Even/Odd, ID 1–247 | Cổng quang; phiên bản Modbus: S534-6-MOD-MID |
| Ngõ ra xung | 1–2 ngõ S0 cách ly quang, mặc định 1000 imp/kWh | 2 ngõ S0 thụ động cách ly quang |
| Hiển thị | LCD 8 chữ số, có đèn nền | LCD 8 chữ số |
| Nguồn | 100–276 Vac; 173–480 Vac; tiêu thụ ≤ 2 W / 10 VA mỗi pha | 85–276 Vac; 120–380 Vdc |
| Lắp đặt | DIN rail 35 mm, 4 module, IP51 mặt trước / IP20 đầu cực | DIN rail, 4 module |
| Nhiệt độ làm việc | −25 … +55 °C | — |
| Tiêu chuẩn | MID 2014/32/EU, EN 50470-1/-3, EN 61010; CE, RoHS, UKCA | CE, MID |
| Xuất xứ | Ý (SENECA s.r.l.) | Ý (SENECA s.r.l.) |
Đấu nối và cài đặt Modbus RTU
- Mạch đo: đấu L1-L2-L3-N theo đúng thứ tự pha; với S534-6 lưu ý cực tính S1/S2 của CT – đấu ngược sẽ làm đồng hồ ghi nhận năng lượng sai chiều.
- RS-485: dùng cáp xoắn đôi có chống nhiễu, nối A–A, B–B, nối đất lớp chống nhiễu một đầu; tổng chiều dài bus đến khoảng 1.200 m ở tốc độ thấp.
- Cài đặt: đặt địa chỉ, tốc độ baud, parity bằng phím trên mặt đồng hồ hoặc qua RS-485; tất cả thiết bị trên cùng bus dùng chung tốc độ và parity.
- Đọc dữ liệu: bảng thanh ghi Modbus có trong hướng dẫn sử dụng của SENECA; HOANTRANTDH cung cấp file mapping sẵn cho PLC Siemens, Mitsubishi, Delta và phần mềm SCADA.
Tìm hiểu thêm về chuẩn truyền thông trong bài Modbus RTU và Modbus TCP, hoặc xem các thiết bị khác của hãng tại chuyên mục thiết bị Seneca.
Vì sao mua đồng hồ đo điện năng Seneca S534 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, đầy đủ CO/CQ; tư vấn chọn đúng mã trực tiếp hay qua CT.
- Cài đặt sẵn địa chỉ Modbus, tỷ số CT theo danh sách bạn gửi trước khi giao hàng.
- Hỗ trợ tích hợp PLC/SCADA, file mapping thanh ghi và hướng dẫn chạy thử tại công trình.
Câu hỏi thường gặp về đồng hồ Seneca S534
Seneca S534 có đo được điện mặt trời bán ngược lên lưới không?
Có. S534 đo hai chiều trên 4 góc phần tư, lưu riêng chỉ số kWh nhập (mua từ lưới) và kWh xuất (bán lên lưới) trên cùng một đồng hồ.
Khi nào cần dùng S534-6 với biến dòng thay vì S534-100?
S534-100-MOD-MID đo trực tiếp tối đa 100 A, phù hợp phụ tải hoặc inverter đến khoảng 60 kW. Với dòng lớn hơn, dùng S534-6-MID kết hợp biến dòng …/5 A hoặc …/1 A.
Một đường RS-485 nối được bao nhiêu đồng hồ S534?
Modbus RTU cho phép địa chỉ 1–247; một đoạn bus RS-485 chuẩn thường nối tối đa 32 thiết bị, nhiều hơn cần bộ lặp. Mỗi đồng hồ phải có địa chỉ khác nhau và cùng tốc độ baud.
Chứng nhận MID có ý nghĩa gì?
MID (Chỉ thị 2014/32/EU) là chứng nhận đo lường pháp định của châu Âu cho công tơ dùng tính tiền, xác nhận độ chính xác theo EN 50470-3. Khi dùng làm căn cứ thanh toán tại Việt Nam, nên tham khảo thêm quy định kiểm định hiện hành.
HOANTRANTDH có sẵn hàng và giao toàn quốc không?
Có. Liên hệ 0879 848 668 (Zalo) để xác nhận số lượng tồn kho, nhận datasheet và báo giá; giao hàng toàn quốc.
