Hệ thống quản lý năng lượng (EMS – Energy Management System) có hai nghĩa hay bị trộn lẫn: (1) hệ thống quản lý theo ISO 50001 – con người, quy trình, mục tiêu, đo lường cải tiến; và (2) phần mềm/hạ tầng giám sát năng lượng – đồng hồ, bộ thu thập, cơ sở dữ liệu, báo cáo. Phần cứng không tự tiết kiệm được điện; nó chỉ cho bạn số liệu để ra quyết định. Bài này mô tả cả hai phần và cách chúng ghép lại thành một EMS dùng được ở nhà máy.
1. Khung quản lý: ISO 50001 và quy định trong nước
Mục lục
ISO 50001 đi theo chu trình Plan–Do–Check–Act: xác định phạm vi, xem xét năng lượng (energy review) để tìm các hộ tiêu thụ đáng kể (SEU), lập đường cơ sở (EnB) và chỉ số hiệu suất (EnPI), đặt mục tiêu, thực hiện, đo và đánh giá. Ở Việt Nam, Luật Sử dụng năng lượng tiết kiệm và hiệu quả và các văn bản hướng dẫn yêu cầu cơ sở sử dụng năng lượng trọng điểm lập kế hoạch, báo cáo, kiểm toán năng lượng định kỳ và có người quản lý năng lượng. Ngưỡng áp dụng và biểu mẫu cụ thể cần đối chiếu văn bản hiện hành.

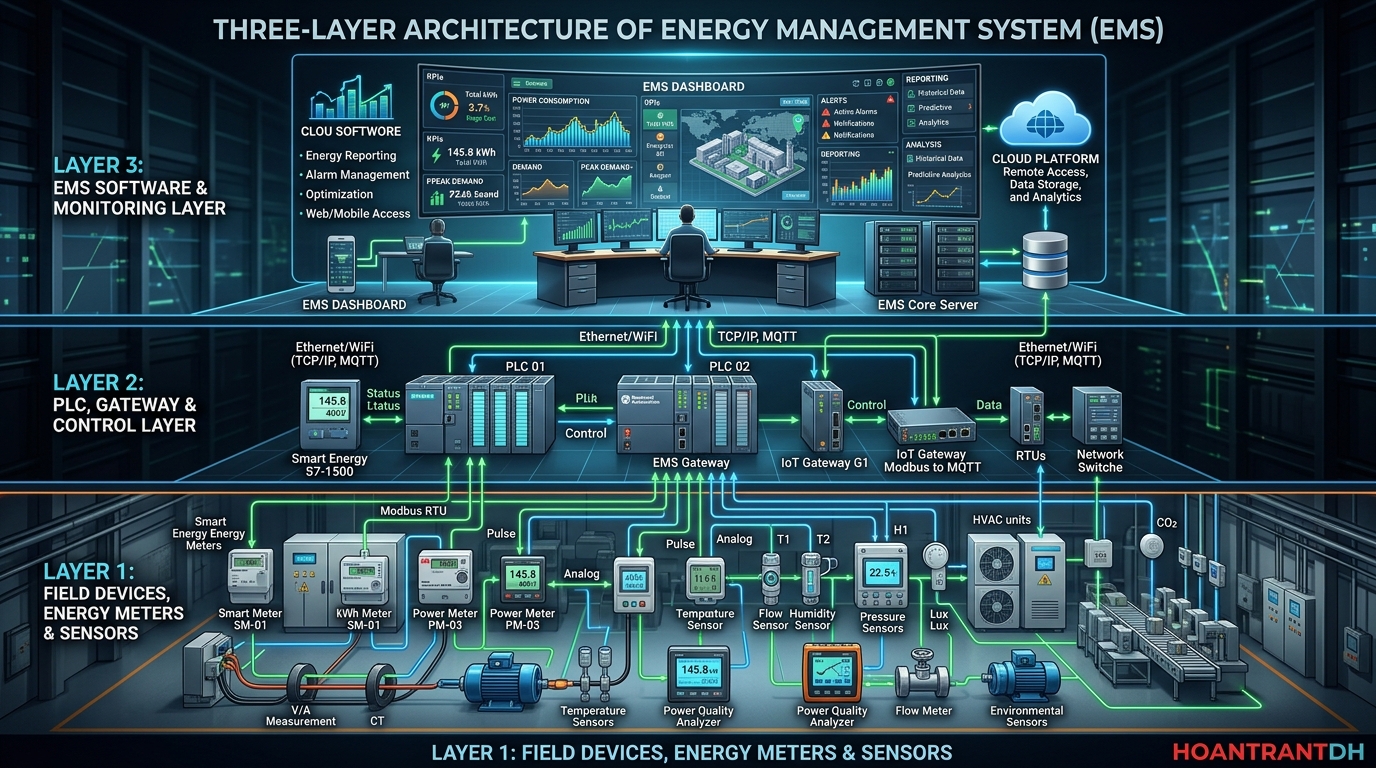

2. Kiến trúc hạ tầng đo lường
| Lớp | Thành phần | Lưu ý kỹ thuật |
|---|---|---|
| Đo | Đồng hồ điện đa năng, CT, đồng hồ lưu lượng hơi/khí nén/nước, cảm biến nhiệt độ, áp suất | Cấp chính xác đồng hồ điện theo IEC 62053 (ví dụ class 0.5S, 1); CT đúng tỷ số và cấp chính xác; đồng hồ hơi cần bù nhiệt độ – áp suất |
| Thu thập | Gateway, RTU, PLC, bộ chuyển đổi 4–20 mA → Modbus | Chu kỳ ghi 1–15 phút; đồng bộ thời gian; lưu đệm khi mất mạng |
| Phần mềm | Cơ sở dữ liệu chuỗi thời gian, dashboard, báo cáo, cảnh báo | Quy đổi về đơn vị chung (kWh, TOE), tính chỉ số theo sản lượng |
Truyền thông phổ biến nhất là Modbus RTU/TCP (xem so sánh Modbus RTU và TCP); với tín hiệu analog từ cảm biến cũ có thể dùng gateway IIoT 4–20 mA.
3. Đặt đồng hồ ở đâu?
- Tầng 1: tổng đầu vào nhà máy (đối chiếu hóa đơn).
- Tầng 2: từng xưởng, tủ phân phối, khu phụ trợ (khí nén, lạnh, lò hơi, chiếu sáng).
- Tầng 3: hộ tiêu thụ đáng kể – máy nén, chiller, bơm lớn, lò.
Không cần đo mọi thứ ngay. Thường 70–80% điện năng tập trung ở một số ít thiết bị – xác định chúng bằng khảo sát và đo di động trước khi lắp cố định.
4. Chỉ số cần theo dõi
- Tiêu thụ riêng: kWh/tấn sản phẩm, kWh/m³ nước, kWh/m³ khí nén.
- Phụ tải nền: điện tiêu thụ khi không sản xuất (đêm, ngày nghỉ) – thường lộ ra rò khí nén, thiết bị không tắt.
- Đỉnh phụ tải và giờ cao điểm: dịch chuyển phụ tải sang giờ thấp điểm theo biểu giá.
- Hệ số công suất và sóng hài: ảnh hưởng tiền phạt công suất phản kháng và tổn thất.
5. Từ dữ liệu đến tiết kiệm
Các biện pháp phổ biến sau khi có dữ liệu: sửa rò khí nén và giảm áp suất đặt; điều khiển máy nén theo nhu cầu; dùng biến tần cho bơm, quạt có tải thay đổi; tối ưu nhiệt độ nước lạnh chiller; thu hồi nhiệt; lập lịch phụ tải. Mức tiết kiệm phụ thuộc hiện trạng từng nhà máy và phải kiểm chứng bằng phương pháp đo lường – xác minh (M&V, ví dụ theo IPMVP) so với đường cơ sở có hiệu chỉnh theo sản lượng.

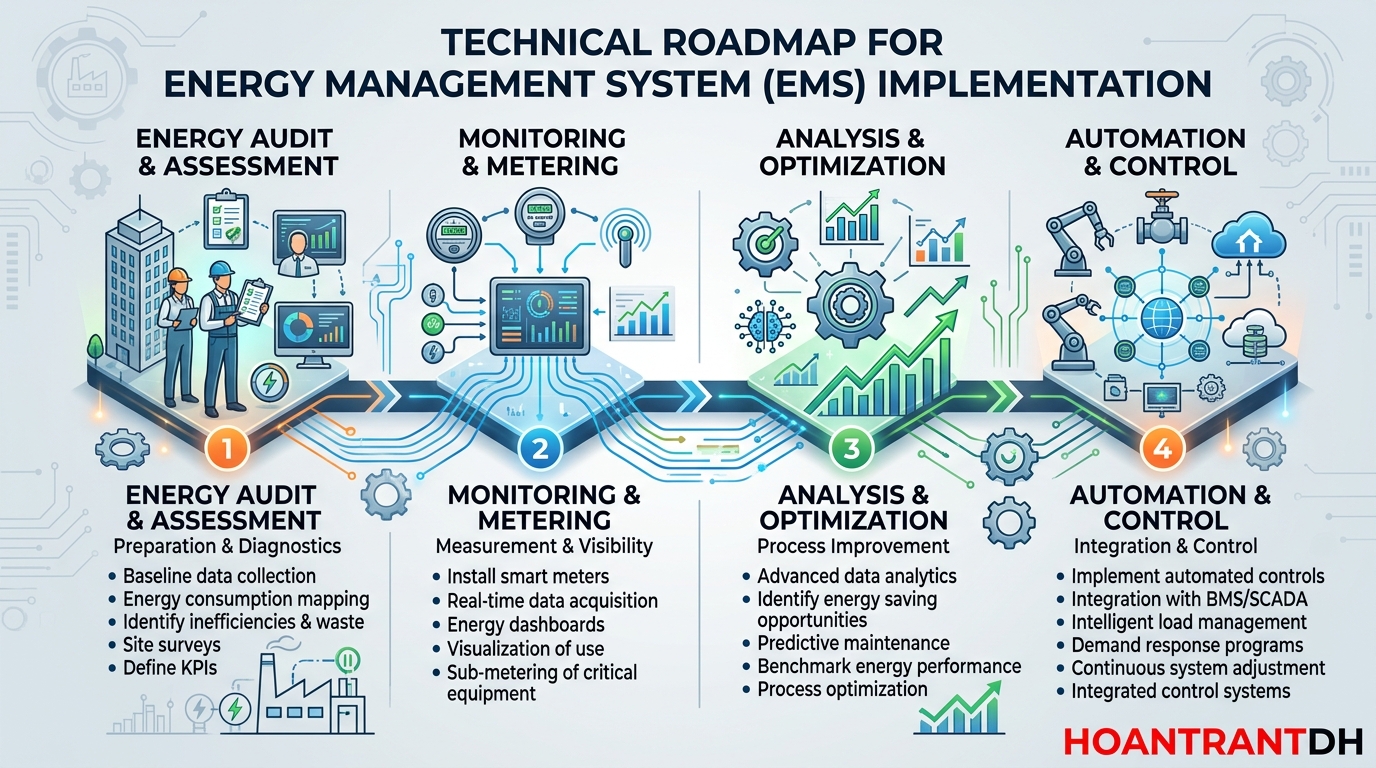

6. Lộ trình triển khai
- Khảo sát và đo di động: lập danh sách hộ tiêu thụ, đo 1–2 tuần.
- Lắp đo cố định cho tầng 1–2 và các SEU, kết nối về phần mềm.
- Thiết lập EnPI, báo cáo, cảnh báo; gán người chịu trách nhiệm từng khu vực.
- Thực hiện biện pháp, M&V, cập nhật mục tiêu – đây là phần “quản lý” thật sự.
Ước tính chi phí đầu tư và hoàn vốn xem chi phí tự động hóa nhà máy và cách tính ROI.
Câu hỏi thường gặp
Có cần SCADA mới làm EMS được không?
Không bắt buộc. Có thể dùng phần mềm giám sát năng lượng riêng đọc trực tiếp đồng hồ qua Modbus; nếu đã có SCADA thì tận dụng làm lớp thu thập.
Đồng hồ điện cấp chính xác nào là đủ?
Đo phân bổ nội bộ thường dùng class 1 hoặc 0.5S; đo tổng đối chiếu hóa đơn nên dùng cấp cao hơn và CT tương ứng.
ISO 50001 có bắt buộc?
Không bắt buộc, nhưng là khung tốt để đáp ứng yêu cầu quản lý năng lượng của luật và của khách hàng xuất khẩu.
