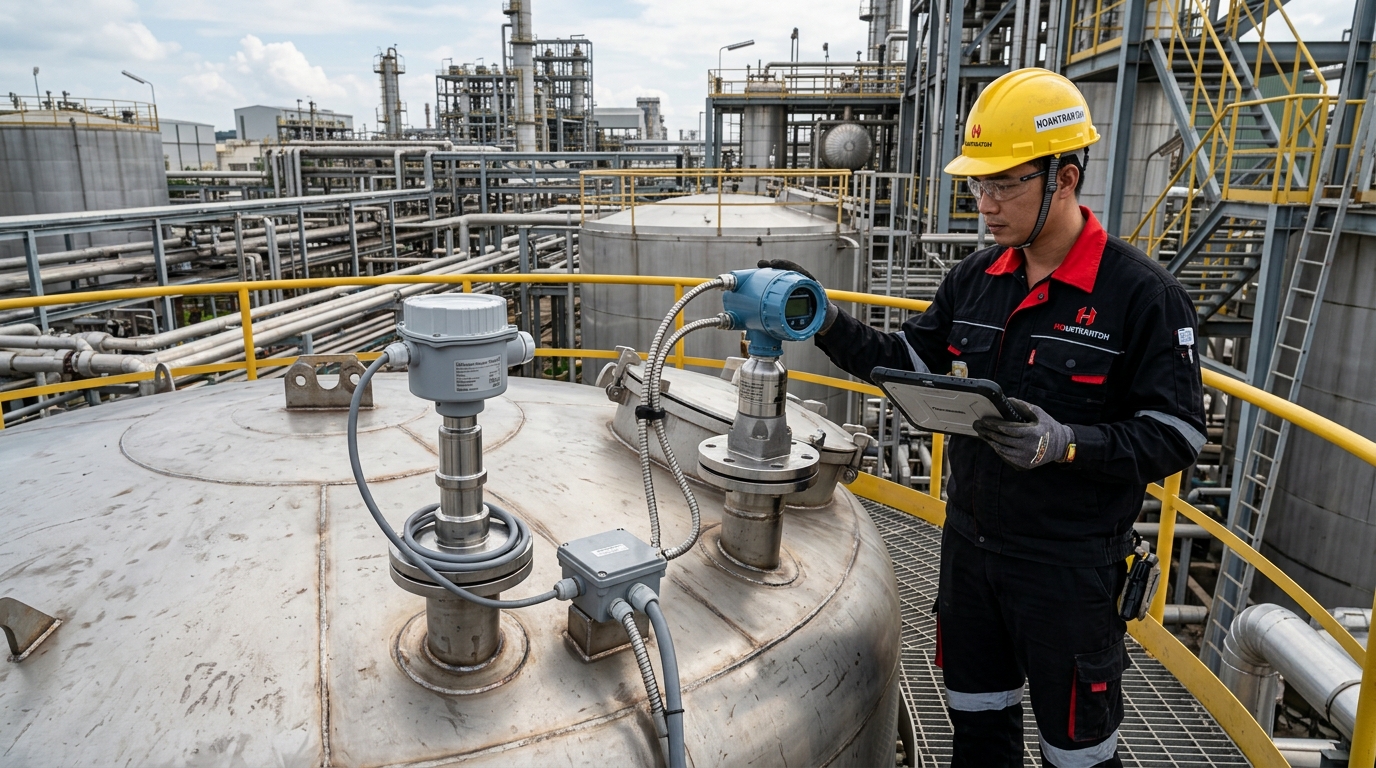

So Sánh Cảm Biến Đo Mức Siêu Âm và Radar

Nguyên lý – Ưu nhược điểm – Khi nào chọn loại nào – Dinel Czech tại HOANTRANTDH 2025

Phân phối chính hãng Dinel Czech, Anhui Tiankang, Flowline USA: HOANTRANTDH  |  hoantrantdh.com  |  0879 848 668

1. Đo Mức Là Gì? – Và Tại Sao Chọn Đúng Công Nghệ Lại Quan Trọng?

Đo mức (Level Measurement) là xác định chiều cao của chất lỏng, bùn hoặc chất rắn dạng hạt trong bể chứa, bình phản ứng, silo hoặc hố thu gom. Đây là một trong những thông số quá trình quan trọng nhất trong công nghiệp: đo mức quá thấp gây cạn bể làm hỏng bơm, đo mức quá cao gây tràn bể gây sự cố môi trường và an toàn. Cảm biến đo mức sai hoặc không ổn định là nguyên nhân của nhiều sự cố nhà máy đáng tiếc và tốn kém.

Hiện nay hai công nghệ đo mức không tiếp xúc phổ biến nhất là siêu âm (Ultrasonic) và radar (Radar/Microwave). Cả hai đều đo từ trên xuống mà không cần tiếp xúc với chất lỏng – ưu điểm lớn so với cảm biến điện cực hay phao cơ học. Nhưng chúng hoạt động theo nguyên lý khác nhau và có điểm mạnh yếu rất khác nhau. Chọn sai công nghệ dẫn đến cảm biến liên tục mất tín hiệu, đo sai hoặc cần thay thế sớm.

📌  Tóm tắt nhanh: Siêu âm – rẻ hơn, đủ dùng cho chất lỏng sạch trong nhà có mái che. Radar – đắt hơn nhưng không bị ảnh hưởng bởi hơi, bọt, bụi và nhiệt độ cao – là lựa chọn duy nhất cho nhiều ứng dụng khó. Dinel Czech cung cấp cả hai công nghệ với chất lượng châu Âu – HOANTRANTDH tư vấn chọn đúng loại miễn phí.

  CẢM BIẾN ĐO MỨC SIÊU ÂM    Tần số: 20–200 kHz  │  Khoảng đo: 0,25 m – 15 m  │  Độ chính xác: ±0,25% (±3–5 mm)

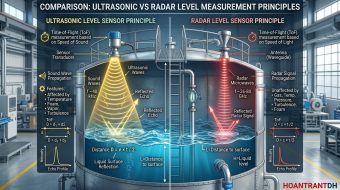

2.1. Nguyên Lý Hoạt Động

Cảm biến siêu âm (Ultrasonic Level Sensor) phát ra xung sóng âm tần số cao (thường 40–200 kHz) từ đầu dò piezoelectric lắp trên đỉnh bể. Sóng âm lan truyền qua không khí, dội lại khi chạm bề mặt chất lỏng và được cùng đầu dò tiếp nhận. Bộ vi xử lý tính thời gian bay (Time of Flight – ToF) của xung:

Khoảng cách = (Thời gian bay × Tốc độ âm thanh) / 2. Với tốc độ âm trong không khí khoảng 343 m/s ở 20°C, thời gian bay 1 ms tương ứng khoảng cách 0,17 m. Từ khoảng cách đo được và chiều cao bể đã biết, tính ra mức (%).

2.2. Vấn Đề Tốc Độ Âm Thanh Thay Đổi Theo Nhiệt Độ

Điểm yếu cốt lõi của siêu âm: tốc độ âm thanh thay đổi đáng kể theo nhiệt độ (khoảng +0,6 m/s mỗi 1°C). Ở 20°C tốc độ âm là 343 m/s, ở 40°C là 355 m/s – sai lệch 3,5%. Với bể đo sâu 10 m, sai số này tương đương 0,35 m nếu không bù nhiệt độ. Cảm biến siêu âm chất lượng tốt (như Dinel Czech) tích hợp cảm biến nhiệt độ bù tự động, giảm sai số xuống còn ±0,25% hoặc tốt hơn.

2.3. Vùng Chết (Blanking Distance / Dead Zone)

Ngay sau khi phát xung, đầu dò cần một khoảng thời gian nhỏ để chuyển từ chế độ phát sang chế độ nhận. Trong thời gian này mọi tín hiệu phản hồi đều bị bỏ qua – tạo ra ‘vùng chết’ phía dưới đầu dò nơi không thể đo được. Vùng chết điển hình: 0,2–0,5 m tùy model. Đây là lý do cảm biến siêu âm không thể đo mức khi bề mặt chất lỏng quá gần đầu dò.

2.4. Thông Số Kỹ Thuật Cảm Biến Siêu Âm Dinel Czech

Dinel là nhà sản xuất cảm biến đo mức tại Cộng hòa Séc với hơn 30 năm kinh nghiệm. Dòng siêu âm Dinel ULM/HYDR phổ biến tại Việt Nam:

Dải đo: 0,25 m đến 15 m (tùy model ULM-53, ULM-54, HYDR-40)

Tần số sóng âm: 40–80 kHz

Độ chính xác: ±0,25% của dải đo (±3–5 mm ở dải 1–2 m)

Vùng chết (Blanking): 0,25–0,5 m (phần trên cùng bể)

Nhiệt độ môi trường: -20°C đến +60°C (bù nhiệt độ tự động)

Nhiệt độ môi chất: Tối đa +80°C

Tín hiệu ra: 4–20 mA (khoảng cách hoặc % mức) + RS485 Modbus RTU

Relay đầu ra: 2 relay SPDT độc lập (cài đặt ngưỡng cao/thấp)

Nguồn cấp: 18–36 VDC (2 dây) hoặc 85–265 VAC (4 dây)

Cấp bảo vệ: IP67 – chịu ngâm nước tạm thời

Kết nối: G1½” hoặc mặt bích DN100/DN150

✅  Dinel Czech ULM-54: model phổ biến nhất tại HOANTRANTDH – dải đo 0,5–10 m, tích hợp sẵn Modbus RTU RS-485 và 2 relay, bù nhiệt độ tự động, màn hình LED hiển thị tại chỗ. Phù hợp bể nước, bể hóa chất loãng, hố thu nước thải.

2.5. Ưu và Nhược Điểm Siêu Âm

Ưu điểm	Nhược điểm
Không tiếp xúc – không bị ăn mòn, không bẩn	Bị ảnh hưởng bởi hơi nước và khói trong không gian đo
Giá thấp hơn radar (tiết kiệm 30–60%)	Tốc độ âm thay đổi theo nhiệt độ – cần bù nhiệt
Lắp đặt đơn giản – chỉ cần 1 lỗ trên nắp bể	Bọt trên bề mặt chất lỏng làm mất hoặc suy giảm tín hiệu
Không cần hiệu chuẩn phức tạp – cài khoảng cách bể	Không dùng được ngoài trời khi có gió mạnh (gió làm lệch sóng âm)
Tốt với chất lỏng sạch, bề mặt phẳng	Không dùng được cho chất lỏng sôi hoặc trên 80°C
Hỗ trợ Modbus RTU RS-485 – dễ kết nối PLC/SCADA	Vùng chết 0,25–0,5 m – không đo được mức rất cao
Tuổi thọ cao nếu không tiếp xúc môi chất ăn mòn	Sóng âm bị hấp thụ bởi bọt foam, bùn lỏng dày

  CẢM BIẾN ĐO MỨC RADAR    Tần số: FMCW: 6–80 GHz  |  Pulse: 5–26 GHz  │  Khoảng đo: 0,1 m – 70 m  │  Độ chính xác: ±1–3 mm (FMCW 80 GHz)

3.1. Nguyên Lý Hoạt Động

Cảm biến radar đo mức (Radar Level Sensor / Microwave Level Sensor) phát sóng điện từ vi ba thay vì sóng âm. Không như sóng âm, sóng vi ba lan truyền với tốc độ ánh sáng (3×10⁸ m/s) và hầu như không bị ảnh hưởng bởi nhiệt độ, áp suất hay thành phần khí trong không gian đo. Có hai công nghệ radar chính:

• Pulsed Radar (radar xung): phát xung ngắn và đo thời gian bay (ToF) – nguyên lý tương tự siêu âm nhưng dùng sóng vi ba. Phù hợp đo khoảng cách lớn.
• FMCW Radar (Frequency Modulated Continuous Wave – radar điều tần liên tục): phát sóng liên tục với tần số tăng tuyến tính theo thời gian. Đo tần số sai biệt (beat frequency) giữa sóng phát và sóng phản hồi để tính khoảng cách. Chính xác hơn nhiều so với Pulsed Radar – đặc biệt ở khoảng cách ngắn.

3.2. Tần Số Radar – 6 GHz, 26 GHz và 80 GHz Khác Nhau Như Thế Nào?

Tần số là thông số then chốt phân biệt khả năng của radar:

Tần số	Bước sóng	Độ chính xác	Đặc điểm và ứng dụng
5–6 GHz	5–6 cm	±5–10 mm	Chùm sóng rộng, ít bị che khuất, đo bể lớn, silo hạt
24–26 GHz	1–1,2 cm	±2–5 mm	Cân bằng giữa độ chính xác và chùm sóng – phổ biến nhất
77–80 GHz	3–4 mm	±1–2 mm	Chùm sóng hẹp nhất (3°), rất chính xác, đo bể nhỏ phức tạp

📡  Xu hướng 2024–2025: radar 80 GHz (như Dinel Czech KROHNE hoặc Anhui Tiankang TKWL-1300) đang chiếm lĩnh thị trường nhờ độ chính xác ±1–3 mm, chùm sóng hẹp 3–4° tránh nhiễu từ vật cản trong bể, giá giảm mạnh. Với giá chênh lệch ngày càng nhỏ so với 26 GHz, 80 GHz đang là lựa chọn mặc định cho ứng dụng mới.

3.3. Thông Số Kỹ Thuật Cảm Biến Radar Dinel Czech và Anhui Tiankang

HOANTRANTDH phân phối hai dòng radar đo mức phù hợp các ngân sách và yêu cầu khác nhau:

Dinel Czech LR-45 (26 GHz FMCW): Dải 0,3–30 m, ±3 mm, IP67, –40°C đến +80°C, RS485 Modbus

Dinel Czech LR-45H (26 GHz – High Temp): Dải 0,3–30 m, nhiệt độ môi chất đến +200°C, áp suất đến 40 bar

Anhui Tiankang TKWL-1300 (80 GHz FMCW): Dải 0,1–30 m, ±1 mm, IP67, chùm sóng 4°, RS485 Modbus RTU

Anhui Tiankang TKWL-1600 (80 GHz): Dải 0,1–70 m, ±2 mm, ATEX, cho bể lớn và silo xi-măng

Tín hiệu ra (tất cả model): 4–20 mA + RS485 Modbus RTU

Nguồn cấp: 18–36 VDC hoặc 85–265 VAC

Cấp bảo vệ: IP67 (tiêu chuẩn), IP68 tùy chọn

3.4. Ưu và Nhược Điểm Radar

Ưu điểm	Nhược điểm
Không bị ảnh hưởng bởi nhiệt độ, áp suất, hơi, khói	Giá cao hơn siêu âm 30–80% (đang giảm với 80 GHz)
Đo được chất lỏng sôi, nhiệt độ đến +300°C	Cần tính toán vùng lắp đặt tránh nhiễu từ khuấy, cánh khuấy
Chùm sóng hẹp (3–8°) – ít bị nhiễu vật cản trong bể	Chất lỏng điện môi thấp (xăng, dầu, dung môi) phản hồi yếu hơn nước
Không có vùng chết (blind zone) đáng kể – đến 0,1 m	Lắp đặt cần thận trọng hơn: anten phải song song bề mặt
Làm việc ổn định với bọt nhẹ trên bề mặt	Giá trị điện môi (εr) của chất lỏng ảnh hưởng cường độ phản hồi
Dùng được ngoài trời – không bị gió ảnh hưởng	Cần lắp đúng ống dẫn sóng (nozzle) khi bể có áp suất
Dải đo lớn hơn siêu âm – đến 70 m	Lập trình phức tạp hơn (cần nhập profile bể để lọc nhiễu)

4.So Sánh Cảm Biến Đo Mức Siêu Âm và Radar– 15 Tiêu Chí

Tiêu chí	Siêu Âm (Ultrasonic)	Radar (Microwave)
Nguyên lý	Sóng âm 20–200 kHz	Sóng điện từ 6–80 GHz
Tốc độ lan truyền	~343 m/s (phụ thuộc nhiệt độ)	3×10⁸ m/s (không đổi)
Dải đo tối đa	15 m (thông dụng 8–10 m)	70 m (thông dụng 20–30 m)
Vùng chết	0,25–0,5 m	0,05–0,1 m (gần như không có)
Độ chính xác	±3–5 mm	±1–3 mm (80 GHz FMCW)
Ảnh hưởng nhiệt độ	CÓ – cần bù nhiệt độ	KHÔNG – không ảnh hưởng
Ảnh hưởng hơi, khói, bụi	CÓ – giảm tín hiệu đáng kể	KHÔNG – xuyên qua hơi, bụi
Ảnh hưởng bọt bề mặt	CÓ – có thể mất tín hiệu	ÍT – radar xuyên bọt nhẹ
Nhiệt độ môi chất tối đa	80°C	300°C (có model đến 450°C)
Áp suất bể	Chỉ bể hở (áp suất khí quyển)	Từ chân không đến 40 bar
Dùng ngoài trời	Hạn chế (gió > 5 m/s ảnh hưởng)	Tốt – không bị gió ảnh hưởng
Chất lỏng sôi, bốc hơi	KHÔNG phù hợp	PHÙ HỢP
Silo bột, hạt rời	Rất hạn chế (bụi hấp thụ âm)	PHÙ HỢP (đặc biệt 6 GHz)
Giá thiết bị	Thấp hơn (3–15 triệu VNĐ)	Cao hơn (8–45 triệu VNĐ)
Phù hợp nhất	Nước sạch, bể hở, T < 60°C, ngân sách hạn chế	Hóa chất, nhiệt độ cao, áp suất, hơi, bọt, ngoài trời

5. Phân Tích Sâu – Ảnh Hưởng Từng Yếu Tố Môi Trường

5.1. Hơi Nước và Khói – Khắc Tinh Của Siêu Âm

Hơi nước bão hòa trong không gian trên bề mặt chất lỏng hấp thụ và tán xạ sóng âm, làm giảm biên độ tín hiệu phản hồi đến 50–90%. Khi tín hiệu yếu hơn ngưỡng phát hiện, cảm biến siêu âm mất tín hiệu hoàn toàn và báo lỗi. Điều này xảy ra phổ biến với: bể nước nóng trên 60°C, bể hóa chất bốc hơi, bể nước thải có khí H₂S, bình nồi hơi và bể acid.

Sóng vi ba của radar xuyên qua hơi nước hầu như không suy hao – đây là lý do radar chiếm lĩnh các ứng dụng công nghiệp hóa chất và dầu khí nơi hơi luôn hiện diện.

CHỌN:  RADAR  →  môi trường có hơi, khói hoặc hóa chất bốc hơi

5.2. Bọt Trên Bề Mặt – Thách Thức Cho Cả Hai

Bọt (foam) trên bề mặt chất lỏng gây khó khăn cho cả hai công nghệ nhưng mức độ khác nhau. Bọt dày và đặc (heavy foam – như bọt xà phòng hoặc bọt sinh học trong bể xử lý nước thải) hấp thụ cả sóng âm lẫn sóng vi ba, làm cả hai cảm biến đo sai. Bọt nhẹ và mỏng (light foam): radar 80 GHz xuyên qua tốt hơn siêu âm nhờ tần số cao và bước sóng ngắn.

⚠️  Khi bể có bọt dày liên tục (bể SBR xử lý nước thải, bể lên men bia/rượu, bể phản ứng hóa chất): cả siêu âm và radar đều gặp khó khăn. Giải pháp tốt hơn: cảm biến điện dung Dinel Czech hoặc cảm biến áp suất thủy tĩnh (hydrostatic pressure) Georgin France đo từ đáy bể không bị ảnh hưởng bọt.

5.3. Nhiệt Độ Cao – Lãnh Địa Của Radar

Dải nhiệt độ là ranh giới rõ ràng nhất giữa hai công nghệ. Siêu âm bị giới hạn ở 80°C môi chất (một số model đặc biệt đến 120°C). Radar tiêu chuẩn làm việc đến 200°C, và với ống sứ dẫn sóng có thể đến 450°C. Ứng dụng lò hơi (nước sôi 100°C+), bể gia nhiệt, lò phản ứng nhiệt độ cao – chỉ có thể dùng radar.

CHỌN:  RADAR  →  nhiệt độ môi chất trên 80°C

5.4. Bể Có Áp Suất – Radar Là Lựa Chọn Duy Nhất

Siêu âm chỉ hoạt động với bể hở (áp suất khí quyển). Không thể lắp cảm biến siêu âm vào bể kín có áp vì: sóng âm không thể xuyên qua flanged connection kín, và áp suất cao thay đổi tốc độ âm trong khí. Radar gắn qua nozzle flanged hoặc Tri-clamp, làm việc hoàn hảo từ chân không (-1 bar) đến 40 bar tùy model.

CHỌN:  RADAR  →  bể có áp suất (kể cả bể chân không)

5.5. Silo Bột Và Hạt Rời – Thách Thức Đặc Biệt

Đo mức trong silo xi-măng, bột mì, hạt nhựa, gạo, phân bón là một trong những ứng dụng khó nhất. Bụi dày đặc khi đổ đầy silo hấp thụ hoàn toàn sóng âm – siêu âm thất bại hoàn toàn trong giai đoạn nạp liệu. Radar 6 GHz với chùm sóng rộng và bước sóng 5 cm xuyên qua bụi tốt nhất và ít bị phản hồi giả từ thành silo. Radar 80 GHz với chùm hẹp 3–4° cũng phù hợp khi silo hẹp và cần độ chính xác cao.

CHỌN:  RADAR 6 GHz hoặc 80 GHz  →  silo bột, hạt rời, môi trường bụi nhiều

5.6. Chi Phí và Ngân Sách – Siêu Âm Vẫn Thắng

Với các ứng dụng không đòi hỏi điều kiện khắc nghiệt (bể nước sạch, bể hóa chất loãng, hố thu nước thải nhiệt độ thường), siêu âm là lựa chọn kinh tế hơn rõ rệt. Dinel Czech ULM-54 giá khoảng 3,5–6 triệu đồng, trong khi Dinel LR-45 (radar 26 GHz) giá 12–20 triệu và Anhui Tiankang TKWL-1300 (80 GHz) giá 8–14 triệu. Với dự án có hàng chục bể cần đo mức mà điều kiện không khắc nghiệt, tiết kiệm từ siêu âm có thể rất đáng kể.

CHỌN:  SIÊU ÂM  →  ứng dụng bình thường, bể nước, hóa chất loãng, ngân sách hạn chế

6. Ngoài Siêu Âm và Radar – Khi Nào Dùng Công Nghệ Đo Mức Khác?

Siêu âm và radar không phải lúc nào cũng là lựa chọn tốt nhất. Dinel Czech và HOANTRANTDH còn cung cấp các công nghệ đo mức khác cho tình huống đặc thù:

6.1. Cảm Biến Điện Dung (Capacitive Level Sensor) – Dinel Czech

Que cảm biến điện dung nhúng vào chất lỏng hoặc hạt rời. Chất lỏng dẫn điện (nước, dung dịch muối) hay cách điện (dầu, xăng) thay đổi điện dung giữa que và thành bể. Phù hợp cho: đo mức dầu và chất lỏng cách điện, đo mức bột và hạt rời trong silo nhỏ, phát hiện có/không có chất lỏng (point level), bể áp suất cao và nhiệt độ cực cao nơi radar khó lắp đặt.

Dinel Czech model điện dung: DCL-31, DRD-31 – dải đo 0,5–4 m, –40°C đến +120°C

🏭  Lưu ý điện dung: bám cặn hoặc màng chất lỏng trên que cảm biến gây sai số, đặc biệt trong chất lỏng dầu mỡ hoặc bùn. Một số model Dinel có chức năng bù bám dính (build-up compensation) tự động.

6.2. Cảm Biến Áp Suất Thủy Tĩnh – Georgin France

Nguyên lý: áp suất tại đáy bể = ρ × g × h (tỷ trọng × gia tốc trọng trường × chiều cao cột chất lỏng). Đo áp suất tại đáy bể → tính ra mức. Ưu điểm: không bị ảnh hưởng bởi bọt, hơi, bụi hay bề mặt nhiễu loạn – đo mức thực sự bất kể điều kiện bề mặt. Nhược điểm: cần biết chính xác tỷ trọng chất lỏng; không phù hợp khi tỷ trọng thay đổi theo thời gian.

Georgin France submersible: 0–10 m H₂O, 4–20 mA, SS316L, IP68 – nhúng chìm đáy bể

6.3. Cảm Biến Điện Cực (Electrode Level Switch) – Dinel Czech

Phát hiện mức điểm (point level – có/không có chất lỏng) tại ngưỡng cụ thể. Rẻ nhất trong tất cả công nghệ đo mức – dùng cho: bảo vệ cạn bơm, báo đầy bể, kiểm soát bơm ON/OFF đơn giản. Không cho giá trị mức liên tục – chỉ có/không có.

7. Hướng Dẫn Chọn Công Nghệ Đo Mức – Cây Quyết Định Thực Tế

Sử dụng các câu hỏi dưới đây theo thứ tự để xác định công nghệ phù hợp nhất:

Câu hỏi 1 – Nhiệt độ môi chất là bao nhiêu?

Nếu nhiệt độ trên 80°C (nước nóng, hơi, dầu nóng, lò phản ứng)  →  RADAR – siêu âm không đo được

Nếu nhiệt độ dưới 60°C và không có hơi bốc  →  Siêu âm hoặc Radar đều được – xem tiếp câu hỏi 2

Câu hỏi 2 – Có hơi, khói, bụi trong không gian đo không?

Nếu CÓ – hơi hóa chất, khói, bụi rõ ràng trong không gian trên bề mặt  →  RADAR – siêu âm bị suy hao tín hiệu

Nếu KHÔNG – không gian sạch, trong, thông thoáng  →  Siêu âm hoặc Radar – xem tiếp câu hỏi 3

Câu hỏi 3 – Bể có áp suất không?

Nếu CÓ áp suất (kể cả chân không)  →  RADAR – siêu âm chỉ dùng bể hở

Nếu Bể hở (áp suất khí quyển)  →  Siêu âm hoặc Radar – xem tiếp câu hỏi 4

Câu hỏi 4 – Chất lỏng có tạo bọt nhiều không?

Nếu Bọt dày liên tục (bể SBR nước thải, bể lên men)  →  Áp suất thủy tĩnh Georgin hoặc điện dung Dinel – cả hai đều khó

Nếu Bọt nhẹ, không liên tục  →  Radar 80 GHz (Dinel LR-45 hoặc TKWL-1300) tốt hơn siêu âm

Nếu Không có bọt  →  Siêu âm Dinel ULM-54 – kinh tế nhất

Câu hỏi 5 – Môi chất là gì?

Nếu Nước sạch, nước cấp, nước thải thông thường < 60°C  →  Siêu âm Dinel ULM-54 – tối ưu chi phí

Nếu Hóa chất ăn mòn, axit, kiềm (nhưng dưới 80°C)  →  Siêu âm – đầu dò PVDF chịu ăn mòn (không tiếp xúc)

Nếu Xăng, dầu diesel, dung môi hữu cơ  →  Radar 26 GHz hoặc 80 GHz (cần lưu ý điện môi thấp εr ~2)

Nếu Silo xi-măng, bột, hạt nhựa, gạo  →  Radar 6 GHz hoặc 80 GHz Dinel/TKWL-1600

Nếu Dầu ăn, sữa, dịch lên men – vệ sinh cao  →  Radar Hygienic (Tri-clamp, 3A certified)

Câu hỏi 6 – Ngân sách và số lượng điểm đo?

Nếu Nhiều điểm đo (10+ bể), điều kiện bình thường, ngân sách hạn chế  →  Siêu âm Dinel ULM-54 – tiết kiệm 30–60% chi phí

Nếu 1–5 điểm đo quan trọng, sẵn sàng đầu tư chất lượng  →  Radar Dinel LR-45 hoặc TKWL-1300 – đầu tư 1 lần, ổn định lâu dài

8. Ứng Dụng Thực Tế Theo Ngành – Chọn Nhanh

Ngành / Bể đo mức	Khuyến nghị	Model HOANTRANTDH	Lý do chọn
Bể nước sạch, bể chứa nước mưa	Siêu âm	Dinel ULM-54	Nước sạch, bể hở, kinh tế
Hố thu nước thải (< 60°C)	Siêu âm	Dinel ULM-54 IP67	Nước thải thông thường, bể hở
Bể nước thải có bọt SBR	Áp suất thủy tĩnh	Georgin submersible	Bọt dày – siêu âm/radar đều khó
Bể hóa chất acid/base loãng	Siêu âm (đầu PVDF)	Dinel ULM-54 PVDF	Không tiếp xúc, chịu ăn mòn
Bể hóa chất bốc hơi, NH3	Radar 26 GHz	Dinel LR-45	Hơi ăn mòn siêu âm, radar miễn nhiễm
Bể nước nóng lò hơi > 80°C	Radar 26 GHz	Dinel LR-45H (high-temp)	Nhiệt độ cao – siêu âm không dùng được
Bể dầu, nhiên liệu (kho xăng dầu)	Radar 80 GHz ATEX	TKWL-1600 ATEX	Hơi dễ cháy, cần ATEX bắt buộc
Silo xi-măng, cát, đá bột	Radar 80 GHz	TKWL-1300 / TKWL-1600	Bụi hấp thụ siêu âm hoàn toàn
Silo hạt nhựa, nhựa đường	Radar 80 GHz	TKWL-1300	Hạt khó phản xạ âm, radar ổn định hơn
Bể phản ứng có áp suất	Radar flanged	Dinel LR-45 flange	Bể kín có áp – siêu âm không dùng được
Bể nước lạnh, bể đông lạnh	Siêu âm	Dinel ULM-54 (–20°C)	Nhiệt độ thấp, không hơi – siêu âm tốt
Bể sữa, dịch lên men (thực phẩm)	Radar Hygienic	Dinel LR-45 Tri-clamp	Vệ sinh CIP, không bị hơi ảnh hưởng

📞 Tư vấn chọn cảm biến đo mức – miễn phí: Zalo 0879 848 668  |  hoantrantdh.com

9. Dinel Czech – Tại Sao HOANTRANTDH Chọn Phân Phối?

Dinel, s.r.o. là nhà sản xuất thiết bị đo mức tại Cộng hòa Séc (thành phố Brno), thành lập năm 1990. Trong hơn 30 năm, Dinel đã xây dựng được danh tiếng về cảm biến đo mức độ bền cao, tài liệu kỹ thuật minh bạch và hỗ trợ kỹ thuật xuất sắc. Toàn bộ sản phẩm sản xuất tại Séc, kiểm tra 100% xuất xưởng, có CE và đáp ứng đầy đủ tiêu chuẩn IEC và EN.

• Dải sản phẩm đầy đủ: siêu âm, radar 26 GHz và 80 GHz, điện dung, điện cực, phao từ – một hãng đáp ứng mọi nhu cầu đo mức
• Modbus RTU RS-485 tích hợp sẵn trong tất cả model – không cần thêm converter, kết nối trực tiếp vào PLC hoặc gateway Seneca
• Bù nhiệt độ tự động trong cảm biến siêu âm – không cần thiết bị bên ngoài
• Tài liệu kỹ thuật đầy đủ bằng tiếng Anh, HOANTRANTDH dịch sang tiếng Việt kèm theo bàn giao
• Bảo hành 24 tháng – HOANTRANTDH hỗ trợ kỹ thuật và thay thế tại Hải Phòng

✅  HOANTRANTDH là nhà phân phối chính hãng Dinel Czech tại miền Bắc Việt Nam. Toàn bộ sản phẩm Dinel có CO/CQ gốc từ Séc, không qua trung gian. Giao hàng Hải Phòng, Hà Nội và toàn quốc.

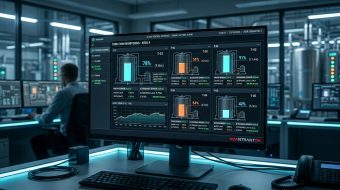

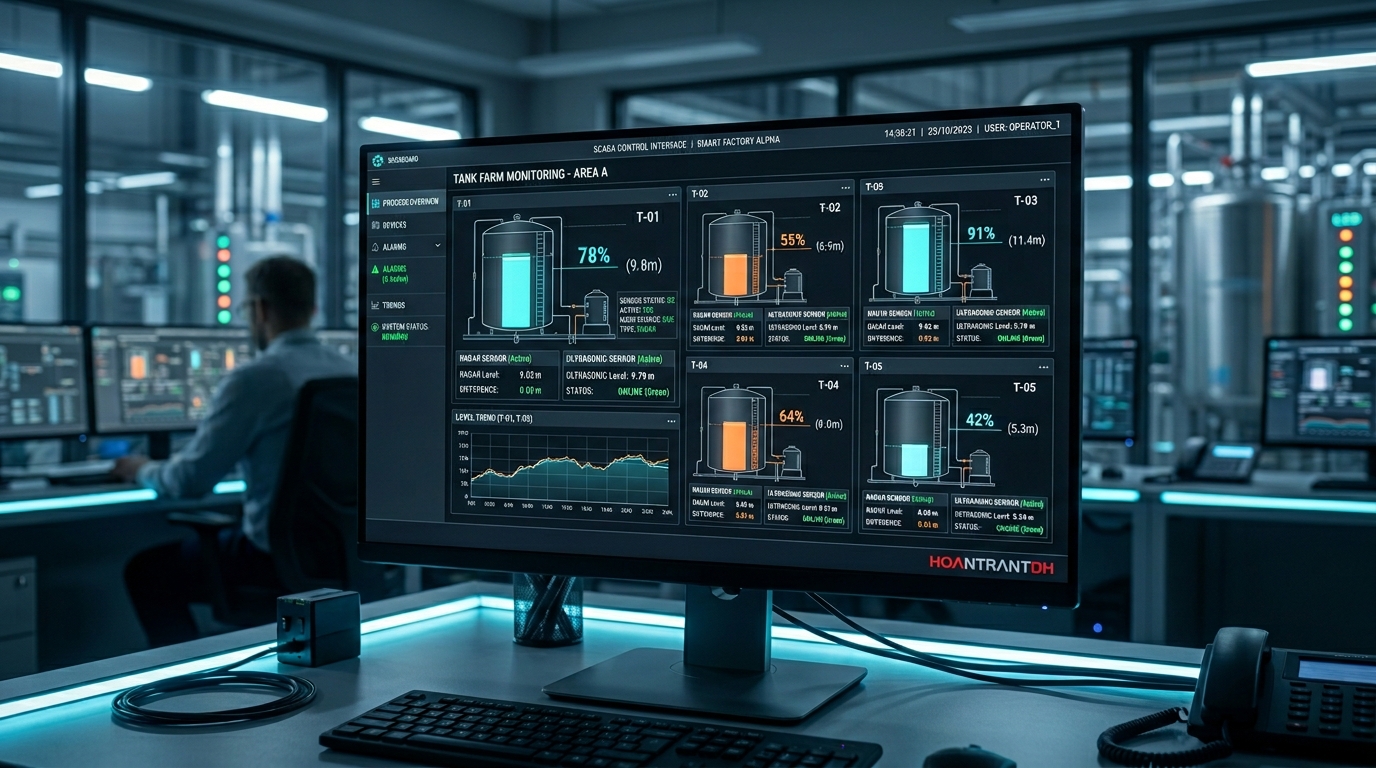

10. Kết Nối Cảm Biến Đo Mức Dinel Vào PLC và SCADA

• Tín hiệu 4–20 mA: nối trực tiếp vào Analog Input của PLC. Ví dụ: Siemens SM 1231 AI, Mitsubishi FX3U-4AD, Delta DVP04AD. Dải 4 mA = mức 0%, 20 mA = mức 100%. PLC quy đổi tuyến tính sang mm hoặc % mức.
• RS485 Modbus RTU: đọc khoảng cách (mm), % mức, nhiệt độ môi trường đầu dò (siêu âm), trạng thái relay, mã lỗi – tất cả trên 1 bus với địa chỉ Slave 1–247. HOANTRANTDH cung cấp Modbus Map đầy đủ tiếng Việt.
• Gateway Seneca R-KEY-LT: kết nối tất cả cảm biến Dinel RS-485 lên Modbus TCP Ethernet → SCADA Ignition/WinCC → Cloud dashboard. 1 gateway Seneca đọc đồng thời tối đa 247 cảm biến Dinel trên cùng 1 bus.
• Relay ON/OFF: nối relay Dinel vào Digital Input PLC để điều khiển bơm ON/OFF đơn giản theo ngưỡng mức – không cần PLC tính toán.

💡  Giải pháp tiết kiệm nhất cho hệ thống có nhiều bể: dùng 1 gateway Seneca Italy đọc tất cả cảm biến Dinel qua RS-485 Modbus RTU, đẩy toàn bộ dữ liệu mức các bể lên dashboard SCADA. HOANTRANTDH cung cấp trọn gói: Dinel Czech + Seneca Italy + hướng dẫn cấu hình tiếng Việt.

11. Câu Hỏi Thường Gặp Về Cảm Biến Đo Mức

Q: Cảm biến siêu âm của tôi hay mất tín hiệu vào mùa hè, nguyên nhân là gì?

Đây là vấn đề rất phổ biến với siêu âm ở Việt Nam. 3 nguyên nhân thường gặp theo thứ tự xác suất: (1) Nhiệt độ không khí trong bể tăng cao mùa hè (đặc biệt bể ngoài trời không có mái che) làm tốc độ âm thay đổi nhanh hơn khả năng bù của cảm biến – giải pháp: dùng siêu âm có bù nhiệt độ tốt hơn như Dinel Czech, hoặc chuyển sang radar; (2) Hơi nước bốc lên nhiều hơn khi nhiệt độ cao – cản sóng âm; (3) Mặt nước gợn sóng mạnh hơn khi nắng nóng và gió. Nếu bể có hơi bốc nhiều hoặc ngoài trời không có mái, nên thay bằng radar.

Q: Radar 26 GHz và 80 GHz khác nhau thực tế như thế nào?

26 GHz (bước sóng ~1,2 cm): chùm sóng rộng hơn (~10°), phù hợp bể lớn và bể có bề mặt phẳng đơn giản. Giá thấp hơn 80 GHz. 80 GHz (bước sóng ~3,7 mm): chùm sóng hẹp hơn (~3–4°), độ chính xác tốt hơn (±1–2 mm vs ±3–5 mm), ít bị nhiễu từ cánh khuấy, đường ống, cột đo và vật cản trong bể – phù hợp bể phức tạp và ứng dụng cần chính xác cao. Giá 80 GHz ngày càng gần 26 GHz. Khuyến nghị: nếu không có lý do đặc biệt để chọn 26 GHz, mua 80 GHz luôn – đặc biệt với Anhui Tiankang TKWL-1300 giá rất cạnh tranh.

Q: Cảm biến siêu âm có lắp được cho bể axit không?

Có, với điều kiện: (1) Đầu dò phải làm bằng vật liệu chịu axit – đầu dò Kynar PVDF (Polyvinylidene fluoride) chịu được hầu hết axit loãng đến trung bình, HCl đến 30%, H₂SO₄ đến 40%; (2) Nếu axit bốc hơi mạnh (axit đặc hoặc nhiệt độ cao), hơi axit sẽ ăn mòn phần điện tử của cảm biến dù đầu dò PVDF chịu được hơi axit – trong trường hợp này cần radar (sóng vi ba không bị hơi axit ăn mòn); (3) Lắp đặt: không để cáp điện tiếp xúc với hơi axit.

Q: Khoảng cách từ đầu dò siêu âm đến mặt chất lỏng tối thiểu là bao nhiêu?

Đây là câu hỏi về vùng chết (blanking distance). Với Dinel Czech ULM-54: vùng chết là 0,25 m – tức là khi mặt chất lỏng cách đầu dò dưới 0,25 m, cảm biến không đo được. Điều này có 2 hàm ý thực tế: (1) Không lắp cảm biến quá thấp so với mức đầy tối đa – nếu bể cao 3 m và đổ đầy đến miệng, đặt cảm biến cách mặt nước đầy tối thiểu 0,3 m; (2) Khi bể đầy, mức tối đa đo được = chiều cao bể – vùng chết. Với radar Dinel LR-45: vùng chết chỉ 0,1 m – gần như không có giới hạn thực tế.

Q: Dinel Czech bảo hành và hỗ trợ kỹ thuật như thế nào tại Việt Nam?

HOANTRANTDH cung cấp bảo hành 24 tháng cho tất cả sản phẩm Dinel Czech. Trong thời gian bảo hành, nếu thiết bị có lỗi do sản xuất, HOANTRANTDH thay thế thiết bị mới hoặc sửa chữa miễn phí tại Hải Phòng. Hỗ trợ kỹ thuật: kỹ sư HOANTRANTDH hỗ trợ cấu hình thông số, tích hợp Modbus, xử lý sự cố qua Zalo 24/7. Hàng có sẵn trong kho – giao hàng trong 1–3 ngày làm việc trên toàn quốc.

12. Kết Luận – Không Có Công Nghệ Tốt Nhất, Chỉ Có Lựa Chọn Phù Hợp Nhất

Siêu âm và radar đều là công nghệ đo mức không tiếp xúc tin cậy – nhưng phù hợp với các ứng dụng khác nhau. Siêu âm là lựa chọn kinh tế và đơn giản cho bể hở, chất lỏng sạch, nhiệt độ thường và không gian không có hơi. Radar là lựa chọn bắt buộc khi có hơi, nhiệt độ cao, áp suất, bọt, bụi hoặc yêu cầu độ chính xác cao.

HOANTRANTDH phân phối đầy đủ cả hai công nghệ với thương hiệu uy tín: Dinel Czech (siêu âm và radar 26 GHz), Anhui Tiankang (radar 80 GHz), Flowline USA (siêu âm và điện dung) – cùng với thiết bị đo lường bổ trợ Georgin France (áp suất thủy tĩnh), Seneca Italy (gateway RS-485 → SCADA). Tất cả từ một đầu mối, tư vấn kỹ thuật miễn phí, bảo hành rõ ràng: Brings Trust to Customers.

✅  Chưa chắc chọn siêu âm hay radar cho bể của bạn? Gửi mô tả (chất lỏng gì, nhiệt độ, bể hở hay kín, có hơi không, khoảng đo bao nhiêu m) qua Zalo 0879 848 668 – kỹ sư HOANTRANTDH tư vấn miễn phí trong 24 giờ.

Bài viết liên quan của HOANTRANTDH:

• Thiết bị đo áp suất Georgin France – Đo mức bằng áp suất thủy tĩnh – hoantrantdh.com
• Hệ thống SCADA là gì? – Kết nối cảm biến mức Dinel vào SCADA – hoantrantdh.com
• Giao thức truyền thông Modbus RTU – Kết nối Dinel Czech RS-485 vào PLC – hoantrantdh.com
• Tự động hóa xử lý nước thải – Cảm biến mức Dinel trong hố thu và bể lắng – hoantrantdh.com
• Thiết bị đo mức Anhui Tiankang – Radar 80 GHz cho bể công nghiệp – hoantrantdh.com

CÔNG TY TNHH KỸ THUẬT TỰ ĐỘNG HÓA HOÀN TRẦN

HOANTRANTDH  –  “Brings Trust to Customers”

📍 Xuân Chiếng, Ngũ Phúc, Kiến Thụy, Hải Phòng

📞 Zalo/SĐT: 0879 848 668     🌐 hoantrantdh.com     ✉ hoantranltd@gmail.com

Phân phối chính hãng: Comac Cal Czech | Seneca Italy | Dinel Czech | Georgin France | Termotech Italy | Anhui Tiankang China | Flowline USA | Shanghai Automation China
