Đo mức két bằng siêu âm TKWL-1600 (Anhui Tiankang) là giải pháp không tiếp xúc, chi phí thấp cho két, bể chứa nước, nước thải, hóa chất ở áp suất thường. Thiết bị phát xung siêu âm xuống bề mặt chất lỏng và tính mức từ thời gian phản hồi. Siêu âm rất hiệu quả khi điều kiện phù hợp, nhưng nhạy với hơi, bọt, nhiệt độ và vị trí lắp – bài này giúp chọn đúng chỗ dùng và lắp cho chuẩn.
Nguyên lý và bù nhiệt độ
Mục lục
Đầu dò phát chuỗi xung siêu âm, sóng phản xạ từ bề mặt chất lỏng quay về. Khoảng cách = vận tốc âm × thời gian ÷ 2. Vận tốc âm trong không khí khoảng 343 m/s ở 20 °C và thay đổi khoảng 0,17% mỗi °C, nên đầu dò có cảm biến nhiệt độ tích hợp để bù. Nếu không khí trong két có nhiệt độ phân tầng hoặc chứa hơi dung môi, vận tốc âm thay đổi mà cảm biến tại đầu dò không bù được – đây là nguồn sai số lớn nhất của siêu âm.
Thông số theo catalogue hãng
| Dải đo | 5, 10, 15, 20, 30 m |
| Sai số | 0,5–1,0% |
| Đầu ra analog | 4–20 mA, 2 dây hoặc 4 dây |
| Đầu ra relay | 250 VAC/8 A; 30 VDC/5 A |
| Truyền thông | RS-232 / RS-485 |
| Nguồn | 24 VDC / 220 VAC |
| Nhiệt độ môi trường | −20 đến 60 °C |
| Bảo vệ | Bộ hiển thị IP65, đầu dò IP68 |
| Vật liệu đầu dò | PTFE, ABS |
| Kết nối | Mặt bích, ren ngoài |
| Phiên bản | Tiêu chuẩn, phòng nổ, hiển thị tách rời |
Dải đo lớn trong catalogue là trong điều kiện phản xạ tốt (mặt nước phẳng). Với chất lỏng có sóng, bọt hoặc đo chất rắn, dải đo hiệu dụng giảm đáng kể – nên chọn model dải lớn hơn khoảng cách thực tế. Bản 2 dây thường có công suất phát thấp hơn bản 4 dây.
Khi nào dùng, khi nào không
| Phù hợp | Không phù hợp |
|---|---|
| Bể nước, nước thải, bể hở, kênh hở | Bồn có áp suất, chân không |
| Bồn hóa chất ít bay hơi (đầu dò PTFE) | Hơi dung môi đậm đặc, hơi nước ngưng tụ dày |
| Nhiệt độ thường | Môi chất nóng sinh hơi, chênh nhiệt lớn trong két |
| Bề mặt tương đối phẳng | Bọt dày, xoáy mạnh do cánh khuấy |
Với điều kiện khắc nghiệt hơn, cân nhắc radar TKWL-1100 hoặc đo mức điện dung TKWL-1700.

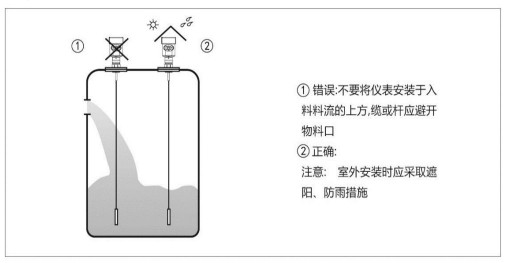

Lắp đặt đúng
- Vùng chết (blanking distance): mức cao nhất phải cách mặt đầu dò lớn hơn vùng chết (thường vài chục cm tùy model).
- Vuông góc với bề mặt chất lỏng; lệch góc làm mất sóng phản hồi.
- Cách thành bồn đủ để chùm sóng không chạm thành, mối hàn, thang.
- Tránh dòng nạp và vùng xoáy cánh khuấy.
- Nozzle: mặt đầu dò nên nhô khỏi đáy nozzle; nozzle dài gây tiếng vọng giả.
- Ngoài trời: che nắng trực tiếp để giảm sai số nhiệt độ; chống ngưng tụ trên mặt đầu dò.
Cài đặt
- Nhập khoảng cách từ mặt đầu dò đến đáy bồn (mức rỗng) và mức đầy.
- Đặt dải 4–20 mA, ngưỡng relay báo cao/thấp kèm độ trễ để tránh relay đóng cắt liên tục.
- Đặt damping phù hợp tốc độ thay đổi mức.
- Kiểm tra với đo thủ công ở vài mức.
Câu hỏi thường gặp
Có đo được mức bùn, chất rắn?
Có thể nhưng dải đo giảm mạnh do bề mặt hấp thụ và tán xạ sóng; cần chọn model dải lớn.
Màn hình tiếng Trung có cài đặt được?
Được theo menu số/ký hiệu và tài liệu hướng dẫn; nên yêu cầu nhà cung cấp hỗ trợ cài đặt ban đầu.
Đọc thêm: Cảm Biến Đo Mức Siêu Âm; EchoPod DL10 Flowline.
