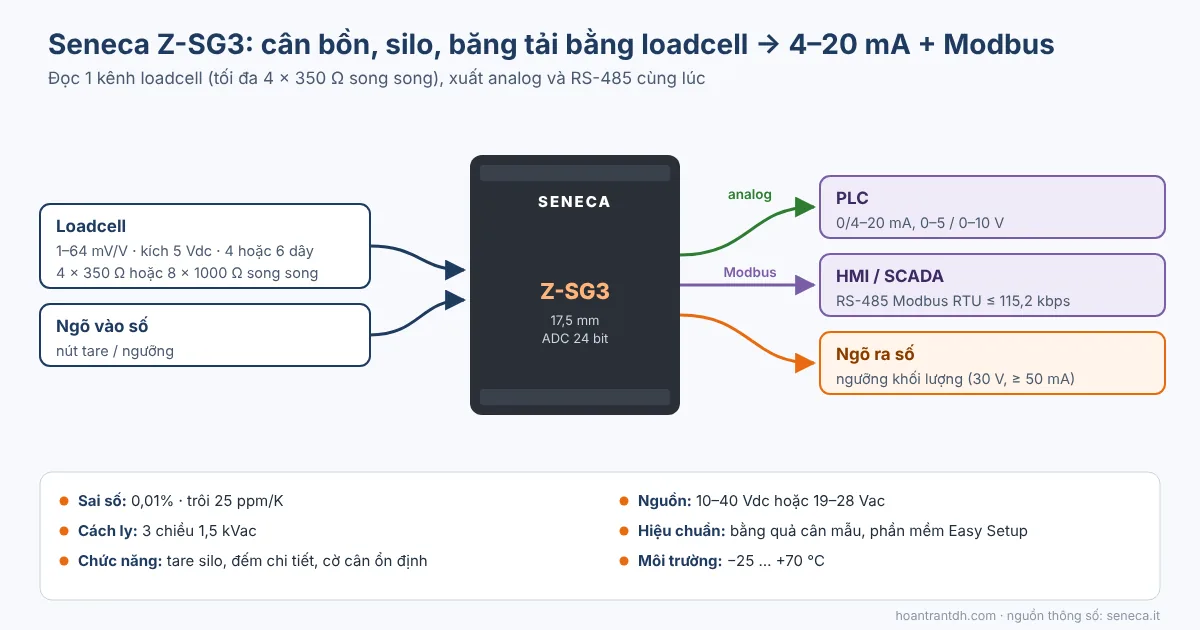

Đo mức bồn, silo bằng cân trọng lượng cho kết quả chính xác bất kể vật liệu là bột, hạt, chất lỏng sủi bọt hay dính – những trường hợp cảm biến mức siêu âm, radar gặp khó. Phần cứng gồm các loadcell dưới chân bồn và một bộ chuyển đổi loadcell đưa tín hiệu về PLC. Seneca Z-SG3 đọc loadcell bằng bộ ADC 24 bit, xuất đồng thời 4–20 mA / 0–10 V và RS-485 Modbus RTU, có ngõ vào tare và ngõ ra ngưỡng – gói gọn trong module 17,5 mm gắn DIN rail.
Tóm tắt nhanh
- 1 kênh loadcell 1–64 mV/V, kích 5 Vdc, 4 hoặc 6 dây; tối đa 4 loadcell 350 Ω hoặc 8 loadcell 1000 Ω mắc song song.
- Ngõ ra analog 0/4–20 mA (≤ 500 Ω) hoặc 0–5 / 0–10 V (≥ 2 kΩ) + RS-485 Modbus RTU đến 115,2 kbps.
- Sai số 0,01%, trôi nhiệt 25 ppm/K; 1 ngõ vào số (tare), 1 ngõ ra số (ngưỡng); cách ly 3 chiều 1,5 kVac.
- Nguồn 10–40 Vdc hoặc 19–28 Vac; −25 … +70 °C; hiệu chuẩn bằng quả cân mẫu qua phần mềm Easy Setup; CE.
Cân bồn, silo, phễu và băng tải
Mục lục
Theo tài liệu ứng dụng của Seneca, dòng bộ chuyển đổi loadcell SG được dùng cho:
- Giám sát mức bồn, silo theo khối lượng: biết bồn rỗng, đầy, khối lượng còn lại; chức năng tare silo trừ trọng lượng bồn rỗng.
- Đo khối lượng nhiều loadcell song song: bồn 3–4 chân, mỗi chân một loadcell, đấu song song qua hộp nối vào một Z-SG3.
- Cân băng tải, cân định lượng, phễu cân: đáp ứng nhanh, cờ báo “cân ổn định” để PLC chốt số.
- Cảnh báo khối lượng / lực: ngõ ra số tác động khi vượt ngưỡng (có trễ chống dao động), hiển thị trên HMI hoặc tích hợp PLC qua Modbus.
Z-SG3 còn có các chức năng xử lý trực tiếp trong module: đếm chi tiết (theo khối lượng đơn vị), tự động reset tare, lưu min/max, bộ lọc chống nhiễu rung, cờ cân ổn định – PLC không phải lập trình lại các thuật toán này.
Dự án cân bồn, silo?
Gửi số chân bồn, tải trọng tối đa và loại PLC/HMI – HOANTRANTDH đề xuất loadcell, hộp nối và Z-SG3 phù hợp.
Đấu dây loadcell và hiệu chuẩn
- 4 dây hay 6 dây: loadcell 6 dây (có dây sense) bù được sụt áp trên cáp dài – nên dùng khi cáp từ hộp nối về tủ dài.
- Song song nhiều loadcell: đấu qua hộp nối (junction box), tổng trở không thấp hơn 87 Ω – tương đương 4 × 350 Ω hoặc 8 × 1000 Ω.
- Hiệu chuẩn bằng quả cân mẫu: đặt khối lượng đã biết lên cân, chốt điểm trong phần mềm Easy Setup – không cần tính toán độ nhạy mV/V thủ công.
- Địa chỉ Modbus và tốc độ: chọn bằng DIP switch, các thông số còn lại cài bằng phần mềm.
Z-SG, Z-SG3 và các phiên bản truyền thông
Seneca hiện có Z-SG (bản tiêu chuẩn) và Z-SG3 (bản nâng cao, nhiều chức năng cân hơn, dải nhiệt độ làm việc rộng hơn); Z-SG2 đã ngừng sản xuất và được thay bằng Z-SG3. Với mạng công nghiệp khác, có các bản ZE-SG3 (Ethernet), ZE-SG3-P / R-SG3-P (Profinet), ZC-SG (CANopen).
Chưa biết chọn Z-SG hay Z-SG3?
Nhắn yêu cầu (chỉ cần 4–20 mA, hay cần tare, đếm chi tiết, Ethernet) – kỹ sư tư vấn mã phù hợp.
Thông số kỹ thuật Seneca Z-SG3
| Thông số | Giá trị |
|---|---|
| Ngõ vào loadcell | 1 kênh, 1–64 mV/V, kích 5 Vdc, 4 hoặc 6 dây |
| Số loadcell song song | tối đa 4 × 350 Ω hoặc 8 × 1000 Ω (tổng trở ≥ 87 Ω) |
| Bộ chuyển đổi A/D | 24 bit, tỷ lệ (ratiometric) |
| Ngõ ra analog | 0/4–20 mA (tải ≤ 500 Ω) hoặc 0–5 / 0–10 V (tải ≥ 2 kΩ) |
| Truyền thông | RS-485 Modbus RTU slave, đến 115,2 kbps |
| Ngõ vào / ra số | 1 DI (tare / ngưỡng) · 1 DO quang 30 V, ≥ 50 mA |
| Sai số · trôi nhiệt | 0,01% · 25 ppm/K; sai số truyền lại analog 0,1% |
| Cách ly | 3 chiều, 1,5 kVac; ESD 4 kV |
| Nguồn | 10–40 Vdc hoặc 19–28 Vac, 2 W |
| Cài đặt | Easy Setup; DIP switch cho địa chỉ và tốc độ Modbus |
| Vỏ | 17,5 mm, DIN rail, IP20 |
| Nhiệt độ làm việc | −25 … +70 °C |
| Tiêu chuẩn | CE (EN 61000-6-2/-4, EN 61010, IEC 61131) |
Các module I/O, gateway Modbus và datalogger Seneca để đưa dữ liệu cân lên SCADA có trong trang thiết bị Seneca chính hãng.
Vì sao mua Seneca Z-SG3 tại HOANTRANTDH
- Hàng chính hãng SENECA – Ý, có CO/CQ; tài liệu kỹ thuật và chứng nhận theo từng mã.
- Kỹ sư tư vấn chọn đúng mã theo cảm biến, PLC và tủ điện đang dùng – không bán thừa tính năng.
- Hỗ trợ cài đặt DIP switch / phần mềm Easy Setup, cấu hình sẵn trước khi giao nếu khách yêu cầu.
- Cung cấp trọn bộ: bộ chuyển đổi, nguồn 24 Vdc, cảm biến, module I/O và phần mềm giám sát.
Câu hỏi thường gặp về bộ chuyển đổi loadcell Seneca
Một Z-SG3 đọc được mấy loadcell?
Z-SG3 có 1 kênh, đọc được tối đa 4 loadcell 350 Ω hoặc 8 loadcell 1000 Ω mắc song song qua hộp nối (tổng trở không dưới 87 Ω).
Z-SG3 có xuất 4–20 mA và Modbus cùng lúc không?
Có. Z-SG3 xuất đồng thời tín hiệu analog 0/4–20 mA hoặc 0–10 V và truyền giá trị qua RS-485 Modbus RTU.
Hiệu chuẩn cân với Z-SG3 thế nào?
Dùng quả cân mẫu: đặt khối lượng đã biết lên cân và chốt điểm hiệu chuẩn trong phần mềm Easy Setup.
Z-SG2 còn bán không?
Z-SG2 đã ngừng sản xuất; Seneca thay bằng Z-SG3. Bản Z-SG tiêu chuẩn vẫn đang được cung cấp.
