Bồn xăng dầu, dầu DO/FO, dung môi hay hóa chất dễ cháy là nơi sai số đo mức đồng nghĩa với mất tiền (hao hụt, thất thoát) và rủi ro an toàn (tràn, cháy nổ). Khác với bể nước, ở đây thiết bị phải có chứng chỉ chống cháy nổ, chịu hơi xăng dầu, và nhiều kho bắt buộc có cảnh báo tràn độc lập theo API 2350. Bài này hướng dẫn chọn cảm biến đo mức bồn xăng dầu, dầu nhiên liệu và hóa chất dễ cháy, model HOANTRANTDH cung cấp và khoảng giá tham khảo.
1. Yêu cầu đặc thù khi đo mức xăng dầu
Mục lục
- Khu vực nguy hiểm: trong bồn và quanh miệng bồn thường là Zone 0/1 → thiết bị phải Ex ia (an toàn nội hàm, đi kèm barrier) hoặc Ex d (vỏ chịu nổ). Xem cách đọc mã Ex tại tiêu chuẩn ATEX/IECEx.
- Hằng số điện môi thấp (xăng ≈ 2, dầu DO ≈ 2,2): radar thường cần độ nhạy cao hoặc dùng radar sóng dẫn; siêu âm bị ảnh hưởng bởi hơi xăng.
- Cần độ chính xác cao cho kiểm kê: sai số 1 mm trên bồn 10 m³ đã là ~10 lít; kiểm kê (inventory) nên dùng radar/servo ±1–3 mm, điều khiển/bảo vệ dùng thủy tĩnh ±0,2 %.
- Cảnh báo tràn độc lập: API 2350 và quy định PCCC yêu cầu công tắc mức cao – rất cao tách biệt khỏi hệ đo liên tục – xem hệ thống cảnh báo mức dầu theo API 2350.
- Bù nhiệt độ: khối lượng riêng xăng dầu đổi 0,07–0,09 %/°C – kiểm kê theo lít tiêu chuẩn (15 °C) cần đo thêm nhiệt độ.
2. So sánh công nghệ đo mức cho xăng dầu, hóa chất dễ cháy
| Công nghệ | Độ chính xác | Ưu điểm | Hạn chế | Phù hợp |
|---|---|---|---|---|
| Radar 80 GHz không tiếp xúc (Ex ia) | ±1–2 mm | Không tiếp xúc, không bảo trì, không ảnh hưởng nhiệt độ/hơi; lắp qua ống đo sẵn có | Giá cao; cần ống đo hoặc lỗ lắp đúng vị trí | Bồn trụ đứng kho xăng dầu, bồn dung môi, kiểm kê |
| Radar sóng dẫn (GWR) | ±2–5 mm | Đo được điện môi thấp, bồn nhỏ, có thể đo cả mức nước đáy bồn (giao diện) | Cáp/thanh tiếp xúc môi chất, khó lắp bồn cao | Bồn ngầm trạm xăng, bồn dầu DO nhà máy, tank xe bồn |
| Thủy tĩnh thả chìm / lắp đáy (Ex ia) | ±0,2–0,5 % FS | Rẻ, lắp đơn giản, không phụ thuộc hình dạng bồn | Phụ thuộc khối lượng riêng (cần bù nhiệt độ/tỷ trọng), tiếp xúc môi chất | Bồn dầu DO máy phát, bồn nhiên liệu lò hơi, điều khiển bơm |
| Servo / phao từ tính | ±1 mm | Chuẩn kiểm kê thương mại, đo được giao diện dầu – nước | Có bộ phận chuyển động, giá cao, bảo trì | Kho xăng dầu đầu mối, tổng kho |
| Điện dung | ±1 % | Bền, không phần chuyển động | Cần hiệu chuẩn theo môi chất, không hợp bồn có nước lẫn | Bồn nhỏ, báo mức điểm |
| Công tắc mức Ex (phao, rung) | Điểm | Độc lập, bắt buộc cho cảnh báo tràn | Chỉ báo điểm | Mức cao – rất cao – thấp theo API 2350 |

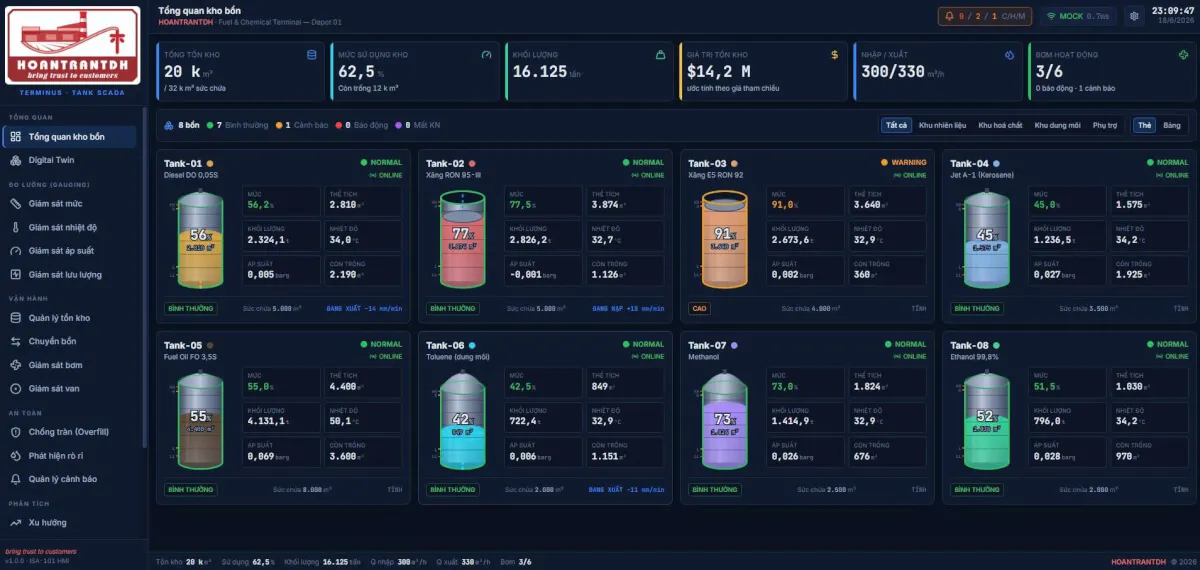

Cấu hình khuyến nghị cho kho dầu nhà máy: radar 80 GHz Ex ia (hoặc thủy tĩnh Ex ia nếu chỉ cần điều khiển) + công tắc mức cao/rất cao Ex riêng + Pt100 bù nhiệt độ + barrier an toàn nội hàm + gom dữ liệu về SCADA kho – xem hệ thống SCADA giám sát kho.
3. Model tiêu biểu HOANTRANTDH cung cấp
| Model | Công nghệ | Chứng chỉ | Điểm mạnh |
|---|---|---|---|
| Endress+Hauser Micropilot FMR60B / FMR62B | Radar 80 GHz | ATEX/IECEx Ex ia, SIL 2/3 | Chuẩn kho xăng dầu, Heartbeat chẩn đoán – xem Micropilot FMR60B |
| Endress+Hauser Levelflex FMP51 / FMP54 | Radar sóng dẫn | Ex ia / Ex d | Đo mức + giao diện dầu–nước, bồn ngầm – xem Levelflex FMP51 |
| Dinel HLM-25N-Ex, Georgin FKG-Ex | Thủy tĩnh | Ex ia | Giải pháp tiết kiệm cho bồn DO, FO, điều khiển bơm cấp nhiên liệu |
| Mose MSL-R 80 GHz (bản Ex) | Radar | Ex d | Ngân sách vừa, có hiển thị tại chỗ, Modbus RTU |
| GM International D1014D, D5011S | Barrier / cách ly an toàn nội hàm | SIL 3 | Cấp nguồn và cách ly tín hiệu 4-20 mA cho thiết bị Ex ia |
| Flowline Switch-Tek, công tắc phao Ex | Công tắc mức | Ex | Cảnh báo tràn độc lập – xem công tắc báo mức |
4. Giá cảm biến đo mức bồn xăng dầu bao nhiêu?
| Nhóm | Khoảng giá tham khảo 2026 (chưa VAT) |
|---|---|
| Công tắc mức Ex (phao/rung) cho cảnh báo tràn | 4 – 15 triệu đồng |
| Thủy tĩnh Ex ia + barrier | 8 – 20 triệu đồng |
| Radar 80 GHz Ex d hãng châu Á | 20 – 45 triệu đồng |
| Radar 80 GHz / GWR Ex ia châu Âu (E+H, Siemens, Vega) | 40 – 110 triệu đồng |
| Servo/radar kiểm kê thương mại có chứng nhận đo lường | 120 – 300 triệu đồng |
Gửi HOANTRANTDH: loại môi chất, kích thước bồn (đứng/nằm, ngầm/nổi), vị trí lỗ lắp hoặc ống đo, phân vùng Ex, mục đích (kiểm kê hay điều khiển), tín hiệu cần và có yêu cầu SCADA/quan trắc hay không – nhận báo giá kèm sơ đồ trong 24 giờ.
5. Lỗi thường gặp khi lắp thiết bị đo mức xăng dầu
- Dùng thiết bị không Ex hoặc Ex sai vùng → không được nghiệm thu PCCC. Xác định Zone trước khi chọn thiết bị.
- Thiếu barrier cho Ex ia → mất hiệu lực chứng chỉ. Mỗi vòng 4-20 mA Ex ia cần một barrier/cách ly an toàn nội hàm.
- Radar nhìn vào ống nạp hoặc cánh khuấy → phản xạ giả. Dùng ống đo (stilling well) hoặc dời vị trí lắp.
- Không bù nhiệt độ khi kiểm kê → chênh 1–2 % thể tích giữa ngày và đêm.
- Gộp cảnh báo tràn vào cùng cảm biến đo liên tục → vi phạm nguyên tắc độc lập; phải có công tắc mức riêng.
- Nối đất, chống sét cho bồn ngoài trời chưa đúng → hỏng thiết bị mùa mưa; thêm bảo vệ xung cho tín hiệu.
6. Vì sao chọn HOANTRANTDH?
- Cung cấp trọn bộ thiết bị Ex (cảm biến, công tắc, barrier) kèm chứng chỉ ATEX/IECEx, hồ sơ phục vụ nghiệm thu PCCC.
- Kinh nghiệm giải pháp giám sát kho dầu, trạm bơm, cảnh báo mức theo API 2350 tại khu công nghiệp Hải Phòng và miền Bắc.
- Tích hợp SCADA kho, truyền dữ liệu tồn kho, cảnh báo qua SMS/Zalo; bảo hành 12 tháng, hỗ trợ lắp đặt – cân chỉnh.
Câu hỏi thường gặp
Bồn dầu DO cho máy phát điện dùng cảm biến gì là hợp lý nhất?
Thủy tĩnh Ex ia lắp đáy hoặc thả chìm kèm barrier, thêm công tắc phao báo thấp/cao; chi phí thấp, đủ chính xác để điều khiển bơm cấp và báo tồn kho.
Có đo được lượng nước lẫn dưới đáy bồn xăng dầu không?
Có, bằng radar sóng dẫn đo giao diện (Levelflex FMP54) hoặc servo; radar không tiếp xúc và thủy tĩnh không đo được giao diện.
Thiết bị Ex d và Ex ia nên chọn loại nào?
Ex ia an toàn hơn, cho phép bảo trì khi đang cấp nguồn nhưng cần barrier; Ex d không cần barrier nhưng phải ngắt điện khi mở vỏ và cáp phải đi ống kín. Kho xăng dầu thường ưu tiên Ex ia cho đo mức.
Dữ liệu tồn kho có đưa lên SCADA/phần mềm quản lý được không?
Có – qua 4-20 mA/HART hoặc Modbus, gom bằng remote I/O Seneca và gateway, hiển thị theo lít thực – lít tiêu chuẩn 15 °C và cảnh báo tự động.
