Kết Nối Thiết Bị Đo Mức Với Bộ Chuyển Đổi Nhiệt Độ Seneca Italia – Sơ Đồ Đấu Dây Chuẩn Công Nghiệp



Kết nối thiết bị đo mức Seneca Italia với bộ chuyển đổi nhiệt độ là yêu cầu kỹ thuật phổ biến trong các hệ thống tự động hóa công nghiệp hiện đại. Seneca – thương hiệu Italy với hơn 40 năm kinh nghiệm – cung cấp các bộ chuyển đổi tín hiệu đa năng có khả năng tích hợp đồng thời tín hiệu đo mức (4-20mA, HART, RS485) và tín hiệu nhiệt độ (Thermocouple, RTD) trên cùng một nền tảng truyền thông. Bài viết này hướng dẫn chi tiết sơ đồ đấu dây, cấu hình thông số và các lưu ý kỹ thuật quan trọng.

📋 Mục Lục

• Tổng quan về Seneca Italia và dòng thiết bị tích hợp
• Các giao thức kết nối phổ biến
• Thiết bị đo mức tương thích với Seneca
• Bộ chuyển đổi nhiệt độ Seneca – dòng sản phẩm phù hợp
• Hướng dẫn đấu dây chi tiết (HowTo Schema)
• Cấu hình thông số trên phần mềm Seneca
• Lỗi thường gặp và cách khắc phục
• Ứng dụng thực tế trong nhà máy Việt Nam
• Câu hỏi thường gặp (FAQ)



1. Tổng Quan Về Seneca Italia Và Dòng Thiết Bị Tích Hợp

Seneca S.r.l. được thành lập năm 1982 tại Bologna, Italy, chuyên sản xuất thiết bị điện tử công nghiệp, bộ chuyển đổi tín hiệu, module I/O và hệ thống SCADA/IoT. Thương hiệu Seneca được biết đến với dòng sản phẩm Z-series (module I/O Modbus) và T-series (bộ chuyển đổi nhiệt độ) – tích hợp hoàn hảo trong các hệ thống đo lường đa điểm.



Thông tin	Chi tiết
Tên thương hiệu	Seneca S.r.l. – Made in Italy
Thành lập	1982 – Bologna, Italy
Dòng sản phẩm chính	Z-series I/O | T-series Converter | R-series Relay
Giao thức hỗ trợ	Modbus RTU/TCP | HART | CANopen | EtherNet/IP | BACnet
Ứng dụng	Công nghiệp, tòa nhà, năng lượng tái tạo, xử lý nước
Tiêu chuẩn	CE | UL | cUL | ATEX Zone 2 | SIL 2
Phân phối VN	Hoantrantdh.com – Hải Phòng



Điểm mạnh nổi bật của Seneca so với các thương hiệu cạnh tranh là khả năng tích hợp đa giao thức trên cùng một thiết bị – cho phép kết nối song song cả tín hiệu đo mức (từ cảm biến mức radar, siêu âm, áp suất) và tín hiệu nhiệt độ (RTD, thermocouple) mà không cần thêm bộ chuyển đổi trung gian.



2. Các Giao Thức Kết Nối Phổ Biến Trong Hệ Thống Seneca

Để kết nối thiết bị đo mức với bộ chuyển đổi nhiệt độ Seneca Italia, cần hiểu rõ các giao thức truyền thông được hỗ trợ:



Giao thức	Đặc điểm	Ứng dụng phù hợp
4-20mA Analog	Đơn giản, chống nhiễu tốt, khoảng cách ≤300m	Đo mức, nhiệt độ điểm đơn
RS485 Modbus RTU	Đa thiết bị (≤32 node), 1200m, chi phí thấp	Hệ thống nhiều cảm biến
HART Protocol	Kết hợp analog 4-20mA + digital, 2 dây	Thiết bị đo mức thông minh
Modbus TCP/IP	Qua Ethernet, tốc độ cao, dễ tích hợp SCADA	Nhà máy hiện đại, IoT
CANopen	Thời gian thực, độ trễ thấp	Hệ thống safety-critical
EtherNet/IP	Tương thích Allen Bradley, Rockwell	PLC Mỹ/châu Âu



✅ Kỹ thuật: Với hầu hết nhà máy Việt Nam, RS485 Modbus RTU kết hợp 4-20mA là lựa chọn tối ưu về chi phí và độ tin cậy.



3. Thiết Bị Đo Mức Tương Thích Với Bộ Chuyển Đổi Seneca

Bộ chuyển đổi nhiệt độ Seneca có thể nhận tín hiệu từ các loại thiết bị đo mức phổ biến sau:



3.1 Cảm Biến Mức Siêu Âm (Ultrasonic Level Sensor)

• Đầu ra: 4-20mA / RS485 Modbus
• Kết nối Seneca: Vào đầu AI (Analog Input) hoặc RS485 port
• Ví dụ tương thích: Dinel UCL-511, Senix TSPC-30S, Pepperl+Fuchs UB500

✅ Kỹ thuật: Cảm biến siêu âm Dinel (Czech) tương thích hoàn toàn với module Seneca Z-PC-Link qua RS485 Modbus RTU.



3.2 Cảm Biến Mức Radar (Radar Level Transmitter)

• Đầu ra: 4-20mA HART / RS485 / PROFIBUS
• Kết nối Seneca: Vào HART input hoặc AI 4-20mA, cấu hình qua Z-PC-Link
• Ứng dụng: Bồn hóa chất, bể dầu, silo xi măng, kho chứa hạt



3.3 Cảm Biến Mức Áp Suất (Hydrostatic Pressure)

• Đầu ra: 4-20mA 2-dây hoặc 3-dây
• Kết nối Seneca: Trực tiếp vào đầu vào AI của Z-series module
• Ưu điểm: Đơn giản, chi phí thấp, phù hợp bồn nước, bể hóa chất



3.4 Phao Từ – Float Level Switch

• Đầu ra: Tín hiệu ON/OFF (DI – Digital Input)
• Kết nối Seneca: Vào đầu vào DI của Z-IO module
• Ứng dụng: Báo mức cao/thấp, bảo vệ bơm



4. Bộ Chuyển Đổi Nhiệt Độ Seneca – Dòng Sản Phẩm Phù Hợp

Các model Seneca Italia phù hợp nhất để kết nối đồng thời với kết nối thiết bị đo mức Seneca Italia :



Model Seneca	Tính năng chính	Phù hợp kết nối
Z-4AI	4 kênh AI: 4-20mA / 0-10V / Thermocouple / RTD	Đo mức 4-20mA + nhiệt độ RTD/TC
Z-8AI	8 kênh AI đa năng, Modbus RTU/TCP	Hệ thống nhiều điểm đo
Z-TEMP2	2 kênh nhiệt độ RTD/TC + 2 kênh AI 4-20mA	Kết hợp mức + nhiệt độ nhỏ gọn
Z-PC-Link+	Gateway RS485-to-Ethernet, bridge Modbus	Kết nối cảm biến RS485 lên SCADA/IoT
T161	Bộ chuyển đổi nhiệt độ DIN rail, RTD/TC → 4-20mA	Chuyển tín hiệu nhiệt độ ra tương tự
T201	Universal input: TC/RTD/mV/mA → Modbus + 4-20mA	Tích hợp mọi loại cảm biến nhiệt độ
Z-D-IO	8DI + 8DO, kết hợp với AI module	Điều khiển bơm theo mức + nhiệt độ



Khuyến nghị: Model Z-4AI hoặc Z-TEMP2 là lựa chọn tối ưu nhất cho ứng dụng kết nối đồng thời đo mức (4-20mA) và đo nhiệt độ (RTD PT100 hoặc Thermocouple K/J) trong cùng một tủ điều khiển.

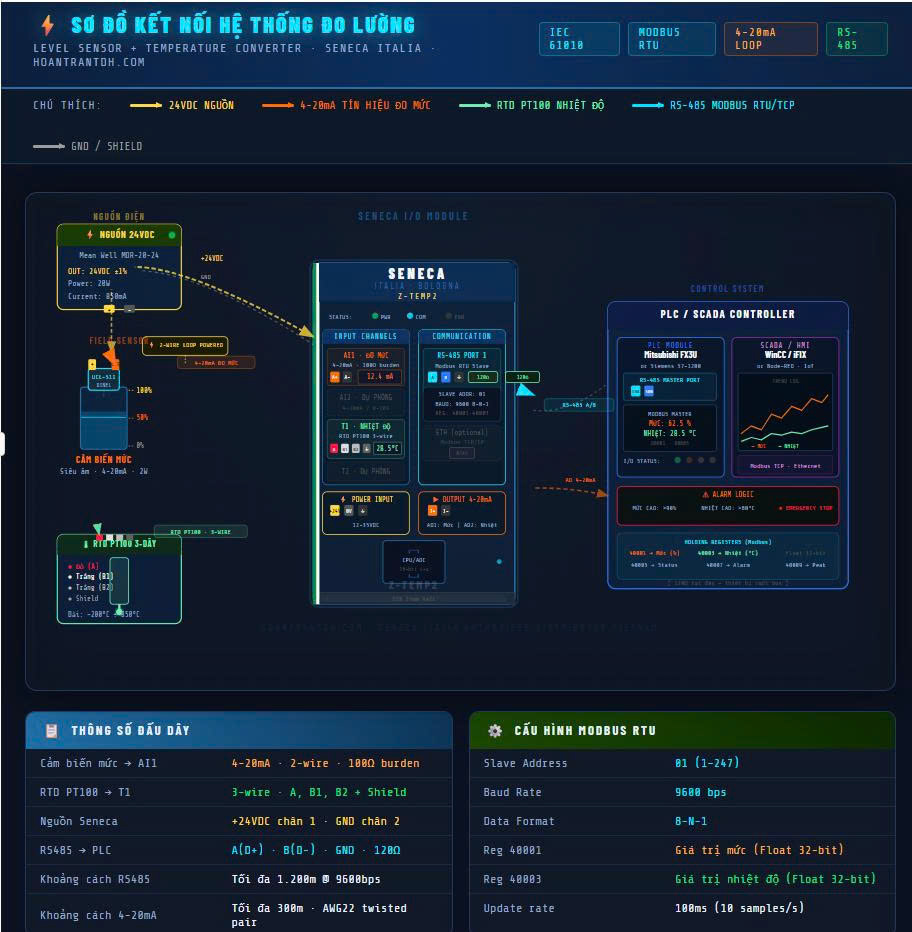

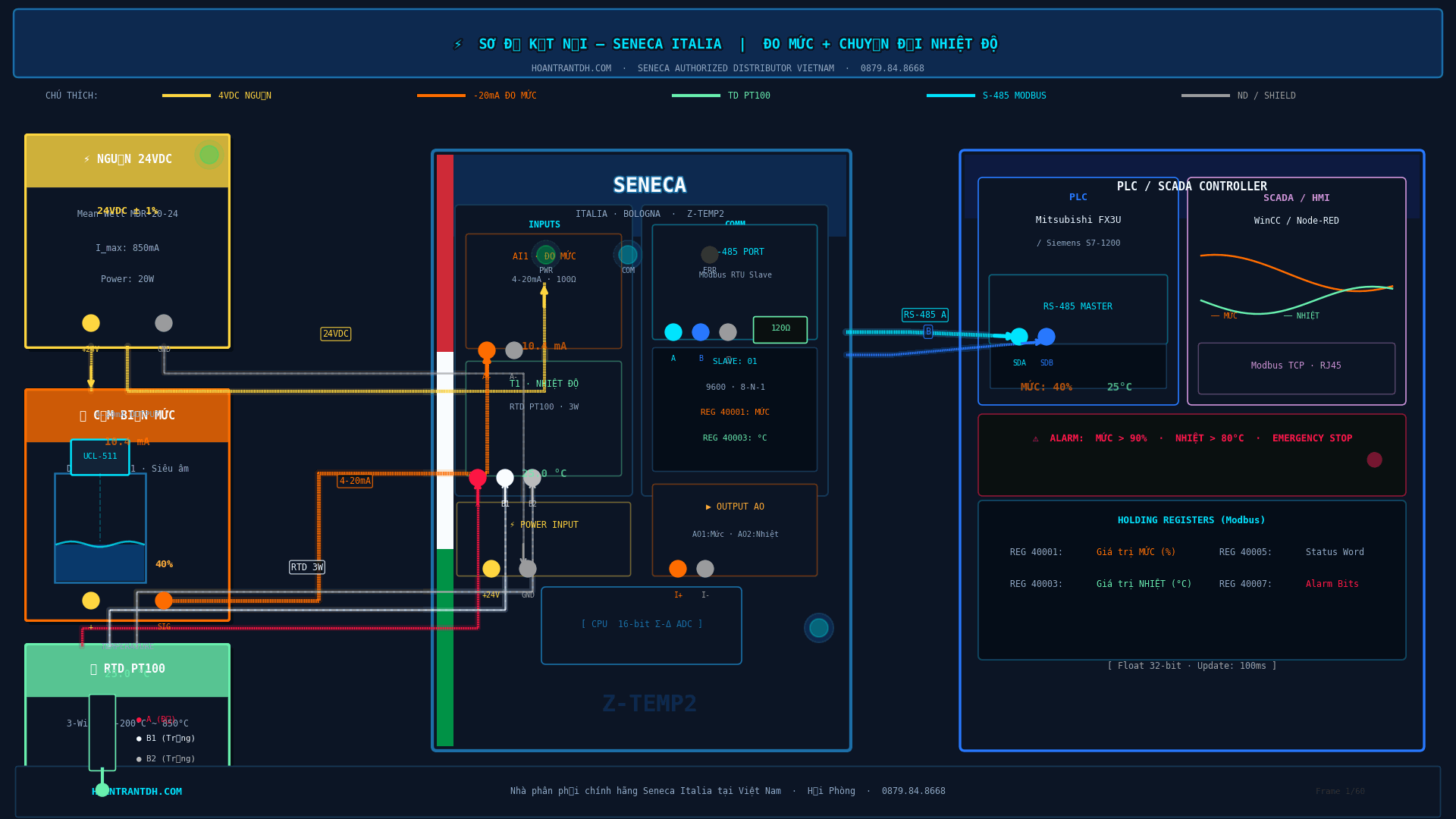

5. Hướng Dẫn Kết Nối Thiết Bị Đo Mức Seneca Italia Chi Tiết



Thiết bị trong ví dụ thực tế:

• Cảm biến mức siêu âm: Dinel UCL-511 (đầu ra 4-20mA, nguồn 24VDC)
• Bộ chuyển đổi nhiệt độ: Seneca Z-TEMP2 (2 kênh RTD + 2 kênh AI)
• Cảm biến nhiệt độ: RTD PT100 3-dây
• Nguồn cấp: 24VDC ± 10%, dòng tối thiểu 500mA
• Tải: PLC Mitsubishi FX3U hoặc SCADA qua Modbus RTU RS485



Bước 1: Chuẩn Bị Dây Đấu Và Vật Tư

1. Dây tín hiệu analog: Cáp đôi xoắn có màn chắn (shielded twisted pair) AWG 20-24, trở kháng ≤ 20Ω/km
2. Dây RS485: Cáp 2 lõi xoắn có màn chắn (Belden 9842 hoặc tương đương), điện trở đầu cuối 120Ω
3. Nguồn 24VDC: Bộ nguồn Mean Well MDR-20-24 hoặc tương đương, công suất ≥ 20W
4. Thiết bị bảo vệ: Cầu chì 500mA, terminal block, ray DIN 35mm



Bước 2: Đấu Dây Nguồn 24VDC Cho Seneca Z-TEMP2

5. Nối dây (+) nguồn 24VDC vào chân PWR+ của Seneca Z-TEMP2 (chân 1)
6. Nối dây (-) GND vào chân PWR- (chân 2)
7. Nối màn chắn dây về GND của tủ điện (1 điểm duy nhất để tránh vòng lặp đất)

✅ Kỹ thuật: Luôn nối màn chắn (shield) về GND tại 1 đầu duy nhất (thường tại tủ điều khiển) để tránh ground loop gây nhiễu tín hiệu.



Bước 3: Đấu Dây Cảm Biến Mức 4-20mA (Dinel UCL-511) Vào Seneca Z-TEMP2

Cảm biến mức Dinel UCL-511 sử dụng kết nối 2 dây (2-wire loop powered):



Chân Dinel UCL-511	Kết nối đến	Mô tả
Dây (+) nâu/đỏ	24VDC (+) qua cầu chì 500mA	Nguồn cấp cho vòng lặp 4-20mA
Dây (-) xanh/đen	Chân AI1+ của Z-TEMP2	Tín hiệu 4-20mA vào module
Chân AI1- (AGND)	GND (chân 2 Z-TEMP2)	Tham chiếu GND cho tín hiệu AI
Shield (màn chắn)	GND tủ điện (1 điểm)	Chống nhiễu điện từ EMI/RFI



✅ Kỹ thuật: Kết nối 2 dây 4-20mA: điện trở tải (burden resistance) của đầu vào Z-TEMP2 là 100Ω. Đảm bảo điện áp nguồn ≥ 12V để cảm biến hoạt động ổn định ở 20mA.



Bước 4: Đấu Dây Cảm Biến Nhiệt Độ RTD PT100 3-Dây Vào Seneca Z-TEMP2

RTD PT100 3-dây giúp bù sai số điện trở dây dẫn, tăng độ chính xác:



Dây RTD PT100	Chân Z-TEMP2	Chức năng
Dây đỏ (A) – 1 sợi	Chân RTD-A (chân 5)	Excitation current (+)
Dây trắng (B) – 2 sợi đầu 1	Chân RTD-B (chân 6)	Sense (+)
Dây trắng (B) – 2 sợi đầu 2	Chân RTD-C (chân 7)	Excitation return / Sense (-)
Shield màn chắn	GND tủ điện	Chống nhiễu



✅ Kỹ thuật: Quan trọng: 2 dây màu giống nhau (B) của RTD 3-dây phải nối vào 2 chân khác nhau (B và C). Nếu đấu nhầm vào cùng một chân, sai số đo nhiệt độ sẽ lên đến ±5°C.



Bước 5: Đấu Dây RS485 Modbus RTU Seneca Z-TEMP2 Đến PLC/SCADA

Kết nối Z-TEMP2 với PLC Mitsubishi FX3U hoặc máy tính SCADA qua RS485:



Chân Z-TEMP2	Kết nối đến PLC/SCADA	Ghi chú
RS485 A (chân 8)	RS485 A (D+) của PLC	Dây xoắn – tín hiệu dương
RS485 B (chân 9)	RS485 B (D-) của PLC	Dây xoắn – tín hiệu âm
GND RS485 (chân 10)	GND RS485 của PLC	Tham chiếu chung
Điện trở 120Ω	Nối vào đầu cuối A–B	Chỉ nối tại thiết bị đầu và cuối bus



✅ Kỹ thuật: Trở kháng đầu cuối 120Ω: chỉ lắp tại 2 thiết bị ở 2 đầu xa nhất của đường bus RS485. Không lắp ở giữa – sẽ làm suy giảm tín hiệu.



6. Cấu Hình Thông Số Trên Phần Mềm Seneca Z-Net

Sau khi đấu dây hoàn chỉnh, cần cấu hình thông số cho Seneca Z-TEMP2 qua phần mềm Z-Net (miễn phí trên website seneca.it):



6.1 Cài Đặt Kênh Đầu Vào AI (Đo Mức)

• Channel AI1 Type: 4-20mA
• Range Low: 0 (tương ứng 4mA = mức 0%)
• Range High: 100 (tương ứng 20mA = mức 100%)
• Engineering Unit: % hoặc mm hoặc m tùy yêu cầu
• Filter: 10ms (lọc nhiễu tần số cao)



6.2 Cài Đặt Kênh Đầu Vào Nhiệt Độ (RTD/TC)

• Channel T1 Type: PT100 (3-wire)
• Range: -200°C đến +850°C (hoặc giới hạn theo yêu cầu)
• Fault Detection: Enable – cảnh báo khi đứt dây cảm biến
• Cold Junction Compensation: Internal (chỉ áp dụng cho Thermocouple)



6.3 Cài Đặt Modbus RTU

• Slave Address: 1 đến 247 (mỗi thiết bị một địa chỉ duy nhất)
• Baud Rate: 9600 hoặc 19200 bps (khuyến nghị 9600 cho khoảng cách xa)
• Data Format: 8-N-1 (8 bit data, No parity, 1 stop bit)
• Holding Register AI1: 40001 (dữ liệu đo mức, float 32-bit)
• Holding Register T1: 40003 (dữ liệu nhiệt độ, float 32-bit)



7. Lỗi Thường Gặp Và Cách Khắc Phục



Lỗi thường gặp	Nguyên nhân & Cách khắc phục
Tín hiệu 4-20mA = 0 hoặc 3.8mA	Kiểm tra nguồn 24VDC – thiếu điện áp. Đo điện áp thực tế tại đầu vào cảm biến, đảm bảo ≥ 12V
Nhiệt độ đo sai lệch ±5°C	Đấu nhầm 2 dây B của RTD 3-dây vào cùng 1 chân. Kiểm tra lại sơ đồ đấu dây theo mục 5.4
Modbus không phản hồi (timeout)	Sai địa chỉ Slave, sai baud rate, thiếu trở kháng 120Ω hoặc đấu nhầm A/B RS485
Giá trị nhảy loạn – nhiễu tín hiệu	Thiếu nối đất màn chắn hoặc nối nhiều điểm. Chỉ nối shield tại 1 điểm (tủ điều khiển)
LED báo lỗi đỏ trên Z-TEMP2	Đứt dây cảm biến RTD/TC. Kiểm tra thông mạch dây cảm biến bằng đồng hồ VOM
Đọc giá trị 32767 hoặc -32768	Tràn dải đo – kiểm tra lại cấu hình Range Low/High trong Z-Net





8. Ứng Dụng Thực Tế Tại Các Nhà Máy Việt Nam

Trong thực tế, kết nối thiết bị đo mức Seneca Italia được ứng dụng rộng rãi tại các nhà máy Việt Nam.

🏭 Nhà Máy Xử Lý Nước Thải

Ứng dụng: Giám sát mức bùn trong bể lắng (cảm biến siêu âm Dinel UCL-511, 4-20mA) kết hợp đo nhiệt độ nước thải (RTD PT100) qua Seneca Z-4AI → Modbus RS485 → SCADA WinCC. Cảnh báo tự động khi mức bùn > 80% hoặc nhiệt độ > 45°C.



🧪 Nhà Máy Hóa Chất Hải Phòng

Ứng dụng: Đo mức axit trong bồn chứa (cảm biến radar 4-20mA HART, vật liệu PTFE) + đo nhiệt độ phản ứng (Thermocouple K) qua Seneca Z-TEMP2. Tích hợp với PLC Siemens S7-1200 qua Modbus TCP/IP. Cảnh báo đa cấp: vàng (85%) và đỏ (95%).



🍺 Nhà Máy Bia – Thực Phẩm

Ứng dụng: Giám sát đồng thời mức bia trong 8 tank lên men (8 cảm biến áp suất 4-20mA) và nhiệt độ lên men (8 RTD PT100) qua Seneca Z-8AI → Ethernet Modbus TCP → hệ thống quản lý sản xuất (MES). Tiết kiệm 60% chi phí so với dùng 16 thiết bị riêng lẻ.



⚡ Trạm Biến Áp – Điện Lực

Ứng dụng: Đo mức dầu trong máy biến áp (phao từ ON/OFF → DI) kết hợp nhiệt độ cuộn dây (PT100 lắp sẵn) qua Seneca Z-D-IO + Z-TEMP2 → BACnet/IP → hệ thống SCADA điện lực. Tuân thủ tiêu chuẩn IEC 61850.



9. Câu Hỏi Thường Gặp – FAQ (Schema Markup)



❓ Seneca Z-TEMP2 có thể đọc cả cảm biến mức và nhiệt độ cùng lúc không?

Có. Seneca Z-TEMP2 có 2 kênh đầu vào nhiệt độ (RTD/Thermocouple) và 2 kênh AI đa năng (4-20mA/0-10V/Potentiometer). Tất cả 4 kênh hoạt động độc lập, đồng thời, và dữ liệu được cập nhật qua Modbus RTU/TCP mỗi 100ms.



❓ Khoảng cách tối đa từ cảm biến đến Seneca là bao nhiêu mét?

Với tín hiệu 4-20mA: tối đa 300-500m tùy tiết diện dây và điện trở tải. Với RS485 Modbus RTU: tối đa 1.200m ở tốc độ 9600bps. Để tăng khoảng cách, dùng bộ lặp (repeater) RS485 hoặc chuyển sang Modbus TCP qua cáp mạng.



❓ Có thể kết nối Seneca với PLC Mitsubishi, Siemens, Delta cùng lúc không?

Seneca hỗ trợ Modbus RTU (RS485) và Modbus TCP (Ethernet) đồng thời. PLC Mitsubishi FX3U (RS485), Siemens S7-1200 (Ethernet), Delta DVP (RS485) đều kết nối được với Seneca mà không cần bộ chuyển đổi thêm.



❓ Phần mềm cấu hình Seneca có miễn phí không?

Có. Phần mềm Z-Net của Seneca hoàn toàn miễn phí, tải trực tiếp từ website seneca.it. Phần mềm hỗ trợ cấu hình tất cả module Z-series và T-series qua cổng RS485 hoặc Ethernet.



❓ Hoantrantdh có hỗ trợ lắp đặt và commissioning không?

Có. Đội ngũ kỹ sư của Hoantrantdh hỗ trợ tư vấn thiết kế hệ thống, lắp đặt, cấu hình thông số và commissioning tại hiện trường. Liên hệ hotline 0879.84.8668 để được hỗ trợ miễn phí.



Kết Luận

Kết nối thiết bị đo mức với bộ chuyển đổi nhiệt độ Seneca Italia không quá phức tạp nếu nắm vững sơ đồ đấu dây, chọn đúng giao thức và cấu hình thông số chính xác. Seneca Z-TEMP2 và Z-4AI là những module tích hợp mạnh mẽ, giúp giảm đáng kể số lượng thiết bị trong tủ điều khiển và đơn giản hóa việc tích hợp với PLC/SCADA. Hoantrantdh – nhà phân phối chính hãng Seneca tại Việt Nam – sẵn sàng hỗ trợ kỹ thuật và cung cấp giải pháp trọn gói.Như vậy, việc kết nối thiết bị đo mức Seneca Italia với bộ chuyển đổi nhiệt độ đã được thực hiện hoàn chỉnh.
