Giải pháp tích hợp tự động hóa cho nhà máy nhỏ đang hoạt động là bài toán “cải tạo khi máy vẫn chạy” (brownfield): thiết bị nhiều đời, nhiều hãng, bản vẽ không còn khớp hiện trạng, và không thể dừng sản xuất vài tuần để làm lại từ đầu. Cách tiếp cận hiệu quả là thêm lớp đo và kết nối lên trên máy hiện có, giữ nguyên phần điều khiển đang chạy ổn, và chỉ thay thế những gì thực sự là điểm yếu.
1. Khảo sát hiện trạng – bước không được bỏ
Mục lục
- Danh sách máy, PLC/bộ điều khiển (hãng, đời, còn phần mềm và chương trình gốc không).
- Tín hiệu sẵn có: đầu ra analog, cổng truyền thông (RS-485, Ethernet), tiếp điểm trạng thái.
- Sơ đồ tủ điện thực tế, nguồn dự phòng, chỗ trống trong tủ.
- Điểm đau: máy hay dừng, công đoạn phụ thuộc người, chỗ thường xảy ra lỗi chất lượng.
2. Ba mức tích hợp
| Mức | Cách làm | Ảnh hưởng sản xuất |
|---|---|---|
| Giám sát không xâm lấn | Thêm cảm biến, đồng hồ điện, lấy tín hiệu trạng thái qua relay trung gian; đọc dữ liệu chỉ-đọc từ PLC | Gần như không; lắp trong giờ nghỉ ngắn |

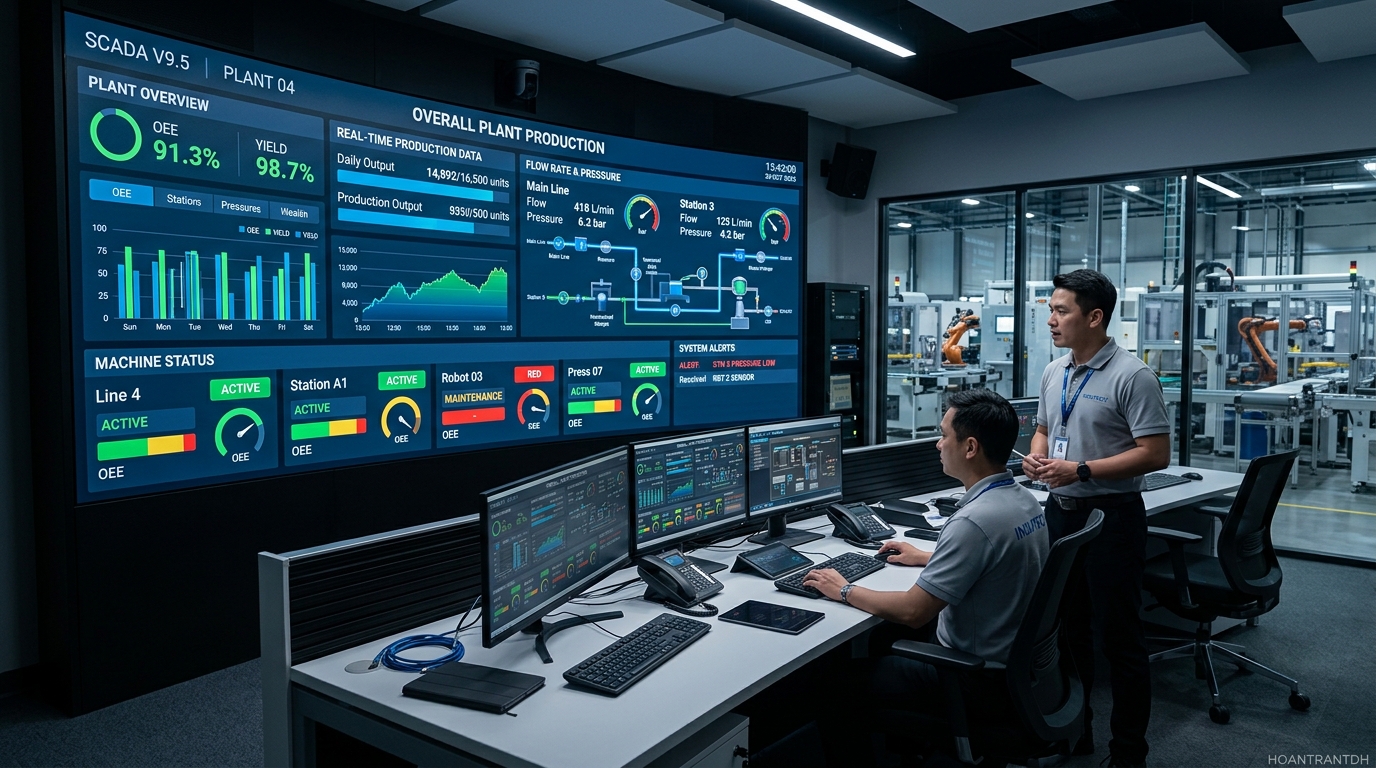

| Kết nối và cảnh báo | Gateway gom dữ liệu về màn hình/SCADA, cảnh báo qua tin nhắn | Thấp; không sửa logic điều khiển |
| Thay đổi điều khiển | Thay PLC/relay cũ, thêm biến tần, vòng điều khiển kín | Cần kế hoạch dừng máy, chạy thử, phương án quay lui |
Nên đi từ mức 1 lên mức 3: dữ liệu ở mức 1 cho biết chỗ nào đáng đầu tư mức 3.
3. Kỹ thuật kết nối thiết bị nhiều đời
- Tín hiệu analog cũ: dùng bộ chuyển đổi 4–20 mA/RTD/TC sang Modbus; bộ cách ly khi có vòng đất giữa hai hệ thống.
- Tách tín hiệu: một tín hiệu 4–20 mA cần đưa cho cả bộ điều khiển cũ và hệ giám sát mới → dùng bộ chia/cách ly 1 vào 2 ra, không nối song song trực tiếp.
- PLC cũ: đọc qua cổng lập trình hoặc module truyền thông bằng gateway; chỉ đọc, không ghi để tránh ảnh hưởng chương trình.
- Không có tín hiệu: dùng cảm biến dòng (CT) để biết máy chạy/dừng, cảm biến rung không dây cho bơm, quạt – xem cảm biến rung không dây.
4. Các bài toán nhỏ, hiệu quả nhanh
- Cảnh báo mức bồn dầu, hóa chất chống tràn/cạn – hệ thống cảnh báo mức dầu.
- Giám sát nhiệt độ kho lạnh có ghi dữ liệu – giám sát nhiệt độ kho lạnh.
- Giám sát độ ẩm khu sản xuất nhạy ẩm – cảm biến độ ẩm cho nhà máy PCB.
- Đo điện năng theo khu vực – hệ thống quản lý năng lượng.
5. Quản lý rủi ro khi cải tạo
- Sao lưu chương trình PLC, thông số biến tần, HMI trước khi động vào.
- Cập nhật bản vẽ tủ điện theo hiện trạng sau mỗi thay đổi.
- Thi công vào ca nghỉ hoặc ngày bảo trì; có phương án quay lui.
- Chạy song song hệ mới – cũ một thời gian, so sánh số liệu trước khi chuyển hẳn.
- Đào tạo người vận hành và bảo trì; bàn giao tài liệu, danh sách tag, mật khẩu thiết bị.
Dự toán và cách tính hoàn vốn xem chi phí tự động hóa nhà máy; ví dụ ngành cụ thể: tự động hóa nhà máy thực phẩm, SCADA nhà máy nước.
Câu hỏi thường gặp
Không còn chương trình gốc của PLC thì sao?
Có thể upload từ PLC nếu không bị khóa, nhưng thường mất chú thích. Khi đó nên giám sát bằng tín hiệu độc lập thay vì sửa chương trình.
Có nên thay hết sang một hãng?
Chỉ khi thiết bị cũ hết phụ tùng hoặc là điểm yếu thực sự; đồng bộ dần theo kế hoạch thay thế.
