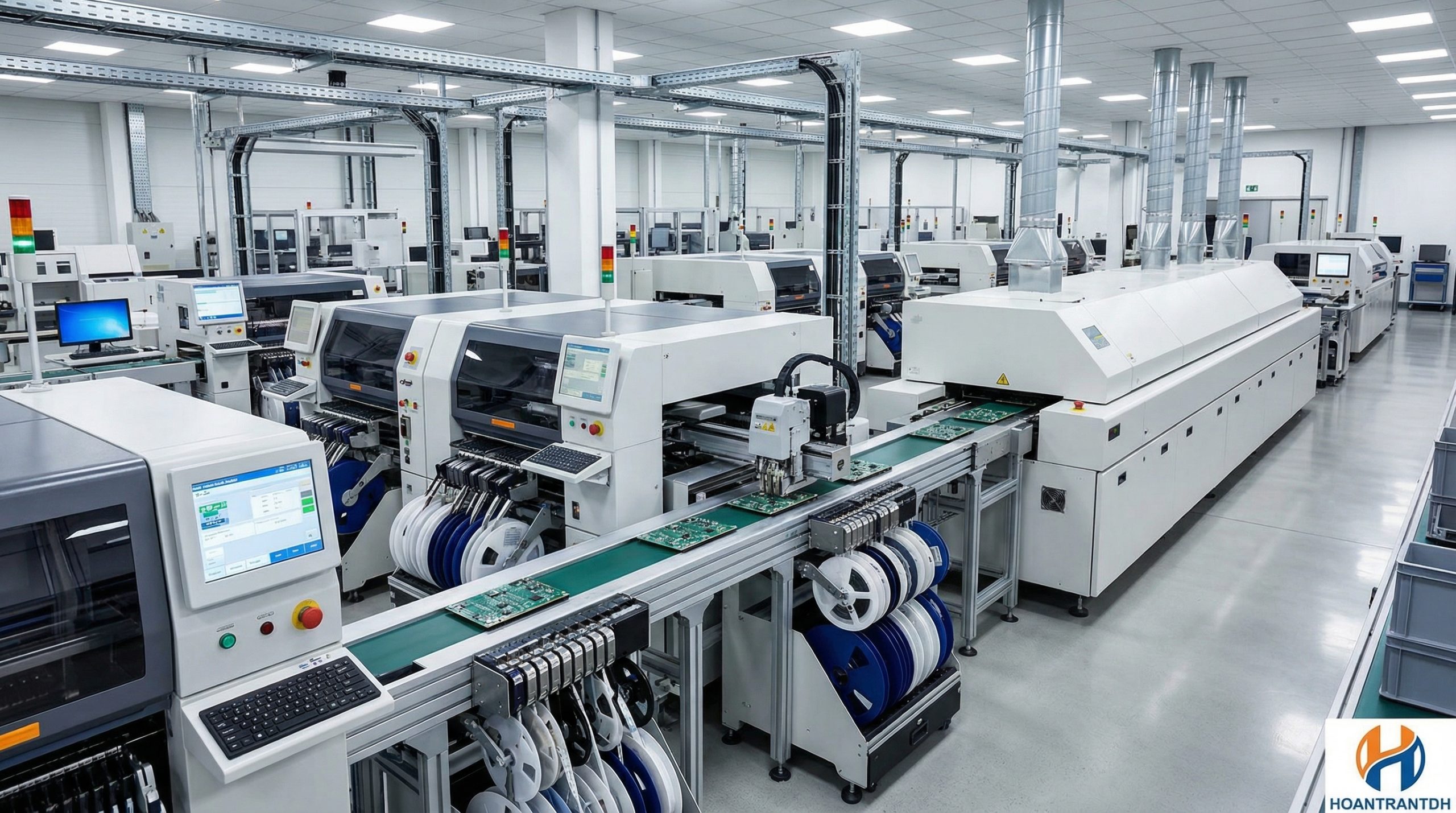

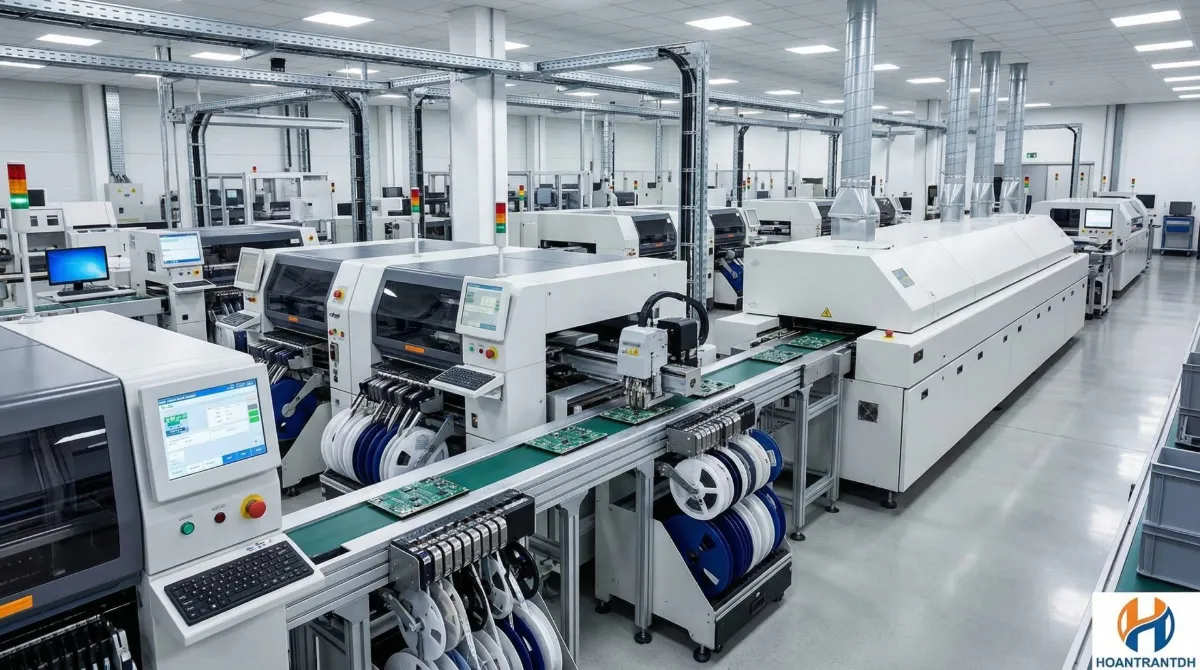

Dây chuyền SMT (máy in kem hàn, máy gắp đặt linh kiện, lò reflow, máy kiểm tra quang học) chủ yếu là máy đóng gói sẵn của các hãng, mỗi máy có bộ điều khiển riêng. Nhưng xung quanh dây chuyền có nhiều tín hiệu tiện ích cần giám sát tập trung: áp suất khí nén, lưu lượng và nồng độ oxy trong lò reflow dùng nitơ, nhiệt độ và độ ẩm xưởng, lưu lượng hút khí thải, điện năng. Các tín hiệu này đến từ nhiều loại cảm biến với nhiều chuẩn khác nhau. Bài này trình bày cách dùng bộ chuyển đổi tín hiệu Seneca để chuẩn hóa và đưa chúng về PLC hoặc hệ thống giám sát.
Những tín hiệu cần giám sát quanh dây chuyền SMT
Mục lục
| Điểm đo | Lý do | Tín hiệu thường gặp |
|---|---|---|
| Áp suất khí nén cấp cho máy gắp đặt | Áp thấp gây lỗi gắp linh kiện, dừng máy | 4-20 mA hoặc 0-10 V |
| Nồng độ oxy, lưu lượng nitơ lò reflow | Chất lượng mối hàn, chi phí nitơ | 4-20 mA |
| Nhiệt độ, độ ẩm xưởng và kho linh kiện | Linh kiện nhạy ẩm, tĩnh điện | 4-20 mA, RS-485. Xem độ ẩm nhà máy PCB |
| Lưu lượng khí thải lò, máy hàn | An toàn, môi trường | 4-20 mA, xung |
| Điện năng từng máy | Quản lý năng lượng | Modbus từ đồng hồ điện |
| Nhiệt độ thiết bị phụ (tủ lạnh kem hàn) | Bảo quản kem hàn | Pt100, NTC |

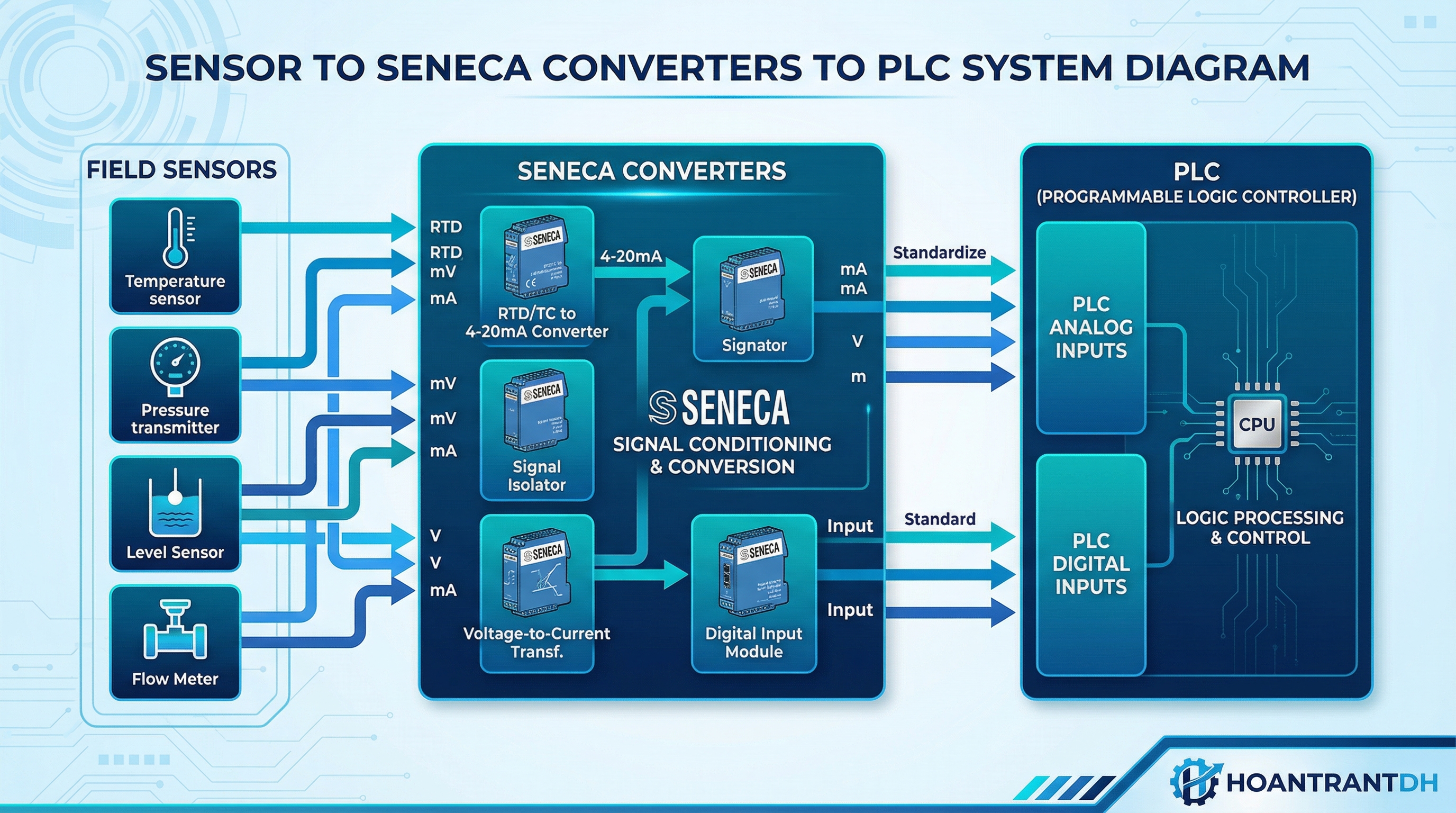

Bộ chuyển đổi giải quyết vấn đề gì
- Khác chuẩn: cảm biến xuất 0-10 V nhưng PLC chỉ có đầu vào 4-20 mA, hoặc cảm biến Pt100 mà PLC không có module RTD.
- Vòng đất và nhiễu: dây chuyền điện tử có nhiều nguồn nhiễu, nhiều thiết bị nối đất ở các điểm khác nhau. Bộ cách ly tín hiệu tách điện giữa cảm biến và PLC, bảo vệ đầu vào PLC.
- Chia tín hiệu: một cảm biến cần đưa về cả bộ điều khiển máy và hệ thống giám sát.
- Gom tín hiệu lên Modbus: module I/O Modbus gom nhiều tín hiệu analog về một đường RS-485 hoặc Ethernet, giảm dây chạy về tủ trung tâm.

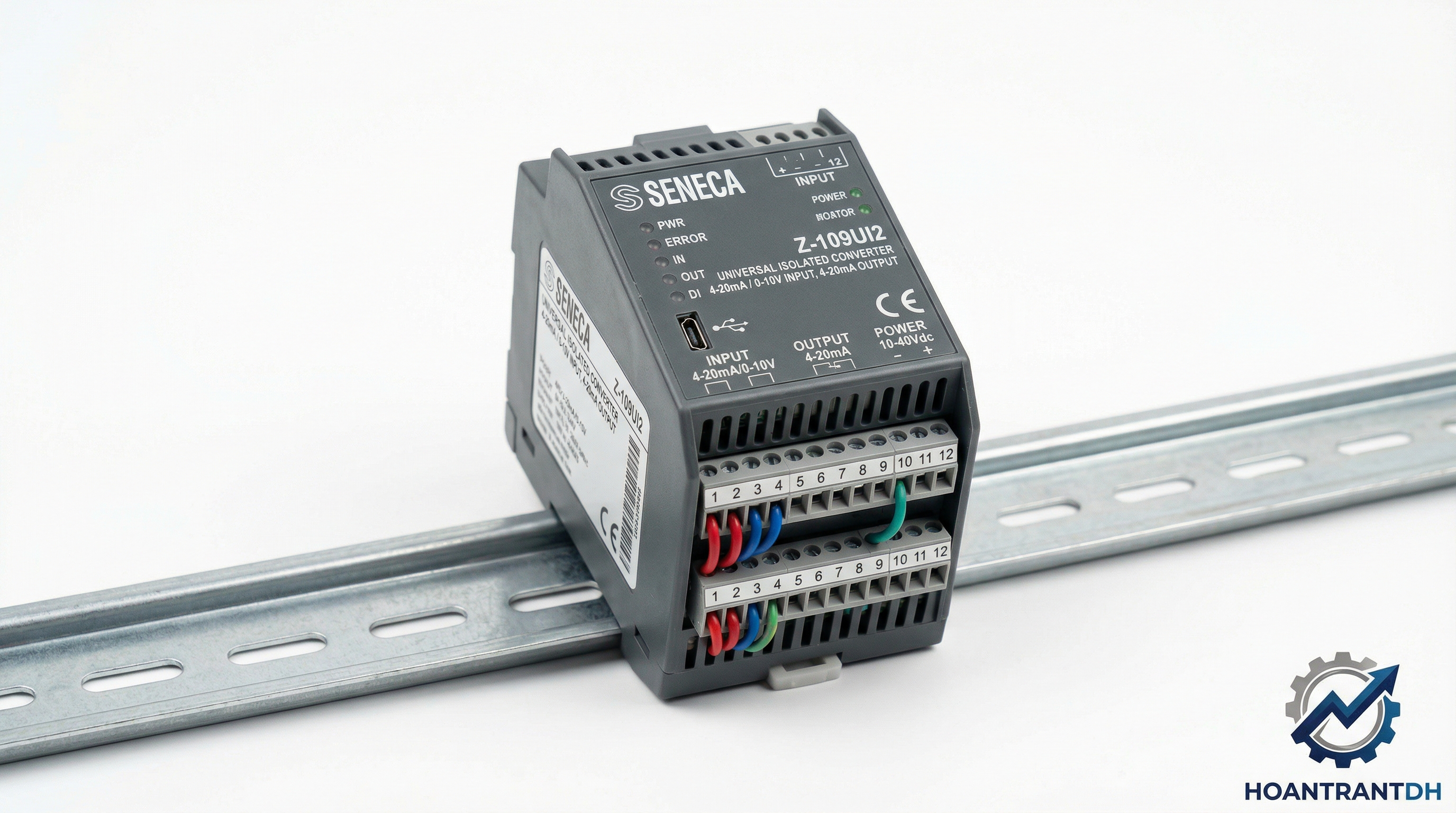

Chọn thiết bị Seneca theo tín hiệu
| Nhu cầu | Ví dụ thiết bị |
|---|---|
| Chuyển đổi, cách ly mA/V | K109S |
| Pt100 sang 4-20 mA | K109PT |
| Loadcell sang 4-20 mA hoặc Modbus | Z-SG |
| Gom nhiều tín hiệu analog, số lên Modbus | Module I/O Modbus của Seneca |
| Đưa dữ liệu lên cloud qua 4G | Gateway IIoT của Seneca |
Kiểm tra datasheet từng mã để biết dải tín hiệu, nguồn cấp và cách cấu hình.

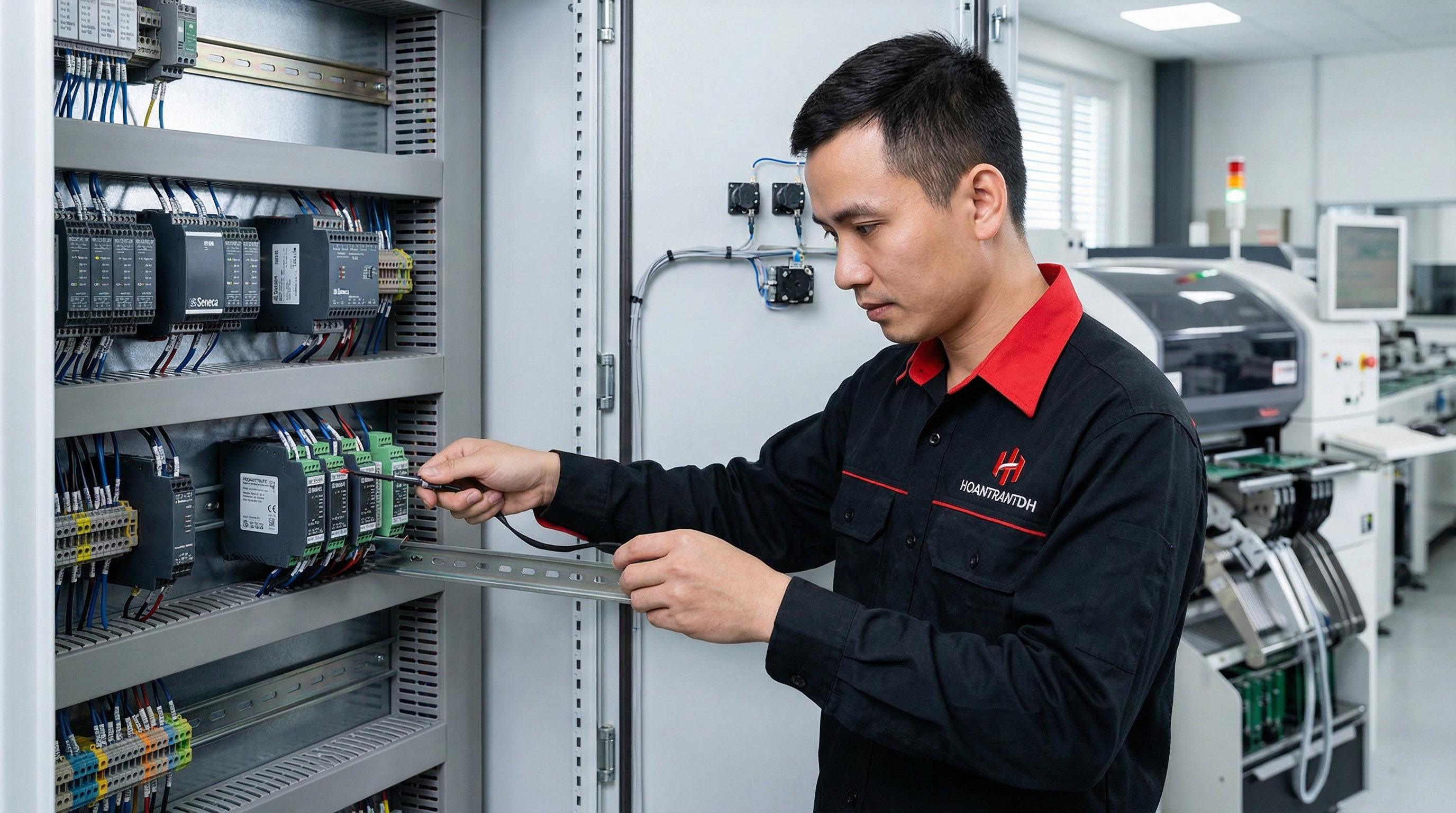

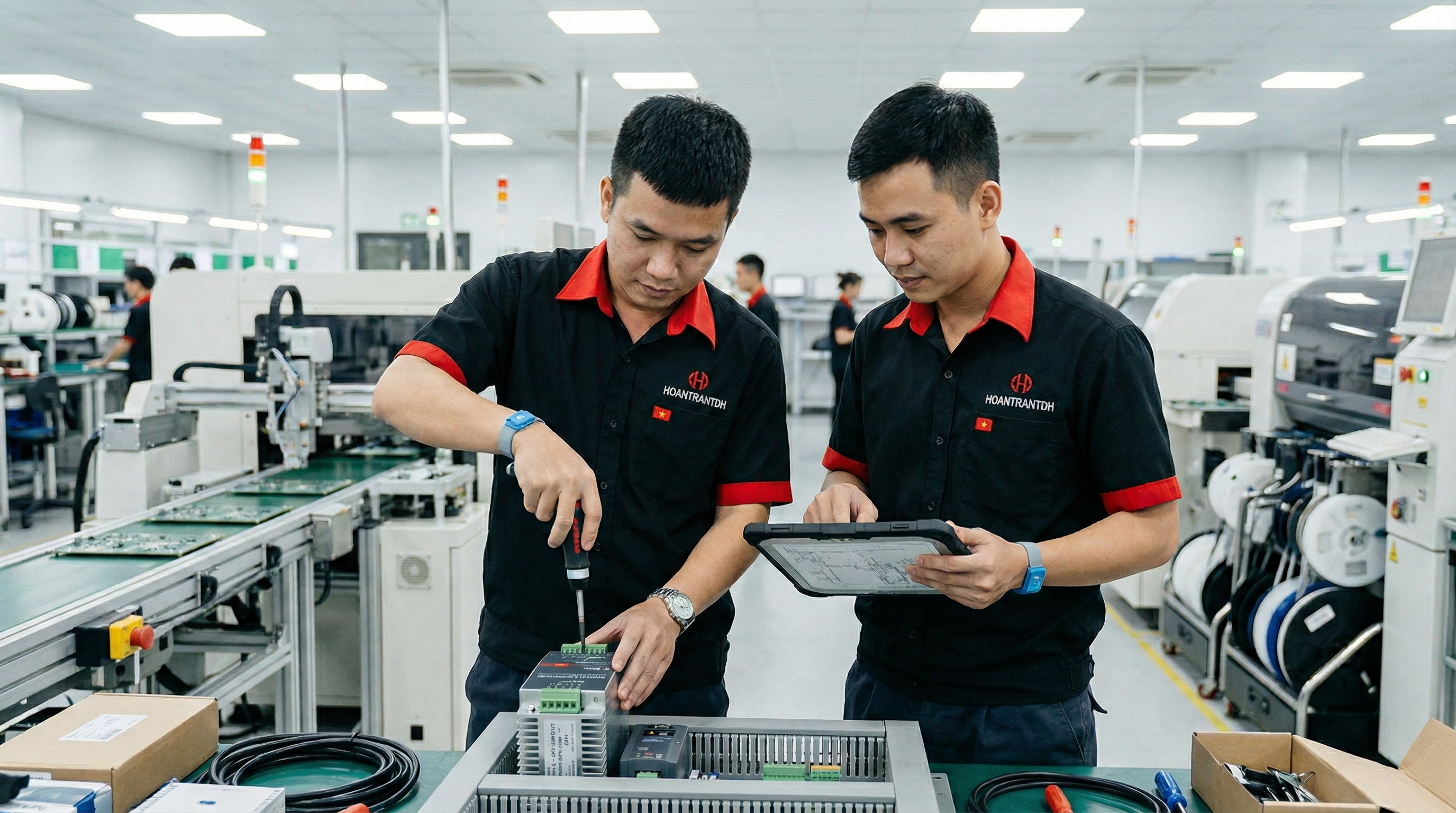

Lắp đặt trong tủ
- Dùng đế bus cấp nguồn chung khi có nhiều module để giảm dây nguồn.
- Tách khu vực tín hiệu analog khỏi khu vực nguồn, biến tần trong tủ.
- Cáp tín hiệu có chống nhiễu, nối vỏ chống nhiễu một đầu.
- Đánh số, ghi nhãn từng kênh; lưu cấu hình DIP switch hoặc phần mềm vào hồ sơ.
Cấu hình và kiểm tra
Cài dải vào, dải ra theo bảng trong hướng dẫn. Kiểm tra bằng bộ phát tín hiệu: cấp 0%, 50%, 100% đầu vào, đo đầu ra. Kiểm tra cả chiều PLC: giá trị hiển thị trên HMI khớp với tín hiệu cấp. Xem tín hiệu 4-20 mA và 0-10 V.
Câu hỏi thường gặp
Có cần cách ly nếu cảm biến và PLC cùng tủ?
Không phải lúc nào cũng cần. Cần khi cảm biến nối đất ở nơi khác, cáp dài, có nhiễu, hoặc cảm biến có nguồn riêng.
Nên dùng analog hay Modbus cho giám sát?
Giám sát nhiều điểm không cần nhanh: Modbus gọn hơn. Điều khiển, liên động: analog đơn giản và tin cậy. Xem Modbus RTU/TCP và thiết bị Seneca.
