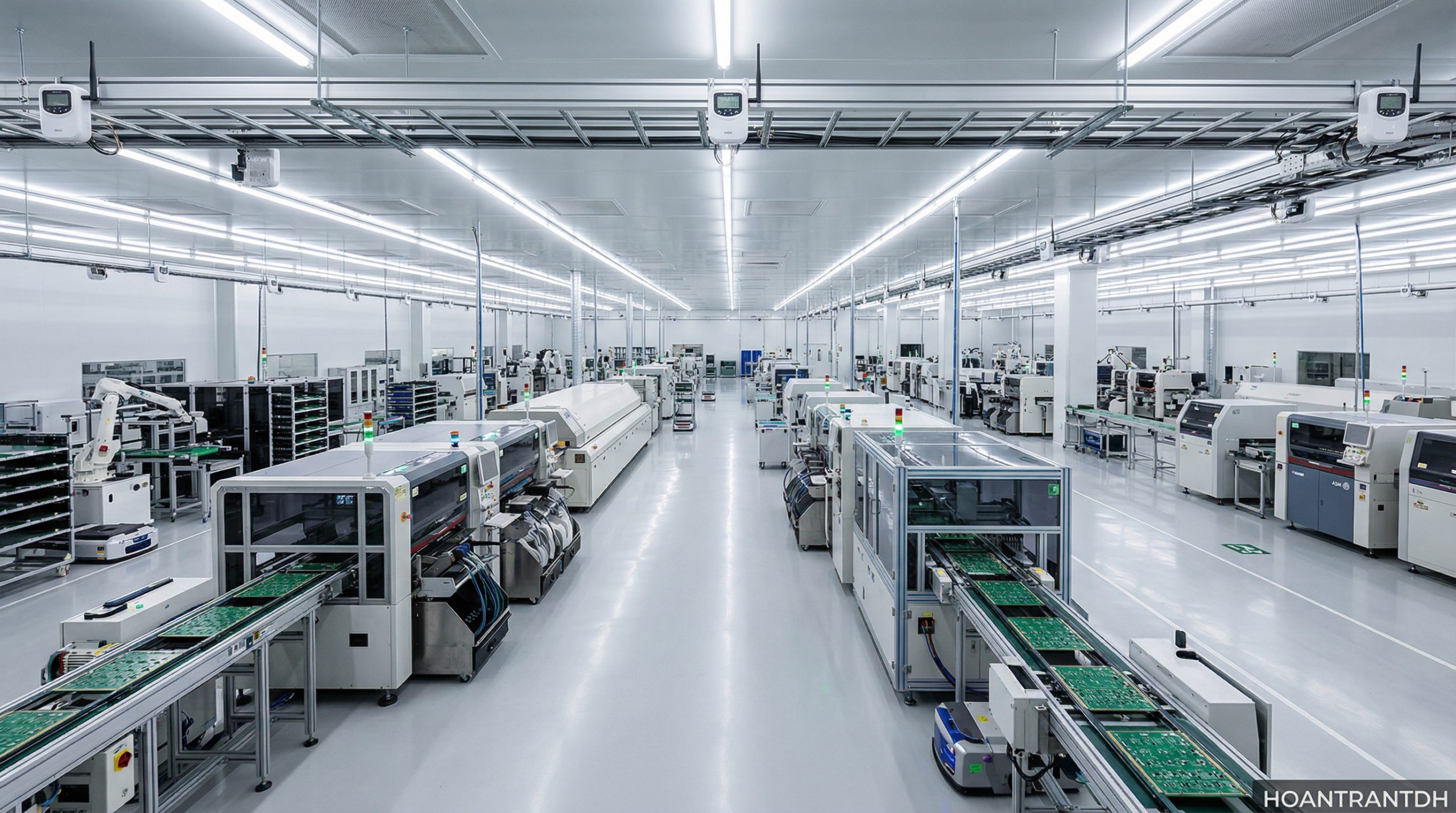

Trong nhà máy sản xuất và lắp ráp bo mạch in (PCB, SMT), độ ẩm ảnh hưởng trực tiếp đến chất lượng: ẩm cao làm linh kiện và tấm nền hút ẩm, gây nứt linh kiện khi hàn reflow, oxy hóa bề mặt hàn; ẩm thấp làm tăng tích điện tĩnh, nguy cơ hỏng linh kiện nhạy tĩnh điện. Bài này trình bày cách tổ chức giám sát độ ẩm cho nhà máy PCB: ngưỡng thường áp dụng, chọn cảm biến, vị trí đặt, hiệu chuẩn, và vai trò của cảm biến nhiệt ẩm Anhui Tiankang.
Vì sao độ ẩm quan trọng với PCB
Mục lục
- Linh kiện nhạy ẩm (MSD): linh kiện đóng vỏ nhựa hút ẩm khi để ngoài túi chống ẩm. Khi đi qua lò reflow, hơi ẩm giãn nở làm nứt vỏ hoặc tách lớp. Tiêu chuẩn IPC/JEDEC J-STD-033 quy định cách bảo quản, thời gian để ngoài (floor life) theo cấp nhạy ẩm, và sấy lại. Floor life được xác định ở điều kiện xưởng giới hạn về nhiệt độ và độ ẩm, nên xưởng ẩm hơn thì thời gian an toàn ngắn hơn.
- Tĩnh điện: độ ẩm thấp làm điện tích tĩnh tích tụ nhiều hơn. Chương trình kiểm soát ESD (ví dụ theo ANSI/ESD S20.20) dựa chủ yếu vào nối đất, vật liệu chống tĩnh điện, nhưng độ ẩm quá thấp làm rủi ro tăng.
- Kem hàn, tấm nền: kem hàn nhạy với độ ẩm và nhiệt độ khi in; tấm nền ẩm gây lỗi khi hàn.
Nhiều nhà máy đặt mục tiêu khoảng 40-60% RH ở nhiệt độ được điều hòa, cụ thể tùy yêu cầu khách hàng và loại sản phẩm. Kho linh kiện nhạy ẩm dùng tủ chống ẩm với độ ẩm thấp hơn nhiều.

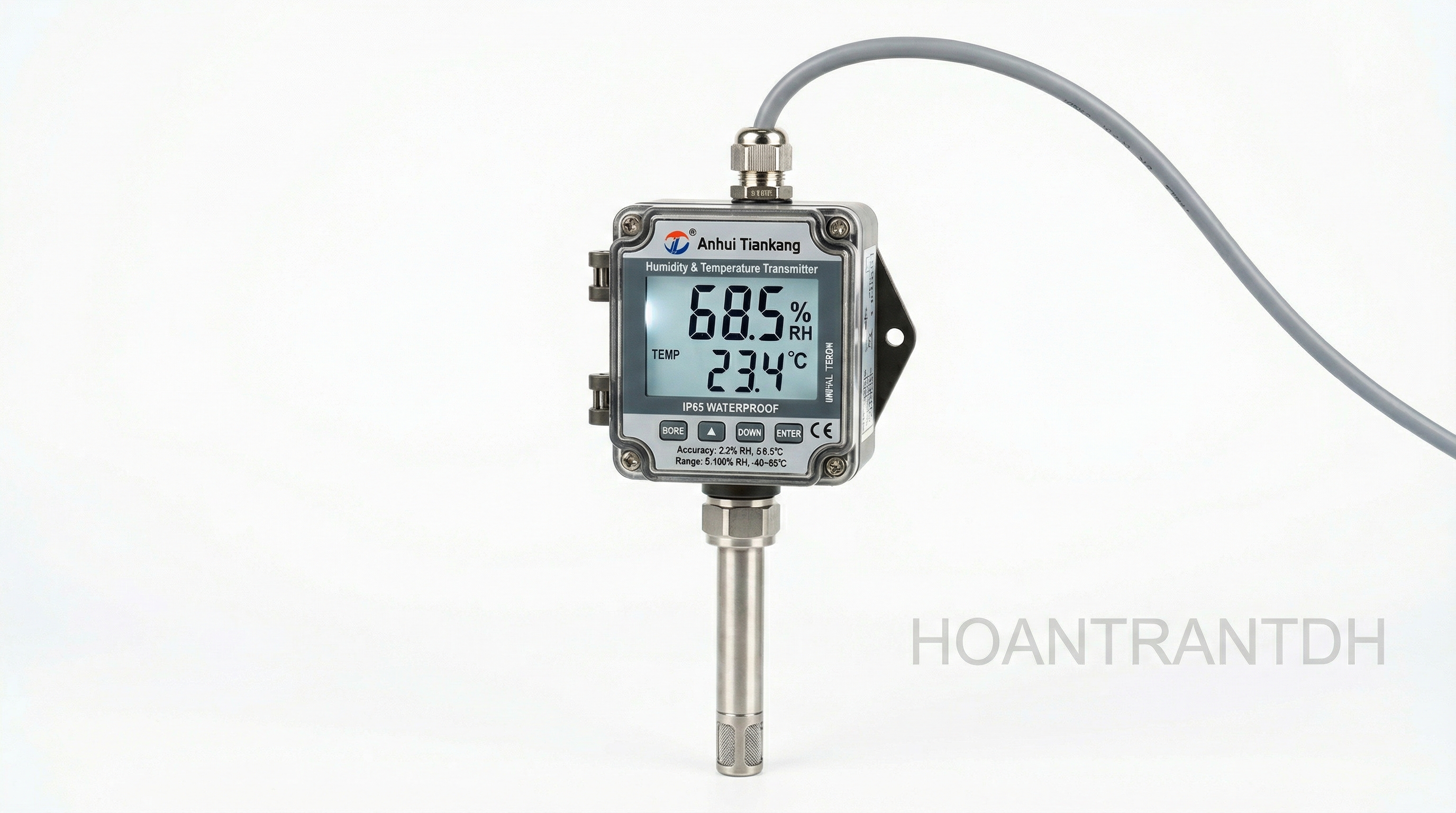

Chọn cảm biến độ ẩm
| Thông số | Lưu ý |
|---|---|
| Phần tử đo | Đa số là cảm biến điện dung polyme, đo độ ẩm tương đối |
| Độ chính xác | Thường ±2 đến ±3% RH trong vùng giữa, kém hơn ở hai đầu dải; xem cả ảnh hưởng nhiệt độ |
| Trôi | Cảm biến độ ẩm trôi nhiều hơn cảm biến nhiệt độ, nhất là khi tiếp xúc hóa chất, dung môi (khu vực rửa, phủ); cần kiểm tra thường xuyên |
| Tín hiệu ra | 4-20 mA, 0-10 V hoặc RS-485 Modbus (đọc cả nhiệt độ và độ ẩm trên một đường dây) |
| Hiển thị tại chỗ | Giúp nhân viên kiểm tra nhanh, ghi tay khi cần |

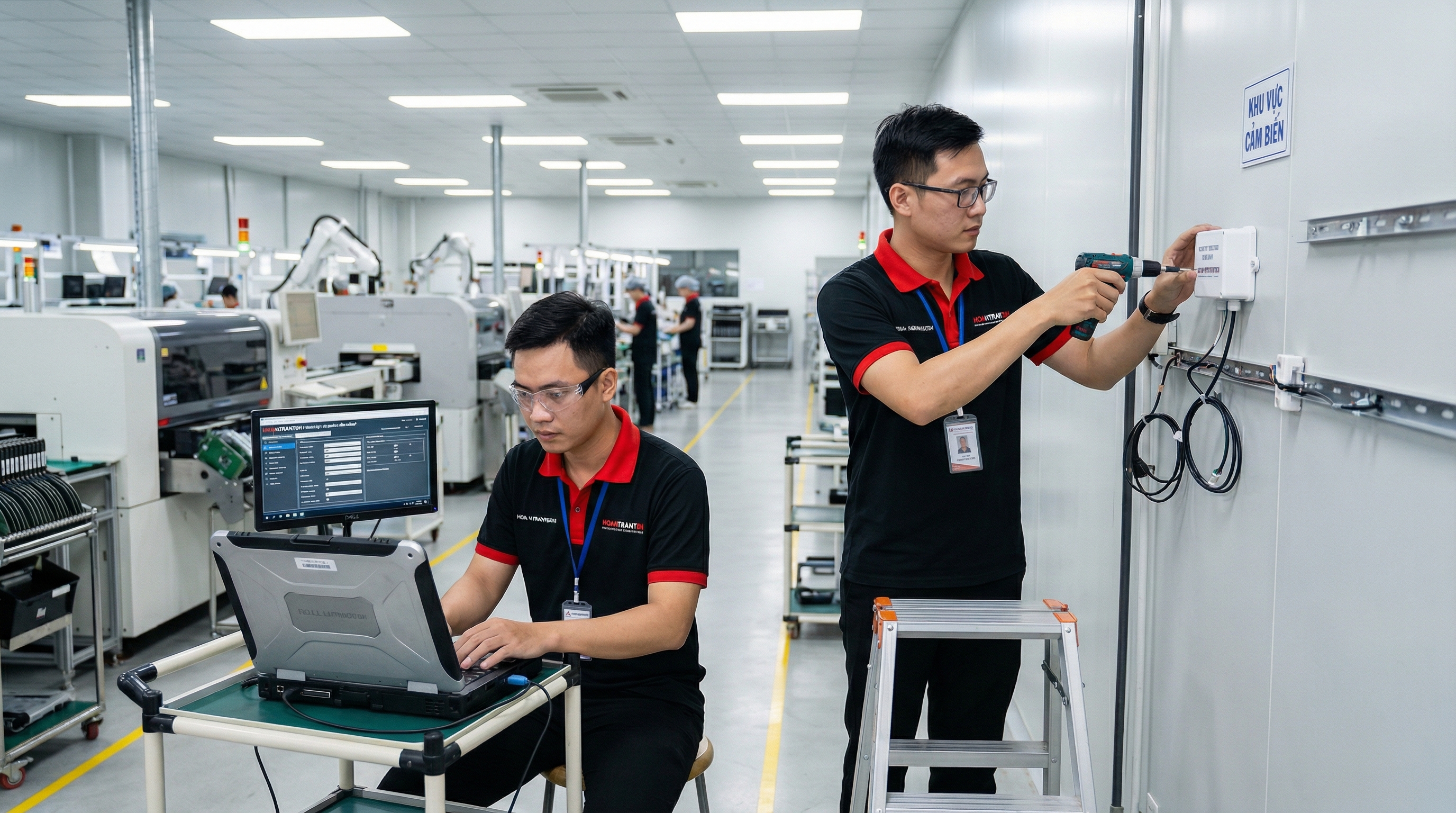

Vị trí đặt
- Ở vùng làm việc thực tế (máy in kem, khu chờ reflow, kho linh kiện), độ cao khoảng ngang bàn làm việc.
- Tránh ngay cửa gió điều hòa, máy hút ẩm, cửa ra vào, nguồn nhiệt (lò reflow), ánh nắng.
- Xưởng lớn cần nhiều điểm; khảo sát phân bố trước khi chốt vị trí.

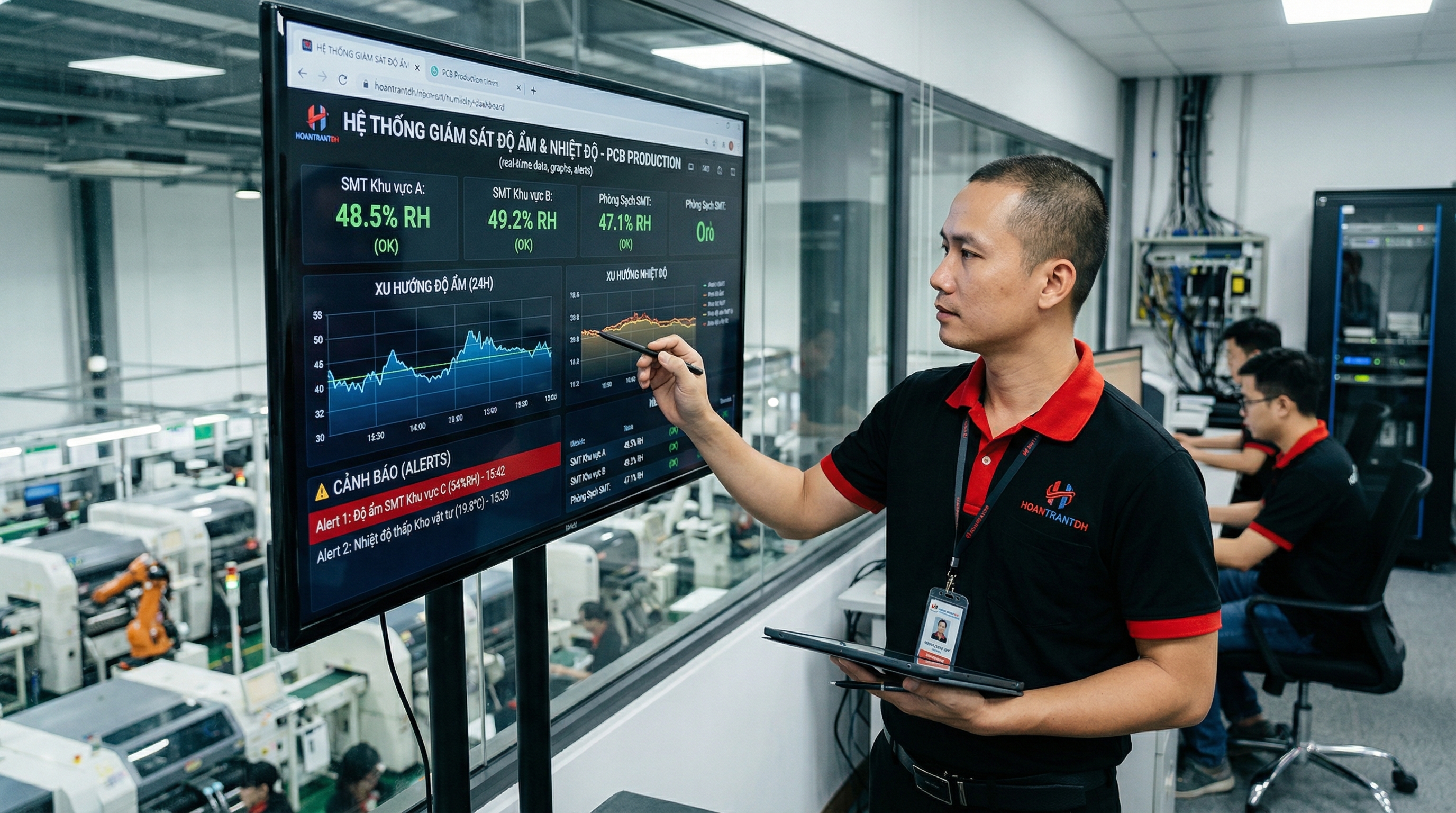

Hệ thống giám sát

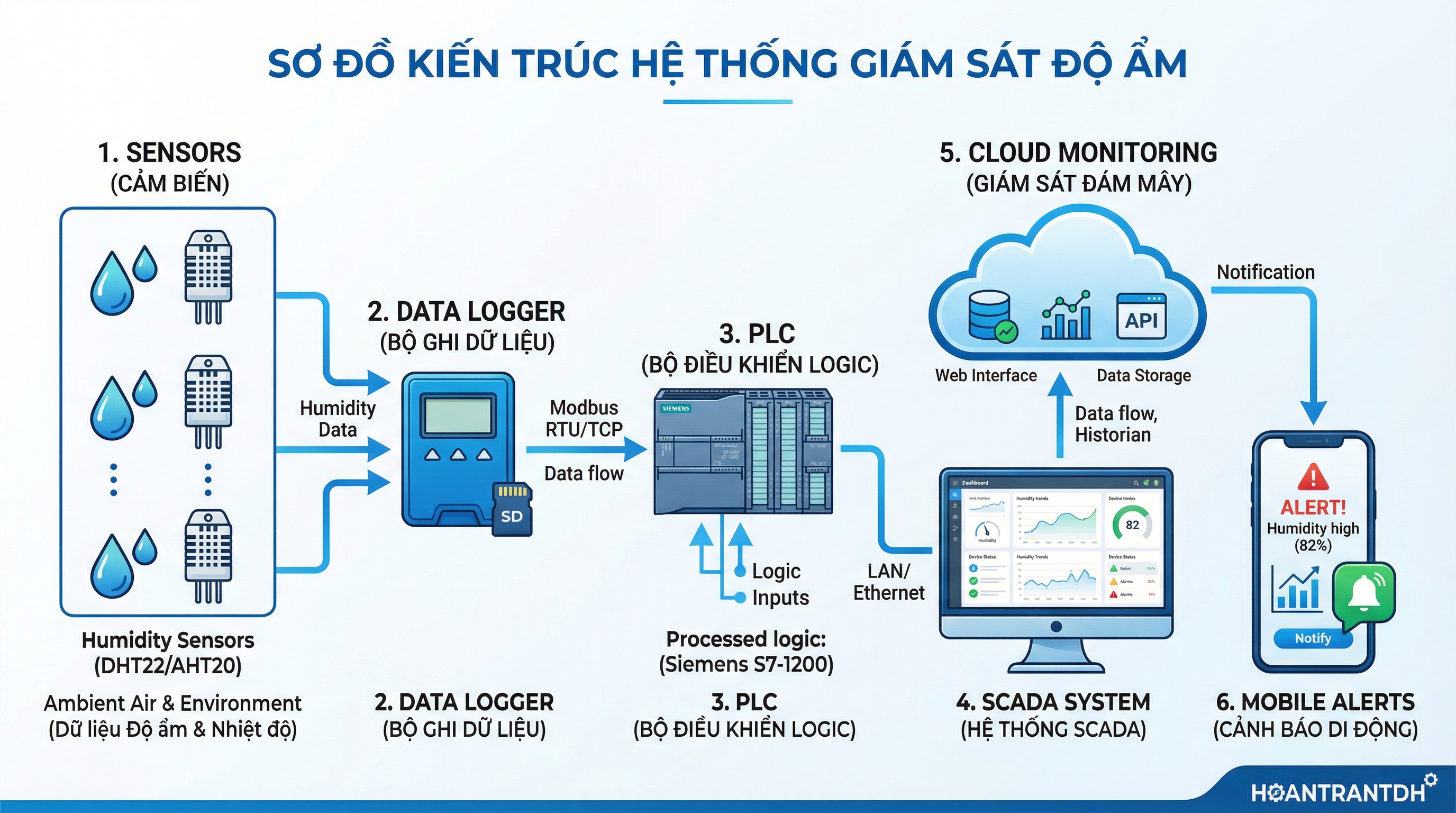

Cảm biến RS-485 Modbus nối thành chuỗi về bộ ghi dữ liệu hoặc PLC, lên phần mềm giám sát có cảnh báo và báo cáo. Hồ sơ nhiệt ẩm theo thời gian là bằng chứng khi khách hàng đánh giá, và giúp truy nguyên khi có lỗi chất lượng. Cảnh báo nên có độ trễ để không báo động mỗi lần mở cửa. Xem Modbus RTU.
Hiệu chuẩn cảm biến độ ẩm
Cách chuẩn là so với thiết bị chuẩn trong buồng tạo ẩm. Kiểm tra tại chỗ có thể dùng thiết bị đo cầm tay đã hiệu chuẩn đặt sát cảm biến, chờ ổn định. Phương pháp muối bão hòa (mỗi loại muối tạo một độ ẩm cân bằng gần như cố định, ví dụ natri clorua khoảng 75% RH) phù hợp kiểm tra nhanh một hai điểm. Ghi lại xu hướng trôi để đặt chu kỳ.
Xem thêm: cảm biến độ ẩm: nguyên lý, cách chọn, lắp đặt và hiệu chuẩn.
Câu hỏi thường gặp
Độ ẩm tương đối và điểm sương khác nhau thế nào?
Độ ẩm tương đối phụ thuộc nhiệt độ; cùng lượng hơi nước, nhiệt độ giảm thì RH tăng. Điểm sương cho biết lượng hơi nước tuyệt đối, hữu ích khi kiểm soát ngưng tụ trên bề mặt lạnh.
Một cảm biến cho cả xưởng có đủ không?
Thường không. Độ ẩm khác nhau giữa khu gần lò, gần cửa và khu kho. Xem thêm thiết bị Anhui Tiankang và dây chuyền SMT.
