Tự động hóa nhà máy nước sạch: điều khiển từng công đoạn và tối ưu vận hành

Đăng ngày 14/06/2026 · Cập nhật 22/10/2026

Một nhà máy nước sạch vận hành tốt không phải nhà máy có nhiều màn hình nhất, mà là nhà máy có nước ra luôn đạt chuẩn, hóa chất và điện năng không lãng phí, và khi một thiết bị hỏng thì người vận hành vẫn biết phải làm gì. Bài này trình bày tự động hóa nhà máy nước sạch theo từng công đoạn công nghệ: đo gì, điều khiển gì, logic nào hay sai, và kiến trúc PLC, SCADA thế nào cho bền.

Kiến trúc tổng thể

• Hiện trường: đồng hồ lưu lượng điện từ, cảm biến mức, áp suất, máy đo chất lượng nước online (độ đục, pH, clo dư), van điều khiển, bơm định lượng, biến tần.
• Điều khiển: PLC theo khu vực (trạm nước thô, keo tụ-lắng, lọc, hóa chất, bơm cấp II). Chia nhỏ để một PLC hỏng không dừng cả nhà máy.

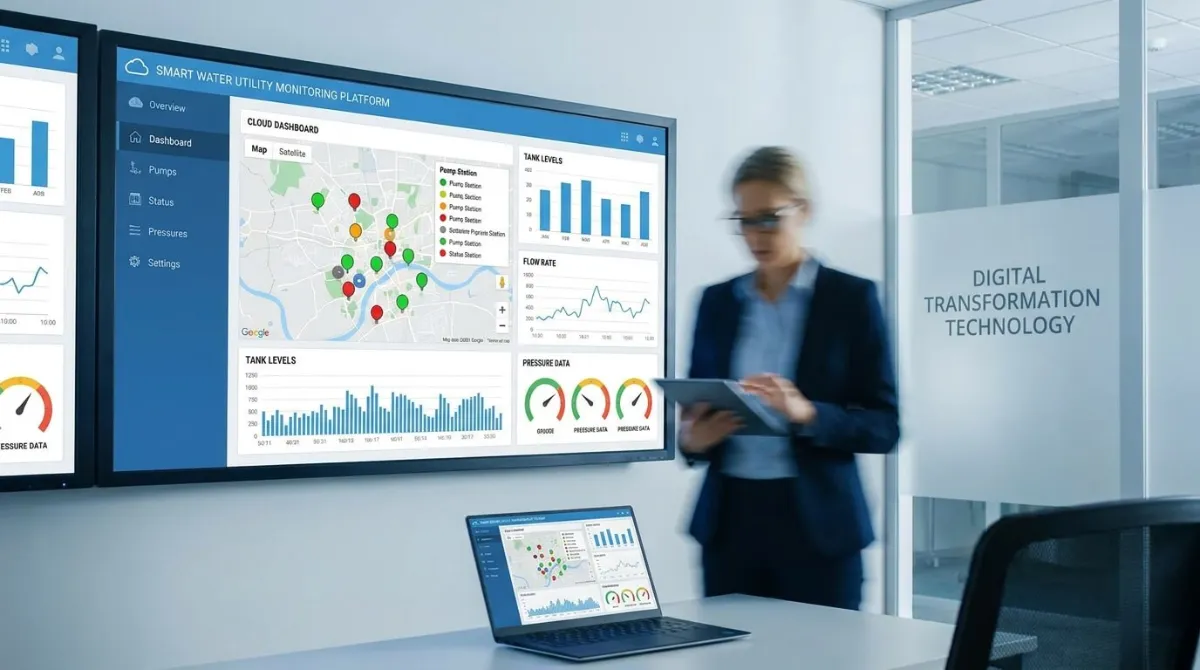

• Giám sát: SCADA tại phòng điều khiển, lưu dữ liệu lịch sử, cảnh báo, báo cáo ca.
• Từ xa: dữ liệu đẩy lên máy chủ hoặc cloud cho lãnh đạo, qua đường kết nối được bảo vệ, chỉ đọc là chính.

Nguyên tắc quan trọng: mỗi khu vực phải chạy được ở chế độ tay tại tủ khi mất SCADA hoặc mất mạng. Tự động hóa tốt là tự động hóa có đường lui.

Trạm bơm nước thô

• Đo mức nguồn nước để chống chạy khô bơm; đo độ đục nước thô để cảnh báo sớm cho công đoạn keo tụ (mùa mưa lũ độ đục có thể tăng rất nhanh).
• Điều khiển số bơm chạy theo lưu lượng yêu cầu của nhà máy, luân phiên bơm theo giờ chạy.
• Bảo vệ bơm: áp suất đầu đẩy, dòng điện, nhiệt độ cuộn dây và ổ đỡ với bơm lớn.

Keo tụ và định lượng hóa chất

Đây là công đoạn quyết định chất lượng nước và chi phí hóa chất. Liều lượng chất keo tụ (PAC, phèn) phụ thuộc chất lượng nước thô, xác định bằng thí nghiệm jar test. Cách điều khiển thực tế:

1. Theo lưu lượng (flow-paced): lưu lượng bơm định lượng tỉ lệ với lưu lượng nước thô, theo liều đặt từ jar test. Đây là nền tảng, đơn giản và ổn định.
2. Hiệu chỉnh theo độ đục: liều đặt thay đổi theo bảng hoặc đường cong độ đục nước thô, cập nhật khi có jar test mới.
3. Phản hồi theo độ đục sau lắng: chỉ nên là hiệu chỉnh chậm, vì thời gian trễ qua bể lắng rất dài (hàng giờ). Dùng PID phản hồi nhanh ở đây sẽ dao động.

Điều chỉnh pH (vôi, xút) theo pH sau keo tụ, có giới hạn liều để tránh sự cố khi đầu đo pH hỏng.

Lắng và xả bùn

Xả bùn bể lắng thường theo thời gian, tốt hơn là theo đo mức bùn hoặc độ đục nước xả. Xả quá ít làm bùn tràn sang bể lọc; xả quá nhiều lãng phí nước.

Bể lọc và rửa lọc tự động

Bể lọc nhanh là nơi tự động hóa mang lại hiệu quả rõ nhất. Điều kiện kích hoạt rửa lọc (một trong các điều kiện sau):

• Tổn thất áp lực qua lớp lọc vượt ngưỡng.
• Độ đục nước sau lọc vượt ngưỡng.
• Thời gian chạy lọc vượt giới hạn.

Trình tự rửa điển hình: đóng van vào, hạ mực nước, sục khí, rửa khí kết hợp nước, rửa nước, trở lại lọc, có thể xả nước đầu (filter-to-waste) đến khi độ đục đạt. Logic cần có: chỉ rửa một bể tại một thời điểm, kiểm tra đủ nước trong bể chứa rửa, xác nhận vị trí từng van trước khi sang bước, và xử lý khi một van không về đúng vị trí. Điều khiển mức nước trên bể lọc (hoặc lưu lượng ra) bằng van điều khiển để phân phối đều tải giữa các bể.

Khử trùng

Định lượng clo theo lưu lượng, hiệu chỉnh theo clo dư sau bể tiếp xúc. Đầu đo clo dư cần được hiệu chuẩn thường xuyên với phương pháp phòng thí nghiệm; đầu đo trôi là nguyên nhân phổ biến khiến clo dư thực tế quá thấp hoặc quá cao. Thiết kế cảnh báo khi giá trị clo dư không đổi bất thường (đầu đo “đứng”).

Bể chứa và bơm cấp II

• Biến tần điều khiển bơm giữ áp suất đầu ra hoặc áp suất tại điểm bất lợi trên mạng lưới, thay vì tiết lưu bằng van.
• Điều phối số bơm chạy để mỗi bơm làm việc gần điểm hiệu suất cao nhất.
• Bảo vệ mức thấp bể chứa, chống búa nước khi dừng bơm (dừng theo dốc, van một chiều đóng chậm).

Chi tiết hơn ở bài nâng cấp trạm bơm cấp nước và tự động hóa trạm bơm cấp nước.

Dữ liệu, báo cáo và chất lượng nước

Chất lượng nước sạch sinh hoạt phải đáp ứng quy chuẩn hiện hành (QCVN 01-1:2018/BYT). SCADA nên lưu liên tục độ đục, pH, clo dư nước ra, có báo cáo theo ca và cảnh báo vượt ngưỡng. Các chỉ số vận hành nên theo dõi: lượng hóa chất trên m³ nước, điện năng trên m³, tỉ lệ nước dùng cho rửa lọc, thời gian chu kỳ lọc. Đây là cơ sở để tối ưu, không phải chỉ để báo cáo.

An toàn thông tin

Nhà máy nước là hạ tầng quan trọng. Mạng điều khiển phải tách khỏi mạng văn phòng, truy cập từ xa qua kênh được mã hóa có xác thực, hạn chế quyền ghi từ xa, đổi mật khẩu mặc định của thiết bị và sao lưu chương trình định kỳ. Bộ tiêu chuẩn IEC 62443 là khung tham chiếu phổ biến.

Câu hỏi thường gặp

Nên nâng cấp phần nào trước khi ngân sách hạn chế?

Thường là đo lường (lưu lượng, độ đục, clo dư) và định lượng hóa chất theo lưu lượng, vì mang lại hiệu quả nhanh về chất lượng nước và chi phí. Tiếp theo là rửa lọc tự động và biến tần bơm cấp II.

Tự động hóa có thay được người vận hành không?

Không. Tự động hóa giảm thao tác lặp lại và sai sót, nhưng jar test, kiểm tra đầu đo và xử lý tình huống bất thường vẫn cần người có kinh nghiệm.
