Tòa nhà văn phòng, khách sạn, bệnh viện, chung cư thường có bể nước ngầm, bồn nước mái và trạm bơm tăng áp. Mức nước trong các bể này quyết định bơm nào chạy, khi nào báo động, và có đủ nước cho phòng cháy chữa cháy hay không. Bài này hướng dẫn chọn cảm biến đo mức bồn nước sạch cho tòa nhà (ví dụ thiết bị Dinel, Flowline), logic điều khiển bơm và cách đưa dữ liệu lên hệ thống quản lý tòa nhà (BMS).
Các bể và yêu cầu đo
Mục lục
| Bể | Yêu cầu | Thiết bị thường dùng |
|---|---|---|
| Bể ngầm (nước sinh hoạt, chữa cháy) | Đo liên tục, chống cạn bơm, theo dõi dự trữ chữa cháy | Siêu âm hoặc radar; cảm biến thủy tĩnh khi bể sâu, hẹp |
| Bồn mái | Điều khiển bơm cấp lên mái, chống tràn | Siêu âm hoặc điện dung; công tắc mức cao độc lập |
| Bồn nhỏ trong phòng kỹ thuật | Đo mức, báo cạn | Điện dung, phao |
Chọn công nghệ
- Siêu âm: không tiếp xúc nước, phù hợp bể có nắp, khoảng cách vừa phải; chú ý vùng mù với bồn thấp và ngưng tụ trong bể kín.
- Điện dung: phù hợp bồn nhỏ, không gian hẹp; với nước dẫn điện dùng que bọc cách điện. Xem cảm biến điện dung.
- Thủy tĩnh: rẻ, phù hợp bể sâu, hẹp; cần bảo vệ ống thông hơi của cáp.
- Công tắc mức: lớp bảo vệ chống cạn, chống tràn độc lập với cảm biến liên tục.
Logic điều khiển bơm
- Bơm cấp lên bồn mái: chạy khi bồn mái xuống mức thấp, dừng khi đầy; chỉ chạy khi bể ngầm còn trên mức an toàn.
- Dự trữ chữa cháy: bể ngầm dùng chung phải có mức dự trữ dành cho chữa cháy; bơm sinh hoạt hút ở cao độ hoặc được khóa liên động để không hút xuống dưới mức dự trữ này, theo thiết kế phòng cháy chữa cháy được duyệt.
- Chống tràn: công tắc mức cao cao dừng bơm trực tiếp, cảnh báo.
- Luân phiên bơm theo giờ chạy.
Bộ điều khiển tại chỗ hoặc PLC
Với bể đơn giản, cảm biến kiêm bộ điều khiển có relay (như một số dòng của Flowline) điều khiển bơm trực tiếp, không cần PLC. Với tòa nhà có nhiều bể, bơm, nên đưa tín hiệu về PLC để có logic liên động và giám sát chung.
Kết nối BMS

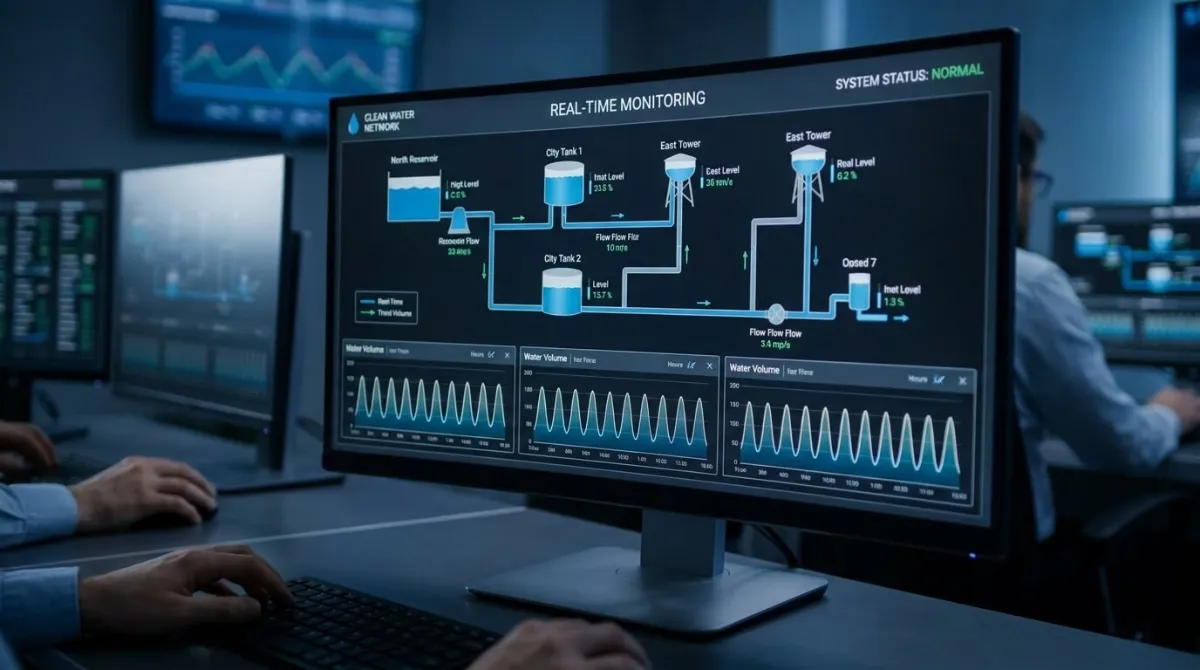

Tín hiệu 4-20 mA từ các bể gom về module đầu vào analog có cách ly, lên Modbus hoặc BACnet cho BMS. BMS hiển thị mức, thể tích, trạng thái bơm, cảnh báo, và lưu lịch sử tiêu thụ nước. Mức nước giảm nhanh bất thường vào ban đêm là dấu hiệu rò rỉ. Xem cải tạo BMS.
Xem thêm: đo mức bồn nước mái khách sạn với hệ BMS.
Câu hỏi thường gặp
Bể ngầm có nắp bê tông, lắp cảm biến thế nào?
Lắp qua lỗ trên nắp với ống đế ngắn; chọn thiết bị có khoảng mù phù hợp chiều cao từ nắp tới mức đầy. Bể kín ẩm nên chú ý ngưng tụ.
Cảm biến thủy tĩnh hay siêu âm cho bể ngầm?
Siêu âm không tiếp xúc nước, dễ bảo trì; thủy tĩnh phù hợp khi không có chỗ lắp phía trên. Xem tự động hóa trạm bơm cấp nước, cảm biến áp suất trạm cấp nước.
