He thong SCADA nha may nuoc Hai Phong -Chuyển Đổi Số Ngành Nước Sạch: Bài Học Từ Nhà Máy Xử Lý Nước Hải Phòng Lên SCADA

Hải Phòng — thành phố công nghiệp lớn thứ 3 Việt Nam — đang đối mặt với thách thức kép: nhu cầu nước sạch tăng 8-10%/năm trong khi nhân lực vận hành nhà máy nước ngày càng khó tuyển dụng. Giải pháp tiên phong mà nhiều nhà máy nước tại Hải Phòng và khu vực miền Bắc đang áp dụng: chuyển đổi toàn bộ hệ thống đo lường từ đồng hồ cơ sang SCADA (Supervisory Control and Data Acquisition) với cảm biến số 4-20mA. Kết quả: giảm 45% chi phí nhân sự, phát hiện sự cố trong vòng 30 giây, và báo cáo chất lượng nước tự động gửi cơ quan quản lý.

Thực Trạng: Vì Sao Nhà Máy Nước Việt Nam Cần Chuyển Đổi Số Gấp?

Theo khảo sát của Bộ Xây dựng năm 2024, hơn 70% nhà máy cấp nước đô thị tại Việt Nam vẫn sử dụng thiết bị đo lường truyền thống: đồng hồ nước cơ khí, màn hình analog tại chỗ, ghi sổ thủ công. Hệ quả là nhiều vấn đề nghiêm trọng mà các nhà máy phải đối mặt hàng ngày.

3 điểm yếu cốt lõi của hệ thống đo lường cũ

• Mò hạt gạo: Tổn thất nước không rõ nguyên nhân chiếm 25-40% tổng sản lượng tại nhiều nhà máy — phần lớn do rò rỉ đường ống không phát hiện kịp. SCADA với cảm biến lưu lượng điện từ phát hiện lệch biệt ngay lập tức.
• Cảnh báo trễ: Khi bơm chìm hỏng, máy lọc nghẹt, hoặc đường ống áp lực cao bị nứt, nhân viên chỉ phát hiện sau khi khách hàng phản ánh mất nước — thường 2-4 giờ sau sự cố. Thiết bị đo 4-20mA + SCADA cảnh báo trong < 30 giây.
• Báo cáo môi trường khó chuẩn: Sở Xây dựng, Sở Tài nguyên Môi trường yêu cầu số liệu pH, Clo dư, độ đục định kỳ. Nhà máy thủ công khó đảm bảo chính xác và liên tục — SCADA tự động lưu và xuất báo cáo theo chuẩn quy định.



Hệ Thống SCADA Nhà Máy Nước Hải Phòng: Kiến Trúc 4 Tầng

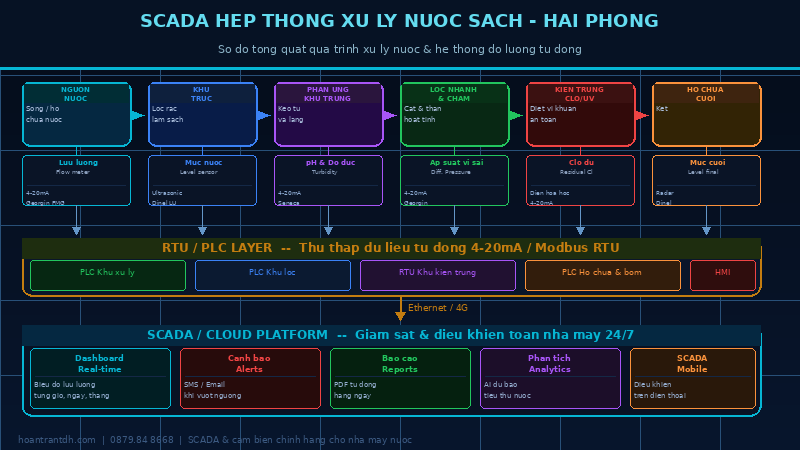

Một hệ thống SCADA hoàn chỉnh cho nhà máy xử lý nước được xây dựng theo kiến trúc 4 tầng, mỗi tầng có vai trò riêng biệt. Hiểu rõ kiến trúc này giúp bạn đánh giá đúng chi phí và lộ trình triển khai.

Tầng 1: Cảm biến trường (Field Instrumentation)

Đây là lớp thiết bị trực tiếp đo lường các thông số kỹ thuật: lưu lượng nước đầu vào/ra, mức nước hồ chứa, áp suất đường ống, pH, độ đục, nồng độ Clo dư. Tất cả xuất tín hiệu chuẩn 4-20mA hoac Modbus RTU, kết nối về tủ điều khiển PLC/RTU trong tủ điện.

Tại Hải Phòng, cảm biến Georgin (Pháp) được lựa chọn cho các vị trí đo lưu lượng (dòng FMG) và áp suất (dòng SXS) với độ chính xác 0.1-0.2% trong môi trường ẩm ướt, ăn mòn. Cảm biến Dinel (Czech) xử lý tốt các ứng dụng đo mức nước trong hồ chứa, bể lắng — chi phí hợp lý, độ bền cao với IP67/68.

Tầng 2: Tủ điều khiển PLC / RTU

PLC (Programmable Logic Controller) hoặc RTU (Remote Terminal Unit) thu thập dữ liệu từ tất cả cảm biến trường theo chu kỳ 1-60 giây. Thiết bị này thực hiện: logic điều khiển tự động (bật/tắt bơm, mở/đóng van), tính toán thuê kế, kiểm tra giá trị cảnh báo, và gửi dữ liệu lên lớp SCADA.

Mỗi khu vực xử lý (lắng phân, lọc nhanh, khu kiện trung, hồ chứa) có 1 PLC riêng. Dữ liệu từ các PLC được kết hợp qua mạng Ethernet công nghiệp hoặc 4G LTE (dùng Seneca Z-PC Gateway) để gửi về phòng điều khiển trung tâm.

Tầng 3: SCADA Server & HMI

Phần mềm SCADA (Ignition, WinCC, iFIX, hoặc Wonderware) chạy trên server trung tâm, hiển thị toàn bộ quy trình trên màn hình HMI lớn. Nhân viên vận hành thấy được toàn bộ sơ đồ P&ID (Piping & Instrument Diagram) của nhà máy, có thể điều khiển từ xa các bơm, van điện từ, thiết bị hóa chất.

Tầng 4: Cloud & Báo cáo

Dữ liệu lịch sử được đồng bộ lên cloud (AWS, Azure hoặc server on-premise) và lưu trữ 5-10 năm. Hệ thống tự động xuất báo cáo PDF hàng ngày, tuần, tháng — gửi email đến ban lãnh đạo và cơ quan quản lý. App mobile cho phép lãnh đạo nhà máy kiểm tra sản lượng, chất lượng nước, và nhận cảnh báo bất cứ lúc nào, bất cứ đâu.



Case Study: Nhà Máy Nước Hải Phòng Nâng Cấp Lên SCADA Thành Công

Bài học thực tế: Nhà máy xử lý nước công suất 50.000 m³/ngày tại khu vực Hải Phòng Thách thức ban đầu: Nhà máy với 12 cảm biến đồng hồ cơ và 8 máy bơm, cần 5 kỹ thuật viên trực 3 ca. Tổn thất nước 18% (9.000 m³/ngày). Báo cáo hàng tháng mất 3 ngày để tổng hợp tay. Giải pháp triển khai (6 tháng): Thay thế 12 đồng hồ cơ bằng cảm biến Georgin FMG (lưu lượng) và SXS (áp suất). Lắp 6 cảm biến mức Dinel LU trên các hồ chứa. Lắp tủ PLC Siemens S7-1200 mỗi khu. Kết nối về SCADA Ignition qua Seneca Z-PC Series Gateway 4G. Kết quả sau 12 tháng vận hành: Tổn thất nước giảm từ 18% xuống 6.5%. Phát hiện và sửa 3 điểm rò rỉ đường ống lớn. Chi phí nhân sự giảm 40% (từ 5 xuống 3 người). Báo cáo môi trường xuất tự động, không cần làm tay. Phòng điều khiển giám sát 24/7 qua màn hình.

Danh Sách Cảm Biến & Thiết Bị Đo Lường SCADA Cho Nhà Máy Nước

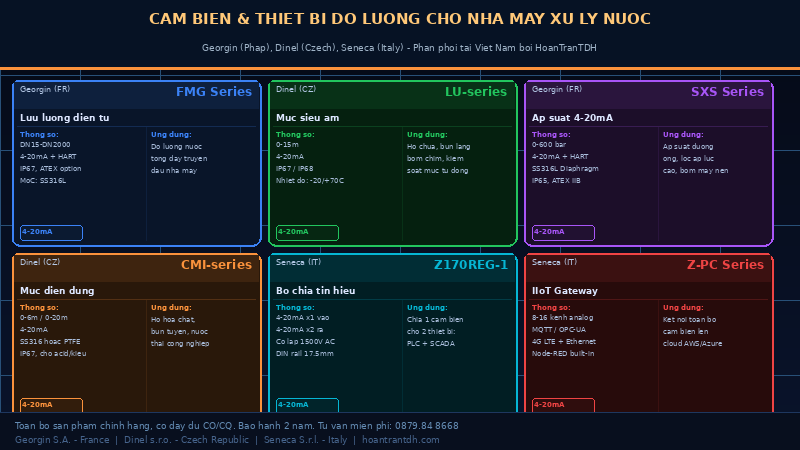

Hãng sản xuất	Model / Dòng sản phẩm	Loại cảm biến	Thông số kỹ thuật	Ứng dụng trong nhà máy nước
Georgin (Pháp)	FMG Series	Lưu lượng điện từ	DN15-DN2000, 4-20mA+HART, IP67	Đo lường nước tổng, đầu dây chuyền, kiểm soát phân phối
Dinel (Czech)	LU Series	Mức siêu âm	0-15m, 4-20mA, IP67/68	Hồ chứa nước sạch, bể lắng, bùn lắng, kiểm soát máy bơm
Georgin (Pháp)	SXS Series	Áp suất	0-600 bar, 4-20mA+HART, SS316L	Áp suất đường ống cấp nước, lọc áp cao, giám sát máy bơm
Dinel (Czech)	CMI Series	Mức điện dung	0-20m, 4-20mA, SS316/PTFE	Bùn tuyển, hồ hóa chất xử lý nước, môi trường ăn mòn
Seneca (Italy)	Z170REG-1	Bộ chia tín hiệu	1 vào → 2 ra 4-20mA, cách ly 1500V	Chia tín hiệu từ 1 cảm biến đến cả PLC và SCADA đồng thời
Seneca (Italy)	Z-PC Series	IIoT Gateway	16 kenh 4-20mA, MQTT, 4G LTE	Kết nối toàn bộ cảm biến lên cloud AWS/Azure, SCADA mobile



So Sánh: Hệ Thống Đồng Hồ Cơ vs SCADA Cảm Biến Số

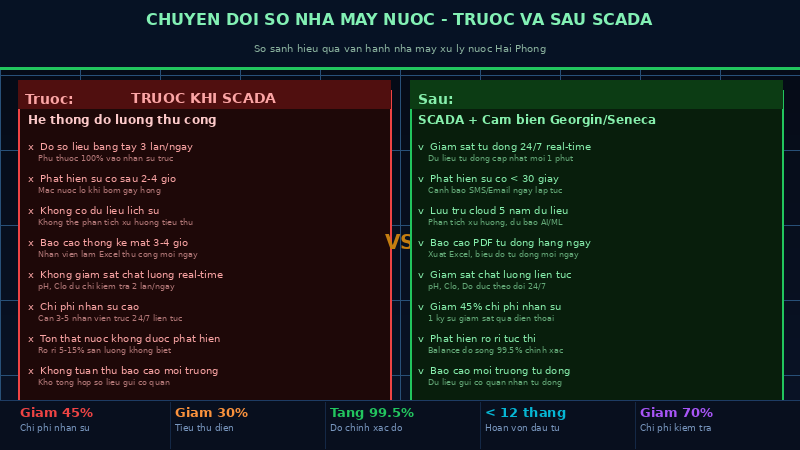

Tiêu chí vận hành	Hệ thống cũ (đồng hồ cơ)	SCADA + Cảm biến số
Giám sát dữ liệu	Thủ công 2-3 lần/ngày	Real-time 24/7 tự động
Phát hiện sự cố	Sau 2-4 giờ khi mất nước	Cảnh báo SMS < 30 giây
Báo cáo sản xuất	Làm tay 3-4 giờ/ngày	PDF tự động mỗi ngày
Giám sát chất lượng	pH, Clo kiểm tra 2 lần/ngày	Theo dõi liên tục 24/7
Phát hiện rò rỉ	Khó phát hiện, tổn thất 5-15%	Balance đo, phát hiện ngay
Chi phí nhân sự	3-5 người trực 24/7	Giảm 45% nhân sự vận hành
Tuân thủ báo cáo NN	Tổng hợp thủ công, dễ sai	Dữ liệu tự động, chính xác



Chi Phí Và Lộ Trình Triển Khai SCADA Cho Nhà Máy Nước Hải Phòng

Một câu hỏi phổ biến nhất khi tư vấn cho các nhà máy nước là: “SCADA tốn bao nhiêu tiền?”. Câu trả lời phụ thuộc vào quy mô nhà máy, nhưng đây là ước tính thực tế cho nhà máy công suất 20.000-50.000 m³/ngày tại khu vực Hải Phòng và miền Bắc:

Chi phí đầu tư 1 lần (CAPEX)

• Cảm biến trường (10-20 cảm biến): 350 – 900 triệu VND (cảm biến Georgin, Dinel chính hãng, bảo hành 2 năm)
• Tủ điều khiển PLC + panel: 200 – 500 triệu VND (Siemens S7-1200/1500, ABB hoặc Mitsubishi FX5U)
• Gateway IIoT Seneca Z-PC: 15 – 35 triệu VND (thay thế các RTU đắt tiền, plug & play)
• Phần mềm SCADA + server: 150 – 400 triệu VND (Ignition free trial, WinCC, hoặc giải pháp mở cloud)
• Lắp đặt, cáp nguồn, lập trình: 100 – 250 triệu VND (HOANTRANTDH hỗ trợ commissioning tại Hải Phòng)
• Tổng đầu tư ước tính: 820 triệu – 2,1 tỷ VND cho nhà máy công suất 20.000-50.000 m³/ngày



Tiết kiệm thực tế hàng năm (OPEX savings)

• Chi phí nhân sự: Giảm 40-50% ~ 200-400 triệu VND/năm (2-3 vị trí trực có thể chủ động hơn)
• Giảm tổn thất nước: Mỗi 1% tổn thất giảm = 365 x 10.000 m³ x 3.000 VND/m³ = 110 triệu/năm
• Giảm chi phí sửa chữa khẩn cấp: Phát hiện sớm giúp tránh sự cố lớn, tiết kiệm 100-300 triệu VND/năm
• Tiết kiệm điện năng: Tối ưu hóa lịch vận hành bơm giảm 20-30% chi phí điện ~ 80-200 triệu/năm
• Kết luận ROI: Hoàn vốn trong 12-24 tháng, hiệu quả vận hành kéo dài 10-15 năm
