Hệ thống SCADA mô phỏng cho nhà máy nhiệt điện than là bộ giao diện minh họa cách người vận hành theo dõi lò hơi, tua bin, máy phát và hệ thống phụ trợ trong một nhà máy điện. Bộ giao diện này dùng cho đào tạo, trình bày giải pháp và làm cơ sở thiết kế khi nâng cấp; ảnh cuối bài là các màn hình mẫu. Dưới đây là cấu trúc chức năng mà một hệ điều khiển nhà máy nhiệt điện cần thể hiện.
Các khu vực công nghệ chính
Mục lục
| Khu vực | Thông số tiêu biểu |
|---|---|
| Cấp than, nghiền than | Lưu lượng than, dòng điện máy nghiền, nhiệt độ gió cấp 1 |
| Lò hơi | Áp suất và nhiệt độ hơi chính, mức nước bao hơi, áp suất buồng đốt, O2 khói thải |
| Tua bin – máy phát | Tốc độ, rung và độ di trục, nhiệt độ ổ, công suất, điện áp, tần số |
| Ngưng tụ, nước cấp | Chân không bình ngưng, mức giếng nóng, lưu lượng nước cấp |
| Xử lý khói | Bụi, SO2, NOx từ hệ quan trắc khí thải liên tục |
Nguyên tắc thiết kế giao diện vận hành
- Phân cấp màn hình: tổng quan nhà máy → khu vực → thiết bị chi tiết (tham chiếu ISA-101).
- Màu sắc chủ đạo trung tính; chỉ dùng màu nổi cho trạng thái bất thường để người vận hành nhận ra ngay.
- Hiển thị xu hướng cạnh giá trị tức thời cho các thông số quan trọng như mức bao hơi, áp suất hơi.
- Quản lý cảnh báo theo ISA-18.2: ưu tiên rõ ràng, tránh “lũ cảnh báo” khi trip.
Ứng dụng của bộ mô phỏng
Bộ giao diện mô phỏng giúp đào tạo người vận hành mới mà không ảnh hưởng tổ máy, thử nghiệm bố cục màn hình trước khi nâng cấp DCS, và trình bày rõ luồng công nghệ cho chủ đầu tư. Khi kết hợp mô hình quá trình, có thể phát triển thành digital twin cho đào tạo tình huống sự cố.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

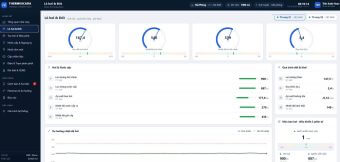

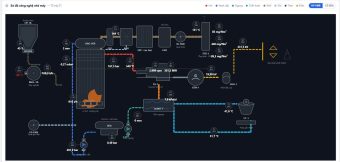

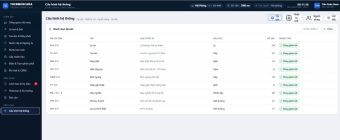

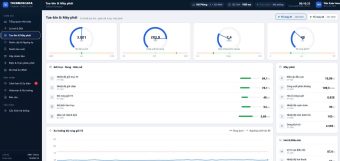

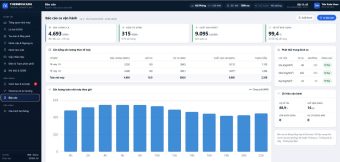

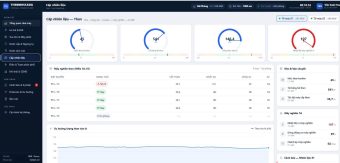

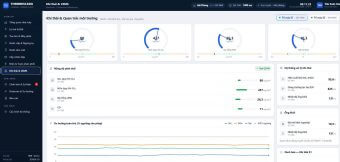

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
