Cáp Tín Hiệu Anhui Tiankang Cho Môi Trường Khắc Nghiệt

Đăng ngày 21/04/2026 · Cập nhật 14/10/2026

Cáp tín hiệu cho môi trường khắc nghiệt là phần hay bị xem nhẹ nhất trong một vòng đo: người ta chọn cảm biến rất kỹ nhưng lại kéo cáp điều khiển thông thường qua khu vực dầu, hơi nóng, rung và nhiễu biến tần. Kết quả là tín hiệu 4–20 mA chập chờn, nhiệt độ đọc sai vài độ, hoặc vỏ cáp nứt sau một mùa nắng. Bài này đi theo đúng thứ tự một kỹ sư chọn cáp: điều kiện môi trường → kết cấu cáp → chống nhiễu → lắp đặt → kiểm tra định kỳ, lấy ví dụ các dòng cáp tín hiệu và cáp bù nhiệt của Anhui Tiankang.

1. Bắt đầu từ môi trường, không phải từ catalogue

Trước khi xem mã cáp, cần trả lời năm câu hỏi. Mỗi câu trả lời quyết định một lớp trong kết cấu cáp:

• Nhiệt độ bề mặt cao nhất dọc tuyến cáp là bao nhiêu?
• Có dầu, dung môi, axit/kiềm hay tia UV không?
• Có rung, va đập, chuột cắn không?
• Tuyến cáp có đi chung máng với cáp động lực, cáp biến tần không?
• Khu vực có yêu cầu chống cháy, ít khói (hầm, phòng điều khiển, tàu) không?

Bảng dưới tóm tắt lựa chọn theo từng điều kiện.

2. Cáp bọc giáp: khi nào thật sự cần

Giáp kim loại bảo vệ cơ học, không phải để chống nhiễu tần số cao (dù giáp nối đất có giúp phần nào ở tần số thấp). Cáp đi trong ống thép hoặc máng có nắp thường không cần giáp; cáp chôn trực tiếp, đi dọc băng tải, khu vực xe nâng hoặc có chuột thì nên dùng. Lưu ý giáp làm cáp cứng hơn – bán kính uốn tối thiểu thường lớn gấp nhiều lần đường kính ngoài, cần lấy đúng theo datasheet để không làm gãy lõi khi kéo qua co.

3. Cáp chịu dầu, hóa chất và ngoài trời

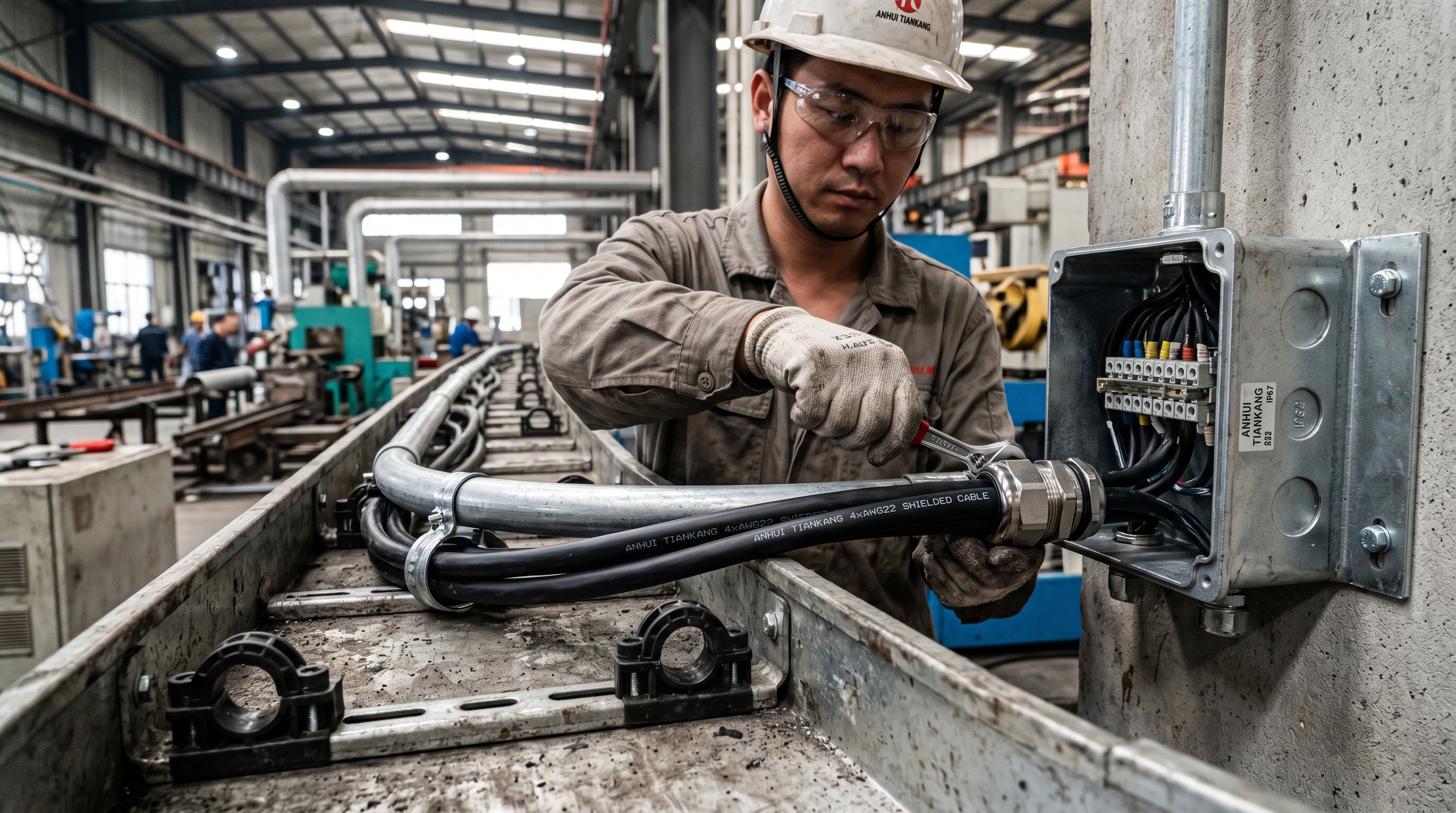

PVC thông thường trương nở và giòn dần khi ngâm dầu. Với khu vực máy nén, trạm thủy lực, kho xăng dầu nên dùng vỏ chịu dầu (PVC công thức riêng, PUR hoặc CR). Với hóa chất mạnh, fluoropolymer (FEP, PTFE) bền nhất nhưng giá cao và khó bóc vỏ. Ngoài trời cần thêm yêu cầu chống UV – vỏ màu đen chứa carbon black thường bền UV hơn vỏ xám. Đầu vào thiết bị phải dùng cable gland đúng đường kính cáp để giữ cấp bảo vệ IP của hộp đấu dây.

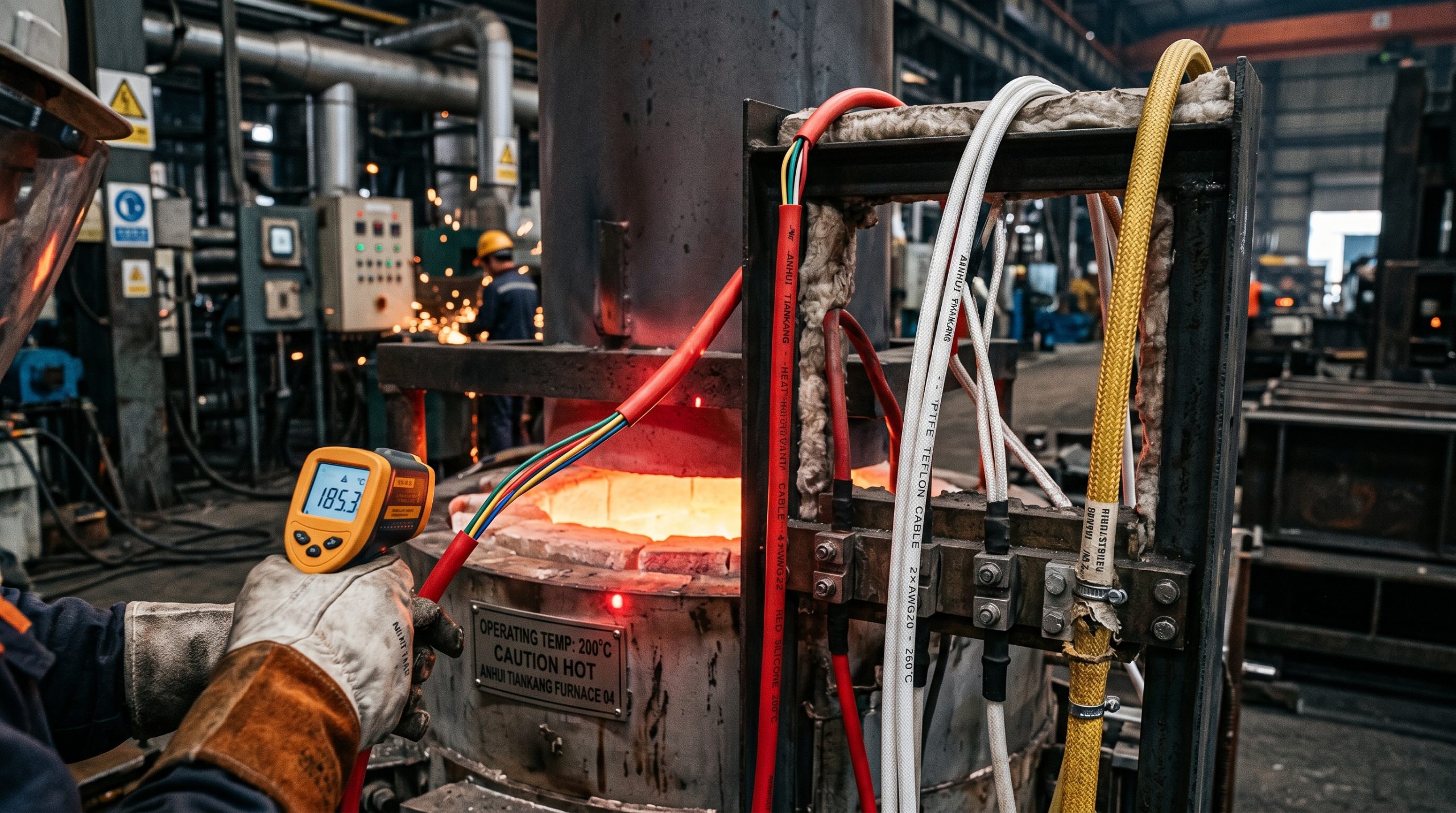

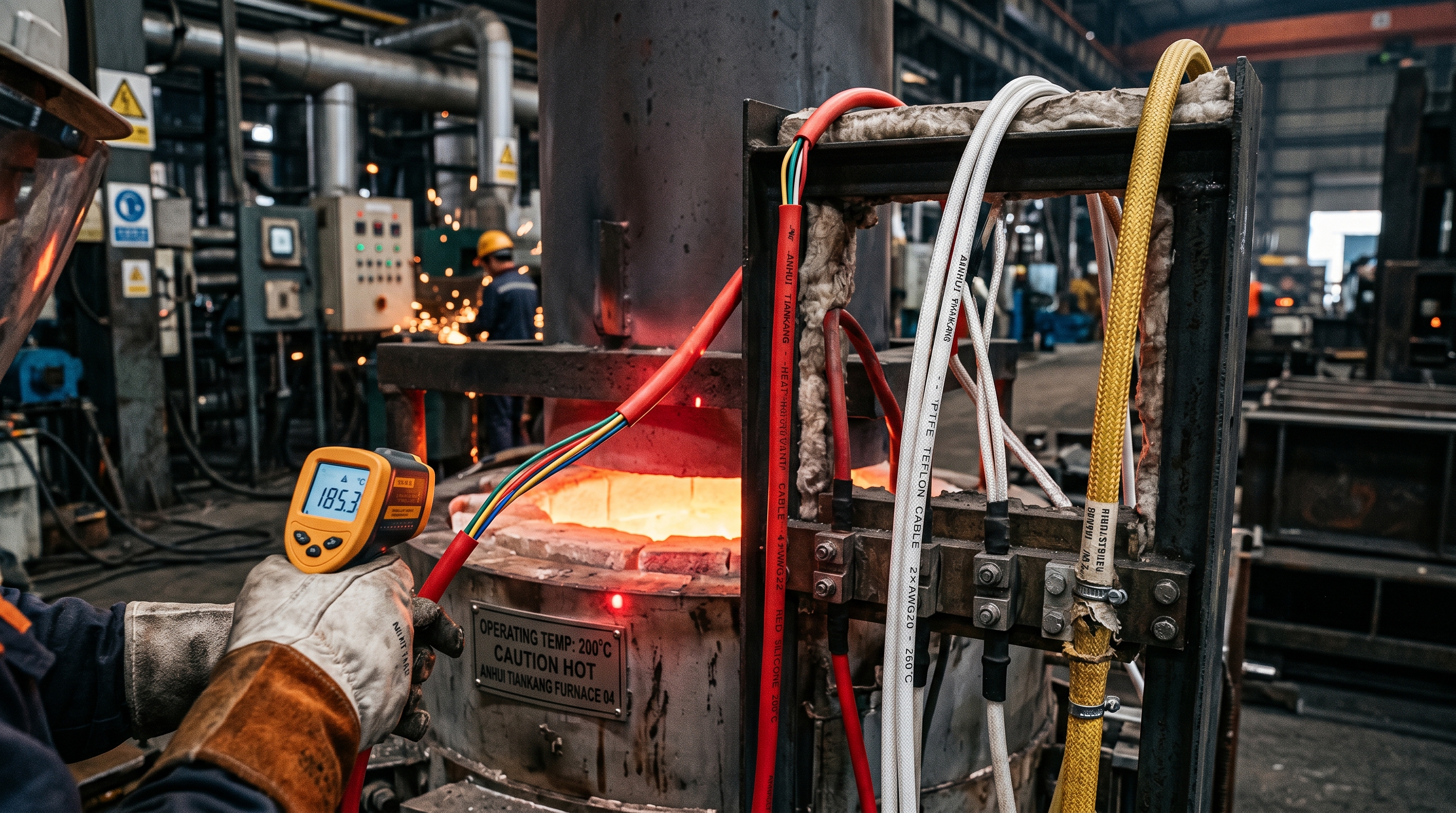

4. Cáp chịu nhiệt và cáp bù cho can nhiệt

Cần tách hai loại hay bị nhầm. Cáp tín hiệu chịu nhiệt (lõi đồng) dùng cho RTD, 4–20 mA đi qua vùng nóng. Cáp bù/cáp kéo dài cho thermocouple có lõi bằng hợp kim tương ứng với loại can nhiệt (K, J, N, T…); nếu nối can nhiệt type K bằng dây đồng thường, mối nối tại đầu cáp trở thành một mối nhiệt điện mới và gây sai số phụ thuộc nhiệt độ hộp đấu dây. Màu vỏ và mã cáp bù theo IEC 60584-3; chi tiết xem bài cáp nhiệt type K Anhui Tiankang.

Với RTD Pt100 nên dùng cáp 3 hoặc 4 lõi để bù điện trở dây dẫn: ở cấu hình 2 dây, 10 m cáp 0,5 mm² (khứ hồi khoảng 0,7 Ω) đã gây sai số gần 2 °C vì Pt100 chỉ thay đổi khoảng 0,385 Ω/°C.

5. Chống nhiễu: màn chắn, xoắn đôi và nối đất

• Xoắn đôi triệt nhiễu từ trường (cảm ứng từ cáp động lực) – quan trọng hơn nhiều người nghĩ.

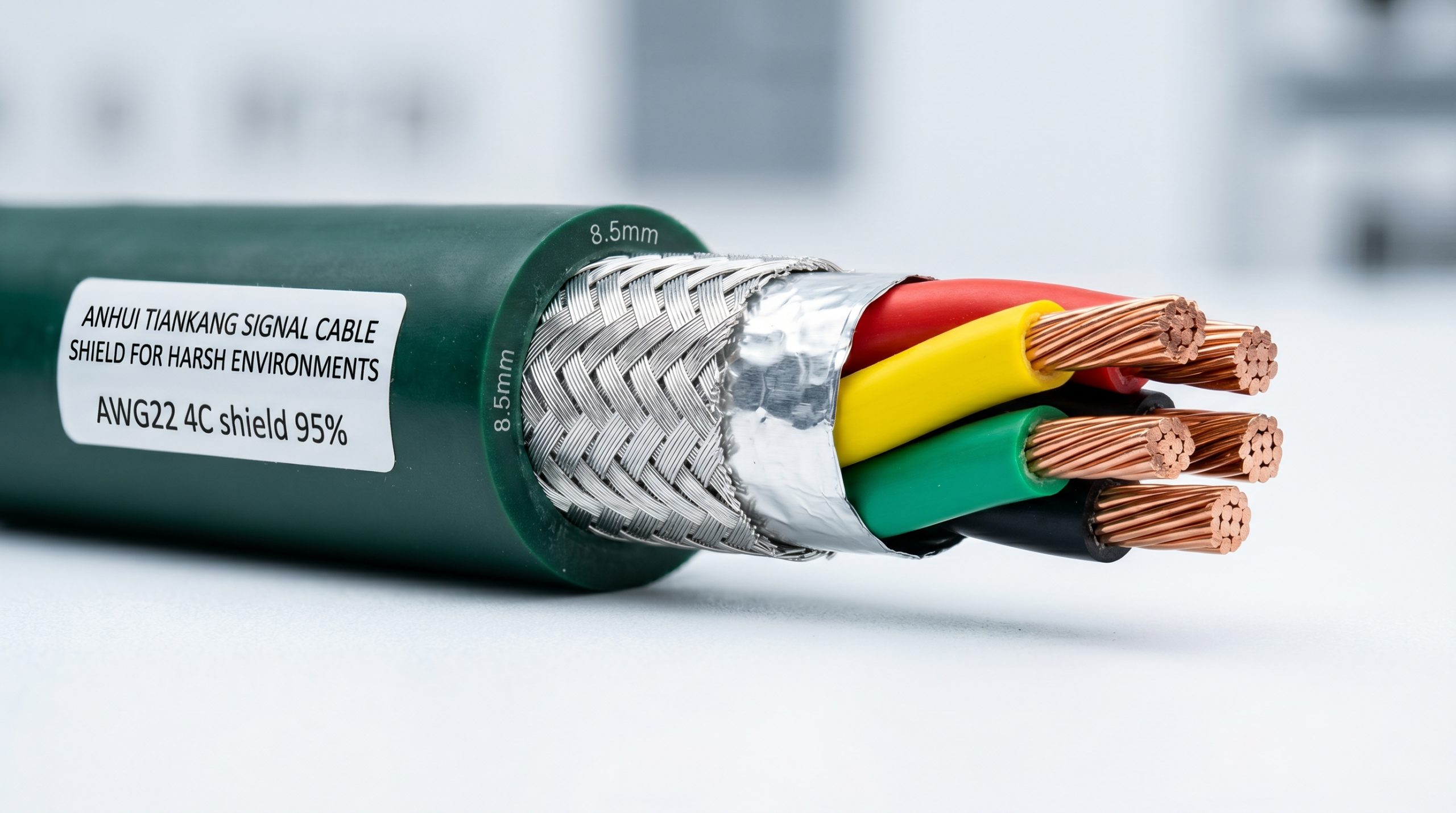

• Màn chắn foil chặn nhiễu điện trường tần số cao; lưới bện bền cơ học và hiệu quả ở tần số thấp hơn. Cáp đa cặp cho tín hiệu analog nên có màn chắn riêng từng cặp và màn chắn tổng.
• Nối đất màn chắn một đầu (thường phía tủ điều khiển) cho tín hiệu analog để tránh vòng đất; với mạng truyền thông tốc độ cao làm theo hướng dẫn của chuẩn bus tương ứng.
• Tách tuyến: cáp tín hiệu nên đi máng riêng hoặc cách cáp động lực/cáp motor biến tần một khoảng nhất định, giao cắt vuông góc khi bắt buộc phải cắt qua.

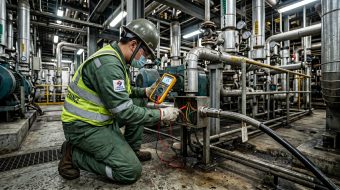

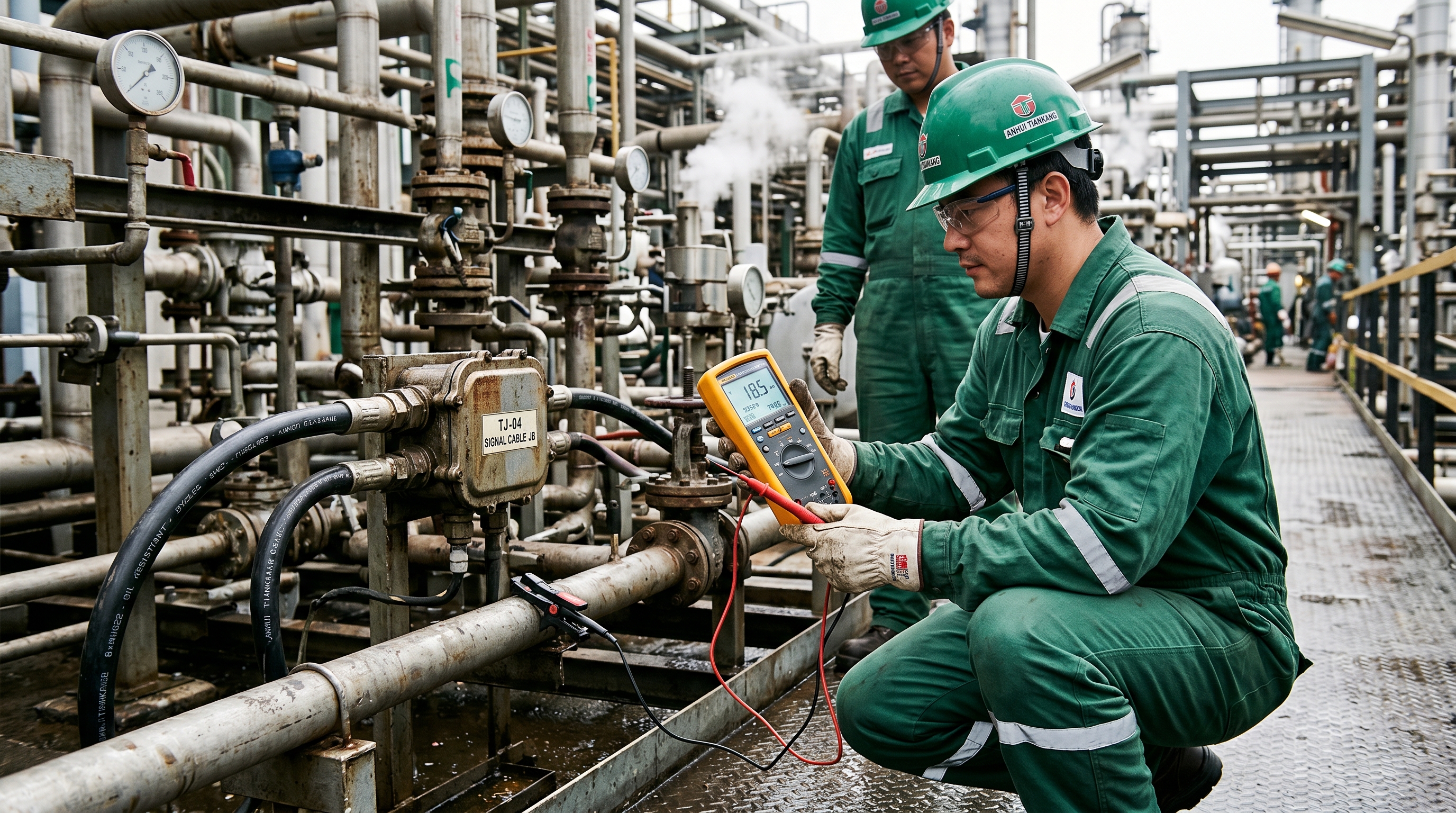

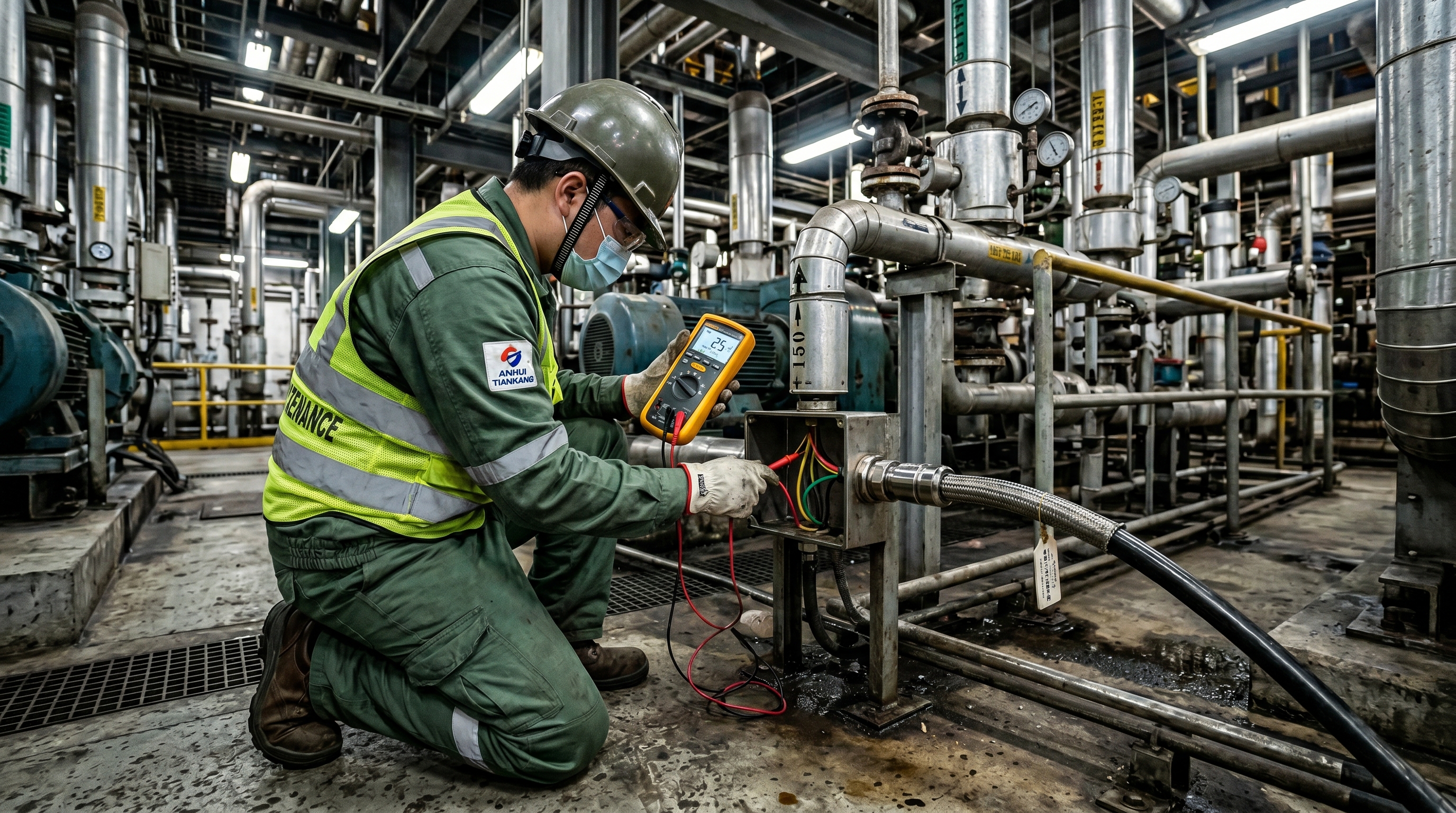

6. Lắp đặt và nghiệm thu

1. Kiểm tra cách điện lõi–lõi và lõi–màn chắn bằng megger ở điện áp phù hợp cấp cáp (ngắt thiết bị điện tử trước khi đo).
2. Đo thông mạch và điện trở vòng, ghi lại để so sánh khi bảo trì.
3. Kiểm tra bán kính uốn, điểm cố định, gland và nắp hộp đấu dây.
4. Với vòng 4–20 mA: bơm dòng 4, 12, 20 mA từ hiện trường và đối chiếu giá trị trên PLC/DCS.
5. Đánh số cáp hai đầu, cập nhật bản vẽ loop.

7. Tiêu chuẩn và chứng nhận cần hỏi nhà cung cấp

Thay vì tin vào quảng cáo “chịu mọi môi trường”, hãy yêu cầu datasheet ghi rõ: điện áp định mức, dải nhiệt độ làm việc, vật liệu cách điện/vỏ, cấu trúc màn chắn, tiêu chuẩn chậm cháy (IEC 60332-1/-3), LSZH (IEC 60754, IEC 61034) nếu có, và với cáp bù là cấp dung sai theo IEC 60584-3. Khu vực nguy hiểm cháy nổ cần thêm yêu cầu theo bộ IEC 60079 cho toàn hệ thống, không chỉ riêng cáp.

8. Bảo trì định kỳ

Kiểm tra trực quan vỏ cáp gần nguồn nhiệt và điểm uốn mỗi đợt bảo trì; đo lại điện trở cách điện hằng năm và so với giá trị nghiệm thu – giá trị giảm dần là dấu hiệu ẩm hoặc lão hóa. Tín hiệu nhảy khi biến tần chạy thường là lỗi màn chắn/nối đất chứ không phải lỗi cảm biến.

Xem thêm: cảm biến nhiệt độ Anhui Tiankang, cảm biến áp suất Anhui Tiankang cho ngành hóa chất, thiết bị đo mức công nghiệp.

Câu hỏi thường gặp

Có dùng chung cáp tín hiệu cho RTD và thermocouple được không?

RTD dùng cáp đồng thường; thermocouple phải dùng cáp bù đúng loại. Không dùng chung.

Màn chắn nên nối đất ở đâu?

Với tín hiệu analog, thường nối một đầu tại tủ điều khiển; đầu hiện trường cắt gọn và cách điện.

Cáp giáp có thay được màn chắn chống nhiễu không?

Không hoàn toàn. Giáp chủ yếu bảo vệ cơ học; tín hiệu analog gần biến tần vẫn cần xoắn đôi có màn chắn.
