Trong nhà máy hóa chất, cảm biến áp suất hỏng ít khi do mạch điện tử. Nó hỏng vì màng đo bị ăn mòn thủng, vì môi chất kết tinh làm nghẹt cổng áp, vì dầu điền đầy trong màng ngăn phản ứng với môi chất, hoặc vì lắp sai làm quá áp. Bài này trình bày cách chọn cảm biến áp suất cho ngành hóa chất, trong đó có dòng transmitter của Anhui Tiankang: chọn vật liệu, khi nào cần màng ngăn, chọn dầu điền đầy, chống cháy nổ và các lỗi lắp đặt.
Bước 1: Vật liệu tiếp xúc môi chất
Mục lục
Chỉ phần tiếp xúc môi chất (màng đo, cổng nối, gioăng) quyết định khả năng chịu hóa chất. Bảng dưới là định hướng chung; với từng môi chất cụ thể (nồng độ, nhiệt độ, tạp chất) phải tra bảng tương thích hóa chất của nhà sản xuất hoặc tài liệu ăn mòn, vì cùng một axit nhưng nồng độ và nhiệt độ khác có thể cho kết quả ngược nhau.
| Vật liệu | Thường phù hợp | Lưu ý |
|---|---|---|
| Inox 316L | Nước, hơi, dầu, nhiều dung môi hữu cơ, amoniac, kiềm loãng | Kém với clorua (nước biển, HCl), dễ ăn mòn rỗ |
| Hastelloy C-276 | Môi trường có clorua, nhiều axit oxy hóa và khử ở mức vừa | Không phải “chịu mọi thứ”; cần kiểm tra theo nồng độ, nhiệt độ |
| Monel | Axit HF, nước biển | Kém với môi trường oxy hóa mạnh |
| Tantali | Hầu hết axit, kể cả HCl đặc | Không dùng với HF và kiềm nóng đặc; giá cao |
| Màng phủ PTFE, PFA | Nhiều hóa chất ăn mòn, chống bám dính | Lớp phủ có thể bị thẩm thấu hoặc trầy xước; giới hạn nhiệt độ và chân không |
| Gốm (ceramic) | Nhiều axit, kiềm, chịu mài mòn | Gioăng (FKM, EPDM, FFKM) mới là điểm yếu, chọn gioăng theo hóa chất |
Bước 2: Có cần màng ngăn (diaphragm seal) không

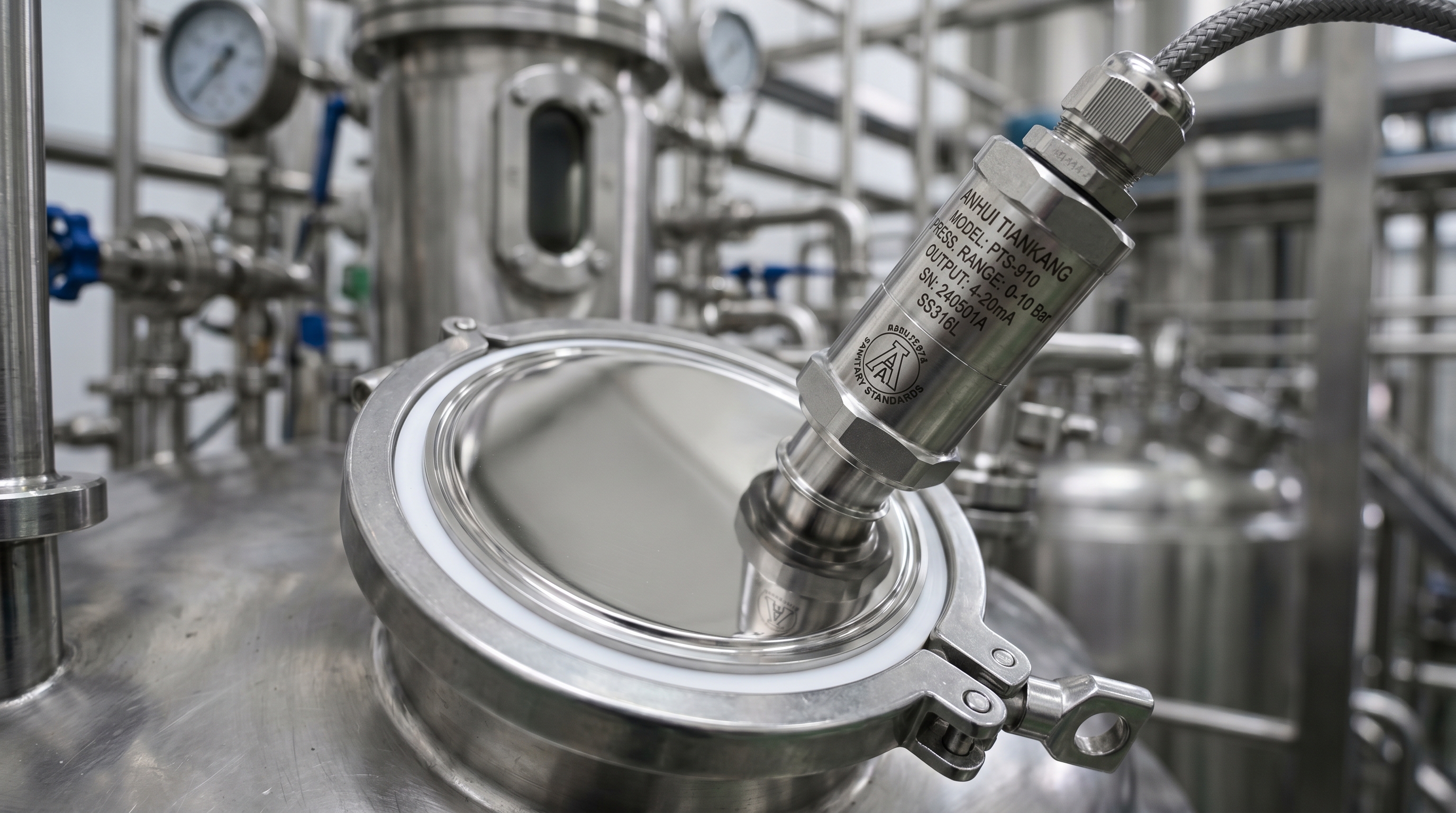

Màng ngăn là một màng kim loại hoặc phủ lớp chống ăn mòn đặt tại điểm đo, truyền áp suất qua dầu điền đầy tới cảm biến. Cần dùng khi:
- Môi chất đặc, nhớt, có hạt, dễ kết tinh hoặc đông đặc trong cổng áp.
- Môi chất ăn mòn mà cảm biến tiêu chuẩn không chịu được.
- Nhiệt độ môi chất vượt giới hạn của cảm biến (dùng ống mao dẫn hoặc phần tản nhiệt).
- Yêu cầu vệ sinh, không có khoang chết.
Cái giá phải trả: thêm sai số do nhiệt độ (dầu giãn nở), thời gian đáp ứng chậm hơn với ống mao dẫn dài, và giới hạn khi đo chân không. Ống mao dẫn nên ngắn nhất có thể, hai nhánh (với đo chênh áp) dài bằng nhau và đặt cùng điều kiện nhiệt độ.
Bước 3: Chọn dầu điền đầy
| Loại dầu | Dùng khi |
|---|---|
| Dầu silicone | Mục đích chung |
| Dầu halocarbon / perfluoro | Môi chất oxy, clo, chất oxy hóa mạnh: dầu silicone có thể phản ứng nguy hiểm |
| Dầu đạt chuẩn thực phẩm | Thực phẩm, dược phẩm |
| Dầu nhiệt độ cao, chân không | Môi chất nóng hoặc đo áp suất tuyệt đối thấp |
Bước 4: Dải đo và độ chính xác
Chọn dải sao cho áp suất làm việc khoảng giữa dải, và quá áp lớn nhất có thể xảy ra (búa nước, đóng van nhanh, giãn nở nhiệt khi van hai đầu đóng) nằm trong giới hạn quá áp của cảm biến. Với bình phản ứng có thể chạy chân không khi làm nguội, phải chọn cảm biến và màng ngăn chịu được chân không. Độ chính xác công bố thường ở điều kiện tham chiếu; sai số thực tế còn cộng thêm ảnh hưởng nhiệt độ môi trường, nhiệt độ môi chất (qua màng ngăn) và trôi dài hạn.
Bước 5: Chống cháy nổ
Khu vực có dung môi dễ bay hơi thường được phân vùng nguy hiểm. Transmitter phải có chứng nhận phòng nổ phù hợp (Ex d vỏ chống cháy hoặc Ex ia an toàn nội tại), đúng nhóm khí và cấp nhiệt độ của khu vực. Với Ex ia, vòng tín hiệu cần rào chắn hoặc bộ cách ly an toàn nội tại. Xem bài ATEX và IECEx.
Lắp đặt trong nhà máy hóa chất
- Van cô lập và van xả: để tháo cảm biến an toàn, xả áp và rửa trước khi tháo.
- Vòng xả rửa (flushing ring): với màng ngăn trên môi chất dễ bám, cho phép xả rửa mà không tháo thiết bị.
- Hướng cổng áp: với chất lỏng, lấy áp ở cạnh ống để khí không đọng; với khí, lấy áp phía trên để chất lỏng ngưng không đọng.
- Bảo vệ nhiệt: với hơi nóng, dùng ống xi-phông hoặc ống mao dẫn đủ dài.
- Vỏ và đầu cáp: hơi hóa chất ăn mòn vỏ nhôm và đầu cáp; cân nhắc vỏ inox ở khu vực khắc nghiệt.
Xử lý sự cố thường gặp
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Tín hiệu kẹt một giá trị | Cổng áp bị nghẹt do kết tinh, cặn; van cô lập chưa mở hết |
| Zero trôi theo ngày đêm | Ảnh hưởng nhiệt lên ống mao dẫn, màng ngăn |
| Số đọc tăng dần không trở lại | Màng bị ăn mòn hoặc biến dạng do quá áp |
| Tín hiệu chập chờn khi trời mưa | Nước vào hộp đấu dây, đầu cáp không kín |
Về transmitter Anhui Tiankang
Tiankang có các dòng transmitter áp suất, chênh áp và cảm biến kèm màng ngăn với tùy chọn vật liệu và dầu điền đầy theo đơn hàng. Khi đặt hàng cho hóa chất, cần ghi rõ môi chất, nồng độ, nhiệt độ, áp suất làm việc và lớn nhất, kiểu kết nối, vật liệu màng và gioăng, loại dầu, yêu cầu phòng nổ, và yêu cầu chứng nhận vật liệu kèm theo. Các chứng nhận (phòng nổ, an toàn chức năng) cần xác nhận cho đúng mã cụ thể trước khi mua.
Xem thêm: Cảm Biến Áp Suất Là Gì? Nguyên Lý, Phân Loại, Cách Chọn, Lắp Đặt Và Đấu Dây
Xem thêm: cảm biến áp suất giá bao nhiêu theo vật liệu màng.
Câu hỏi thường gặp
Inox 316L có dùng được cho axit không?
Một số axit loãng ở nhiệt độ thường thì được, nhiều trường hợp thì không, đặc biệt là axit có clorua. Không chọn theo kinh nghiệm chung; tra bảng tương thích theo nồng độ và nhiệt độ thực tế.
Hiệu chuẩn transmitter có màng ngăn thế nào?
Hiệu chuẩn cả cụm (transmitter cùng màng ngăn) trên giàn, sau đó chỉnh zero tại vị trí lắp để bù cột dầu trong ống mao dẫn. Xem hiệu chỉnh cảm biến áp suất.
