Cảm biến áp suất (pressure sensor, pressure transmitter) là thiết bị đo quan trọng nhất trong tự động hóa công nghiệp, cần hiệu chỉnh định kỳ để đảm bảo độ chính xác. Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước cung cấp quy trình 6 bước từ chuẩn bị thiết bị, đo as-found, điều chỉnh zero-span, đến lập chứng chỉ theo ISO/IEC 17025. Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước được HOANTRANTDH cập nhật thường xuyên theo tiêu chuẩn mới.

Pressure sensor đo dải 0-10 bar đến 0-1000 bar, output 4-20mA hoặc 0-10V, độ chính xác ±0,1-1% FS. Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước phân tích chi tiết: thiết bị chuẩn cần thiết (pressure calibrator Fluke 718, Druck DPI 620), quy trình 6 bước, điều chỉnh zero-span, kiểm tra linearity/hysteresis, và lập cert. HOANTRANTDH cung cấp dịch vụ hiệu chỉnh pressure sensor tại chỗ với thiết bị chuẩn NIST traceable, kỹ sư 10+ năm kinh nghiệm, cert ISO 17025 được audit chấp nhận. Nhiều kỹ sư tìm kiếm Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước để áp dụng vào lab hiệu chuẩn.

1. Tổng quan cảm biến áp suất cần hiệu chỉnh

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước áp dụng cho các loại: Với Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, bạn hiểu rõ tại sao cần xả khí trước khi đo.

• Pressure Transmitter 4-20mA: Rosemount 3051, Yokogawa EJA, Endress+Hauser Cerabar, Siemens Sitrans P. Output 4-20mA tương ứng dải đo. Độ chính xác ±0,075-0,5% FS. Hiệu chỉnh: so sánh output với áp suất chuẩn.
• Pressure Switch: Đóng/mở tiếp điểm tại set point. VD: 5 bar đóng, 4 bar mở (differential 1 bar). Hiệu chỉnh: kiểm tra set point chính xác, điều chỉnh nếu sai >±5%. Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước chỉ ra rằng TUR ≥4:1 là yêu cầu bắt buộc.
• Pressure Gauge (đồng hồ cơ): Bourdon tube, kim chỉ áp suất. Class 0,6 (±0,6% FS), Class 1,6 (±1,6% FS). Hiệu chỉnh: so sánh kim đọc với áp suất chuẩn, không điều chỉnh được (trừ zero adjustment).
• Digital Pressure Gauge: LCD hiển thị số, độ chính xác ±0,05-0,25% FS. Hiệu chỉnh: kiểm tra đọc số, có thể zero/span adjustment qua phím bấm. Doanh nghiệp nên đầu tư vào Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước để nâng cao năng lực nội bộ.
• Differential Pressure Transmitter: Đo chênh áp (DP) giữa 2 điểm. VD: lưu lượng qua orifice plate. Hiệu chỉnh: cần 2 pressure source hoặc 1 DP calibrator.
• Tần suất hiệu chỉnh: Transmitter class 0,1%: 12 tháng. Class 0,25-0,5%: 24 tháng. Pressure switch: 12 tháng. Gauge: 12-24 tháng tùy class. Môi trường khắc nghiệt (rung động, nhiệt độ cao, hóa chất): 6 tháng. Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước chỉ ra rằng linearity và hysteresis là thông số quan trọng.

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước đảm bảo tất cả loại sensor hoạt động chính xác. HOANTRANTDH áp dụng Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước trong mọi dự án field service.

Bảng 1: Các loại cảm biến áp suất và yêu cầu hiệu chỉnh

Loại sensor	Dải đo điển hình	Độ chính xác	Tần suất hiệu chỉnh	Độ khó
Transmitter 4-20mA	0-10 ~ 0-1000 bar	±0,075-0,5% FS	12-24 tháng	Trung bình
Pressure switch	0-10 ~ 0-100 bar	±2-5% set point	12 tháng	Dễ
Gauge cơ học	0-10 ~ 0-400 bar	±0,6-1,6% FS	12-24 tháng	Dễ
Digital gauge	0-1 ~ 0-700 bar	±0,05-0,25% FS	12-24 tháng	Trung bình
DP transmitter	0-100 ~ 0-10000 mmH2O	±0,1-0,5% FS	12 tháng	Khó

Theo ISA RP67.04, áp suất tĩnh (static pressure) ảnh hưởng đến DP transmitter. VD: DP transmitter 0-1000 mmH2O, áp suất tĩnh 10 bar → sai số +0,2% FS. Cần hiệu chỉnh ở áp suất tĩnh giống điều kiện vận hành, hoặc dùng sensor có bù áp suất tĩnh. Áp dụng đúng Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giúp tiết kiệm 50% thời gian hiệu chỉnh.

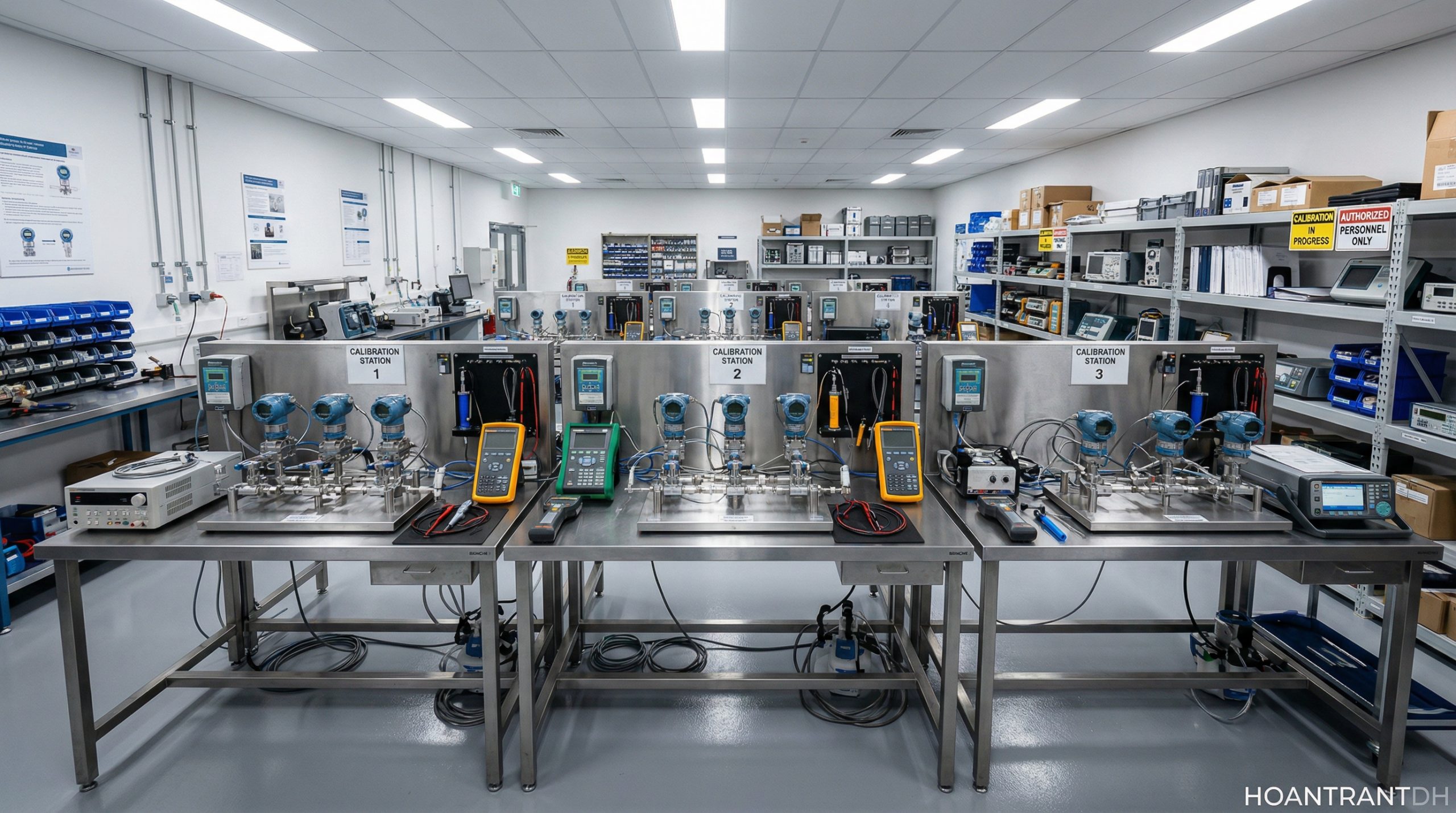

2. Chuẩn bị thiết bị và điều kiện

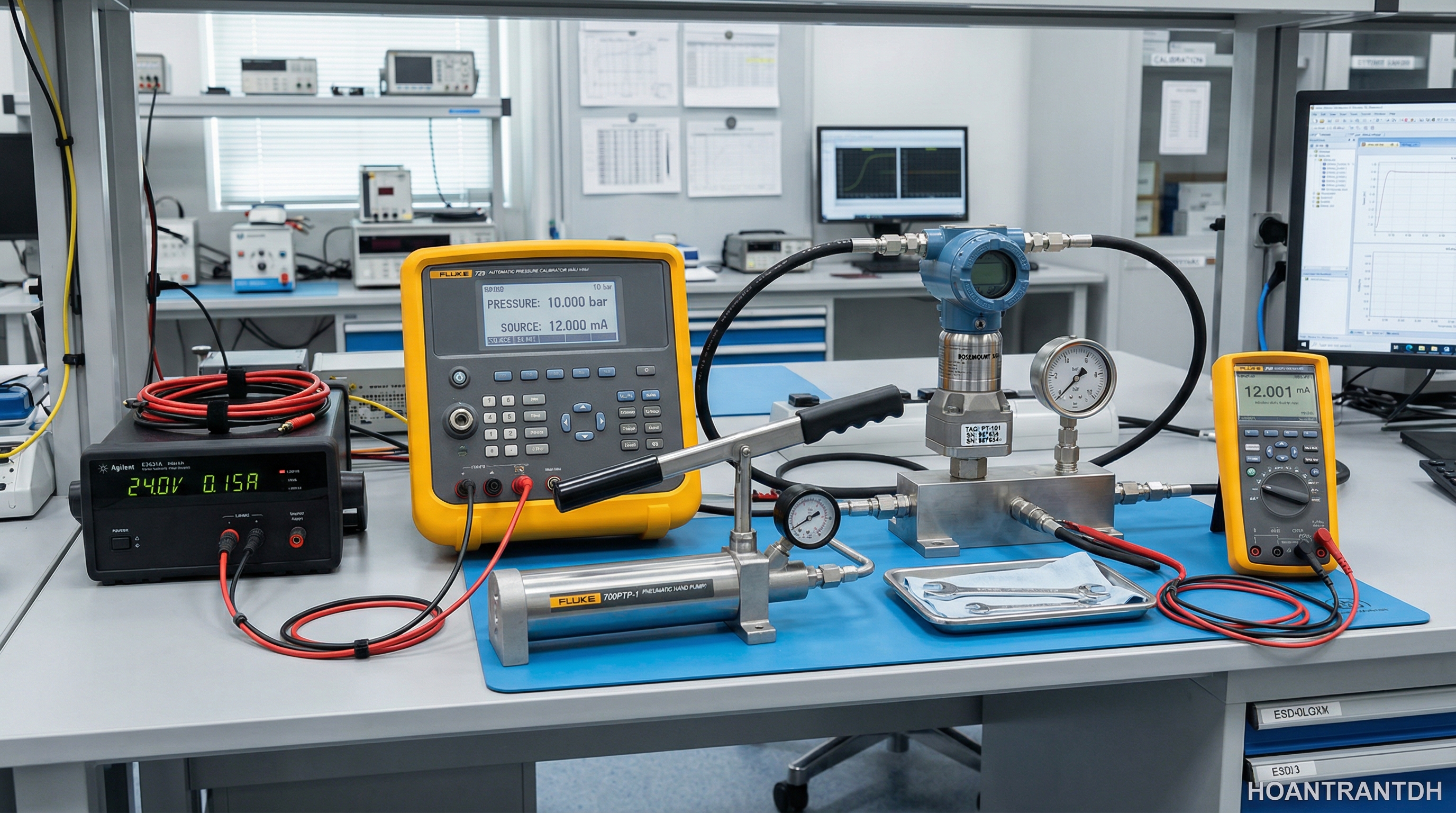

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước cần thiết bị sau: Sau khi nắm vững Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, bạn sẽ tự tin hiệu chỉnh mọi loại sensor.

Thiết bị chuẩn (Standard):

• Pressure Calibrator: Fluke 718 (2-300 psi, ±0,025% FS, 50 triệu), Fluke 719 Pro (0-300 psi, ±0,02%, 60 triệu), Druck DPI 620 (0-700 bar, ±0,02%, 150 triệu), Additel ADT 761 (0-1000 bar, ±0,01%, 200 triệu). Phải có cert ISO 17025, NIST traceable, trong hạn <12 tháng. Phần lập cert trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước tuân thủ ILAC P10:2020.
• Hand pump: Tạo áp suất thủy lực hoặc khí nén đến 700-1000 bar. VD: Fluke 700P, Druck PM620. Độ chính xác ±0,5% FS (không cần cert vì chỉ tạo áp, không đo).
• Multimeter: Đo output 4-20mA, 0-10V. Fluke 87V (10 triệu), Keysight U1252B (8 triệu). Độ phân giải 0,01mA cho 4-20mA. Có cert.
• Nguồn 24VDC: Cấp nguồn cho transmitter 4-20mA. Fluke 754 (60 triệu) tích hợp nguồn + đo dòng. Hoặc nguồn rời 24VDC/500mA (1-2 triệu). Bảng worksheet trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giúp ghi nhận dữ liệu chuẩn xác. Theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, việc kiểm tra hysteresis rất quan trọng để phát hiện lỗi.
• Manifold & Valves: Nối transmitter với calibrator, cách ly áp suất process. Ball valve, needle valve chống rò rỉ.
• HART Communicator (optional): Fluke 709H (20 triệu), Emerson 475 (50 triệu). Đọc/ghi URV, LRV, trim digital transmitter.

Điều kiện môi trường: Nếu quản lý nhiều sensor, Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước là tài liệu bắt buộc phải nắm.

• Nhiệt độ: 23±5°C. Nhiệt độ cao/thấp ảnh hưởng độ nhớt dầu trong gauge, độ nhạy diaphragm transmitter.
• Độ ẩm: <70% RH. Tránh ngưng tụ nước trong đường ống pneumatic. Phần adjustment zero-span của Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước rất thực tế và dễ áp dụng.
• Vị trí: Bàn phẳng, không rung động. Transmitter đặt cùng độ cao với calibrator (tránh sai số cột áp thủy tĩnh 0,1 bar/m).
• Venting (xả khí): Đường ống phải xả hết khí bọt (air bubble) trước khi hiệu chỉnh. Khí trong dầu gây sai số >±1%. Khi gặp vấn đề, quay lại Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước để tìm phần troubleshooting.

Chuẩn bị đúng theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước đảm bảo kết quả chính xác.

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giải đáp tại sao cần hiệu chỉnh cả tăng và giảm.

Bảng 2: Thiết bị chuẩn cho hiệu chỉnh áp suất Đội ngũ HOANTRANTDH sử dụng Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước làm SOP chuẩn.

Thiết bị	Model	Dải đo	Độ chính xác	Giá (VNĐ)
Pressure Calibrator	Fluke 718	2-300 psi	±0,025% FS	50 triệu
Pressure Calibrator	Druck DPI 620	0-700 bar	±0,02% FS	150 triệu
Hand pump	Fluke 700P	0-700 bar	–	15 triệu
Multimeter	Fluke 87V	4-20mA, 0-10V	±0,01mA	10 triệu
HART Comm.	Fluke 709H	HART protocol	–	20 triệu

3. Quy trình hiệu chỉnh 6 bước chuẩn Master Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước là yêu cầu cơ bản cho kỹ sư instrumentation.

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước thực hiện như sau:

Bước 1: Kiểm tra ban đầu (Pre-check) Nghiên cứu Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giúp nâng cao chất lượng hiệu chỉnh toàn diện.

• Kiểm tra transmitter: serial number đúng với yêu cầu, không hỏng, rò rỉ, vỡ diaphragm. Kiểm tra output hiện tại (tại process pressure) có bình thường không. Ghi thông tin: model, serial, range, output type.

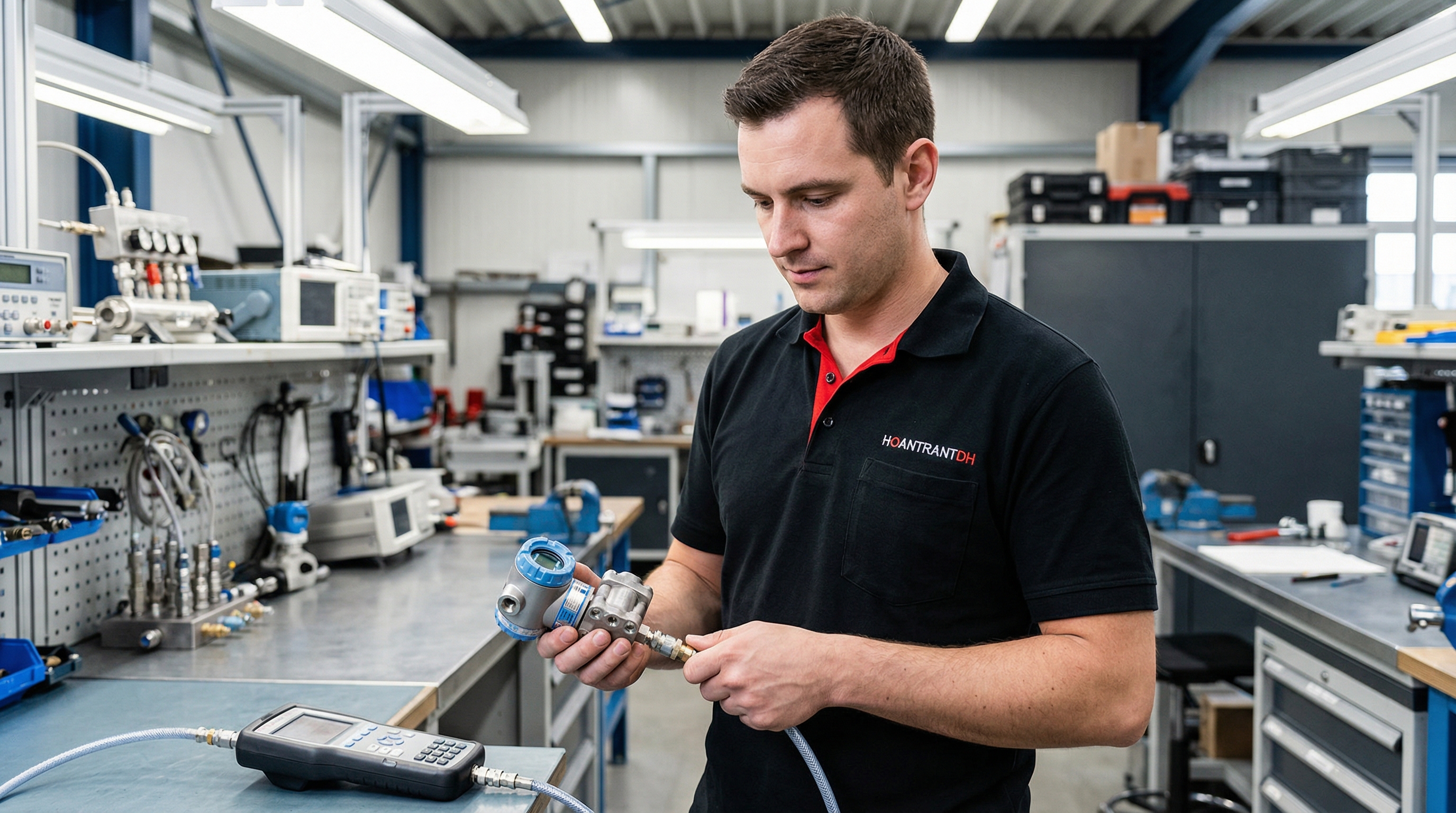

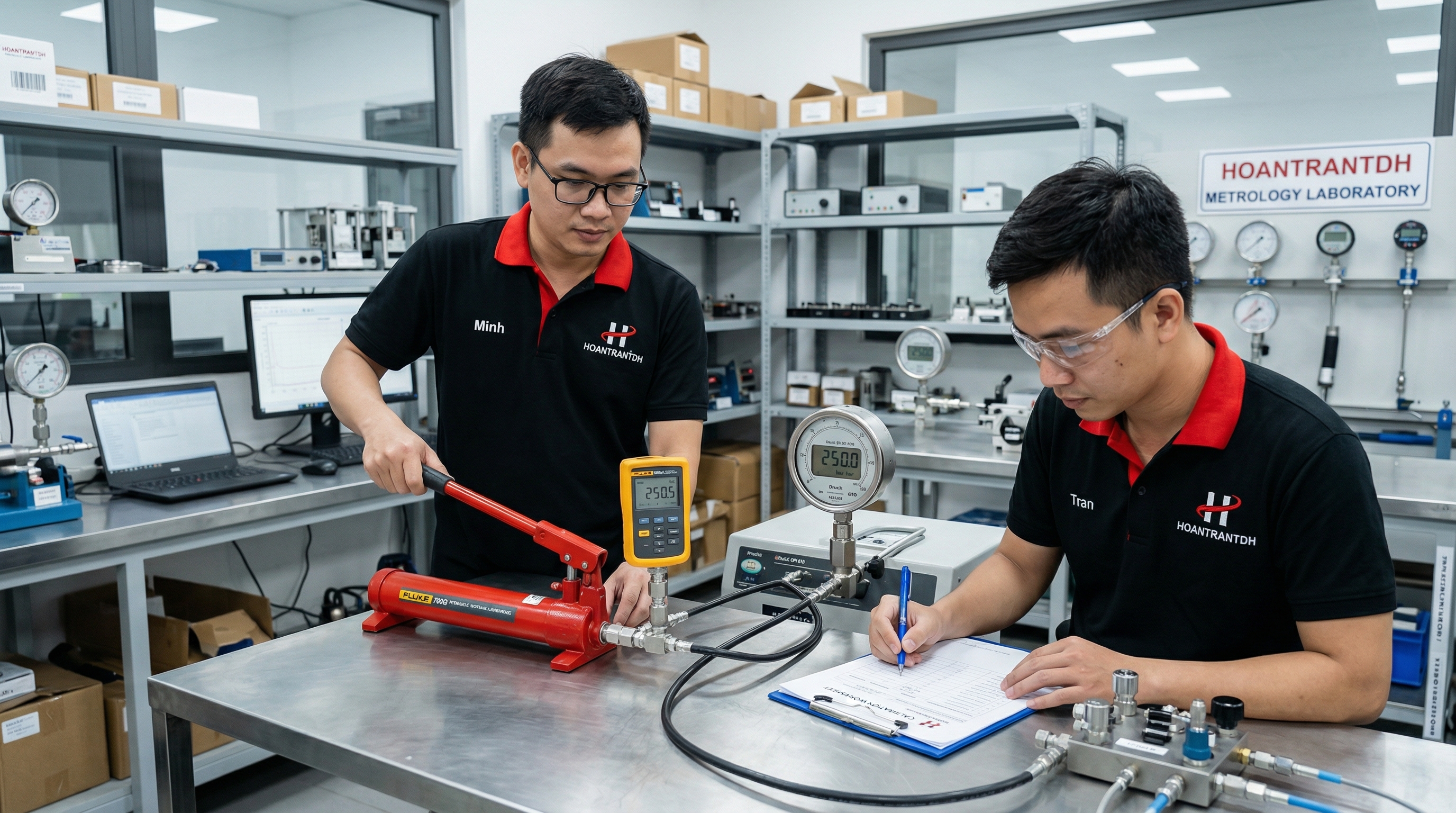

Bước 2: Tháo transmitter và đấu nối Nếu còn thắc mắc về Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, liên hệ HOANTRANTDH để được hỗ trợ.

• Tắt nguồn PLC/DCS, gắn tag “Under Calibration”. Tháo transmitter khỏi process, xả áp suất về 0. Đấu nối: Calibrator → Manifold → Transmitter. Nguồn 24VDC → Transmitter (+, -). Multimeter nối nối tiếp loop đo 4-20mA.

Bước 3: Đo As-Found (Trước điều chỉnh) HOANTRANTDH sử dụng Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước làm cơ sở đào tạo kỹ thuật viên.

• Chọn 5 điểm: 0%, 25%, 50%, 75%, 100%. VD: transmitter 0-100 bar → test tại 0, 25, 50, 75, 100 bar. Từng điểm: (1) Tạo áp suất bằng hand pump + calibrator, (2) Đợi ổn định 30s, (3) Đọc output (mA) trên multimeter, (4) Ghi vào worksheet. Tính sai số: E(%) = (mA_measured – mA_nominal) / 16 × 100. VD: tại 50 bar (50%), nominal = 12mA, đo = 12,15mA → E = +0,94% FS. Lặp lại tăng dần (0→100%) và giảm dần (100→0%) để kiểm tra hysteresis.

Bước 4: Đánh giá As-Found

• So sánh sai số với tolerance (thường ±0,5% FS cho class 0,25). Nếu Pass (trong tolerance) → ghi cert, kết thúc. Nếu Fail (ngoài tolerance) → tiếp bước 5 adjustment. Video demo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước trên YouTube thường thiếu chi tiết kỹ thuật.

Bước 5: Adjustment Zero và Span Feedback khách hàng cho thấy Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giúp họ hiệu chỉnh đúng chuẩn.

• (Chi tiết ở H2.4) Vặn zero pot/span pot hoặc digital trim qua HART để đưa sai số về ≤±0,25% FS. Sau adjustment, lặp lại bước 3 (đo as-left).

Bước 6: Đo As-Left và lập cert Theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, Fluke 719 Pro có độ chính xác ±0,02% FS.

• Đo lại 5 điểm sau adjustment, ghi as-left data. Kiểm tra Pass. Lập chứng chỉ: ghi as-found, as-left, sai số, MU (uncertainty ±0,1% FS), ngày hiệu chuẩn, ngày hết hạn (12 tháng), chữ ký. Lắp lại transmitter, test trên SCADA.

6 bước trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước tuân thủ ISO 17025, đảm bảo chất lượng. Bookmark trang này để dễ quay lại Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước khi cần tham khảo.

Bảng 3: Ví dụ worksheet hiệu chỉnh transmitter 0-100 bar Case study trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước là những ví dụ thực tế từ dự án lớn.

Điểm	Áp suất (bar)	Nominal (mA)	As-Found (mA)	Sai số (%)	As-Left (mA)
0%	0	4,00	4,08	+0,50%	4,00
25%	25	8,00	8,12	+0,75%	7,99
50%	50	12,00	12,15	+0,94%	12,01
75%	75	16,00	16,10	+0,63%	15,99
100%	100	20,00	20,18	+1,13%	20,00

Công thức: Output (mA) = 4 + (Pressure / Range) × 16. VD: 50 bar trên range 0-100 bar → 4 + (50/100) × 16 = 12mA. Sai số (%) = (Measured – Nominal) / 16 × 100. VD: đo 12,15mA, nominal 12mA → (0,15 / 16) × 100 = 0,94% FS.

4. Điều chỉnh Zero và Span In Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước ra giấy để tiện tham khảo tại phòng hiệu chỉnh.

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước hướng dẫn adjustment: Share Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước cho đồng nghiệp để cùng nâng cao kỹ năng hiệu chỉnh.

Zero Adjustment: PDF tài liệu Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước có thể download miễn phí từ HOANTRANTDH.

• Khi nào: Khi output tại 0 bar (0%) ≠ 4mA. VD: 0 bar đọc 4,08mA → sai +0,5%. Cần điều chỉnh zero.

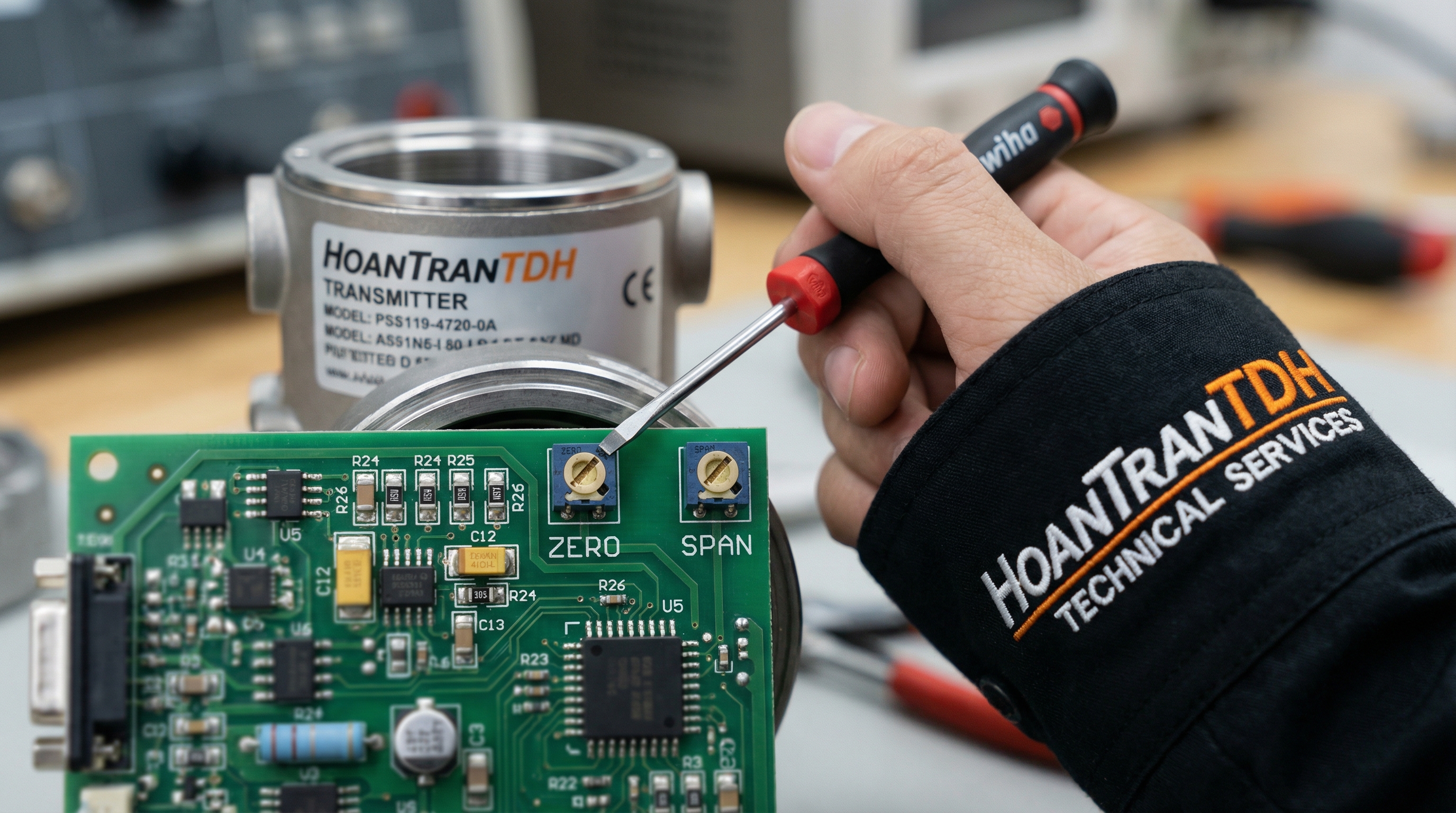

• Analog transmitter: Vặn biến trở “Zero” hoặc “Z” trên mainboard. Vặn từ từ, quan sát multimeter đến 4,00mA. Có transmitter dùng nam châm, không cần mở nắp. Lưu link Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước này để tiện tham khảo trong công việc hàng ngày.
• Digital transmitter (HART): Kết nối HART communicator, vào menu “Trim” → “Zero trim”. Đặt áp suất 0 bar, chọn “Trim zero” → transmitter tự động set output = 4mA. Nhanh, chính xác ±0,01mA.
• Lưu ý: Điều chỉnh zero KHÔNG ảnh hưởng span (lý thuyết). Thực tế có thể ảnh hưởng nhẹ, cần kiểm tra lại span sau zero adjustment. Khóa đào tạo về Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước của HOANTRANTDH kéo dài 2 ngày thực hành.

Span Adjustment:

• Khi nào: Khi output tại 100% ≠ 20mA, nhưng 0% = 4mA OK. VD: 100 bar đọc 20,18mA → sai +1,13%. Cần điều span.
• Analog: Vặn biến trở “Span” hoặc “S”. Đặt áp suất 100 bar (full scale), vặn đến 20,00mA.
• Digital HART: Vào menu “Trim” → “Span trim”. Đặt áp suất 100 bar, chọn “Trim span” → transmitter set output = 20mA. Nếu Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước này hữu ích, hãy chia sẻ cho các kỹ sư khác.
• Lưu ý: Span adjustment CÓ ảnh hưởng zero. Sau điều span, kiểm tra lại zero (0 bar = 4mA). Lặp lại 2-3 lần: zero → span → zero → span đến khi cả hai OK.

Thứ tự điều chỉnh:

• Luôn điều ZERO TRƯỚC, SPAN SAU. Lý do: zero là offset toàn dải, phải đúng trước. Span là độ nhạy (gain), điều sau dựa trên zero đã đúng. Quy trình chuẩn: (1) Điều zero tại 0 bar, (2) Điều span tại 100 bar, (3) Kiểm tra lại zero, (4) Nếu zero lệch → điều lại, (5) Kiểm tra span, (6) Lặp đến khi cả hai ≤±0,25%.

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước nhấn mạnh thứ tự này để tiết kiệm thời gian.

Bảng 4: So sánh Zero vs Span Adjustment

Đặc điểm	Zero Adjustment	Span Adjustment
Điều chỉnh tại	0% (0 bar)	100% (full scale)
Ảnh hưởng	Dịch toàn bộ đường cong	Thay đổi độ dốc
Ảnh hưởng lẫn nhau	KHÔNG ảnh hưởng span	CÓ ảnh hưởng zero
Thứ tự	Điều TRƯỚC	Điều SAU
Analog	Vặn zero pot	Vặn span pot
Digital HART	Zero trim	Span trim

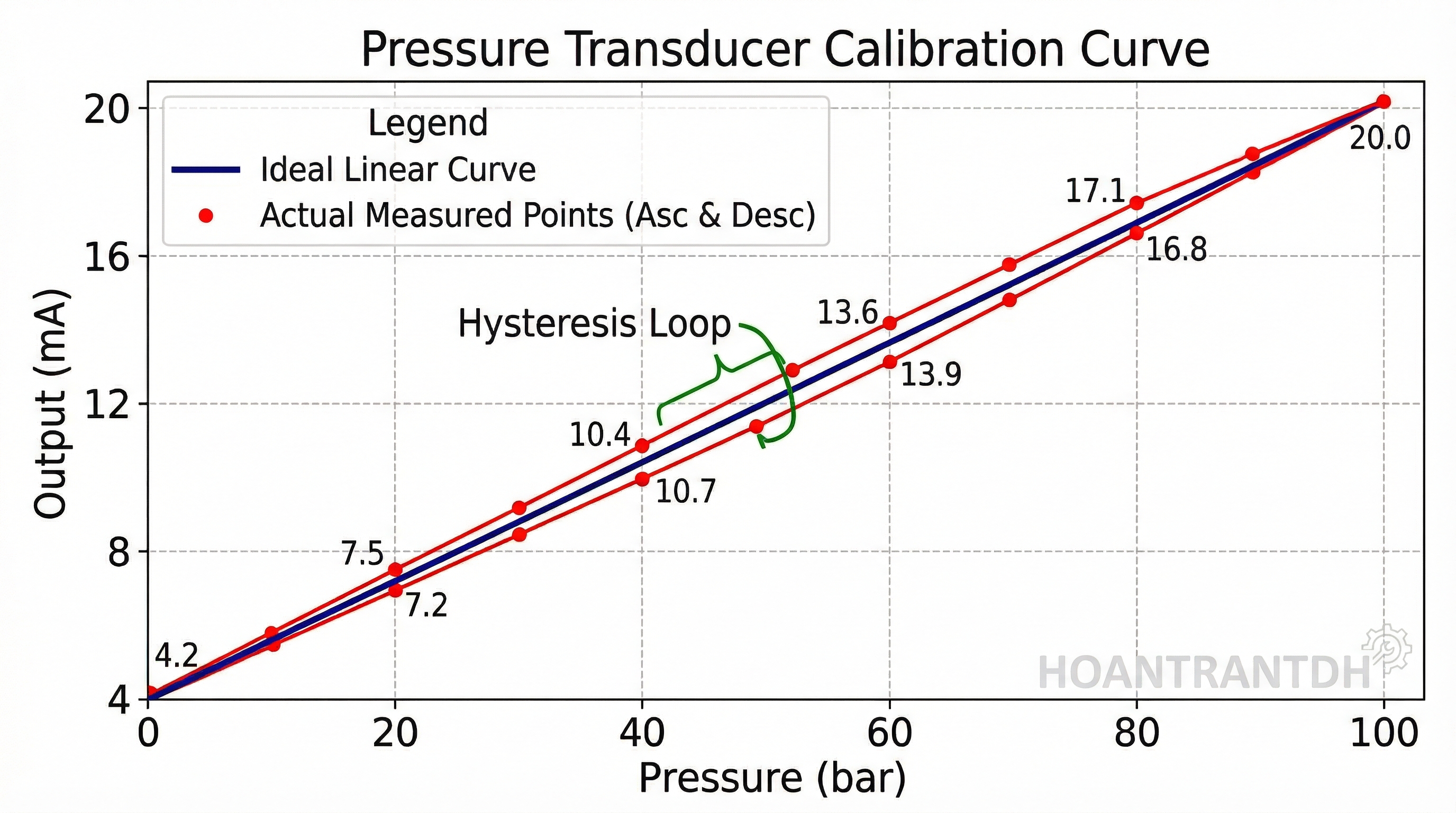

5. Kiểm tra độ tuyến tính và hysteresis

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước kiểm tra linearity và hysteresis:

• Linearity (Độ tuyến tính): Sai số giữa đường cong thực tế và đường thẳng lý tưởng. Đo 5 điểm 0-25-50-75-100%, vẽ đồ thị. Nếu điểm 50% lệch >±0,5% so với đường thẳng nối 0% và 100% → linearity error. VD: 0% = 4mA, 100% = 20mA → đường lý tưởng tại 50% = 12mA. Đo thực tế 12,3mA → linearity error +0,3mA (+1,88% FS). Nguyên nhân: sensor phi tuyến, mạch điện linearization lỗi. Khắc phục: thay sensor hoặc dùng PLC linearization (look-up table).
• Hysteresis (Độ trễ): Chênh lệch output khi áp suất tăng vs giảm tại cùng điểm. VD: 50 bar tăng lên đọc 12,1mA, giảm xuống đọc 11,9mA → hysteresis = 0,2mA (1,25% FS). Nguyên nhân: ma sát cơ học diaphragm, từ tính trong mạch điện, creep của strain gauge. Quy trình đo: tăng dần 0→100% ghi data, giảm dần 100→0% ghi data. Tính hysteresis = max(|output_up – output_down|) tại cùng áp suất. Tolerance: hysteresis ≤±0,5% FS cho class 0,25. Nếu >±0,5% → sensor hỏng, cần thay.
• Repeatability (Độ lặp lại): Đo cùng điểm 3 lần, tính độ lệch chuẩn. VD: 50 bar đo 3 lần: 12,01mA, 12,00mA, 12,02mA → trung bình 12,01mA, σ = 0,01mA. Repeatability = 3σ = 0,03mA (0,19% FS). Tolerance: ≤±0,1% FS. Nếu lớn hơn → nhiễu, cần lọc tín hiệu.

3 thông số linearity, hysteresis, repeatability trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước đánh giá chất lượng sensor.

Bảng 5: Tolerance thông số hiệu chỉnh

Thông số	Class 0,1%	Class 0,25%	Class 0,5%	Khắc phục nếu vượt
Accuracy (sai số)	±0,1% FS	±0,25% FS	±0,5% FS	Adjustment hoặc thay
Linearity	±0,05% FS	±0,15% FS	±0,3% FS	Thay sensor
Hysteresis	±0,05% FS	±0,2% FS	±0,4% FS	Thay sensor
Repeatability	±0,05% FS	±0,1% FS	±0,2% FS	Lọc nhiễu, kiểm tra nguồn

6. Lập chứng chỉ hiệu chỉnh

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước yêu cầu cert đầy đủ:

• Nội dung bắt buộc: Thông tin khách hàng (tên, địa chỉ). Thông tin thiết bị (nhà sản xuất, model, serial, range, output type). Điều kiện hiệu chỉnh (nhiệt độ 23±2°C, độ ẩm 50±10% RH, ngày hiệu chuẩn). Thiết bị chuẩn (model, serial, cert number, traceability NIST, ngày hết hạn cert chuẩn). Kết quả: as-found data (trước adjustment), as-left data (sau adjustment), sai số tại từng điểm. Uncertainty (MU): ±0,1% FS (k=2, 95%). Kết luận: Pass/Fail theo tolerance. Ngày hết hạn cert: 12 tháng kể từ ngày hiệu chỉnh. Chữ ký: kỹ sư hiệu chuẩn + technical manager.
• Traceability statement: “This calibration is traceable to NIST (National Institute of Standards and Technology) through certificate ABC-12345 dated 2025-12-01”. Bắt buộc cho audit ISO 9001/ISO 13485.
• Logo ISO 17025: Nếu lab được công nhận ISO 17025, in logo ILAC-MRA và số accreditation. Nếu chưa → không in logo, ghi “This certificate is not accredited”.
• Định dạng: PDF có watermark “Calibration Certificate”, QR code verify online, protect PDF không cho sửa. In trên giấy A4 có logo công ty + ISO 17025.
• Lưu trữ: Lưu cert gốc PDF + raw data Excel ≥5 năm theo ISO 17025. Backup cloud (Google Drive, OneDrive). Khách hàng giữ 1 bản gốc, công ty giữ 1 bản.

Cert theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước phải đầy đủ mới hợp lệ audit.

Theo ILAC P10:2020, cert phải nêu rõ: (1) Traceability chain về NIST/PTB, (2) As-found và as-left riêng biệt nếu có adjustment, (3) MU tính theo GUM, (4) Statement: “This certificate shall not be reproduced except in full”. Thiếu 1 trong 4 → cert không hợp lệ.

7. Lỗi thường gặp và khắc phục

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước liệt kê lỗi phổ biến:

• Lỗi 1: Output dao động không ổn định: Hiện tượng: output nhảy ±0,1-0,5mA liên tục. Nguyên nhân: khí bọt trong đường ống, rò rỉ, nguồn 24VDC nhiễu, transmitter lỗi. Khắc phục: xả khí (venting) đường ống, kiểm tra đấu nối chặt, đổi nguồn nguồn sạch, thay transmitter nếu lỗi.
• Lỗi 2: Zero drift nhanh (<3 tháng): Zero đúng sau adjustment, nhưng 2-3 tháng lại lệch +0,3%. Nguyên nhân: lão hóa sensor, nhiệt độ môi trường thay đổi, rung động. Khắc phục: bù nhiệt độ, lắp chống rung, thay sensor.
• Lỗi 3: Hysteresis lớn (>1%): Output tăng/giảm chênh >1% tại cùng áp suất. Nguyên nhân: diaphragm bị cong vĩnh viễn, strain gauge creep. Khắc phục: thay sensor, không điều chỉnh được.
• Lỗi 4: Không điều chỉnh được zero/span: Vặn biến trở hết hành trình vẫn không đủ. Nguyên nhân: sensor drift quá lớn (>±3% FS), biến trở hỏng, mạch điện lỗi. Khắc phục: thay sensor hoặc mainboard.
• Lỗi 5: Sai số cột áp thủy tĩnh: Transmitter đặt cao hơn calibrator 1m → sai số -0,1 bar (do cột nước). Khắc phục: đặt transmitter cùng độ cao với calibrator, hoặc bù toán cột áp: ΔP = ρ×g×h. VD: dầu ρ=900 kg/m³, h=1m → ΔP = 900×9,81×1 = 8829 Pa ≈ 0,088 bar.
• Lỗi 6: Quá áp (overpressure): Tạo áp suất >110% range → làm hỏng diaphragm. VD: transmitter 0-100 bar, bơm lên 120 bar → vỡ. Khắc phục: luôn kiểm tra pressure relief valve, tăng áp từ từ.

6 lỗi này trong Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước chiếm 80% vấn đề hiệu chỉnh.

8. FAQ – Câu hỏi thường gặp

Câu 1: Theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, có thể hiệu chỉnh pressure sensor không tháo khỏi process không?

Khó. Hiệu chỉnh chuẩn cần áp suất chính xác 0, 25, 50, 75, 100%. Process pressure thay đổi liên tục, không kiểm soát được. Trừ khi có: (1) Isolation valve đóng process, (2) Vent valve xả về 0, (3) Test pump tạo áp suất chính xác. Nhưng điều này phức tạp, dễ sai. Khuyến nghị: tháo ra hiệu chỉnh tại lab hoặc field setup riêng. Field calibration (tại chỗ) có thể nếu mang thiết bị chuẩn đến, nhưng vẫn phải tháo transmitter khỏi process.

Câu 2: Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước cho biết TUR (Test Uncertainty Ratio) là gì?

TUR = Uncertainty của transmitter (UUT) / Uncertainty của thiết bị chuẩn. ISO 17025 yêu cầu TUR ≥4:1. VD: transmitter class 0,25% (±0,25% FS = ±0,25 bar trên 0-100 bar). Thiết bị chuẩn phải ≤±0,0625 bar (±0,0625% FS). Nếu dùng Fluke 718 ±0,025% → TUR = 0,25 / 0,025 = 10:1 → OK. Nếu TUR <4:1 → uncertainty quá lớn, cert không hợp lệ hoặc phải tính guard-banding.

Câu 3: Theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, tại sao cần hiệu chỉnh cả tăng và giảm (up/down)?

Để phát hiện hysteresis. Sensor có thể đọc chính xác khi tăng áp, nhưng sai khi giảm áp do ma sát, từ tính. Hiệu chuẩn đầy đủ: tăng 0→100% ghi 5 điểm, giảm 100→0% ghi 5 điểm. Tổng 10 điểm. Tính hysteresis = max chênh lệch tại cùng áp suất. Nếu chỉ đo tăng → bỏ sót lỗi hysteresis.

Câu 4: Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước giải thích tại sao cần xả khí (venting)?

Khí trong dầu thủy lực nén được, gây sai số. VD: 1% khí trong dầu → sai số ±1-2% FS. Khi bơm áp lên, khí nén lại → áp suất thực thấp hơn đọc. Khi xả áp, khí nở ra → áp suất thực cao hơn. Xả khí: (1) Mở bleed valve cao nhất, (2) Bơm áp từ từ, (3) Khí thoát qua bleed, (4) Đóng bleed khi chỉ thấy dầu ra, không khí. Mất 5-10 phút nhưng rất quan trọng.

Câu 5: Theo Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước, differential pressure transmitter khó hiệu chỉnh hơn?

Có. DP transmitter có 2 cổng: high (H), low (L). Đo ΔP = P_H – P_L. Hiệu chỉnh cần: (1) Cổng L nối atmospheric (0 bar), (2) Cổng H nối calibrator tạo áp. Hoặc dùng DP calibrator chuyên dụng (Fluke 718-1G, Druck DPI 610). Ngoài ra, DP transmitter bị ảnh hưởng áp suất tĩnh (static pressure). VD: cả H và L đều 10 bar, ΔP = 0, nhưng sensor đọc sai ±0,2% do áp suất tĩnh. Cần hiệu chỉnh ở cả zero và span với áp suất tĩnh giống vận hành.

Kết luận

Hướng dẫn hiệu chỉnh cảm biến áp suất chi tiết từng bước là quy trình kỹ thuật quan trọng, đảm bảo cảm biến áp suất hoạt động chính xác trong hệ thống tự động hóa. Quy trình 6 bước: chuẩn bị thiết bị chuẩn NIST traceable, đo as-found 5 điểm, đánh giá tolerance, adjustment zero-span, đo as-left, lập chứng chỉ ISO 17025. Kiểm tra linearity, hysteresis, repeatability đảm bảo chất lượng sensor.
