Dải Đo (Span) & Điều Chỉnh Zero Cảm Biến Là Gì? Hướng Dẫn Thực Hành Hiệu Chỉnh Zero Và Span Cảm Biến Cơ Bản

Dù là cảm biến nhiệt độ, áp suất, lưu lượng hay mức – tất cả đều có hai thông số thiết lập cốt lõi mà kỹ sư hiện trường phải nắm vững: Zero (điểm gốc) và Span (dải đo). Hiệu chỉnh sai hai thông số này khiến mọi giá trị đo đều lệch – dù cảm biến hoàn toàn bình thường. Ngược lại, hiểu đúng và calibration chuẩn xác giúp hệ thống đo lường tin cậy trong suốt vòng đời vận hành.

Bài viết này giải thích từng bước: Zero và Span là gì, công thức tính, quy trình hiệu chỉnh Zero và Span cảm biến thực hành 5 bước, các loại sai số và lỗi thường gặp – được biên soạn bởi kỹ sư HOANTRANTDH.

1. Zero Và Span Là Gì? Phân Biệt Cơ Bản Cho Người Mới

1.1  Zero (Điểm gốc – Lower Range Value)

Zero là giá trị đầu vào (input) tương ứng với đầu ra nhỏ nhất của cảm biến hoặc transmitter. Ví dụ:

• Transmitter áp suất 4–20 mA, dải 0–10 bar: Zero = 0 bar → tín hiệu ra = 4 mA
• Transmitter nhiệt độ 4–20 mA, dải -50–150 °C: Zero = -50 °C → tín hiệu ra = 4 mA
• Cảm biến 0–10 V, dải 0–100 m³/h: Zero = 0 m³/h → tín hiệu ra = 0 V

Điều chỉnh Zero dịch chuyển toàn bộ đường đặc tuyến lên hoặc xuống theo chiều dọc – thay đổi điểm bắt đầu mà không thay đổi độ dốc.

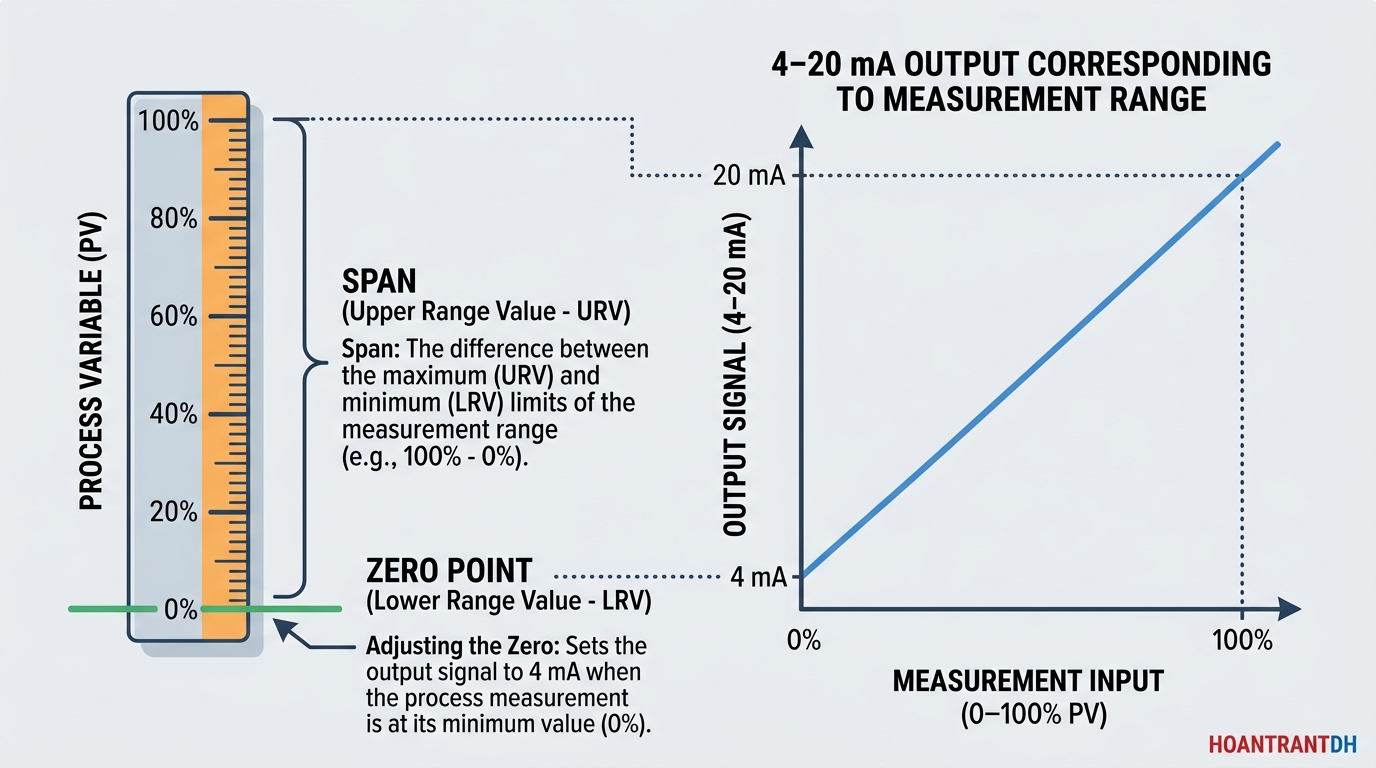

1.2  Span (Dải đo – Range)

Span là khoảng cách giữa giá trị đầu vào lớn nhất và nhỏ nhất của dải đo – hay nói cách khác, là “độ rộng” của thang đo:

∑	Span = Upper Range Value (URV) – Lower Range Value (LRV)



• Dải 0–10 bar: Span = 10 – 0 = 10 bar
• Dải -50–150 °C: Span = 150 – (-50) = 200 °C
• Dải 4–20 mA tương ứng span đo: toàn bộ 16 mA biểu diễn 100% dải đo

Điều chỉnh Span thay đổi độ dốc của đường đặc tuyến – kéo giãn hoặc thu nhỏ dải đo mà không thay đổi điểm Zero.

1.3  Mối quan hệ Zero – Span – Tín hiệu ra

Với tín hiệu 4–20 mA, công thức chuyển đổi tổng quát là:

∑	I (mA) = 4 + [(X – LRV) / Span] × 16

Trong đó X là giá trị đo thực tế, LRV là Lower Range Value (Zero). Điều chỉnh Zero thay đổi LRV; điều chỉnh Span thay đổi (URV – LRV).

💡	Ví dụ: Cảm biến áp suất dải 0–6 bar, đo được 3 bar. I = 4 + [(3–0)/6] × 16 = 4 + 8 = 12 mA. Kiểm tra: 12 mA tương ứng đúng 50% dải đo.



2. Phân Loại Sai Số Trong Hiệu Chỉnh Zero Và Span Cảm Biến – Nền Tảng Để Hiệu Chỉnh Zero Và Span Cảm Biến Đúng

Trước khi thực hiện Hiệu Chỉnh Zero Và Span Cảm Biến, kỹ sư cần phân biệt các loại sai số để hiệu chỉnh đúng thứ:

Loại sai số	Biểu hiện	Điều chỉnh	Ví dụ thực tế
Sai số Zero (Zero Error / Offset)	Toàn bộ đường cong lệch đều – đọc cao hơn hoặc thấp hơn thực tế một lượng cố định	Chỉnh Zero	Cảm biến đọc 0,5 bar khi thực tế 0 bar
Sai số Span (Gain / Sensitivity Error)	Sai số tăng tỷ lệ theo giá trị đo – lớn ở đầu dải, nhỏ ở điểm Zero	Chỉnh Span	Đọc 9,5 bar khi thực tế 10 bar (Zero đúng)
Sai số Linearity (Tuyến tính)	Không thể bù bằng chỉnh Zero/Span – đường cong thực tế bị cong so với lý thuyết	Không chỉnh được – thay thiết bị	Sai lớn ở giữa dải, Zero và Span đúng
Sai số Hysteresis	Đọc khác nhau khi tăng và khi giảm giá trị đo	Không chỉnh được – đặc tính thiết bị	Phao từ: đọc 5 m khi lên, đọc 4,8 m khi xuống
Sai số nhiệt độ (Thermal Drift)	Zero và/hoặc Span trôi theo nhiệt độ môi trường	Chỉnh lại tại nhiệt độ vận hành	Đọc lệch khi nhà máy nóng lên vào ban ngày

Hiệu Chỉnh Zero Và Span Cảm Biến thực tế chỉ sửa được sai số Zero và Span. Sai số linearity và hysteresis là đặc tính thiết bị – nếu vượt quá spec, cần thay thế thiết bị.

3. Quy Trình Hiệu Chỉnh Zero Và Span Cảm Biến – 5 Bước Thực Hành

Dưới đây là quy trình 5 bước chuẩn để hiệu chỉnh Zero và Span cảm biến tại hiện trường – áp dụng cho cả transmitter áp suất, nhiệt độ, mức và lưu lượng:

①

Bước 1: Chuẩn bị thiết bị và tài liệu Thu thập: datasheet thiết bị (dải đo, độ chính xác spec), thiết bị chuẩn có độ chính xác tốt hơn ít nhất 4 lần (ABST 4:1 accuracy ratio), đồng hồ đo tín hiệu (loop calibrator hoặc đồng hồ vạn năng), sổ ghi chép Hiệu Chỉnh Zero Và Span Cảm Biến theo biểu mẫu ISO 9001.

②	Bước 2: Kiểm tra sơ bộ (As-Found Check) Trước khi chỉnh, đo và ghi lại giá trị hiện tại của thiết bị ở ít nhất 5 điểm: 0%, 25%, 50%, 75%, 100% dải đo. So sánh với giá trị chuẩn để xác định lượng lệch Zero và Span. Đây là số liệu “as-found” – bằng chứng tình trạng trước khi hiệu chỉnh.

③	Bước 3: Hiệu chỉnh Zero (điểm 0%) Áp đặt đầu vào chuẩn bằng giá trị LRV (điểm Zero). Đọc tín hiệu ra. Nếu tín hiệu ra ≠ 4 mA (hoặc 0 V), điều chỉnh biến trở ZERO trên thiết bị cho đến khi tín hiệu ra = giá trị mong muốn. Thực hiện ít nhất 2–3 lần để đảm bảo ổn định.

④

Bước 4: Hiệu chỉnh Span (điểm 100%) Giữ nguyên, áp đặt đầu vào chuẩn bằng giá trị URV (điểm Span). Đọc tín hiệu ra. Nếu ≠ 20 mA (hoặc 10 V), điều chỉnh biến trở SPAN cho đến khi đúng. Sau đó quay lại kiểm tra Zero – chỉnh Span đôi khi ảnh hưởng nhẹ đến Zero. Lặp lại Zero → Span cho đến khi cả hai đúng.

⑤

Bước 5: Kiểm tra xác nhận (As-Left Check) và lập hồ sơ Đo lại ở 5 điểm 0%, 25%, 50%, 75%, 100% và ghi vào phiếu Hiệu Chỉnh Zero Và Span Cảm Biến. Tính sai số tại từng điểm, so với spec cho phép. Dán tem Hiệu Chỉnh Zero Và Span Cảm Biến (sticker) lên thiết bị với ngày thực hiện và ngày Hiệu Chỉnh Zero Và Span Cảm Biến kế tiếp. Lưu hồ sơ vào hệ thống quản lý bảo trì.

4. Bảng Tính Nhanh: Giá Trị Tín Hiệu 4–20 mA Theo % Dải Đo

Bảng tra cứu nhanh giá trị tín hiệu 4–20 mA tương ứng với % dải đo – dùng để kiểm tra nhanh tại hiện trường:



% Dải đo	Tín hiệu (mA)	Ví dụ: 0–10 bar	Ví dụ: -50 đến 150 °C	Ví dụ: 0–100 m³/h
0%	4,000 mA	0 bar	-50,0 °C	0,0 m³/h
25%	8,000 mA	2,5 bar	0,0 °C	25,0 m³/h
50%	12,000 mA	5,0 bar	50,0 °C	50,0 m³/h
75%	16,000 mA	7,5 bar	100,0 °C	75,0 m³/h
100%	20,000 mA	10 bar	150,0 °C	100,0 m³/h

Công thức ngược – tính % dải đo từ tín hiệu mA:

∑	% Dải đo = [(I – 4) / 16] × 100

💡	Kiểm tra nhanh: Ví dụ kiểm tra nhanh: đọc được 14 mA → % = [(14–4)/16]×100 = 62,5% → với dải 0–10 bar = 6,25 bar.

5. Hướng Dẫn Hiệu Chỉnh Zero Và Span Cảm Biến Cho Từng Loại Cảm Biến Công Nghiệp

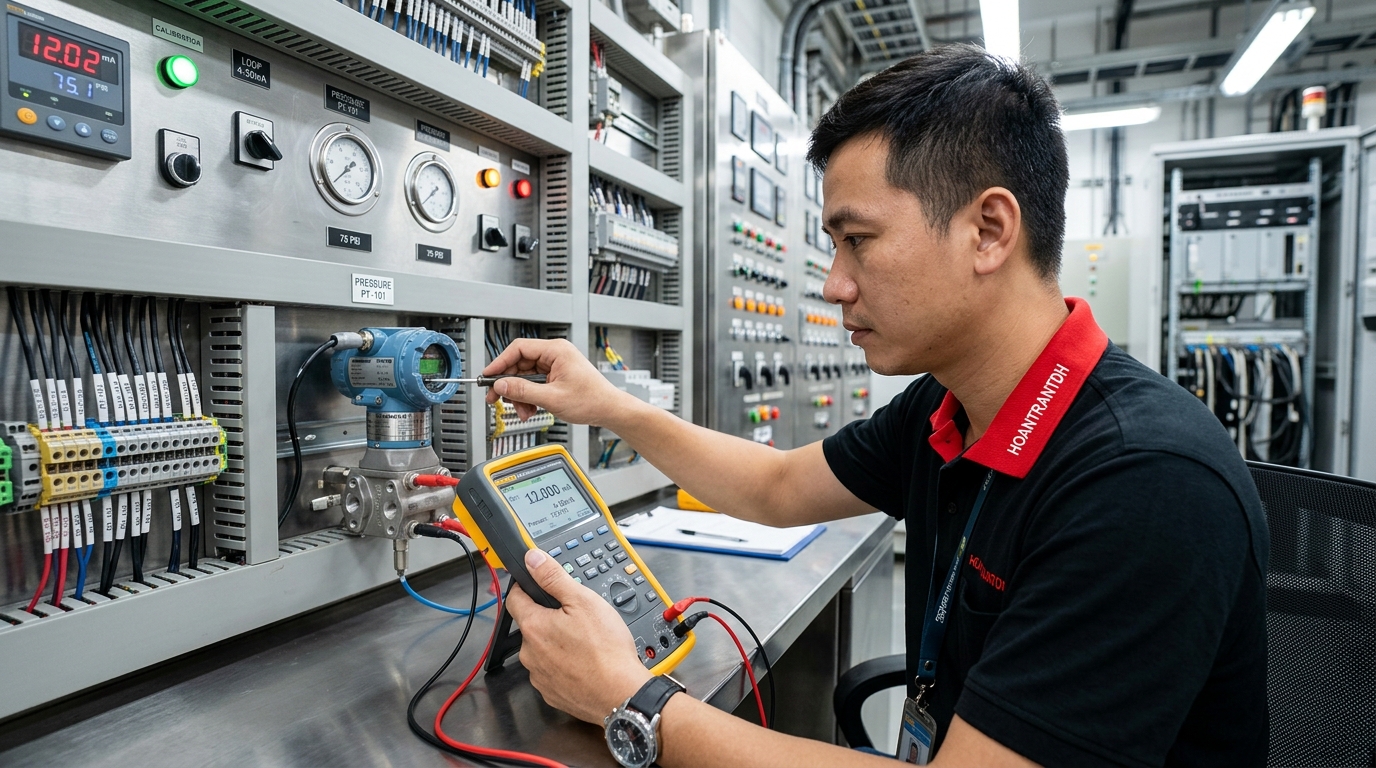

5.1  Hiệu Chỉnh Zero Và Span Cảm Biến transmitter áp suất

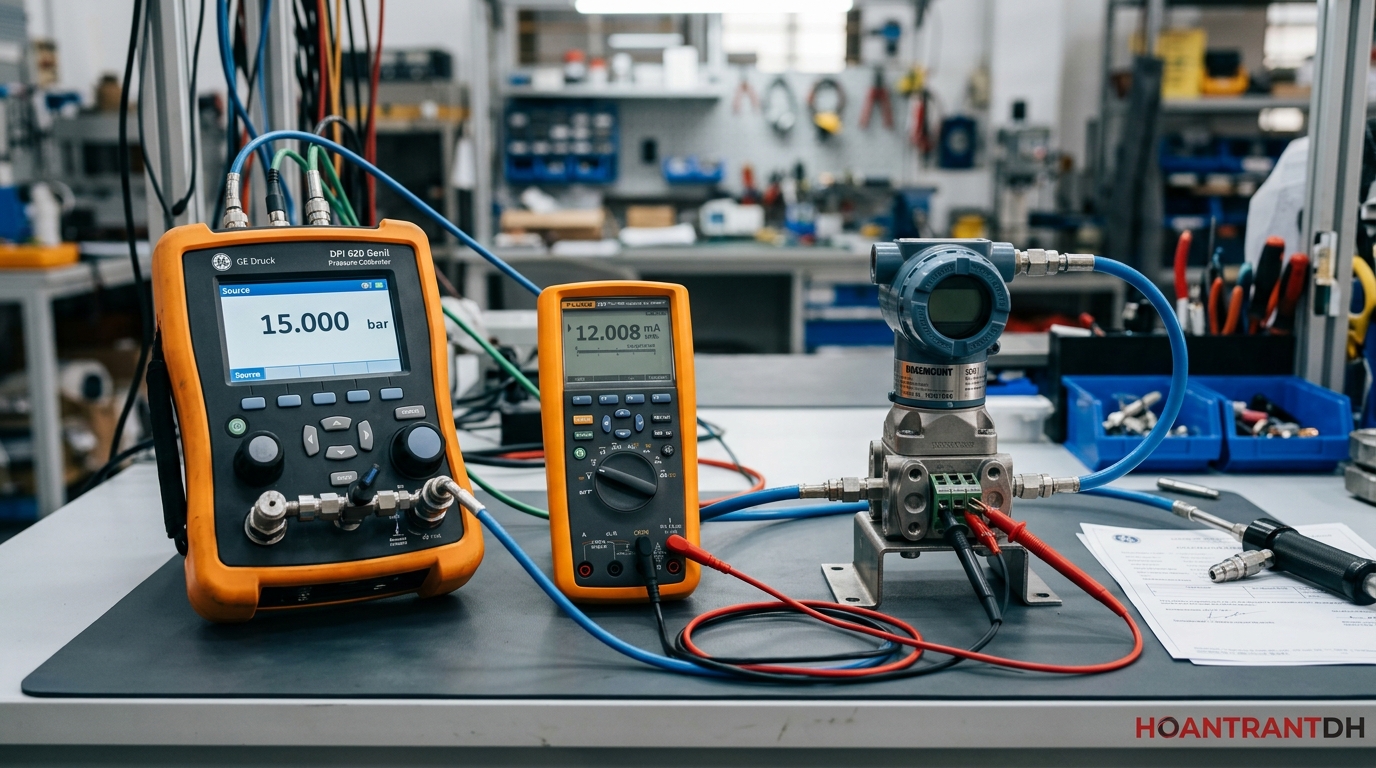

Thiết bị chuẩn: bộ tạo áp chuẩn (dead weight tester hoặc hand pump với đồng hồ áp chuẩn ĐKLH class 0,25%).

• Vent hoàn toàn áp process – đảm bảo áp suất = 0 bar (LRV) → điều chỉnh ZERO đến 4,000 mA
• Áp tối đa theo URV (ví dụ 10 bar) từ bộ tạo áp chuẩn → điều chỉnh SPAN đến 20,000 mA
• Quay lại 0 bar → kiểm tra Zero không trôi → lặp lại nếu cần
• Kiểm tra 5 điểm, tính sai số, so với spec (thường ±0,1–0,5% FS)

5.2  Hiệu Chỉnh Zero Và Span Cảm Biến transmitter nhiệt độ PT100

Thiết bị chuẩn: bath nhiệt độ (dry block Hiệu Chỉnh Zero Và Span Cảm Biến hoặc liquid bath) với nhiệt kế chuẩn SPRT, hoặc dùng decade resistance box để mô phỏng PT100.

• Kết nối decade box mô phỏng PT100 vào đầu vào transmitter (3 dây hoặc 4 dây)
• Đặt điện trở = 100 Ω (tương ứng 0 °C) → kiểm tra và điều chỉnh ZERO đến 4,000 mA
• Đặt điện trở theo URV (ví dụ 138,51 Ω = 100 °C) → điều chỉnh SPAN đến 20,000 mA
• Kiểm tra các điểm trung gian và ghi hồ sơ Hiệu Chỉnh Zero Và Span Cảm Biến

5.3  Calibration cảm biến mức 4–20 mA (hydrostatic)

Cảm biến mức thủy tĩnh (ví dụ Dinel LPSx) đo áp cột nước để suy ra mức. Hiệu Chỉnh Zero Và Span Cảm Biến thực hiện bằng cách thay đổi mức nước thực tế trong bồn hoặc dùng cột nước chuẩn:

• Bồn rỗng hoàn toàn (mức = 0) → điều chỉnh ZERO đến 4,000 mA
• Bơm nước đến mức tối đa (URV) → điều chỉnh SPAN đến 20,000 mA
• Lưu ý: cảm biến thủy tĩnh nhạy cảm với tỷ trọng chất lỏng – nếu chất lỏng thay đổi, phải hiệu chỉnh lại

5.4  Lưu ý chung: Loop calibrator vs đồng hồ vạn năng

Loop calibrator chuyên dụng (ví dụ Fluke 707) vừa cấp nguồn vòng dòng, vừa đo mA chính xác – lý tưởng cho Hiệu Chỉnh Zero Và Span Cảm Biến hiện trường. Đồng hồ vạn năng thông thường chỉ đo được mA nếu cắt dây vòng dòng mắc nối tiếp, không tự cấp nguồn được – kém tiện lợi hơn nhưng vẫn dùng được khi không có loop calibrator.

6. Cách Tính Sai Số (Error) Và Đánh Giá Kết Quả Hiệu Chỉnh Zero Và Span Cảm Biến

Sau khi hoàn thành Hiệu Chỉnh Zero Và Span Cảm Biến, kỹ sư phải tính và ghi lại sai số tại từng điểm kiểm tra. Có hai cách tính phổ biến:

6.1  Sai số tuyệt đối (Absolute Error)

∑	Sai số tuyệt đối = Giá trị đọc – Giá trị chuẩn

💡	Ví dụ: đọc 5,08 bar, chuẩn 5,00 bar → sai số = +0,08 bar

6.2  Sai số tương đối theo dải đo (% FS – Percent of Full Scale)

∑	% FS Error = (Sai số tuyệt đối / Span) × 100%

💡	Ví dụ: sai số 0,08 bar, Span 10 bar → % FS = (0,08/10)×100 = 0,8% FS

6.3  So sánh với spec và quyết định

Sau khi tính xong, so sánh % FS Error với accuracy spec của thiết bị:

Kết quả so sánh	Quyết định	Hành động
Sai số ≤ spec	✅ Pass	Dán tem calibration, lưu hồ sơ, tiếp tục sử dụng
Sai số > spec nhưng có thể chỉnh	⚠ Chỉnh và test lại	Hiệu chỉnh lại Zero/Span, kiểm tra lại 5 điểm
Sai số > spec, không chỉnh được (linearity)	❌ Fail – Thay thiết bị	Lập biên bản, đề xuất thay thế, gắn nhãn “OUT OF SERVICE”

7. Những Sai Lầm Phổ Biến Khi Hiệu Chỉnh Zero Và Span Cảm Biến

⚠️	Chỉnh Span trước khi chỉnh Zero Zero và Span tương tác với nhau: chỉnh Span làm dịch chuyển nhẹ điểm Zero. Luôn phải chỉnh Zero trước, sau đó chỉnh Span, rồi kiểm tra lại Zero. Lặp vòng tròn cho đến khi cả hai ổn định.

⚠️	Không ổn nhiệt trước khi Hiệu Chỉnh Zero Và Span Cảm Biến Nhiều cảm biến và transmitter có sai số nhiệt đáng kể trong 10–30 phút đầu sau khi cấp điện. Phải bật nguồn thiết bị ít nhất 15–30 phút (theo datasheet) trước khi bắt đầu calibration để thiết bị đạt nhiệt độ ổn định.

⚠️

Thiết bị chuẩn có độ chính xác kém hơn thiết bị cần Hiệu Chỉnh Zero Và Span Cảm Biến Nguyên tắc vàng: thiết bị chuẩn phải có độ chính xác tốt hơn ít nhất 4 lần (4:1 test accuracy ratio). Dùng đồng hồ vạn năng phổ thông ±2% để calibrate transmitter ±0,1% FS là vô nghĩa – sai số thiết bị chuẩn đã lớn hơn spec cần kiểm tra.

⚠️	Không ghi hồ sơ “as-found” (tình trạng trước khi chỉnh) Hồ sơ “as-found” là bằng chứng tình trạng thiết bị trước khi can thiệp – quan trọng cho phân tích xu hướng (trend analysis), xác định chu kỳ calibration tối ưu và chứng minh tuân thủ quy trình chất lượng ISO/IEC 17025.

⚠️

Bỏ qua hiệu ứng áp suất tĩnh (static pressure effect) Với transmitter áp suất vi sai (DP transmitter) dùng đo mức hoặc lưu lượng, áp suất tĩnh của môi chất tác động lên màng đo có thể ảnh hưởng đến Zero. Cần thực hiện “static pressure zero correction” theo hướng dẫn nhà sản xuất nếu áp suất vận hành cao.

8. Chu Kỳ Hiệu Chỉnh Zero Và Span Cảm Biến Và Quản Lý Hồ Sơ Đo Lường Tại Nhà Máy

Hiệu Chỉnh Zero Và Span Cảm Biến không phải làm một lần – cần lập kế hoạch định kỳ theo tiêu chí:

Yếu tố	Chu kỳ gợi ý	Ghi chú
Thiết bị mới lắp đặt	3–6 tháng đầu	Kiểm tra độ trôi ban đầu và tính toán chu kỳ thực tế
Transmitter áp suất standard	12 tháng	Theo khuyến nghị nhà SX và tiêu chuẩn OIML R 88
RTD / Thermocouple transmitter	12 tháng	Dây PT100 ít trôi hơn thermocouple
Thiết bị trong quá trình SIL	6–12 tháng	Theo yêu cầu SIL assessment và proof test interval
Cảm biến đo thực phẩm/dược phẩm	3–6 tháng	Yêu cầu GMP / HACCP / FDA validation
Sau khi sửa chữa hoặc va đập	Ngay sau sự cố	Bắt buộc – calibrate trước khi đưa lại vào vận hành

Hồ sơ Hiệu Chỉnh Zero Và Span Cảm Biến tối thiểu cần có: tên thiết bị, tag number, vị trí, ngày calibration, người thực hiện, thiết bị chuẩn sử dụng (số series + ngày calibration của thiết bị chuẩn), bảng số liệu as-found / as-left, nhận xét và ký duyệt.
