Cảm Biến Mức Radar Georgin LTR: Nguyên Lý Và Ứng Dụng

Cảm Biến Mức Radar Georgin LTR (GWR 26 GHz): Nguyên Lý, Ứng Dụng Và So Sánh Với Siêu Âm

Georgin LTR là dòng cảm biến mức radar sóng dẫn (GWR – Guided Wave Radar) của Georgin S.A. (Pháp), hoạt động ở tần số 26 GHz. Khác với siêu âm, radar không bị ảnh hưởng bởi hơi bay, bụi và nhiệt độ cao – làm cho LTR trở thành lựa chọn hàng đầu cho bồn hoá chất, bồn dầu và bồn có hơi bay tại các nhà máy Việt Nam.

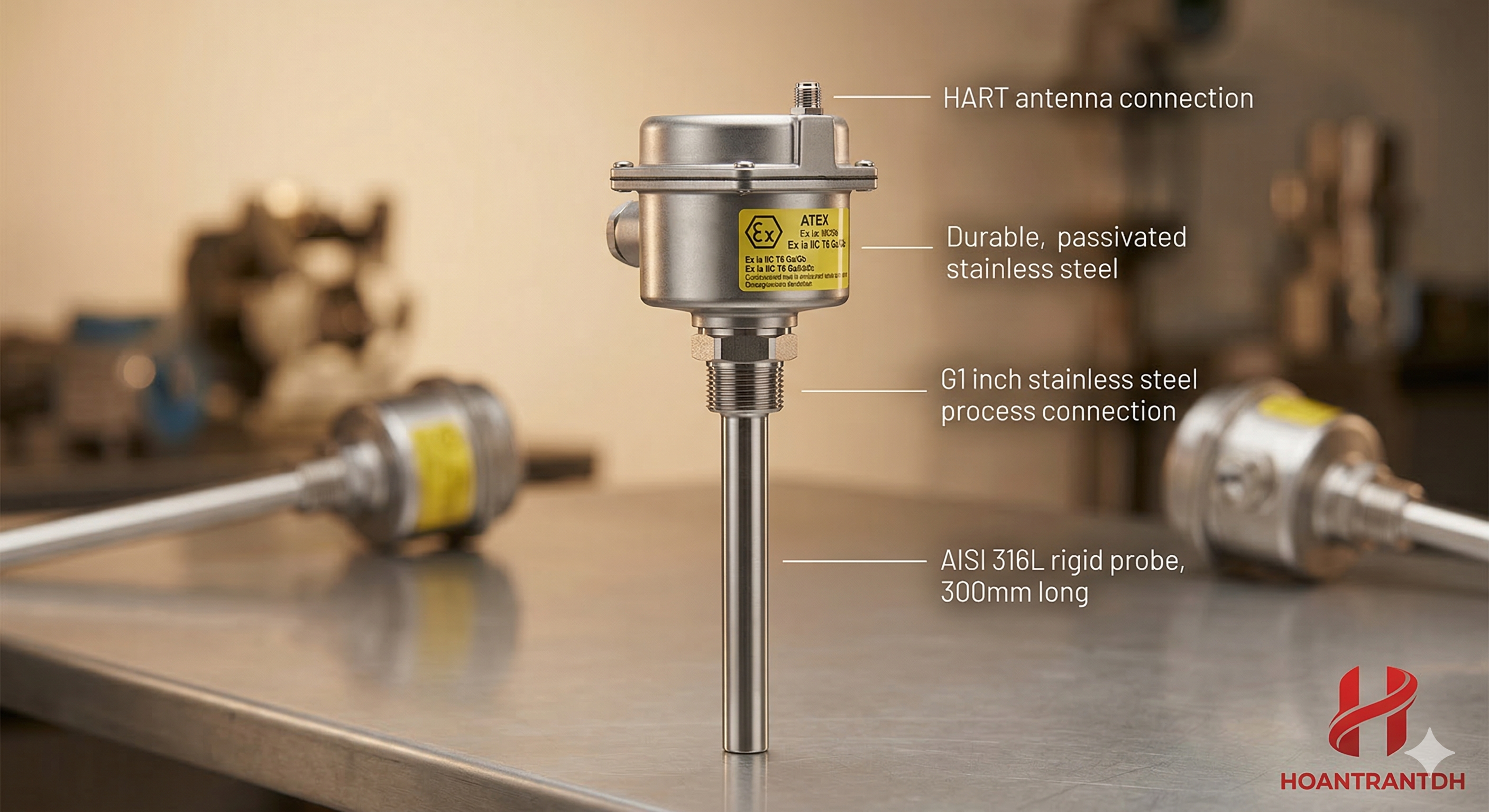

1. Thông Số Kỹ Thuật Georgin LTR

📊 Georgin LTR – GWR Radar Level Transmitter (Pháp)
Công nghệ	GWR (Guided Wave Radar) – sóng dẫn theo cáp/que
Tần số	26 GHz
Dải đo	0,1 – 30 m (tùy model LTR-A1, A2, B1…)
Đầu ra tín hiệu	4–20 mA HART 7; tùy chọn Modbus TCP
Nguồn cấp	12–36 V DC (loop-powered 2 dây)
Vật liệu	AISI 316L que đo; vỏ PP/PVDF/AISI 316L
Nhiệt độ process	Tối đa +200°C (tùy model)
Áp suất process	Tối đa 40 bar (model HT)
Cấp bảo vệ	IP67; tùy chọn IP68
Chứng nhận	CE EMC+LVD+PED; ATEX Zone 1 (tùy model); SIL 2
Xuất xứ	Georgin S.A. – Pháp; phân phối bởi HOANTRANTDH



2. Nguyên Lý Hoạt động GWR – Khác Gì Radar Tự Do?

GWR dẫn sóng điện từ theo cáp hoặc que được nhúc xuống bồn. Khi sóng gặp mặt phân cách (khí–lỏng), một phần sóng phản xạ lại. Đo thời gian phản xạ (TDR – Time Domain Reflectometry) → tính khoảng cách → suy ra mức. Ưu điểm so với radar tự do (Free Space Radar): chính xác cao hơn trong bồn có cấu trúc phức tạp, không bị phản xạ giả từ thành bồn, hoạt động tốt cả khi môi trường có hơi và bụi.

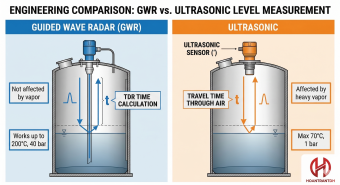

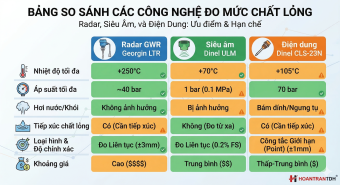

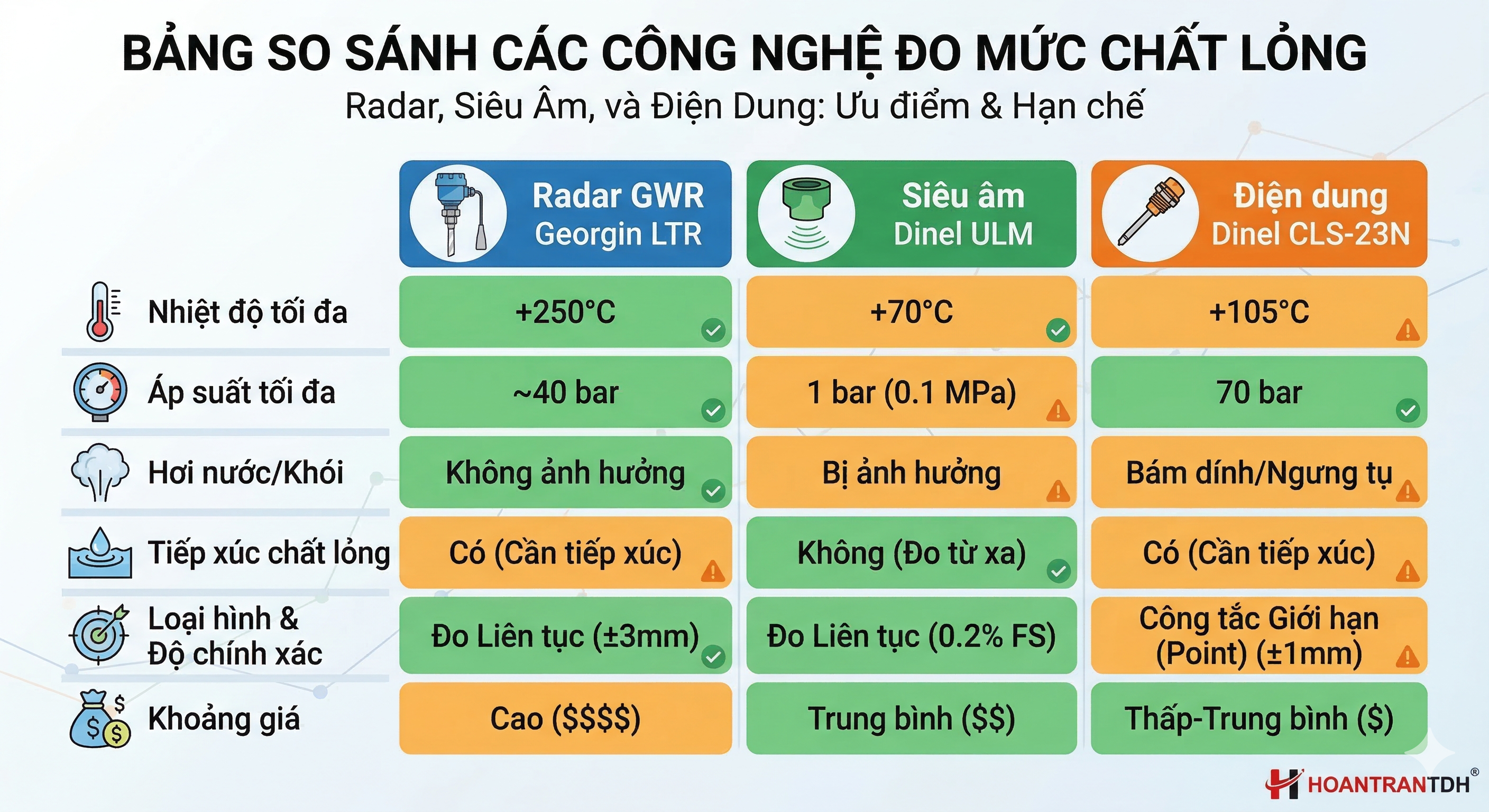

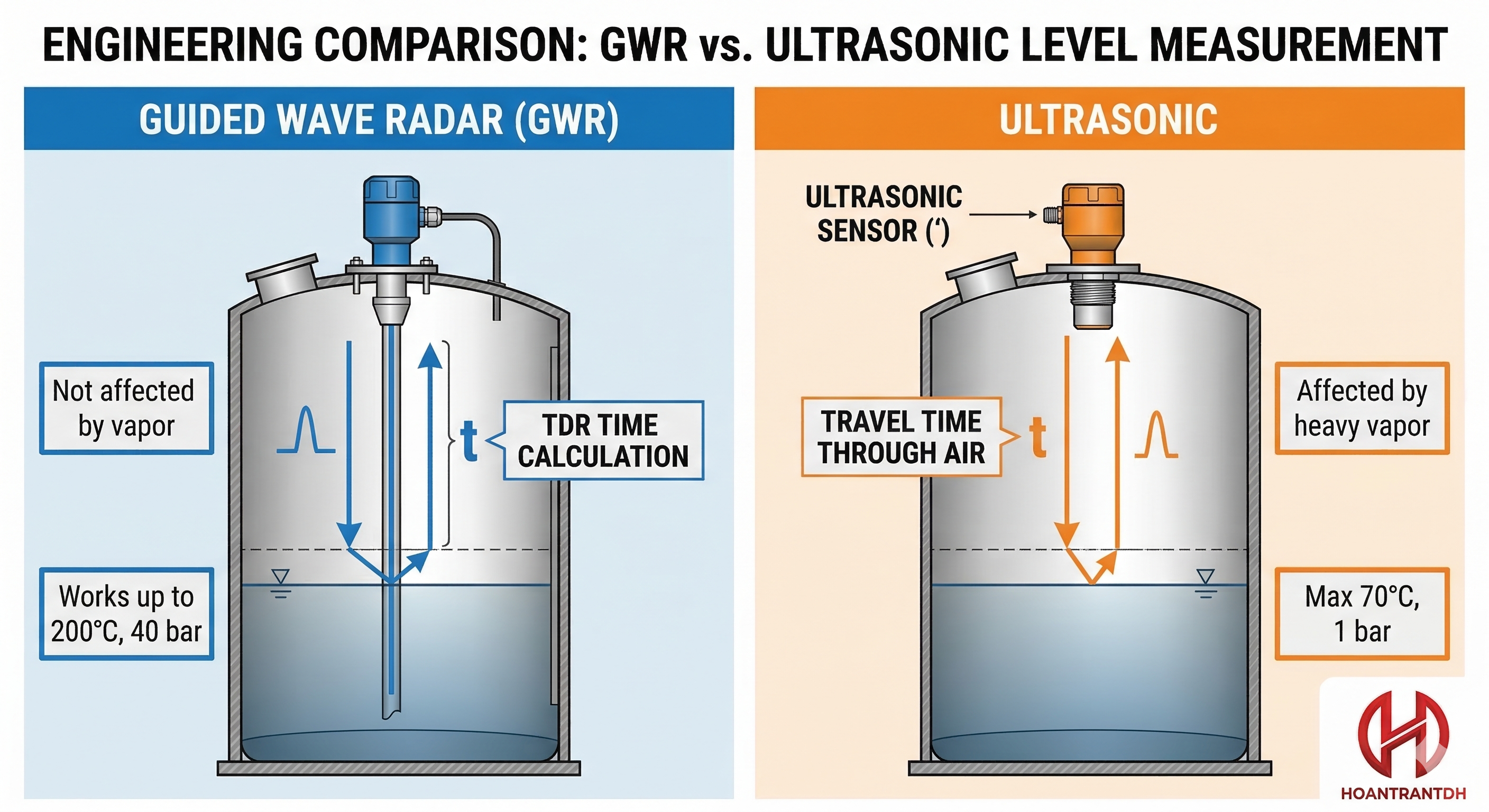

3. So Sánh Radar GWR (Georgin LTR) Với Siêu Âm (Dinel ULM)

Tiêu chí	Radar GWR Georgin LTR	Siêu âm Dinel ULM
Môi trường hợp khí/hơi	✅ Không ảnh hưởng	❌ Hơi dày làm suy giảm tín hiệu
Môi trường bụi	✅ Không ảnh hưởng	⚠ Bụi dày có thể phản xạ sai
Nhiệt độ cao (>80°C)	✅ Tối đa 200°C	❌ Tối đa 70°C
Áp suất cao (>1 bar)	✅ Tối đa 40 bar	❌ Không phù hợp
Bể chứa hóa chất ăn mòn	✅ PVDF/PTFE phủ que đo	✅ PVDF đầu đo
Bồn nhỏ/cắt ngang nhỏ	✅ Que đọc sát bể mặt	⚠ Dead band 0,2–0,5 m
Chi phí đầu tư	⚠ Cao hơn	✅ Thấp hơn 30–50%
Lắp đặt	⚠ Cần nhúc que xuống bồn	✅ Lắp đặt trên đỉnh, không tiếp xúc

💡	Quy tắc chọn: dùng siêu âm cho nước sạch và chất lỏng dễ. Dùng radar GWR Georgin LTR khi có hơi bay, nhiệt độ cao, áp suất cao hoặc môi trường khắc nghiệt.

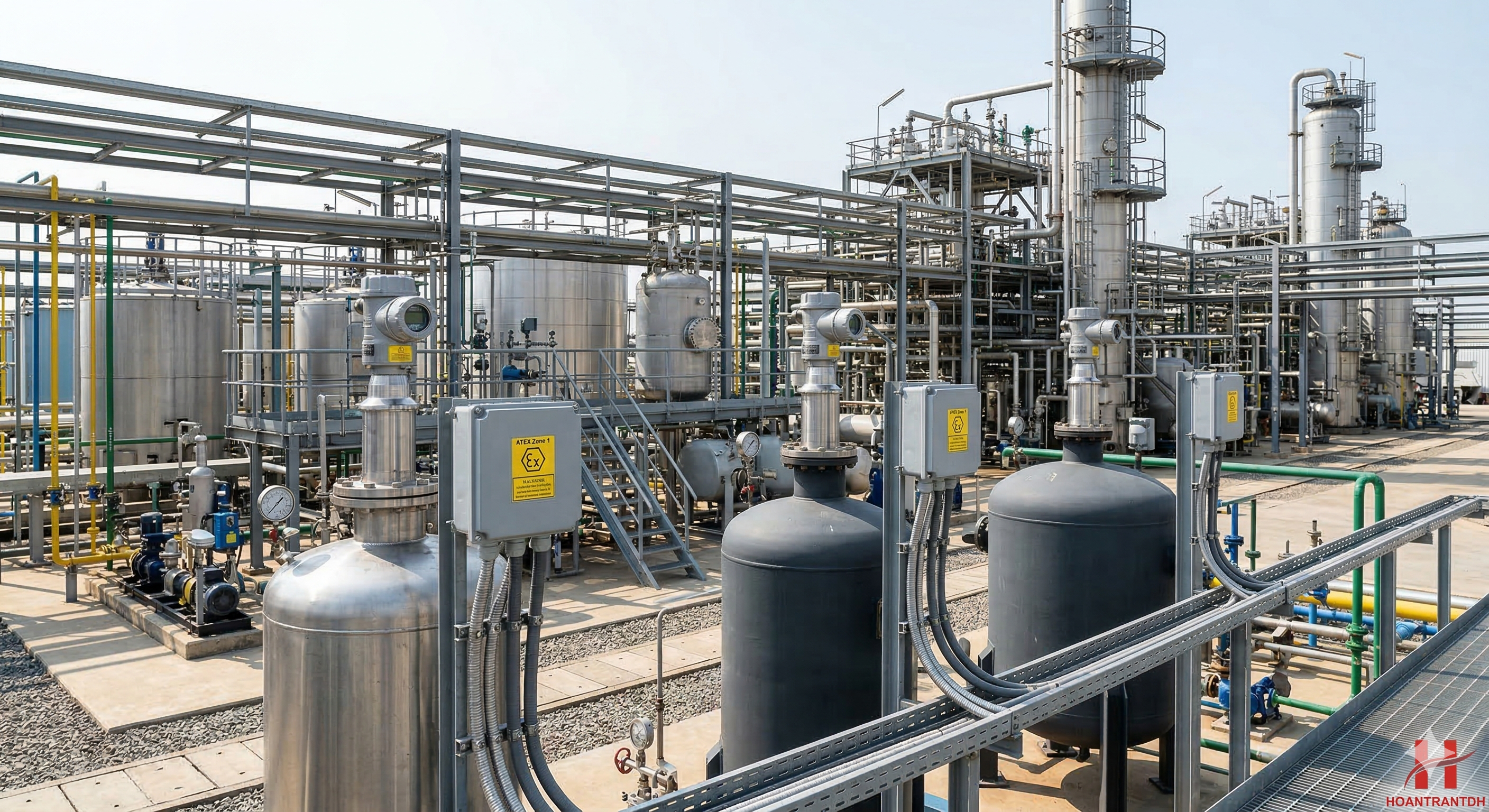

4. Ứng Dụng Thực Tế Georgin LTR Tại Việt Nam

Ngành	Vị trí lắp	Lý do chọn radar
Dầu khí / Hóa dầu	Bồn condensate, bồn dầu thô	Hơi hydrocarbon, ATEX Zone 1 yêu cầu
Hóa chất	Bồn acid, caustic, dung môi	Hơi hóa chất ăn mòn, que PTFE
Giấy – Bột giấy	Bồn bột giấy loãng	Bụi và hạt lơ lừng
Nhà máy điện	Bể dầu máy biến áp, bồn condensate	Nhiệt độ cao, áp suất cao
Thực phẩm/Rượu bia	Bồn lên men, bồn siâ lô	Hơi CO₂, vệ sinh tốt

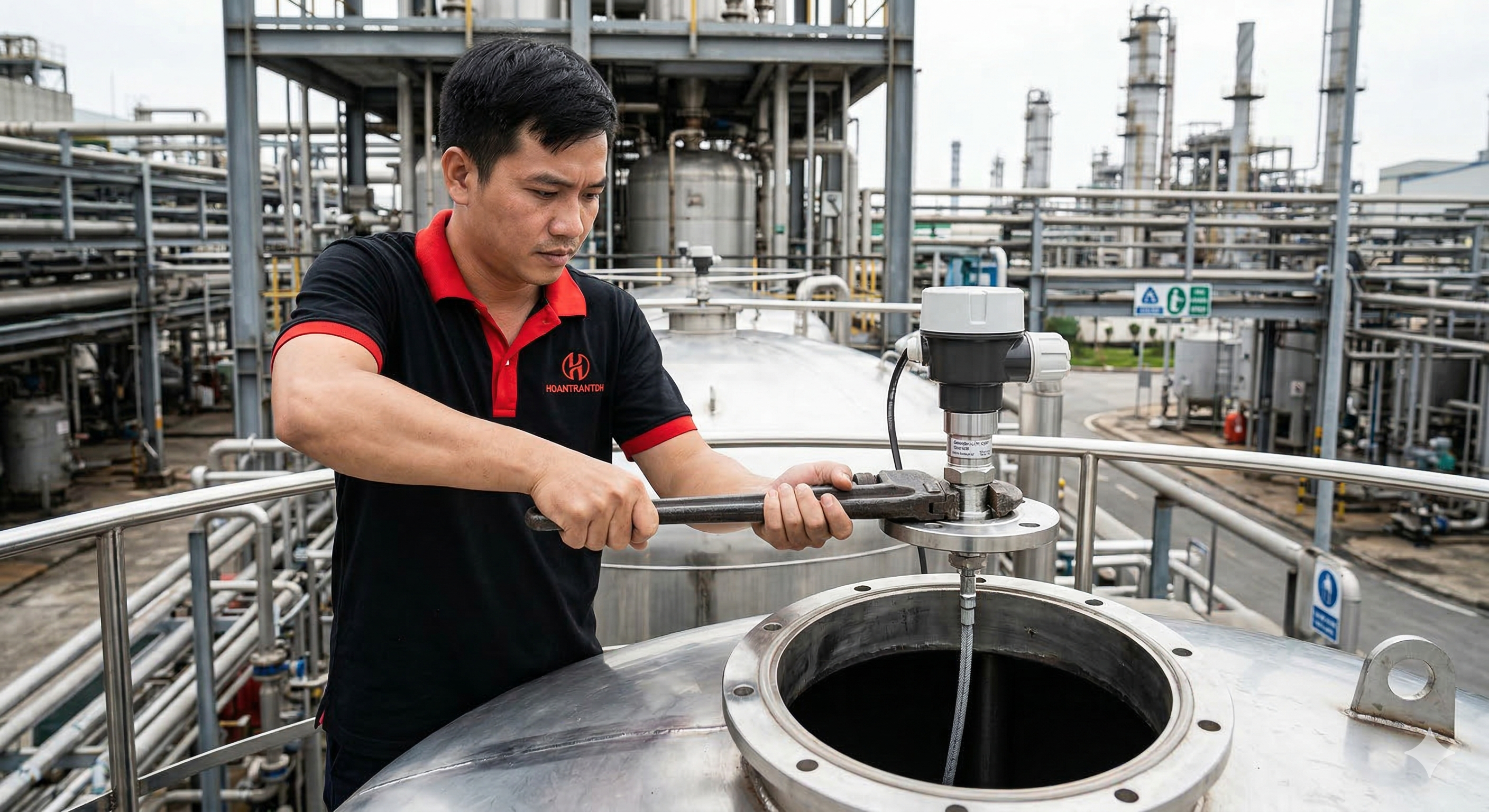

5. Hướng Dẫn Lắp Đặt Và Cài Đặt Georgin LTR

1. Lắp vuông góc trên nắp bồn qua socket ren hoặc mặt bích theo kích thước process connection
2. Không lắp gần thành bồn hoặc cánh khuấy – khoảng cách tối thiểu 100–200 mm
3. Chiều dài que đo = chiều sâu bồn – để que cách đáy ít nhất 50 mm
4. Cài đặt LRV (điểm 0%) và URV (điểm 100%) qua HART communicator hoặc nút bấm

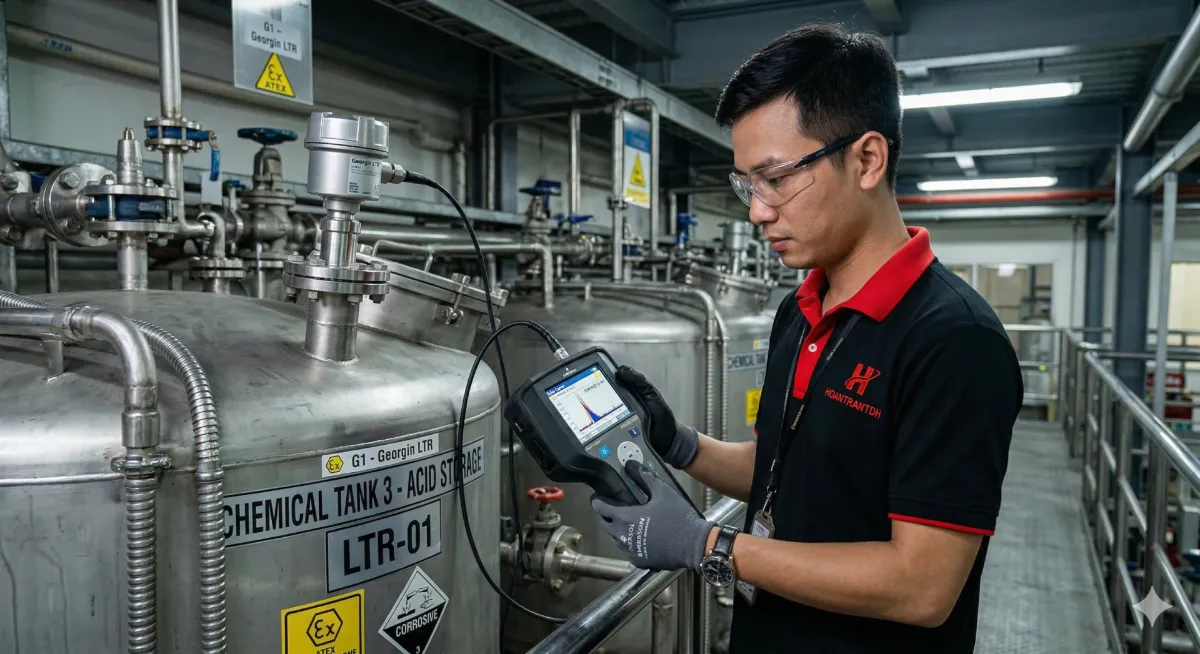

5. Kiểm tra echo curve trên HART để xác nhận tín hiệu phản xạ rõ ràng

⚠️	Lưu ý với que linh hoạt (flexible cable) Que cáp linh hoạt phải được căng thẳng bằng vật nặng ở đầu. Nếu không căng thẳng, que bị uốn cong gây đọc sai mức. Luôn kiểm tra chiều dài que phù hợp với chiều sâu bồn.



6. HOANTRANTDH – Phân Phối Georgin LTR Chính Hãng

• Georgin LTR-A1 (que cứng), LTR-B1 (cáp mềm), LTR-HT (nhiệt độ cao) – sẵn hàng
• ATEX Zone 1 certificate, SIL 2 certificate – đủ hồ sơ dầu khí
• CO/CQ Pháp, hóa đơn VAT, bảo hành 24 tháng
• Tư vấn chọn model và chiều dài que theo bồn thực tế



❓  CÂU Hỏi THƯỜNG GẶP – GEORGIN LTR RADAR

❓  Câu 1: Georgin LTR có thể đo được lớp phân cách hai chất lỏng (interface) không?

➡️  Có với model LTR-2P (two-phase). GWR có thể phân biệt mặt phân cách dầu-nước nhờ sự khác biệt hằng số điện môi. Đây là ứng dụng quan trọng trong tách pha dầu khí.

❓  Câu 2: Nếu bồn có cánh khuấy, GWR có bị ảnh hưởng không?

➡️  Cánh khuấy chạm vào que đo là nguy hiểm nghiêm trọng. Phải đảm bảo que đo không nằm trong vùng quay của cánh khuấy. Dùng bảo vệ ống guide nếu cần thiết.

❓  Câu 3: HART 7 trên LTR có lợi ích gì so với HART 5?

➡️  HART 7 hỗ trợ point-to-point và multi-drop; tích hợp tốt hơn với hệ thống FDT/DTM; tốc độ truyền cao hơn; hỗ trợ diagnostics nâng cao (echo quality, condensation detection).

❓  Câu 4: Độ chính xác của GWR Georgin LTR là bao nhiêu?

➡️  ±2 mm tuyệt đối (không phụ thuộc span). So với siêu âm (±0,1–0,25% FS), GWR chính xác hơn nhiều ở bồn lớn. Ví dụ: bồn 10 m, siêu âm sai tới ±25 mm; GWR chỉ ±2 mm.

❓  Câu 5: HOANTRANTDH có tư vấn chọn chiều dài que LTR theo bồn không?

➡️  Có. Cung cấp: chiều sâu bồn, loại chất lỏng, nhiệt độ, áp suất, kích thước nozzle lắp đặt – HOANTRANTDH sẽ tư vấn model và chiều dài que phù hợp, báo giá trong 24 giờ. Zalo 0879 848 668.
