Giám sát năng lượng cho nhà máy trong khu công nghiệp bắt đầu từ một câu hỏi rất cụ thể: hóa đơn điện mỗi tháng đang chi cho những thiết bị nào, vào giờ nào? Khi chỉ có một công tơ tổng của điện lực, nhà máy không trả lời được. Bài này tập trung vào phần thực thi: chọn đồng hồ, CT, đi dây truyền thông, thu thập dữ liệu và đọc số liệu – phần nền móng cho một hệ thống quản lý năng lượng (EMS) hoàn chỉnh.
1. Đặc điểm điện của nhà máy trong KCN
Mục lục
- Thường nhận điện trung thế qua trạm biến áp riêng; công tơ đo đếm ranh giới thuộc ngành điện.
- Giá điện theo khung giờ (bình thường, cao điểm, thấp điểm) – dịch chuyển phụ tải có giá trị trực tiếp.
- Bị tính tiền công suất phản kháng khi hệ số công suất thấp hơn ngưỡng quy định.
- Phụ tải lớn thường là máy nén khí, chiller, lò, máy ép, bơm, quạt hút.
2. Chọn đồng hồ và CT
| Vị trí | Thiết bị | Lưu ý |
|---|---|---|
| Tổng hạ thế sau máy biến áp | Đồng hồ đa năng 3 pha có đo sóng hài, hệ số công suất | CT đúng dòng định mức, cấp chính xác 0.5 hoặc tốt hơn |
| Tủ phân phối xưởng | Đồng hồ 3 pha Modbus | Class 1 thường đủ cho phân bổ nội bộ |
| Phụ tải 1 pha (văn phòng, chiếu sáng) | Công tơ 1 pha Modbus, ví dụ Seneca S504 | Kiểm tra dòng tối đa đo trực tiếp |
| Hộ tiêu thụ lớn | Đồng hồ riêng + đo đại lượng quá trình (áp suất khí nén, nhiệt độ nước lạnh) | Để tính hiệu suất, không chỉ kWh |
Lưu ý CT: chọn tỷ số sao cho dòng làm việc thường xuyên nằm trong khoảng giữa dải; CT quá lớn so với tải làm sai số tăng ở dòng nhỏ. Không bao giờ để hở mạch thứ cấp CT kiểu 5 A khi có dòng sơ cấp. Với cải tạo khi đang vận hành, CT kiểu kẹp mở (split-core) hoặc cuộn Rogowski giúp lắp không cần cắt điện cáp.

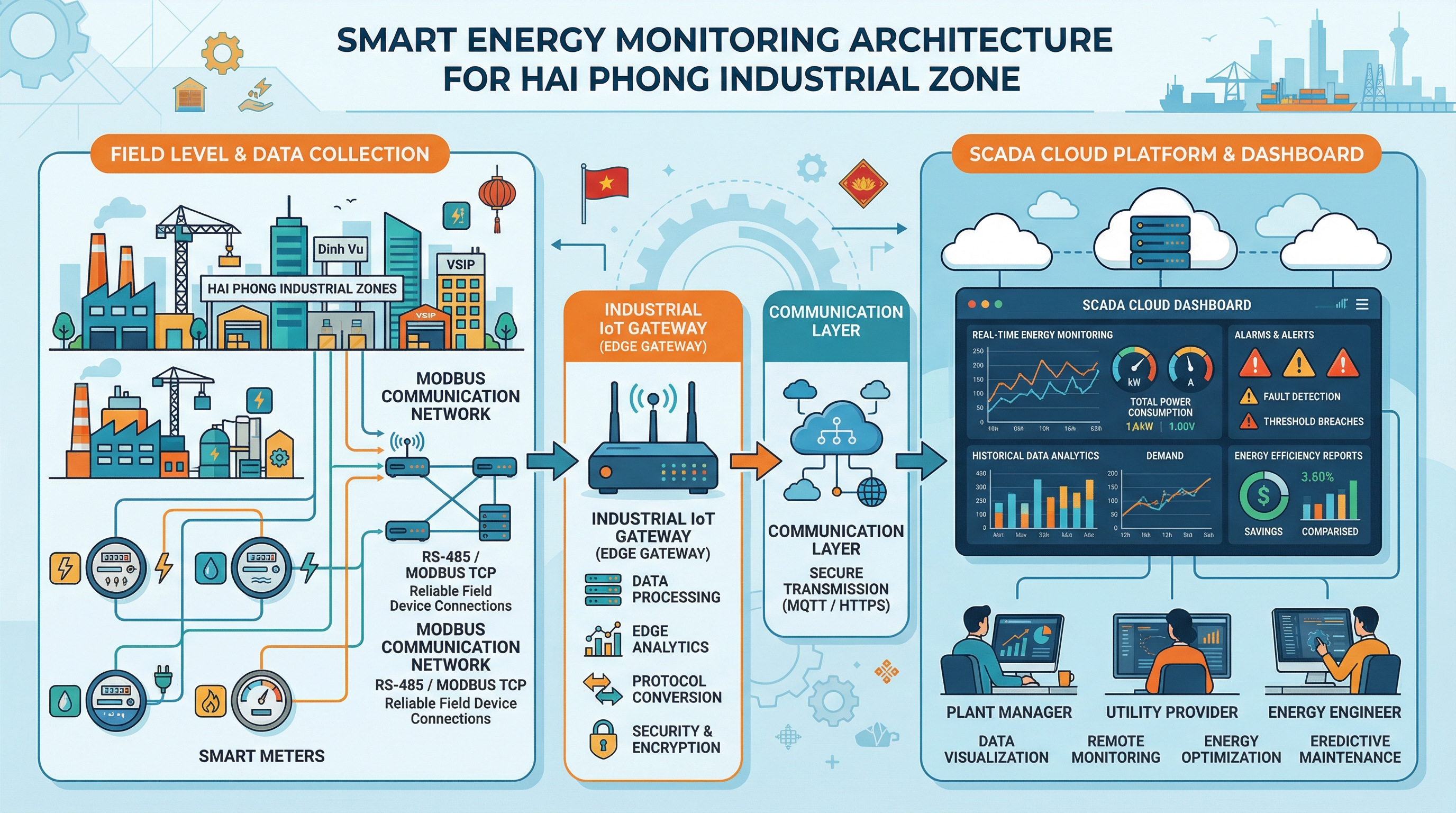

3. Mạng truyền thông và thu thập
- RS-485 Modbus RTU nối các đồng hồ trong cùng tủ/khu vực; giữa các xưởng xa nên chuyển sang Ethernet hoặc cáp quang qua bộ chuyển đổi.
- Bộ thu thập/gateway đọc đồng hồ chu kỳ 1–15 phút, ghi chỉ số điện năng tích lũy (không chỉ công suất tức thời) để tính chính xác kWh theo khung giờ.
- Đồng bộ thời gian toàn hệ thống để phân bổ đúng giờ cao điểm.
- Thiết bị Seneca liên quan: bộ chuyển đổi, gateway và đồng hồ Seneca.
4. Đọc số liệu: những phát hiện thường gặp
- Phụ tải nền cao khi xưởng nghỉ – máy nén khí chạy bù rò rỉ, chiếu sáng, thiết bị chờ.
- Đỉnh phụ tải trùng giờ cao điểm – có thể dời công đoạn không liên tục sang giờ thấp điểm.
- Hệ số công suất thấp theo từng khu – kiểm tra tụ bù, sóng hài từ biến tần.
- Tiêu thụ riêng tăng dần (kWh/sản phẩm) – dấu hiệu thiết bị xuống cấp; với bơm có thể dùng công cụ tính hiệu suất bơm.
5. Các bước triển khai
- Lập sơ đồ một sợi hiện trạng, xác định điểm đo.
- Đo di động 1–2 tuần ở phụ tải lớn để ưu tiên.
- Lắp đồng hồ cố định, đi mạng, cấu hình thu thập.
- Đối chiếu tổng các đồng hồ con với đồng hồ tổng – chênh lệch lớn cho thấy thiếu điểm đo hoặc sai CT.
- Thiết lập báo cáo theo ngày/ca, cảnh báo vượt ngưỡng, người phụ trách từng khu.
Câu hỏi thường gặp
Có đọc được dữ liệu từ công tơ của điện lực?
Công tơ ranh giới thuộc quản lý của ngành điện; muốn khai thác dữ liệu cần làm việc với điện lực. Thường nhà máy lắp đồng hồ riêng phía sau để giám sát.
Bao lâu thấy kết quả?
Chỉ sau vài tuần dữ liệu đã lộ ra phụ tải nền và đỉnh phụ tải; tiết kiệm thực tế đến từ các biện pháp xử lý sau đó.
