Hệ thống SCADA giám sát năng lượng tòa nhà thu thập tự động số liệu từ các đồng hồ điện của chiller, bơm, thang máy, chiếu sáng, từng tầng và khu thuê, hiển thị theo thời gian thực và phân tích theo khu vực, khung giờ. Đây là nền tảng để biết năng lượng đang đi đâu trước khi quyết định đầu tư tiết kiệm. Ảnh cuối bài là giao diện mẫu minh họa; phần dưới trình bày cách bố trí đồng hồ, chỉ số và cách đọc dữ liệu.
Bố trí đồng hồ theo cấp
Mục lục
| Cấp | Vị trí | Mục đích |
|---|---|---|
| Tổng | Sau máy biến áp, tủ tổng hạ thế | Đối chiếu hóa đơn, phụ tải đỉnh, hệ số công suất, sóng hài |
| Hệ thống | HVAC (chiller, bơm, tháp, AHU), chiếu sáng, thang máy, cấp thoát nước | Biết hệ nào tiêu thụ nhiều nhất |
| Khu vực | Từng tầng, khu thuê, bãi xe | Phân bổ chi phí, phát hiện khu bất thường |
Đồng hồ đa năng giao tiếp Modbus RTU/TCP là lựa chọn phổ biến; với tòa nhà đang vận hành, CT kẹp mở giúp lắp mà không cần cắt điện cáp. Tổng các đồng hồ con nên được đối chiếu với đồng hồ tổng để phát hiện thiếu điểm đo hoặc sai tỷ số CT.
Chỉ số cần theo dõi
- Cường độ năng lượng (kWh/m²/năm) để so sánh giữa các tòa nhà hoặc với chính mình theo năm.
- Phụ tải nền ban đêm, cuối tuần: thiết bị không tắt, AHU chạy ngoài giờ.
- Phụ tải đỉnh và giờ cao điểm theo biểu giá điện.
- Hệ số công suất theo từng tủ để kiểm tra tụ bù.
- Tiêu thụ chuẩn hóa theo thời tiết: điều hòa phụ thuộc nhiệt độ ngoài trời, nên so sánh theo cùng điều kiện.
Từ dữ liệu đến tiết kiệm
- Lập đường cơ sở tiêu thụ (vài tuần đến vài tháng).
- Xử lý phụ tải nền: lịch vận hành AHU, chiếu sáng, thiết bị chờ.
- Tối ưu hệ làm mát – thường là phần lớn nhất; xem SCADA giám sát làm mát tòa nhà.
- Kiểm chứng kết quả so với đường cơ sở có hiệu chỉnh thời tiết, không chỉ so hóa đơn tháng.
Lưu ý kỹ thuật
- Ghi chỉ số điện năng tích lũy (kWh) chứ không chỉ công suất tức thời, để tính đúng theo khung giờ khi mất dữ liệu ngắn.
- Đồng bộ thời gian toàn hệ thống.
- Bus RS-485 dài trong tòa nhà cao tầng: chia nhánh theo trục, dùng bộ chuyển đổi sang Ethernet, chống sét cho cáp đi giữa các tòa.
- Quyền truy cập: khu thuê chỉ xem dữ liệu của mình.
Bạn cần một hệ thống tương tự? Liên hệ HOANTRANTDH để được khảo sát và tư vấn cấu hình, hoặc xem thêm giải pháp giám sát bơm.

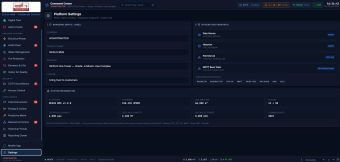

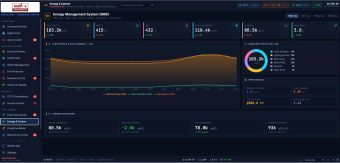

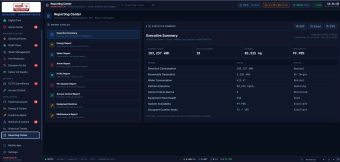

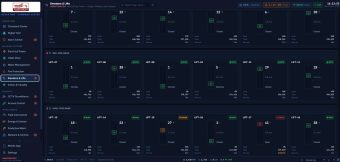

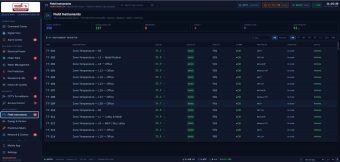

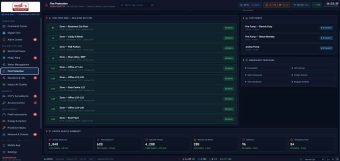

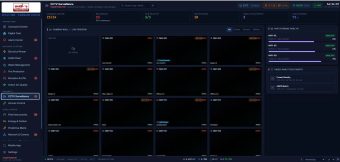

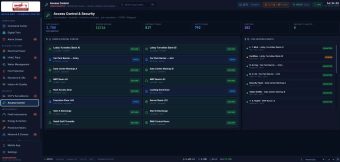

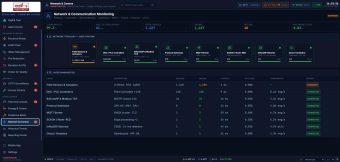

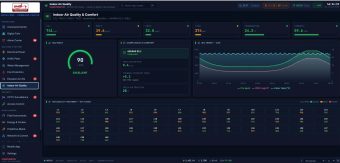

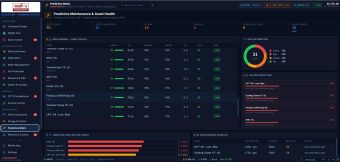

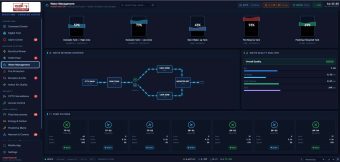

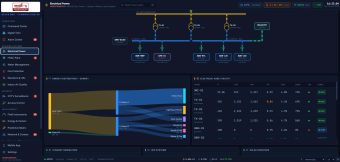

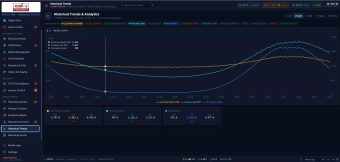

Các hình bên dưới là giao diện SCADA mẫu do HOANTRANTDH thiết kế để minh họa giải pháp.
